本文详细介绍了PCB设计中各种布局布线区域的概念，包括允许布局区域、禁止布局区域等，以及Allegro软件中RouteKeepout、RouteKeepin、PackageKeepout等不同类型区域的设置与应用。
我们在进行PCB设计的时候，需要根据不同的PCB板结构以及一些电子产品的需求来进行各种不同区域的设计，包括允许布局区域设计、禁止布局区域设计。允许布线区域设计等等。在Allegro设计中，设置这些就在Areas，如图5-60所示。

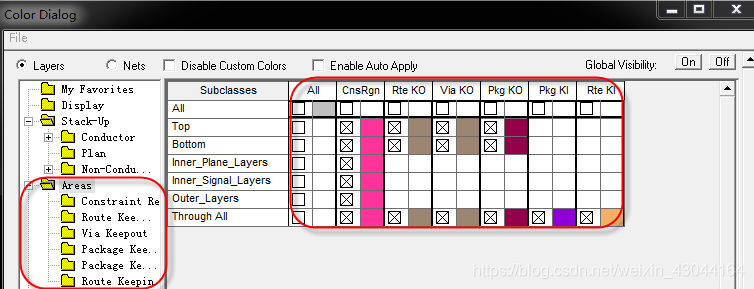

图5-60 各类布局布线区域示意图
Ø 在Allegro软件中有Route Keepout、Route Keepin、Package Keepout、Package Keepin、Via Keepout等多种类型的区域进行设置，对PCB工程师的设计进行辅助，每一个的具体的含义如下所示：
l Route Keepout：表示的是在设置的这个区域进行布线操作，包括禁止走线、铺铜、打孔；
l Route Keepin：表示的是在设置的这个区域进行布线操作，包括允许走线、铺铜、打孔，
l Package Keepout：表示的是设置的这个区域禁止放置超高的器件，默认为不允许放置任何元器件，可设置允许放置元器件的高度，需要与元器件的封装进行配合使用；
l Package Keepin：表示是的设置的这个区域可以放置元器件，在PCB板框确定后，可以设置比板框内缩一定宽度的Package Keepin区域，这样在放置元器件的时候，不要太靠近板边，提高可制造性；
l Via Keepout：表示的是设置的这个区域内不允许打孔；
l Shape Keepout：表示的是设置的这个区域不运行铺铜。
（以上内容转载于凡亿教育）
