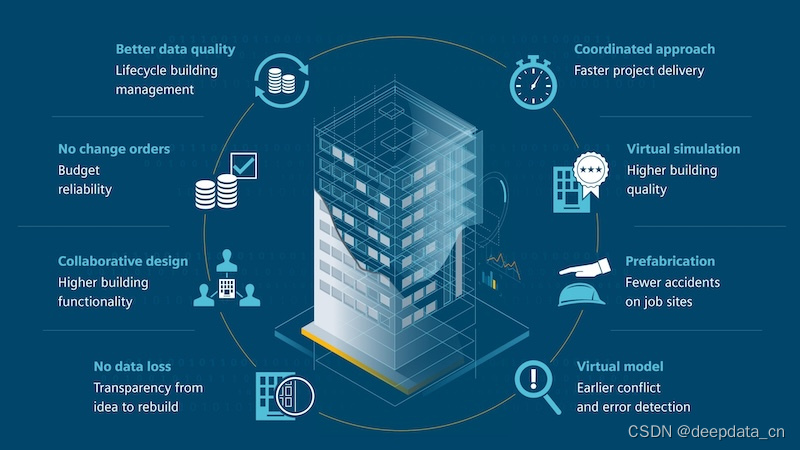

BIM(Building Information Modeling,建筑信息模型)作为一种先进的建筑设计、建造与管理方法,其核心在于通过三维数字技术集成建筑物全生命周期的信息。为了确保BIM模型能够在多学科、多参与方之间高效共享和协同作业,制定一套统一且详细的技术标准显得尤为重要。
一、BIM模型技术标准
- 信息清晰度与一致性
● 编码与术语标准化:模型中的所有信息应遵循统一的编码系统和行业标准术语,确保信息的创建者与使用者能够准确理解,避免因命名不一致导致的误解。
● 度量单位与关系协调:模型中的尺寸、材料属性、成本等数据需统一使用国际或地区认可的度量单位,同时确保不同来源信息间的关系逻辑一致。 - 模型依据与规范
● 合同与设计文件:BIM模型的创建应严格依据项目合同、技术要求、总进度计划以及设计单位提供的施工图等正式文件。
● 变更管理:应对施工变更单、变更图纸及相关规范标准进行及时更新,确保BIM模型与实际施工状况保持同步。
● 法规遵循:模型需遵守当地建筑规范、安全标准及环保要求。 - 建模精度标准
● 专业领域规定:针对结构、建筑、给排水、暖通空调、电气等不同专业,设定具体建模精度要求,确保模型在各个细节层次上的准确性。
● 单位与坐标系统:明确模型使用的坐标系、原点位置及单位标准,便于模型集成与分析。 - 模型拆分与整合
● 拆分原则:根据项目规模、复杂度及协作需求,合理划分模型组件,便于模型的管理和协作。
● 整合要求:制定模型整合流程和标准,确保不同团队、不同软件生成的模型能够无缝集成。 - 命名与色彩规定
● 命名规则:为模型元素(如构件、族、图层等)制定清晰、一致的命名规则,便于快速识别和检索。
● 色彩编码:利用颜色区分不同的构建类型、系统状态或重要性等级,增强模型的可读性和沟通效率。 - BIM软件与版本控制
● 软件选择:推荐或规定使用特定的BIM软件及其版本,以保证模型的兼容性和互操作性。
● 数据交换格式:采用IFC(Industry Foundation Classes)、COBIE(Construction Operations Building information exchange)等国际通用的数据标准,支持跨平台信息交换。 - 模型审核与质量控制
● 建模管控要点:确立模型审核流程,包括定期检查、错误修正及性能评估,确保模型质量。
● 持续优化:鼓励采用最佳实践,持续改进模型细节,提升模型的实用性和准确性。
二、现有标准
在建筑信息模型(BIM)领域,国家和行业标准发挥着重要的指导作用,确保了BIM技术在建筑设计、施工和运营中的规范化应用。
在中国,BIM(建筑信息模型)技术的发展得到了国家和行业的高度重视,制定了一系列标准和规范来指导BIM技术的应用。除了您提到的几个地方标准外,还有多个国家和行业层面的标准,以下是一些补充:
- 国家标准GB/T 51212-2016《建筑信息模型应用统一标准》:
这是中国的第一个BIM国家标准,规定了BIM在工程项目全寿命周期内建立、共享和应用的统一要求。 - 国家标准GB/T 51235-2017《建筑信息模型施工应用标准》:
该标准专注于施工阶段的BIM应用,包括施工模拟、深化设计、预加工、进度和成本管理等方面。 - 国家标准GB/T 51269-2017《建筑信息模型分类和编码标准》:
提供了建筑工程领域内各类信息的分类方式和编码方法,有助于信息的整理、关系的建立和使用。 - 国家标准GB/T 51301-2018《建筑信息模型设计交付标准》:
规定了建筑设计阶段BIM的应用,包括交付准备、交付物和交付协同等方面的要求。 - 行业标准JGJ/T 448-2018《建筑工程设计信息模型制图标准》:
为基于BIM的建筑工程设计过程中的数据建立、传递和解读提供了指导。 - 国家标准GB/T 51447-2021《建筑信息模型存储标准》:
针对建筑工程对象的数据描述架构做出规定,便于信息化系统完成数字化工作。 - 行业标准CJJ/T 315-2022《城市信息模型基础平台技术标准》:
规定了城市信息模型基础平台的技术要求,推动智慧城市建设。 - 地方标准DB31/T 1282-2020《上海市建筑信息模型技术应用标准》:
上海地方标准,涵盖了BIM在设计、施工、运营等不同阶段的应用要求。 - 地方标准DB11/T 1832-2021《北京市建筑信息模型(BIM)应用标准》:
北京地方标准,规定了BIM技术在建设项目中的技术要求和管理流程。 - DB4401/T 25-2019 建筑信息模型(BIM)施工应用技术规范:
这个标准是针对施工阶段BIM应用的技术规范,涵盖了施工过程中BIM技术的具体应用方法、流程和要求,以提高施工效率和质量。 - DB4401/T 9-2018 民用建筑信息模型(BIM)设计技术规范:
该技术规范主要针对民用建筑设计阶段的BIM应用,规定了设计过程中BIM技术的使用标准,包括模型的精度、信息的丰富度以及设计协同等方面的要求。 - DB2101/T 0003—2018 装配式建筑预制构件BIM建模标准:
此标准专门针对装配式建筑中预制构件的BIM建模,明确了建模的详细要求和步骤,以确保预制构件的精确性和生产的标准化。 - DB36/T 1351-2020 公路水运工程BIM技术应用管理导则:
该导则为公路和水运工程中BIM技术的应用提供了管理层面的指导,包括BIM技术在项目管理、设计、施工和维护等方面的应用策略和方法。
这些标准和导则的制定,有助于推动BIM技术在不同地区和不同类型工程项目中的深入应用,促进了建筑行业的信息化和现代化进程。同时,它们也与国家层面的BIM标准相辅相成,共同构建了一个全面、协调的BIM应用标准体系。
三、结语
BIM模型技术标准是保障项目成功实施的关键,它不仅提高了设计、施工的效率和精确度,还促进了项目全生命周期内的信息透明度和管理效率。随着技术的进步和行业的发展,BIM标准也在不断进化和完善,因此,参与BIM项目的各方应持续关注并适应最新的标准要求。
