我们来详细讲解新能源汽车高压系统的组成及架构,并通过实际例子来说明每个部分的功能和作用。
一、新能源汽车高压系统组成及架构
1. 动力电池
- 功能:存储电能,提供动力。
- 例子:例如,特斯拉Model 3的动力电池使用的是锂离子电池组,标称容量为75 kWh。这意味着在理想条件下,电池能够提供75千瓦的电力持续一小时,或150千瓦的电力持续半小时。
2. 驱动电机
- 功能:将电能转化为机械能。
- 例子:在特斯拉Model S中,电机能够产生高达1,020马力(760 kW)的功率,使车辆在2.4秒内从0加速到60英里每小时(约97公里每小时)。驱动电机通过电池提供的电能快速转换为驱动轮的动力。
3. 电机控制器
- 功能:控制电机的运行,包括启动、停止、加速和减速。
- 例子:在一款电动车中,电机控制器负责调节电机的输出功率,确保车辆在不同驾驶模式(如节能模式、运动模式)下的响应能力。例如,开启运动模式时,控制器会增加电机的输出功率,以提升加速性能。
4. 逆变器
- 功能:将直流电转换为交流电,以驱动电机。
- 例子:在现代的电动SUV中,逆变器的高效转换可以提高电能利用率。例如,如果电池提供的是400 V的直流电,逆变器将其转换为交流电供电机使用,以便实现平稳的驱动性能。
5. 高压配电箱
- 功能:管理高压电力的分配。
- 例子:在电动车中,高压配电箱负责分配动力电池中的电能到电动压缩机、车载充电机和其他高压组件,确保各个部分能够正常工作。
6. 电动压缩机
- 功能:用于空调系统。
- 例子:在新能源汽车中,电动压缩机可替代传统内燃机驱动的压缩机,提升能源效率。例如,现代电动车的空调系统使用电动压缩机,可以在车辆行驶时保持良好的车内温度,甚至在电池电量较低时依然能保持空调运行。
7. DC/DC转换器
- 功能:将高压直流电转换为低压直流电。
- 例子:如新能源汽车的12V电气系统(用于车灯、娱乐系统等)需要稳定的12V电源,DC/DC转换器能够将动力电池的高压电(如400V)降低到12V,确保车内电子设备正常工作。
8. 车载充电机
- 功能:将交流电转换为直流电以充电。
- 例子:当车辆连接到充电桩时,车载充电机将交流电转换为直流电,充电功率可以根据充电桩的功率(如7kW或22kW)变化,确保高效充电。
9. PTC加热器
- 功能:提供车内加热。
- 例子:在寒冷天气中,PTC加热器能够快速加热车内空间,同时保持电池在最佳温度范围内,以延长电池寿命。
10. 高压线束
- 功能:连接各个高压部件。
- 例子:高压线束采用绝缘和屏蔽材料,能够承受高电压且避免电磁干扰。它们将电池、逆变器和电机连接在一起,确保电力传输的安全性。
11. 电池管理系统(BMS)
- 功能:监控电池状态,优化性能。
- 例子:BMS会实时监测电池的电压、电流、温度和荷电状态,确保每个电池单元的性能最佳,并在电池状态不良时发出警报或调整充放电策略。
12. 高压互锁回路
- 功能:提供安全保护。
- 例子:如果检测到高压线路有断路或短路,互锁回路会立即切断电源,以保护驾驶员和乘客的安全。
13. 整车控制器
- 功能:协调各个系统的运行。
- 例子:整车控制器根据驾驶员的操作(如加速、刹车)来调整电机输出和能量回收,实现更好的驾驶体验。
14. 发电机(在混动系统中)
- 功能:将热能转化为电能。
- 例子:在丰田普锐斯等混动车型中,发电机利用发动机的工作产生的热能,发电并为电池充电,以延长续航里程。
15. 发电机控制器
- 功能:管理发电机的工作。
- 例子:发电机控制器调节发电机的输出,以确保电池在行驶过程中的电量保持在最佳水平。

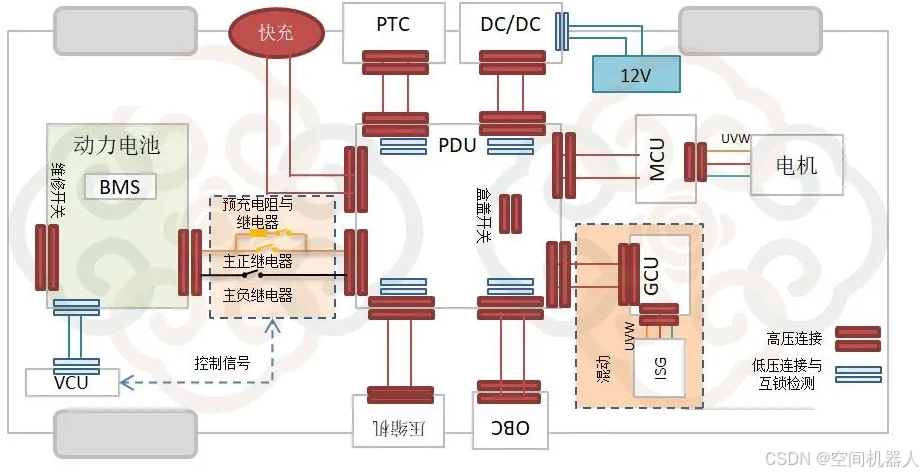

二、高压系统架构示意
下面是新能源汽车高压系统的简化示意图,帮助理解各个组件之间的关系:
[动力电池]
|
[高压配电箱]
/ | \
[电机控制器] [DC/DC转换器] [车载充电机]
| | |
[驱动电机] [PTC加热器] [电动压缩机]
|
[逆变器]
|
[高压互锁回路]
|
[整车控制器]
|
[发电机]
|
[发电机控制器]
总结
新能源汽车的高压系统通过各个部件的协作,确保电能的有效存储、管理和使用。通过这些组件的共同作用,新能源汽车能够实现高效、安全的驾驶体验,并提高整体能效。理解这些部件的功能和相互关系对于设计和优化电动汽车具有重要意义。
二、整车高压系统上下电流程
2.1. 常规高压上电流程
整车高压系统的上电流程是确保新能源汽车安全、稳定工作的关键步骤。以下是该流程的详细讲解:
-
驾驶员操作钥匙开关
- 驾驶员未踩下制动踏板,通过操作钥匙开关,将低压电源从OFF位置切换至ACC或ON。此时,车辆的低压电气系统开始供电,并进行系统自检。
- 功能:系统自检旨在确保所有低压电气系统正常工作,如仪表盘显示、灯光等。通常情况下,此时的部分高压系统被激活,但由于钥匙未处于START档位,车辆仍无法进入Ready状态。
-
踩下制动踏板并启动
- 当驾驶员踩下制动踏板并再次操作钥匙开关,低压电源将从ACC或ON切换至START。这时,整车控制单元(VCU)开始控制高压回路接触器。
- 例子:在特斯拉Model 3中,驾驶员踩下制动并转动钥匙(或按下启动按钮),触发高压系统上电。
-
主负接触器闭合
- VCU将控制主负接触器的闭合。主负接触器的闭合意味着高压电池的负极已与高压系统相连,但高压电路的激活过程并未完成。
-
控制预充继电器闭合
- VCU接着控制预充继电器闭合,激活预充回路。预充电阻被引入高压电路,限制高压电路中瞬时电流的大小,防止主接触器闭合瞬间高压电池与系统其他组件相连时产生的过大电流对系统造成冲击。
- 功能:这一过程有效保护高压系统中的电容和其他敏感组件,避免电压瞬变引发的故障。
-
预充过程
- 在预充过程中,预充电阻逐渐将高压电池的电压引入高压系统,慢慢提升系统电压至稳定状态。这一过程可以减少对系统的冲击,防止可能的电压浪涌。
- 监测:当监测到系统电压达到设定阈值时,预充过程完成。
-
断开预充回路
- 一旦预充过程完成,VCU会将预充回路断开,移除预充电阻。此时,主正接触器将闭合,使高压电池的正极与高压系统直接相连,形成完整的高压供电回路。
- 例子:在一辆电动SUV中,VCU确保预充电阻在电压稳定后断开,以保持高压系统的安全。
-
高压系统正式上电
- 高压系统正式上电后,相关高压组件(如DC-DC转换器、驱动电机控制器等)开始正常工作。
- 状态确认:在确认制动、驾驶档位处于安全状态后,车辆进入Ready状态。此时,车辆已经准备就绪,可以启动并进行行驶。
流程示意图
以下是该高压系统上电流程的示意图,帮助理解各个步骤之间的关系:
[驾驶员操作钥匙] ---> [低压电源切换至ACC或ON]
|
v
[系统自检完成]
|
v
[驾驶员踩下制动踏板] ---> [低压电源切换至START]
|
v
[主负接触器闭合]
|
v
[预充继电器闭合,启动预充回路]
|
v
[预充过程,电压逐渐引入高压系统]
|
v
[监测电压达到阈值,预充完成]
|
v
[断开预充回路,闭合主正接触器]
|
v
[高压系统正式上电,相关组件工作]
|
v
[确认安全状态,进入Ready状态]
总结
通过上述流程,新能源汽车能够安全、有效地激活高压系统。每个步骤都经过精心设计,以确保在操作过程中的安全性与稳定性。这种高压系统的上下电流程不仅保护了电池和高压组件,还为车辆提供了可靠的电力供应,确保了驾驶员和乘客的安全。
常规高压下电流程
新能源汽车的高压下电流程是确保车辆安全、有效关闭高压系统的重要步骤。以下是该流程的详细讲解:
-
驾驶员停车并切换档位
- 驾驶员在停车后,将档位切换至P档,确保车辆完全停止。这一步骤是非常重要的,因为在车辆运动状态下切断高压系统可能导致安全隐患。
-
切换钥匙开关至非Start位置
- 驾驶员将钥匙开关切换至非Start位置(如OFF或ACC),这是启动高压下电流程的信号。
-
VCU接收关闭指令
- VCU(Vehicle Control Unit)接收到关闭指令后,开始进行系统检测,确认车辆是否处于安全状态。
- 功能:系统检测包括确认档位、刹车状态以及车门是否关闭等,确保所有安全条件都满足。
-
断开主正接触器
- 一旦确认车辆安全,VCU会首先控制主正接触器断开。这意味着高压电池与高压系统的直接连接被切断,防止高压电流继续流动。
- 例子:在一辆电动轿车中,当驾驶员关闭电源后,VCU会控制高压继电器快速断开,防止电流流出。
-
电压监测与泄放
- 在断开主正接触器后,VCU继续监测高压电路中的电压,等待电压下降至一个安全水平。这是因为系统中的电容需要时间来完全放电,这个过程称为“泄放”。
- 安全水平:通常设定的安全电压阈值(如60V),确保在高压系统下电过程中不会有残留电压影响安全。
-
断开主负接触器
- 当确认电压已经降到安全水平后,VCU将控制主负接触器断开。此时,高压电池与高压系统完全隔离,确保无高压电流流动。
- 示例:在某些车型中,主负接触器的断开通常伴随着系统状态指示灯熄灭,以表明高压系统已安全关闭。
-
监控高压系统
- 在高压系统完全下电后,BMS(Battery Management System)和VCU会继续监控高压系统,确保没有意外的电流流动。这一监控过程有助于及早发现潜在的安全隐患。
- 记录状态:系统将记录车辆状态和电池健康信息,便于后续的维护和管理。
-
低压电气系统进入休眠模式
- 高压系统下电后,低压电气系统会逐渐进入休眠模式,以节约能源。此时,车辆仍可保持一些基本的功能(如遥控解锁、警报等),但不再消耗过多的电能。
流程示意图
以下是高压系统下电流程的示意图,帮助理解各个步骤之间的关系:
[驾驶员停车并切换至P档] ---> [钥匙开关切换至非Start位置]
|
v
[VCU接收关闭指令,开始系统检测]
|
v
[确认车辆安全状态]
|
v
[断开主正接触器,切断高压连接]
|
v
[监测高压电压,等待泄放]
|
v
[电压降至安全水平,断开主负接触器]
|
v
[高压系统完全下电,监控状态]
|
v
[低压电气系统进入休眠模式,节约能源]
总结
常规高压下电流程通过一系列安全措施,确保新能源汽车在关闭高压系统时的安全性和可靠性。每个步骤都经过精心设计,以保护电池和高压系统,同时为后续的车辆操作做好准备。这一流程不仅有助于延长电池寿命,还能确保驾驶员和乘客的安全。
