本文介绍如何在Altium Designer(AD)中解决常见的PCB设计错误，包括SilkToSolderMask和SilktoSilk间距问题。通过调整规则设置，可以轻松消除这些警告，确保PCB设计的顺利进行。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在我们一开始用AD画PCB的时候相信会有很多小伙伴都会出现类似这样的错误

Silk To Solder Mask (Clearance=10mil) (IsPad),(All))

或是

Silk to Silk (Clearance=10mil) (All),(All)

其实这些错误都是丝印层和丝印层或者是丝印层和阻焊层之间间距大小引起的问题，这是封装引起的问题，一般情况下问题不大，可以忽略，如果想去掉这个错误的话要么改封装，要么改规则设置

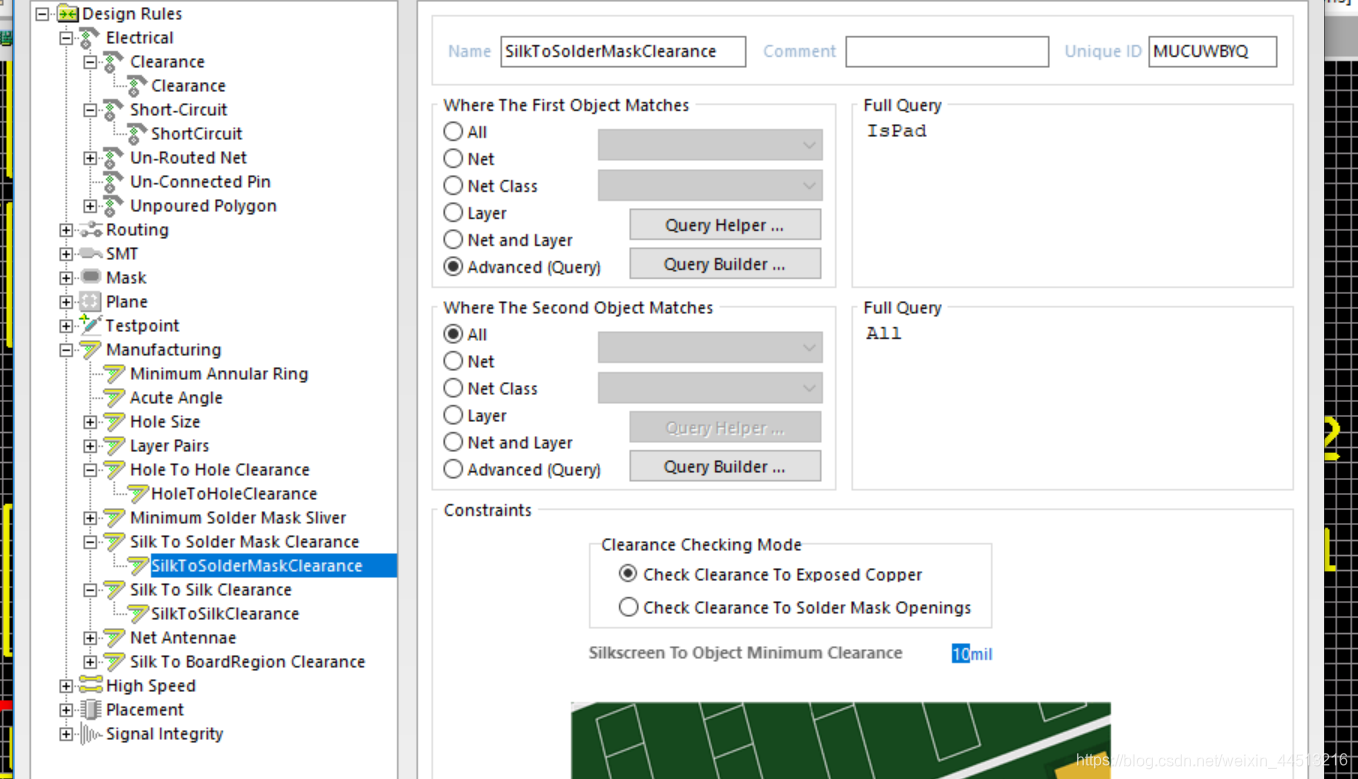

改规则设置的话如下图所示
改掉下图选中的数字改成1或0 都可以
在这里插入图片描述

改完后
Silk To Solder Mask (Clearance=10mil) (IsPad),(All))这个错误将消失

在这里插入图片描述

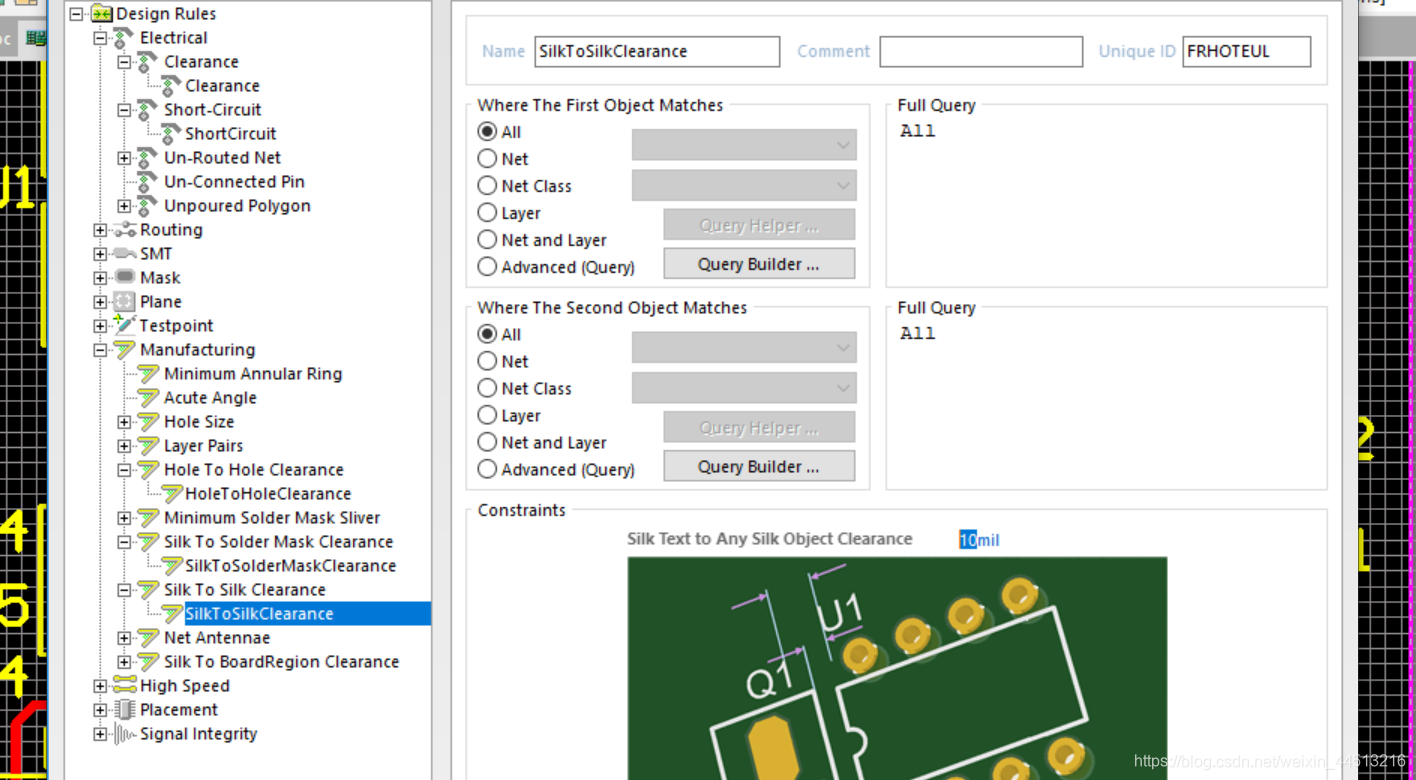

如果再改掉这个规则
步骤改法同上
在这里插入图片描述

Silk to Silk (Clearance=1mil) (All),(All)这个错误也会消失

在这里插入图片描述

如果想改回来的话就再把这些数字参数改回10mil就可以
