一、基本知识

6D位姿

参见文章：物体6D位姿的含义
6D位姿，即3D位置和3D姿态（朝向），可以认为是相对概念，代表两个坐标系之间相对的位移和旋转；即拍摄时，相机坐标系相对于原始物体所在世界坐标系的平移和旋转变换[R,T]；其中R的方向为旋转轴的方向，模长为旋转角大小，为逆时针。
我们所估计的6D位姿是物体6D位姿(等价于相机外参)，即从物体所在的坐标系(以物体的重心为原点)到相机坐标系(以相机光心为原点)的旋转和平移，故即使在同一个场景下，不同物体的6D位姿也不同，但他们所在的相机坐标系是一致的。用公式表示为：Tc=R*Tm+t
其中为Tc物体在相机系的坐标，Tm为物体在世界系的坐标，R、t分别为旋转矩阵和平移向量。若将坐标扩充为4维T=[T 1]T，该公式也可以表示为：*Tc=[R t]Tm

  • 在世界系到相机系的变换过程中，可以假设有一个中间坐标系，该坐标系的原点与世界系一致，基与相机系一致。即中间坐标系的坐标与世界系只需要旋转：Tz=R*Tm,与相机系只需要平移：Tc=Tz+t
  • 旋转矩阵R的特点：旋转矩阵(Rotate Matrix)的性质分析

相机内参

参见文章：一文带你搞懂相机内参外参
如下图所示，真实世界坐标为[x,y,z]，像素平面坐标为[u,v,1]两者通过相机内参矩阵K变换
在这里插入图片描述

点配准

PnP(Perspective-n-Point)

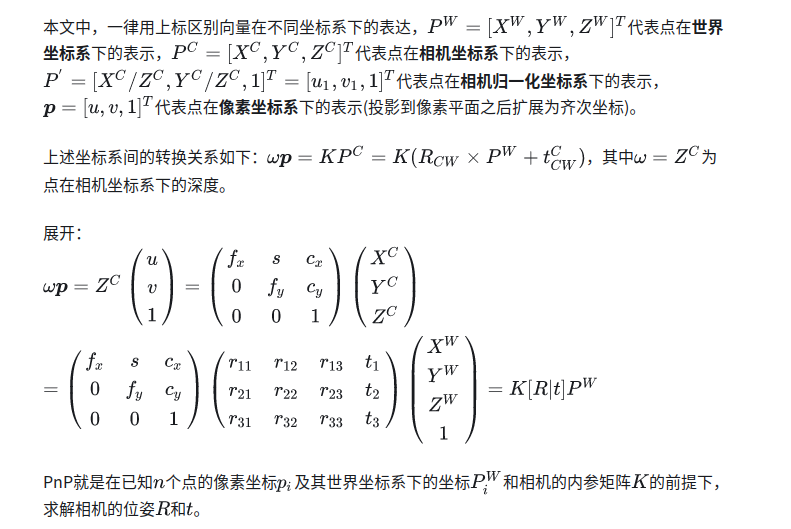

PnP问题：2D-3D matching，已知世界坐标系坐标、2维图片坐标，以及相机内参，求Rt
在这里插入图片描述
常见算法：P3P、EPnP、BA
PnP(Perspective-n-Point)问题：各种算法总结分析

ICP(Iterative Closest Point)

3D-3D matching，已知点云P、Q，为Q中的每个点寻找P中对应的最近点，形成匹配点对。然后，将所有匹配点对的欧氏距离之和作为待求解的目标函数，求出 Rt以使目标函数最小，转换得到新的 Q ′ ，并再次找到对应的点对，如此迭代。

常见算法：SVD

ICP算法详解——我见过最清晰的解释

PPF（Point Pair Features）

3D-3D matching，已知点云P、Q，但在工业场景中，有大量缺少表面纹理或局部曲率变化很小的物体，无法利用局部特征提取匹配点对，因此基于局部特征点匹配的姿态估计方法无法使用，相反，PPF采用了一种全局的点对特征。

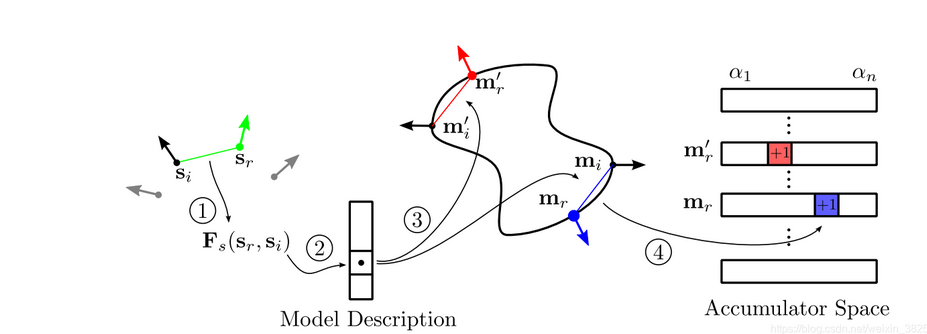

PPF算法
在这里插入图片描述

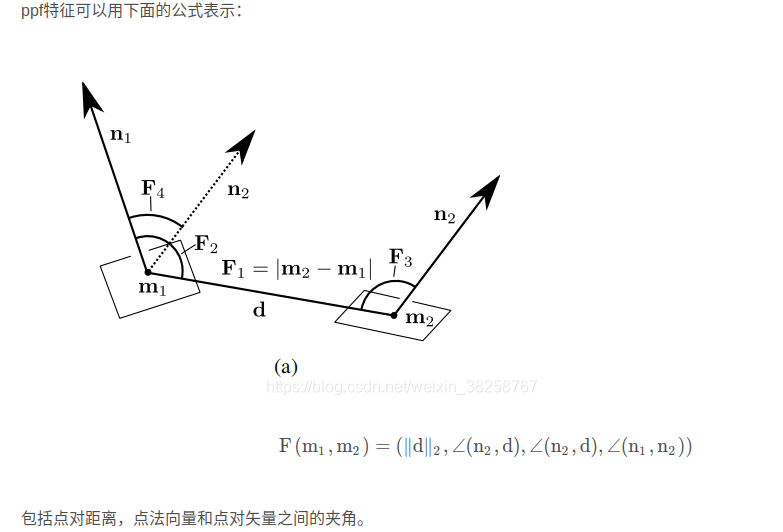

  • 定义点对特征
    在这里插入图片描述

  • 对于模型点云M，构建PPF，将PPF值作为key，点对作为Value构建hash表

  • 对于目标点云S，计算PPF，对某一点对（Sr，Si）在hash表中找到接近的modle点对：多对（Mr，Mi）

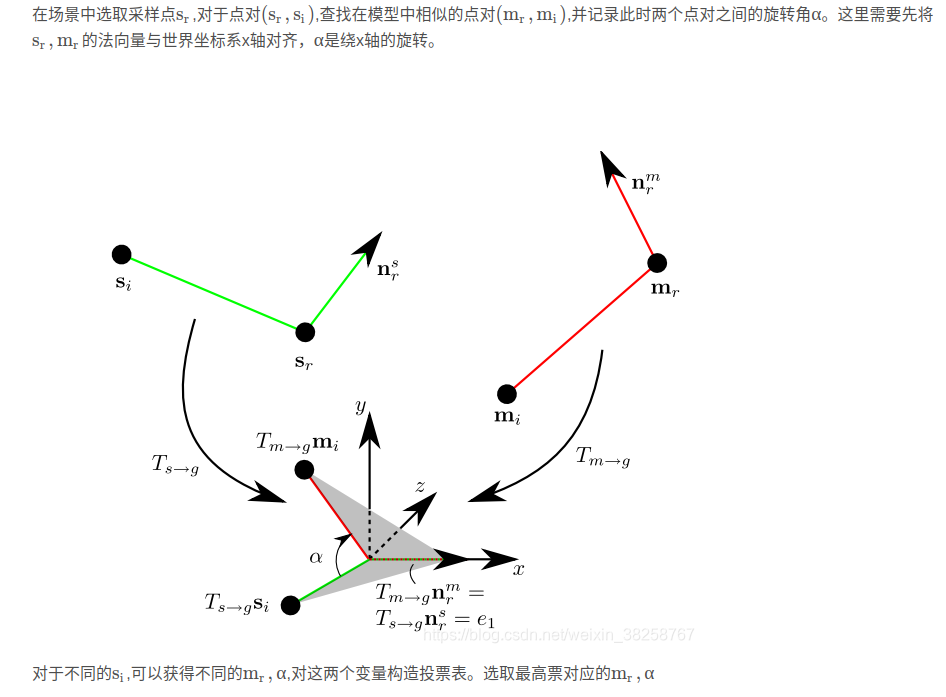

  • 将每对Mr与Ms移动到同一点，记录法向一致需要的旋转角alpha
    在这里插入图片描述

  • 投票找出最有的Mr和alpha

二、6D位姿估计方法

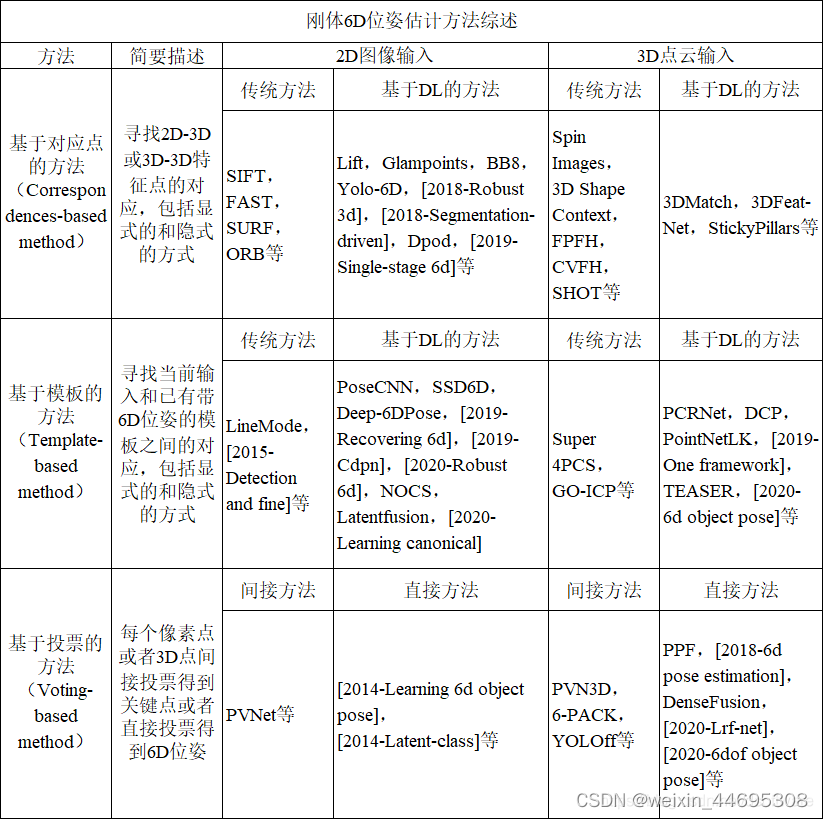

在这里插入图片描述

  • PNPnet：找若干匹配的点对，知道这些点对在物体坐标系和相机2维坐标系中的位置，由此求出R、T矩阵

1.基于对应点的方法

主要使用特征点
  • 对纹理丰富的2D图像：将3D模型投影到多个方向得到N张2D模板，并记录对应关系；对新图像，提取特征点与2D模板对应，由PnP算法求得6D位姿；
  • 对弱纹理2D：借助深度学习
  • 对3D点云：最小二乘法

2.基于模板

使用整体。对模型构造多个模板，模板含有位姿信息。目标物体与哪一个模板接近，就使用该模板的位姿；。
  • 2D图像：模板是模型在各个方向的2D投影，转为图像检索问题
  • 3D点云：模板是目标物体的完整点云，转为单视角点云和完整点云的全局配准问题。

3.基于投票

使用基元，每个像素或3D点都对整体有影响。分为间接投票、直接投票。
  • 间接投票(多见于深度学习)
    每个像素或3D点对特征点投票，再通过PnP或最小二乘法—例如6PACK
  • 直接投票
    每个像素或3D点直接对6D位姿投票.通过生成大量位姿预测，再进行选择和优化，可以得到最终的位姿。

评价标准

  • 非对称物体：ADD度量，即预测的RT和实际的RT分别作用在点云上后，所有点的平均偏差。

  • 对称物体：ADD－S度量，考虑到对称性，寻找变换后，每一点到另一片点云的最近邻点，计算他们的平均距离偏差。

    对于LineMod数据集，度量结果<模型直径的10%即估计正确；
    对于YCB-Video数据集，常用ADD-S度量，而且阈值经常设置为2cm(面向抓取应用)，而且ADD-S曲线下的面积(AUC)也被使用，其阈值设为10cm。

小结

对于纹理清晰的目标，常用基于对应的方法；无纹理或弱纹理，多用基于模板的方法；而对于有部分遮挡的目标，多采用基于投票的方法。
目前的问题：1.遮挡场景下的位姿估计效果并不好。2.即使是基于深度学习的方法，当前的数据集也不足够。
未来方向：1.如何得到可靠且大量的数据；2.如何降噪；3.仿真和现实的差距如何缩小；4.如何估计被遮挡不可见物体的6D位姿
