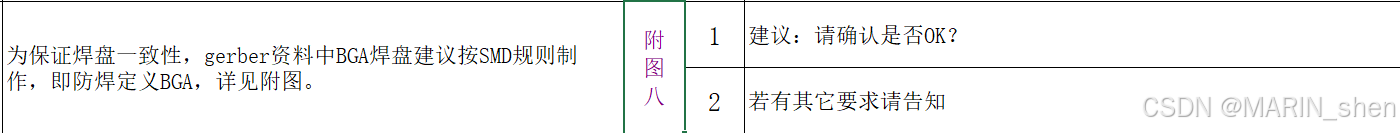

好了，我们言归正传啊。许七安说他刚刚做好了一个项目，工厂反馈过来的一个EQ问题他不知道是啥意思，让我帮忙看下。工程的EQ问题如下所示：

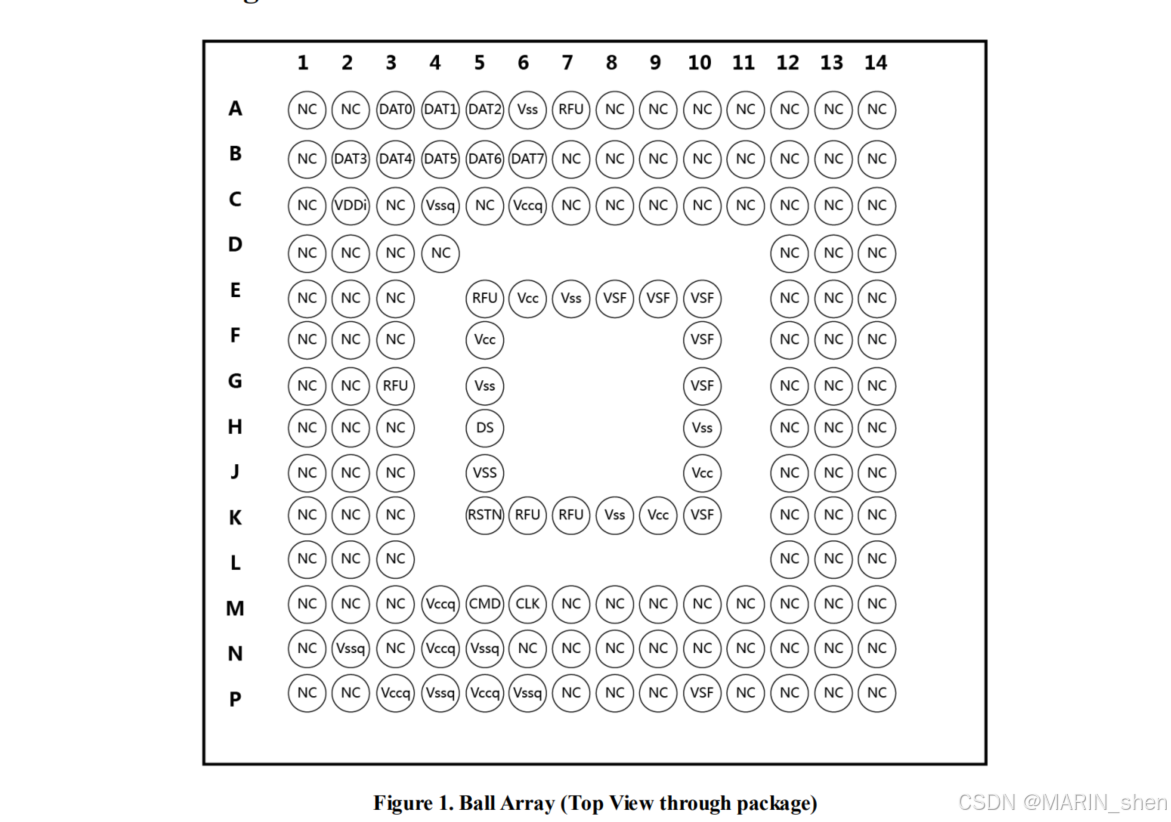

我建议的是选择SMD规则做的，就是表格中说的防焊定义BGA的焊盘尺寸。原因是对于一般的EMMC芯片来说，如果借用NC焊盘出线，焊盘之间就无走线，可以使用SMD焊盘（我们的单板就是一些数据信号借用了NC焊盘出线了）。

如果使用削焊盘并且3.2~3.5mil走线在焊盘之间出线，(若是单板上用了POFV工艺了的话，就是焊盘之间的走线至少是3.5/3.5了，量产要求是4/4MIL。)则必须用NSMD焊盘。其实这里面牵扯到一个焊盘名问题称就是：SMD与NSMD的区别？

一般对于我们常规的裸焊盘组装其实有两种常见的焊接方法：阻焊层定义（SMD）与非阻焊层定义（NSMD），而每种焊接方法方法都有自己的特点和优势。

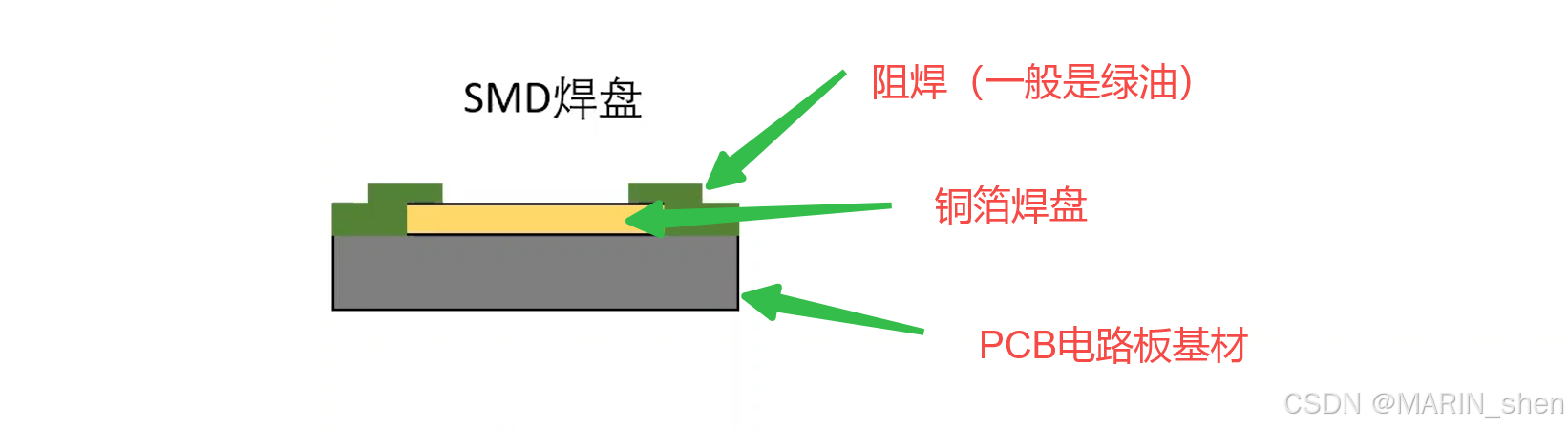

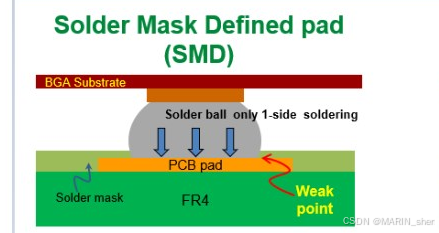

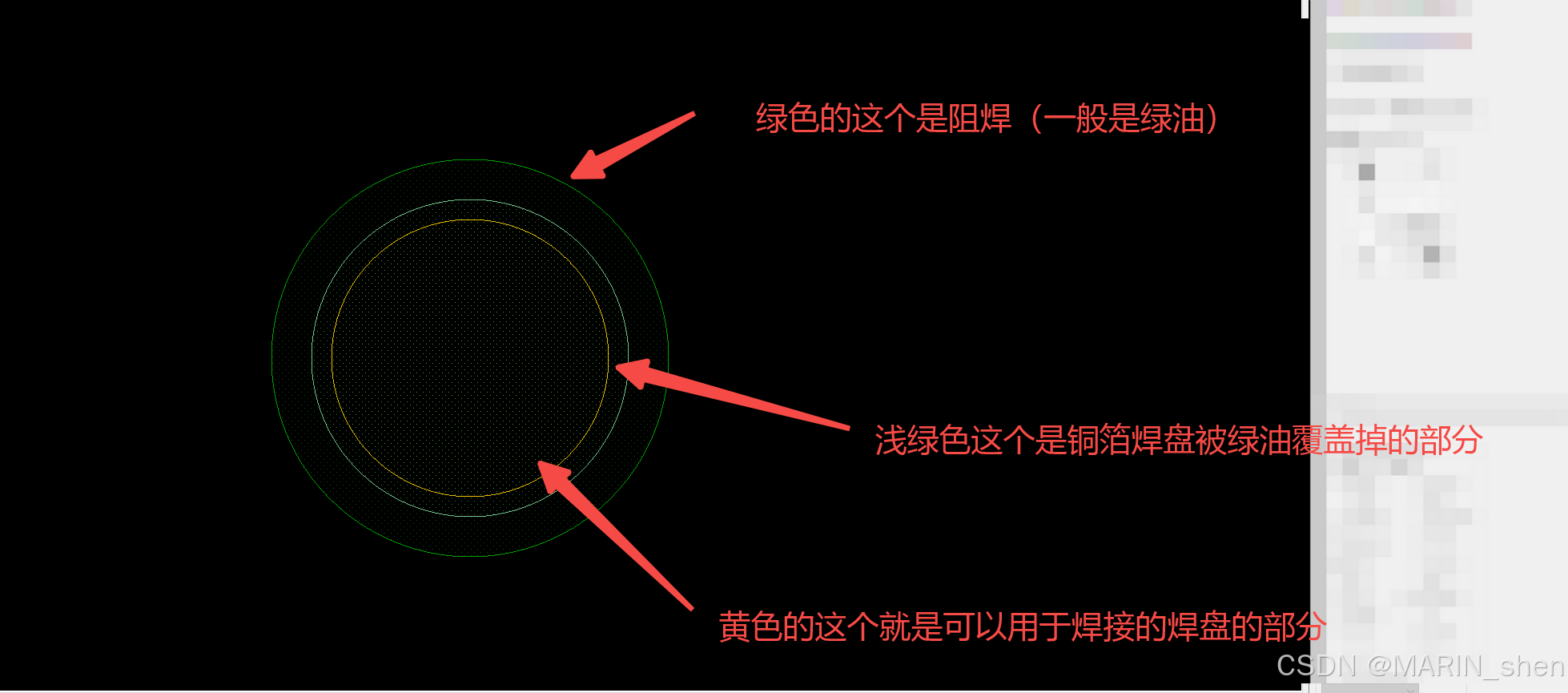

一，SMD（Solder Mask Defined Pad）是由阻焊层来定义的焊盘大小，焊盘大小由绿油（这个不一定都是绿油，阻焊油墨的颜色都是不同的，只是一般都是用绿油的）工序决定。

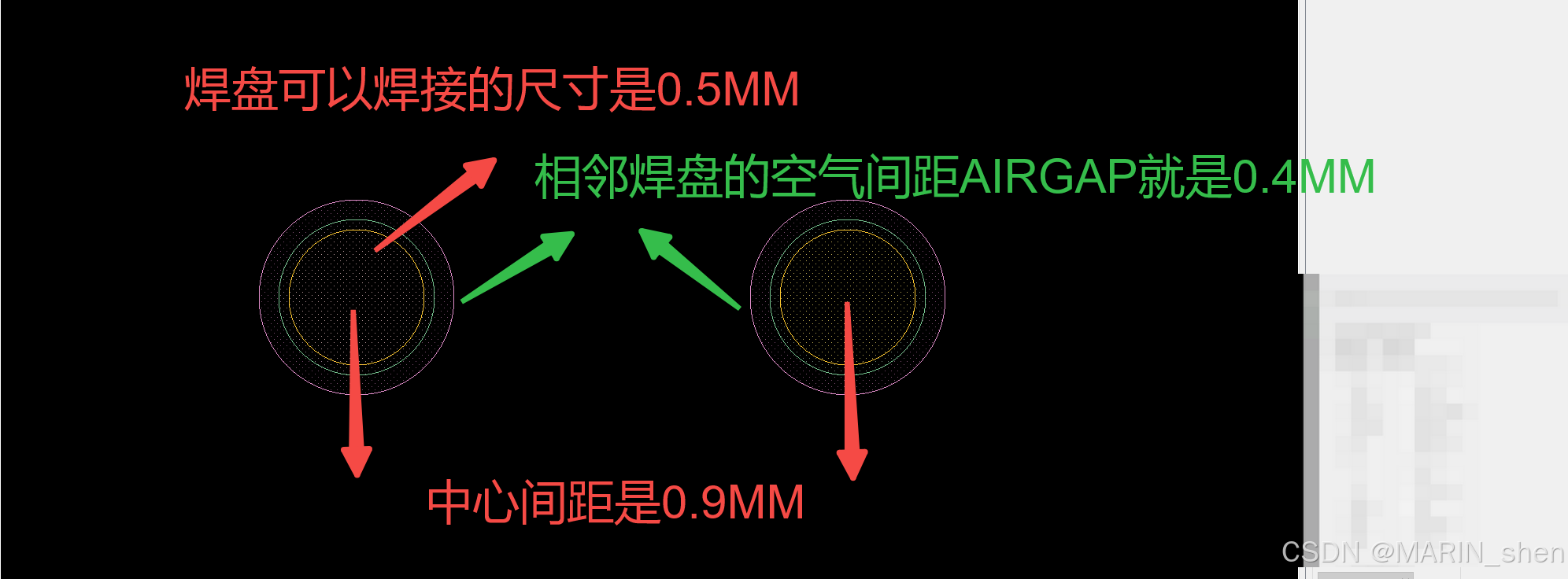

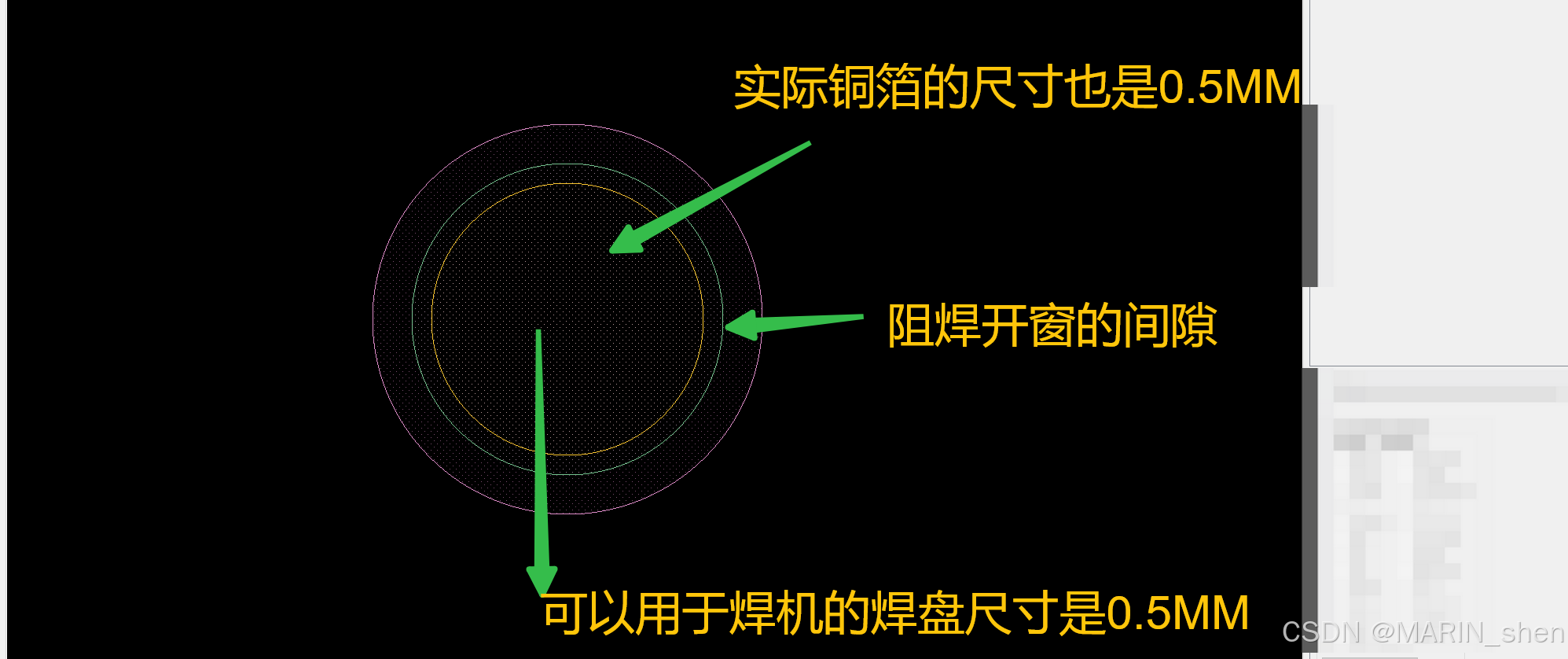

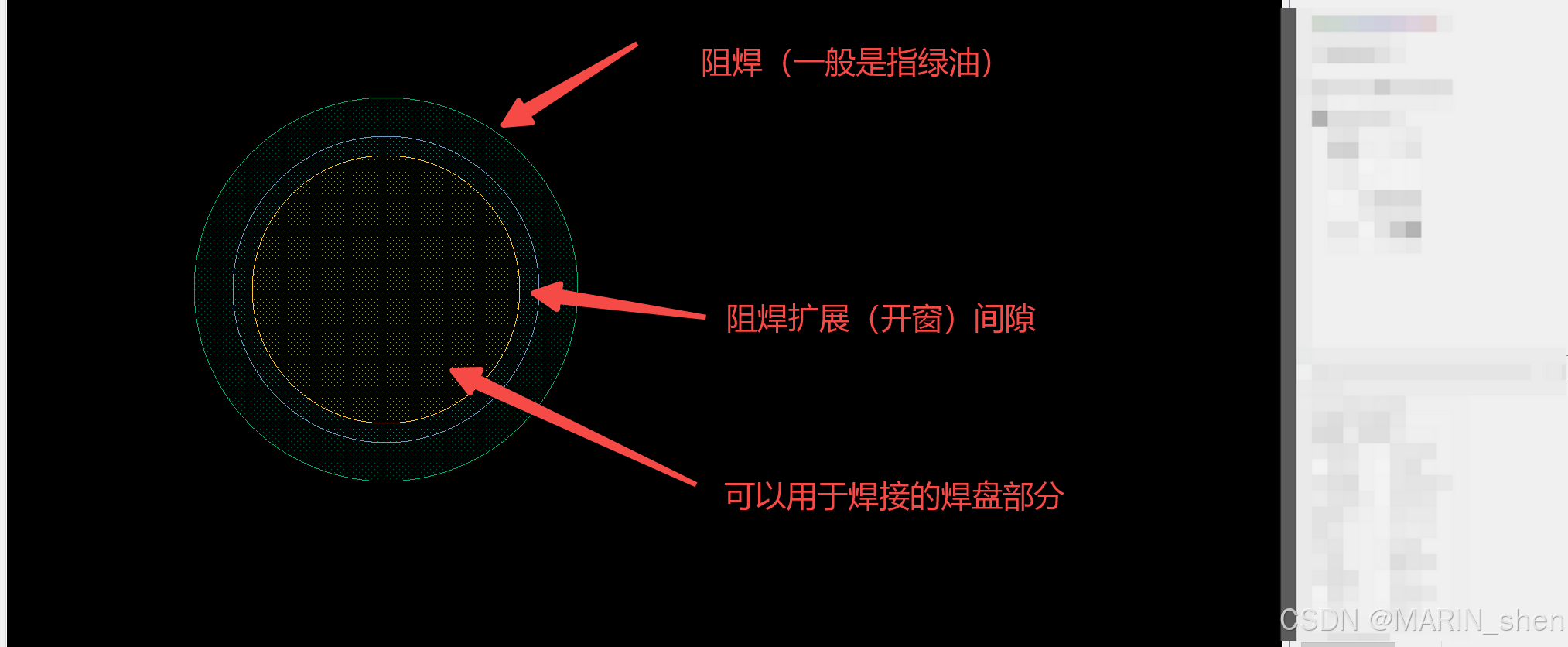

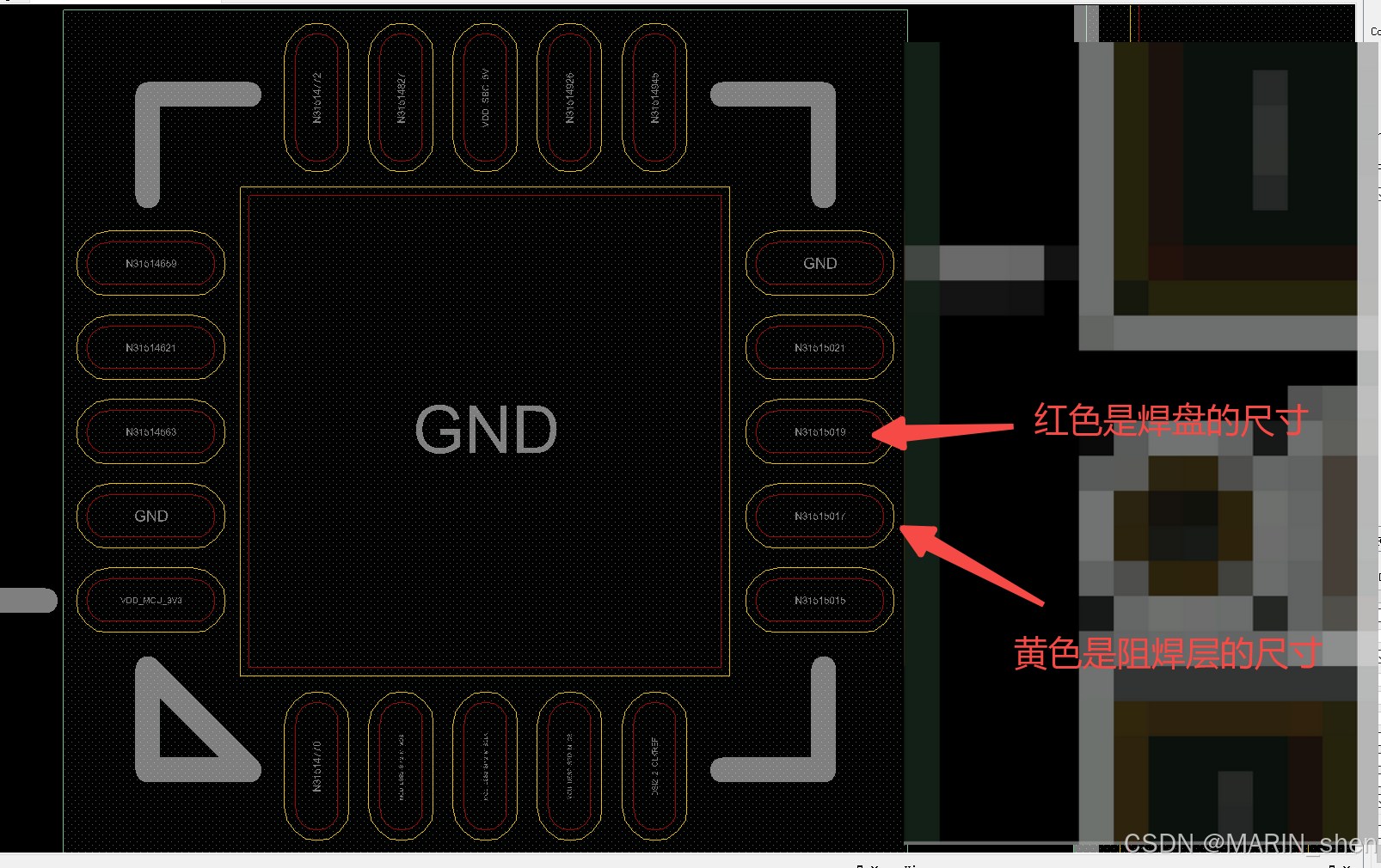

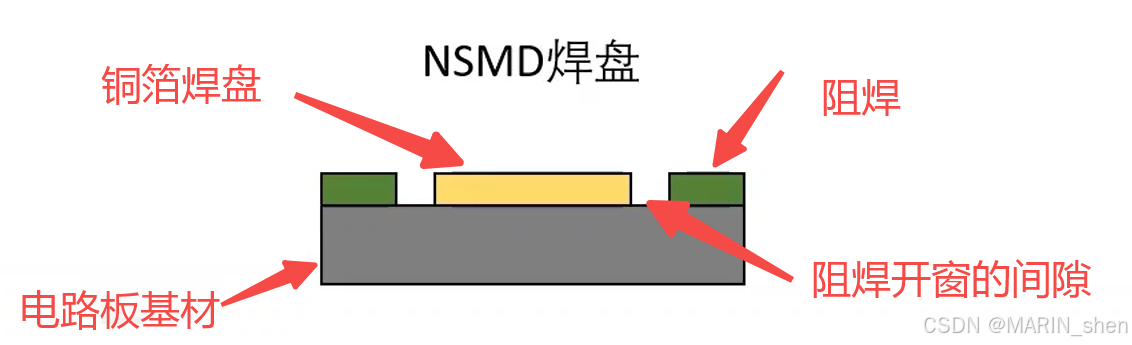

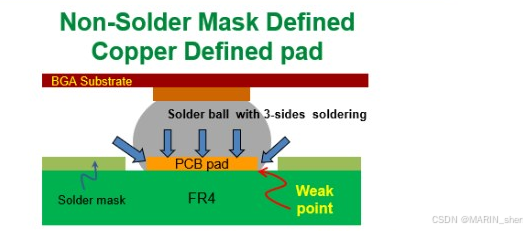

二，NSMD（Non-Solder Mask Defined Pad（Copper Defind Pad））焊盘大小是由焊盘来定义的，焊盘大小由我们蚀刻工序决定，而且这个焊层的尺寸的制作精度也是比较高的的，这个就是说开窗会比焊盘大，我们一般SMD器件的封装焊盘的设计都是这样的。

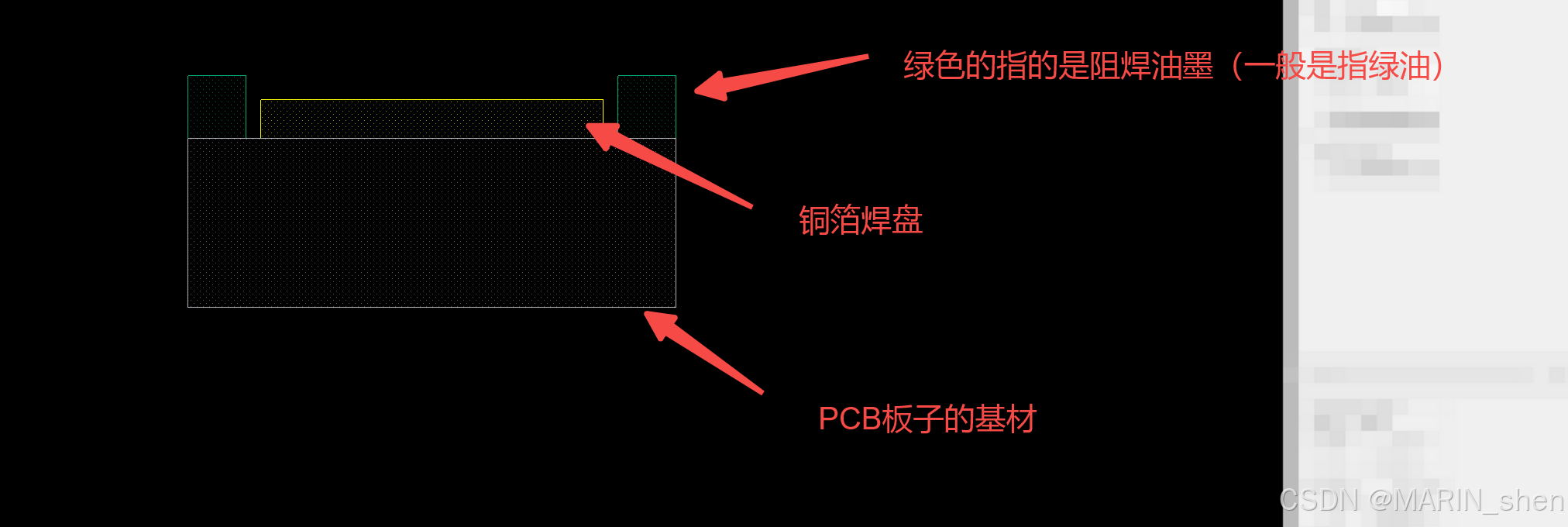

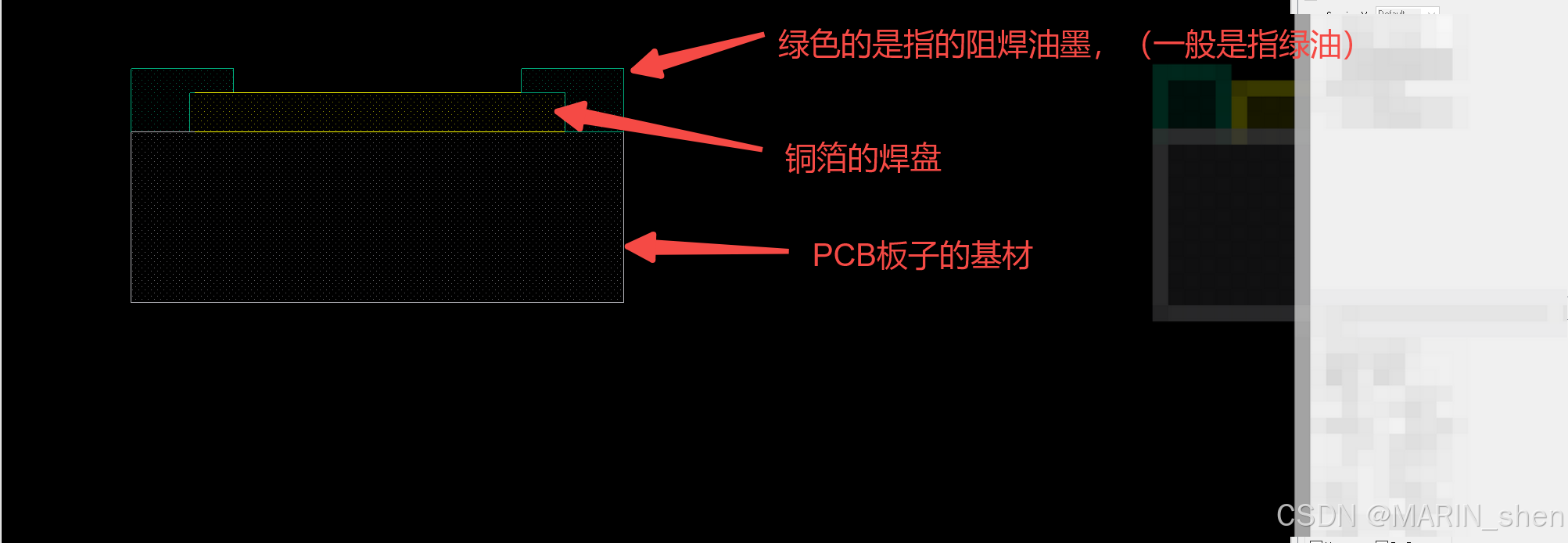

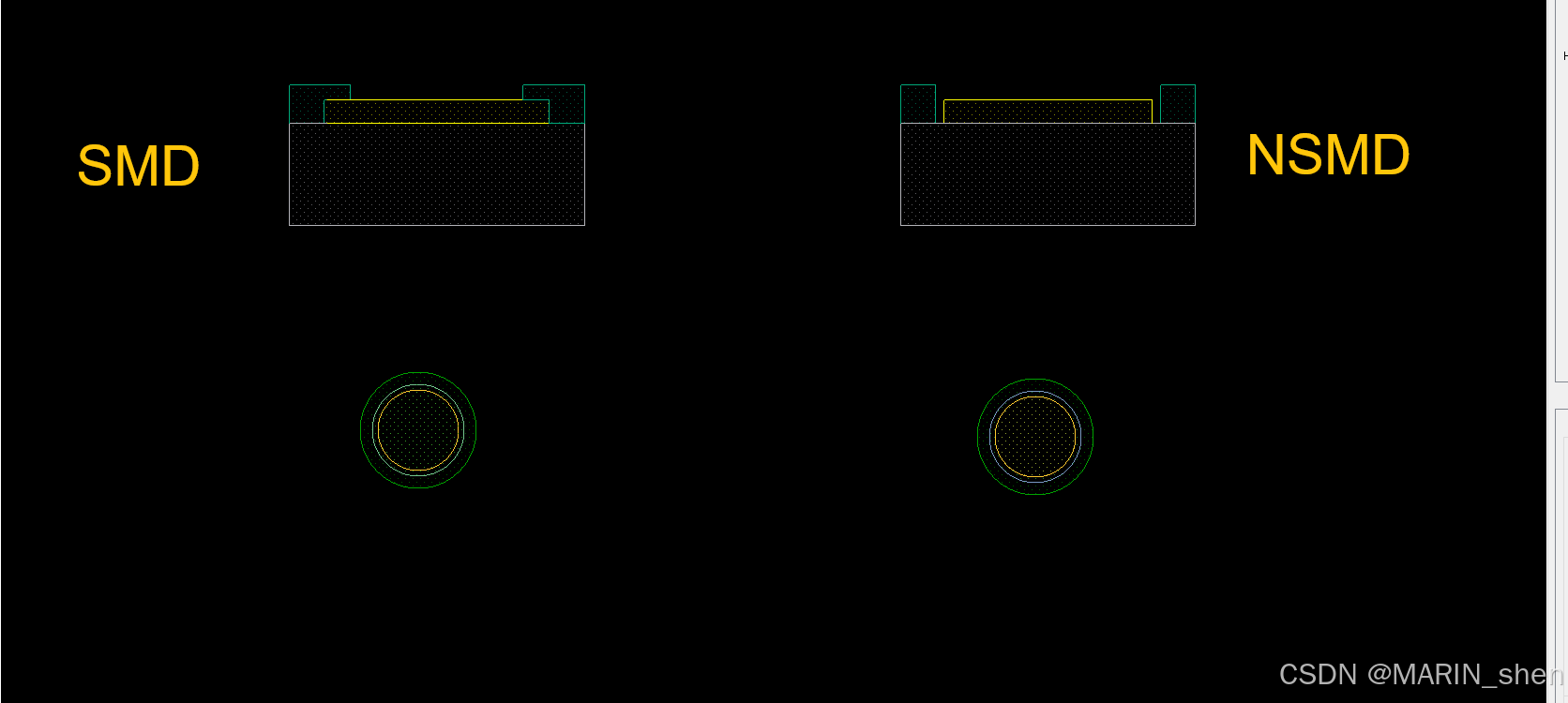

三，两者放置在一起比较：

四，两者的优缺点：

A，SMD的优点：

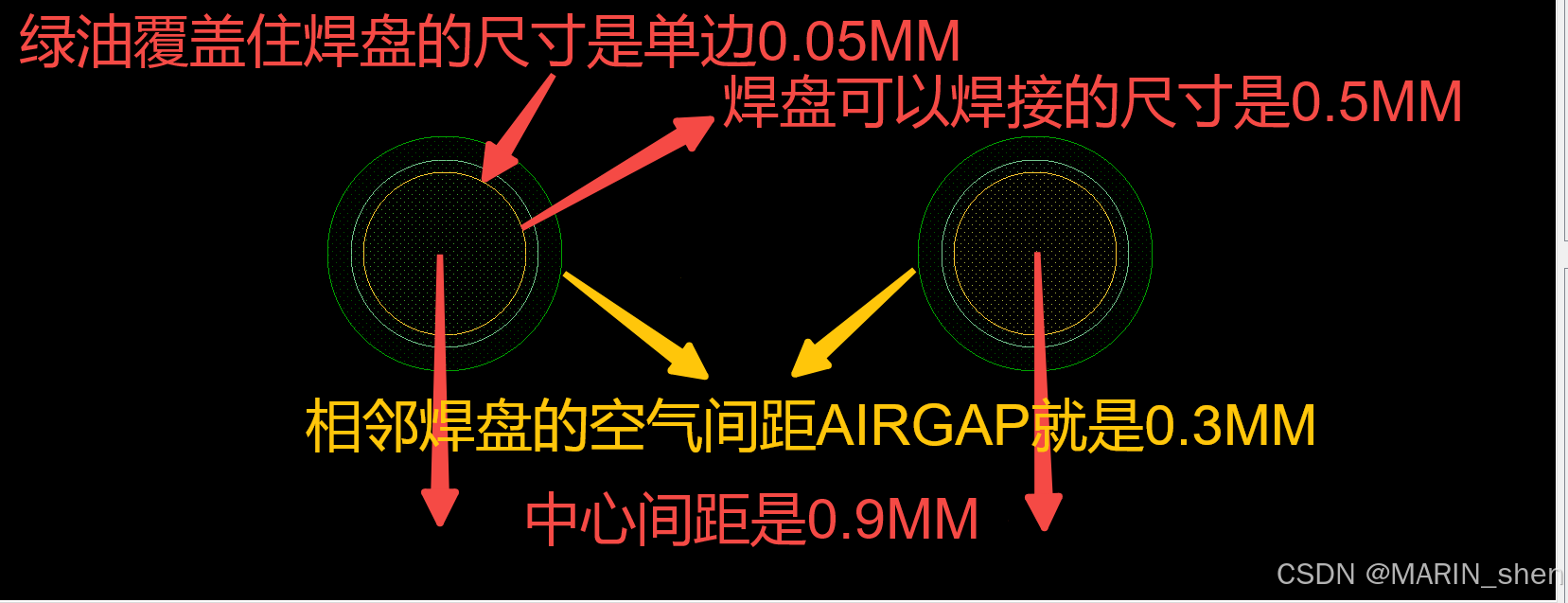

1，焊盘不容易脱落。因为SMD焊垫的实际铜箔尺寸相对NSMD要来得大，其实从上面的图片中我们也可以发现这个点，而且绿油盖住了部分焊盘，所以焊垫与基板的结合强度相对来说就比较好。

2，SMD 焊盘成型形状规整，不受走线的影响，适用于小零件焊盘，如0402，0201，01005等。而且可以用于BGA的辅助定位的功能。

B，SMD的缺点：

1，焊盘之间走线间距比较小，PCB布线的时候有点困难。

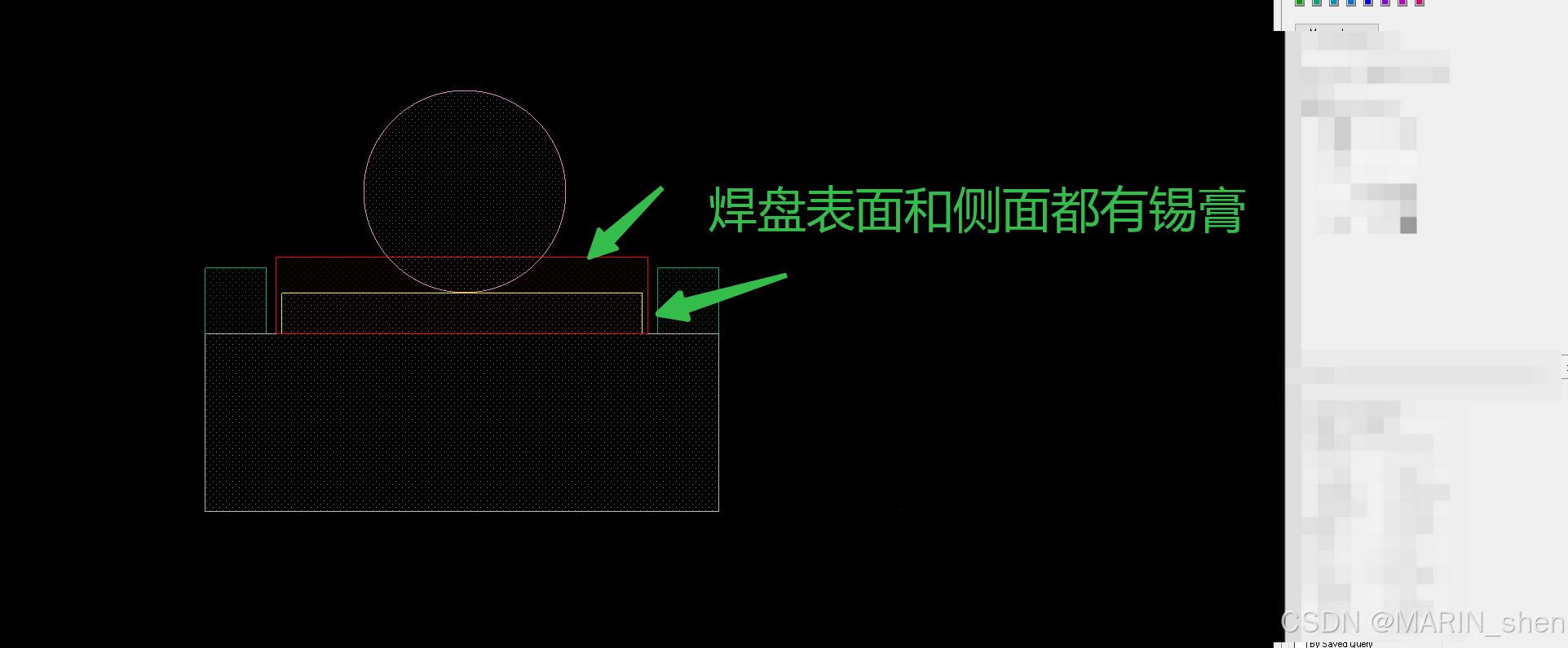

2，焊盘的吃锡效果不好。主要是因为其相对吃锡面积变小了，而且SMD焊盘的周围压着绿油，绿油在流经回焊高温时发生热胀冷缩，也会影响到焊锡与绿漆交界处的吃锡效果。（仅仅是焊盘的表面可以焊接的尺寸接触到锡膏）

C,NSMD的优点：

1，焊盘的吃锡效果比较好一些，而且焊接中焊球有更大接触面，热风整平表面光滑、平整。

2，相邻焊盘之间方便PCB上走线。

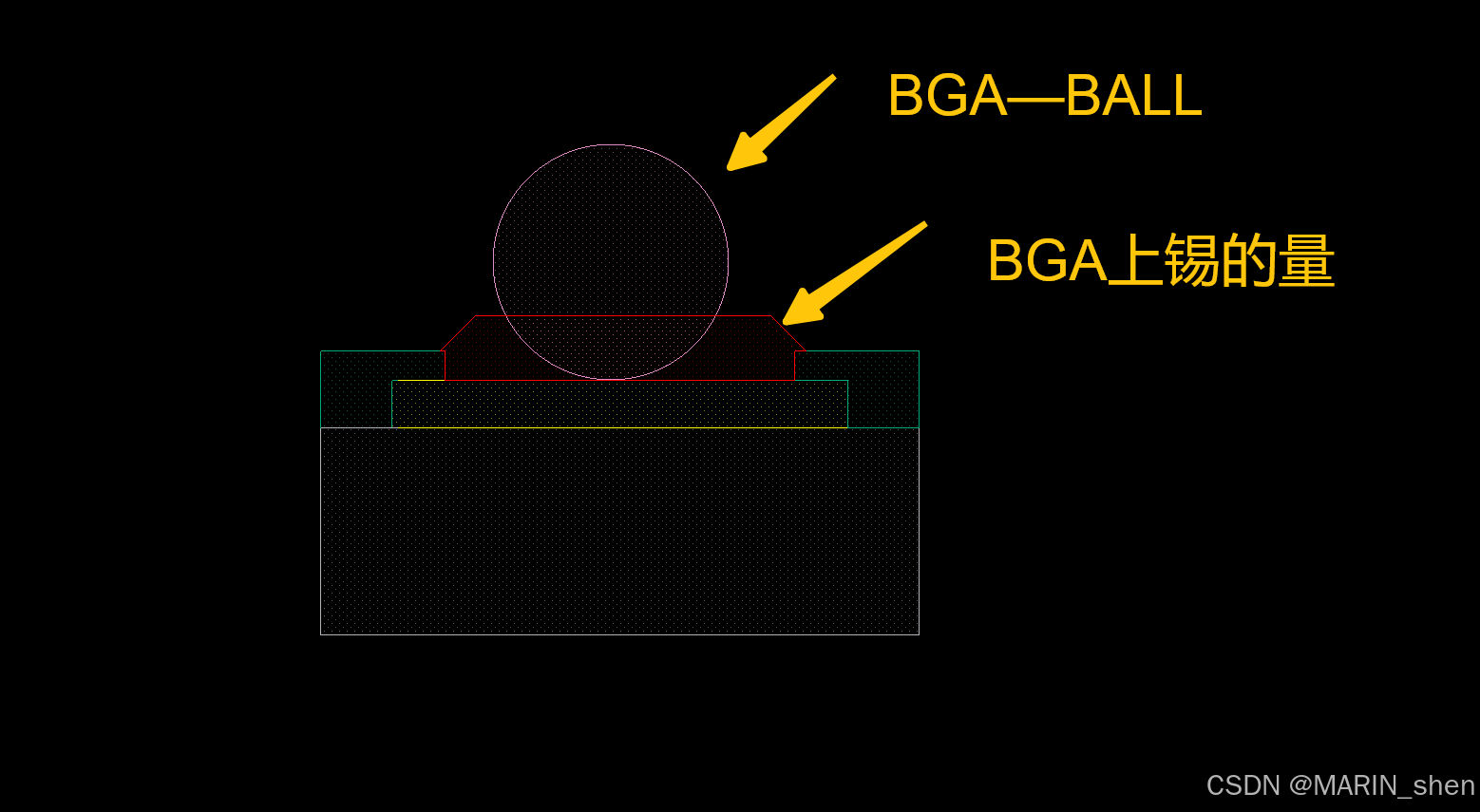

一般来说两种焊盘的设计，小编我这边的建议是优选NSMD的焊盘，主要原因是其铜箔直径比阻焊尺寸容易控制，详细的解释就是：原因是阻焊一般都是漆装式的阻焊剂刷在PCB电路板的的表面的，是以一种液体的形式存在的，所以说它的尺寸精度控制比较麻烦。而铜箔本身就是固态存在的，对比与阻焊尺寸的精度控制相对来说容易一些的。而且BGA焊点应力集中较小，焊点有充分的空间沉降，增加了焊点的可靠。

D,NSMD的缺点：

1，PCB焊盘容易脱落，原因是NSMD是相对来说属于孤立的焊盘，所以说在后期的维修过程中容易脱落。
