少子寿命对器件反向漏电流的影响机理

当少子寿命较长时，少数载流子在P型区域和N型区域之间的漂移和扩散速度相对较慢，因此在反向偏置时，少数载流子会更容易被捕获而不会产生大量的反向漏电流，反之，当少子寿命较短时，少数载流子在P型区域和N型区域之间的漂移和扩散速度相对较快，因此在反向偏置时，少数载流子会更容易穿过PN结并产生反向漏电流。

Pre没有缺陷，少子寿命长，反向漏电流小一些；Post有缺陷，少子寿命短，反向漏电流大；一般来说，温度升高，少子寿命缩短，反向漏电流变大；温度降低，少子寿命增大，反向漏电流减小。

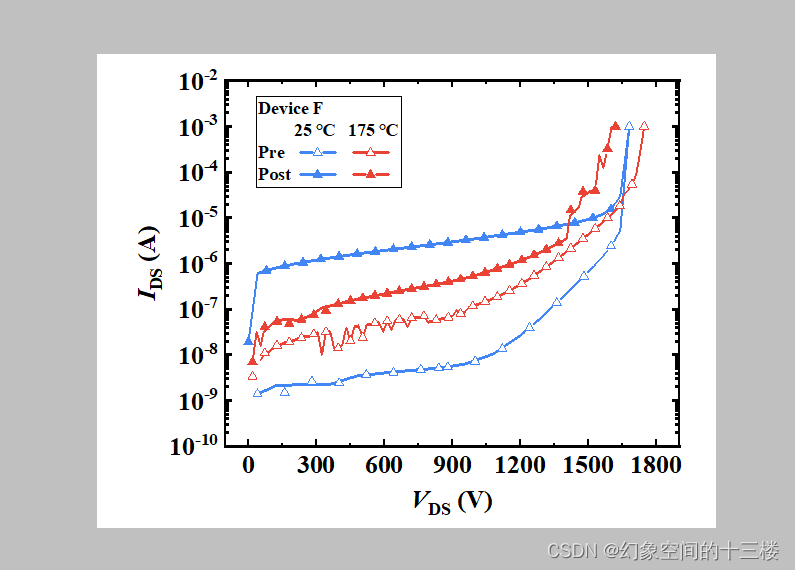

​上图的Ids，Vds是BV击穿特性图。25°C且没有缺陷的Pre少子寿命最长，反向漏电流最小，升高温度，漏电流会增加。Post有缺陷的情况下，升高温度，Ids反而降低，说明阻挡电荷陷阱或氧化物缺陷，它们可能会在高温下被激活或填充，从而降低Ids电流。相同温度时，因为Post有缺陷，少子寿命短，反向漏电流会更大。

缺陷与少子寿命的关系

缺陷与半导体材料中的少子寿命有密切关系。少子寿命是指在半导体材料中自由载流子(如电子或空穴)的寿命，即它们在材料中停留的时间。当材料中存在缺陷时，缺陷可以捕获自由载流子，使其从材料中消失，从而缩短少子寿命。具体来说，缺陷会：

捕获自由载流子：缺陷中的能级可以与自由载流子的能级相匹配，使得自由载流子被捕获并从材料中消失。

诱发复合：缺陷可以在自由载流子之间诱导复合，即电子与空穴相遇并互相抵消。

影响传输：缺陷会增加自由载流子的传输路径，从而降低载流子的迁移率和速度，进而影响少子寿命。

因此，缺陷会缩短半导体材料中自由载流子的寿命，从而影响器件的性能和可靠性。为了减少缺陷对器件的影响，需要采取措施来减少缺陷的产生，或利用技术手段来修复缺陷。

晶格缺陷影响电子迁移率

晶格缺陷可以影响半导体材料中的电子迁移率。电子迁移率是指电子在半导体材料中的运动速度和行进方向，它是半导体器件中的重要性能指标。晶格缺陷会影响电子迁移率的原因是：

散射：晶格缺陷可以散射电子，从而影响电子的运动速度和方向。由于散射的影响，电子的平均自由程会减小，电子流的迁移率也会降低。

能级：晶格缺陷可以在半导体材料中引入新的能级，使得电子和空穴在晶格缺陷周围发生散射或复合，从而降低电子的迁移率。

空穴捕获：晶格缺陷可以在半导体材料中引入新的能级，使得空穴在晶格缺陷周围被捕获，从而降低电子和空穴的有效浓度，影响电子的迁移率。

因此，晶格缺陷可以影响半导体材料中的电子迁移率，进而影响器件的性能和可靠性。为了减少晶格缺陷对器件的影响，需要采取措施来减少晶格缺陷的产生，或利用技术手段来修复晶格缺陷。
