[!NOTE]

​ 姿态控制的P-PID：roll、pitch、yaw三个角速度的内环PID，外环P的控制

​ 位置控制的P-PID：xy水平方向以及z垂直方向上的内环PID，和外环P的控制

​ 这两个部分的关系，还是不太明晰。

​ SYS开头的系统参数，修改之后，必须要reboot重启刷新。

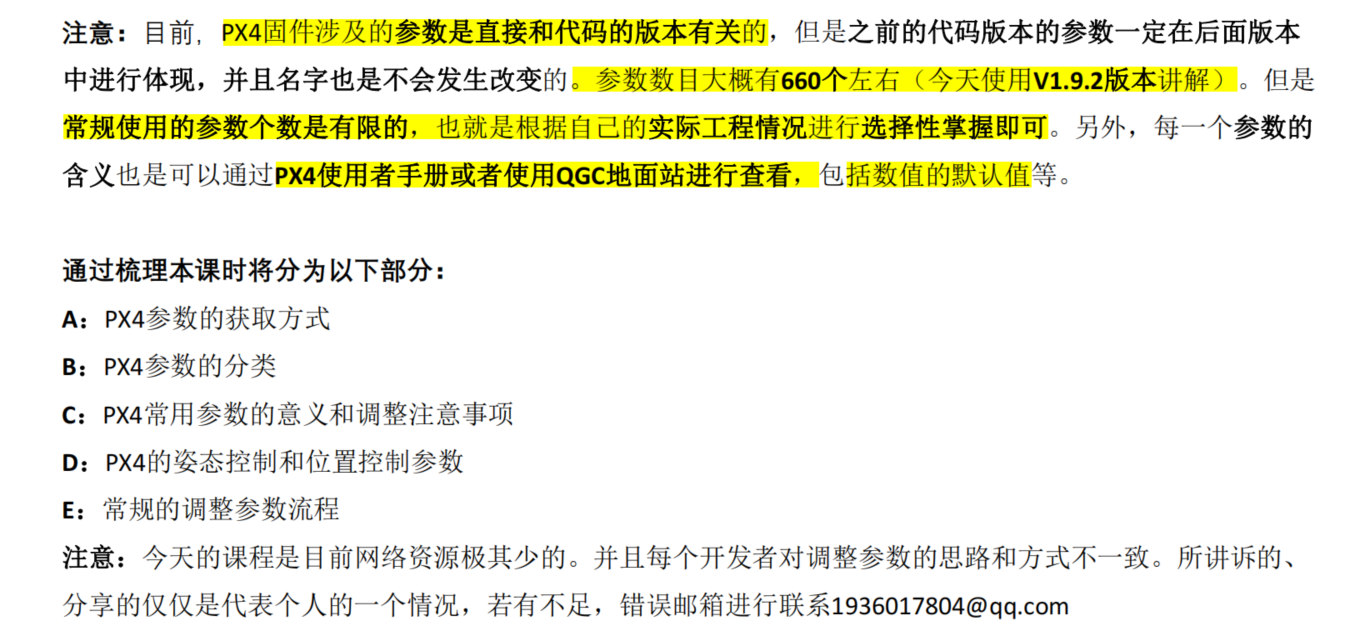

image-20240218153412469

image-20240218154231074

[!NOTE]

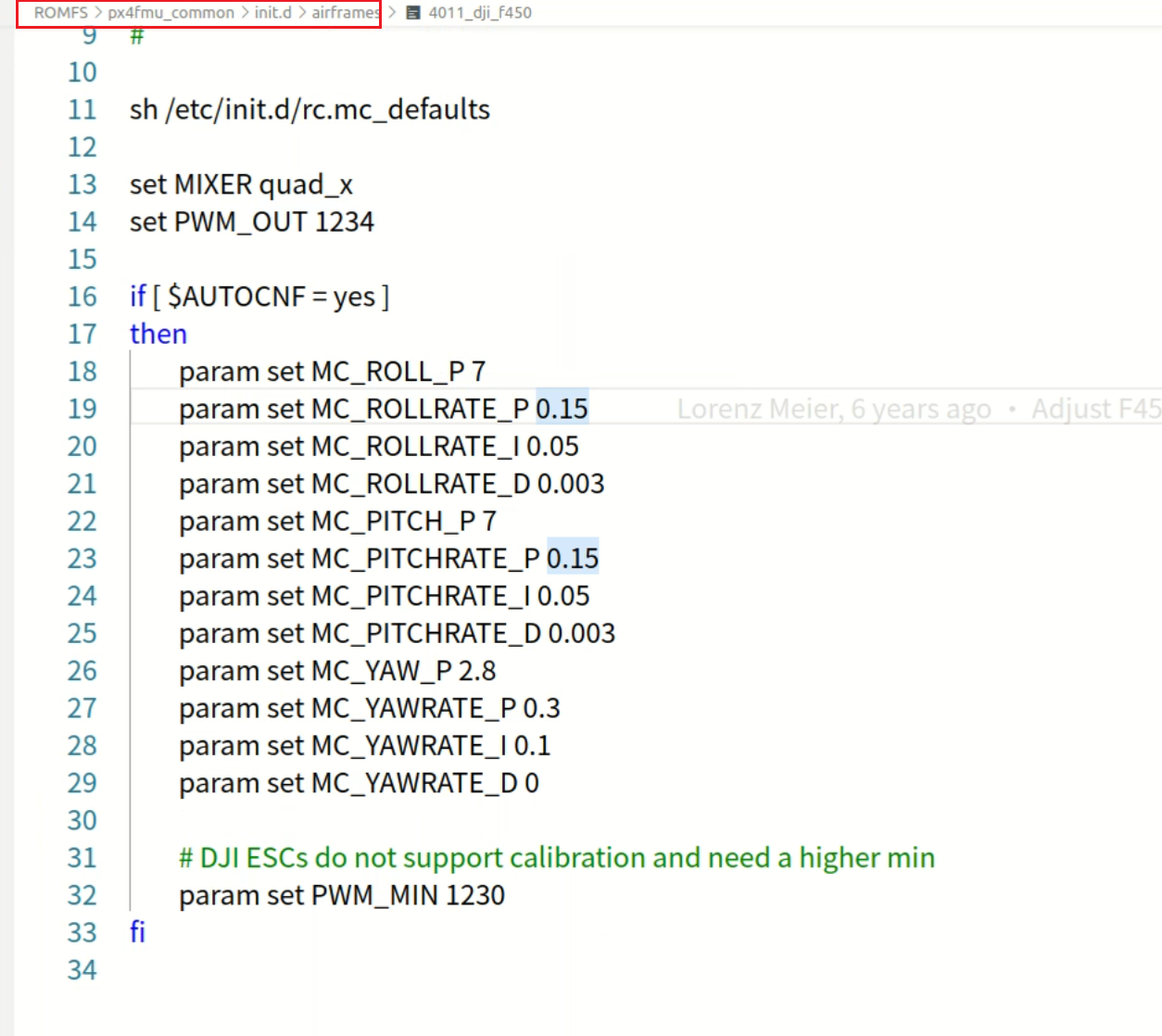

​ 在设置好机架之后，PX4固件中，会自动给你整上一套参数。

PX4开发指南-13.5.1.参考参数 目录

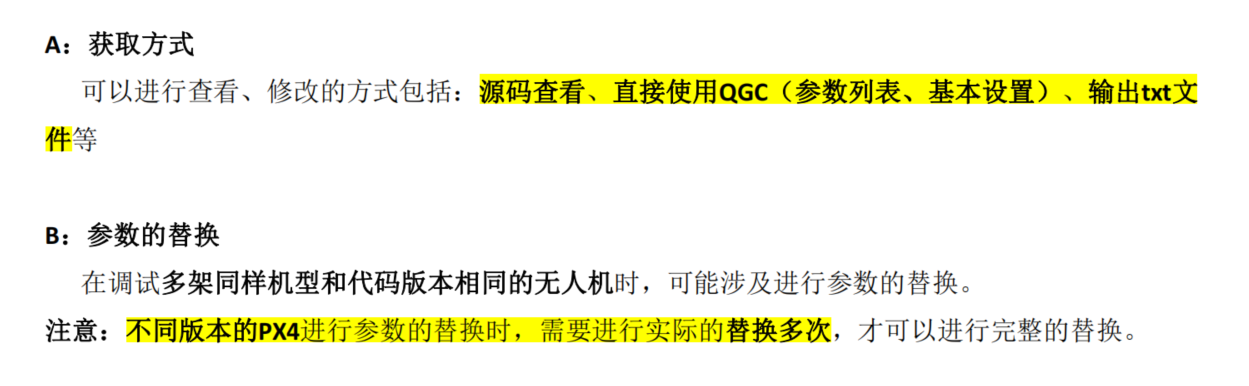

PX4参数的获取方式

image-20240218153513357

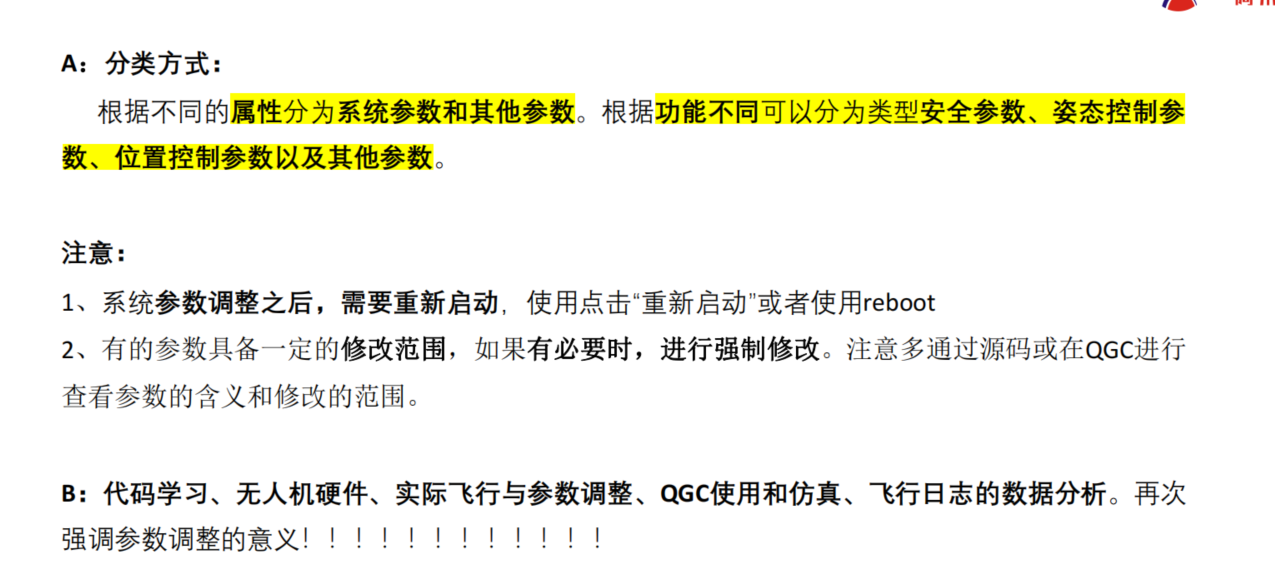

PX4参数的分类

image-20240218163008631

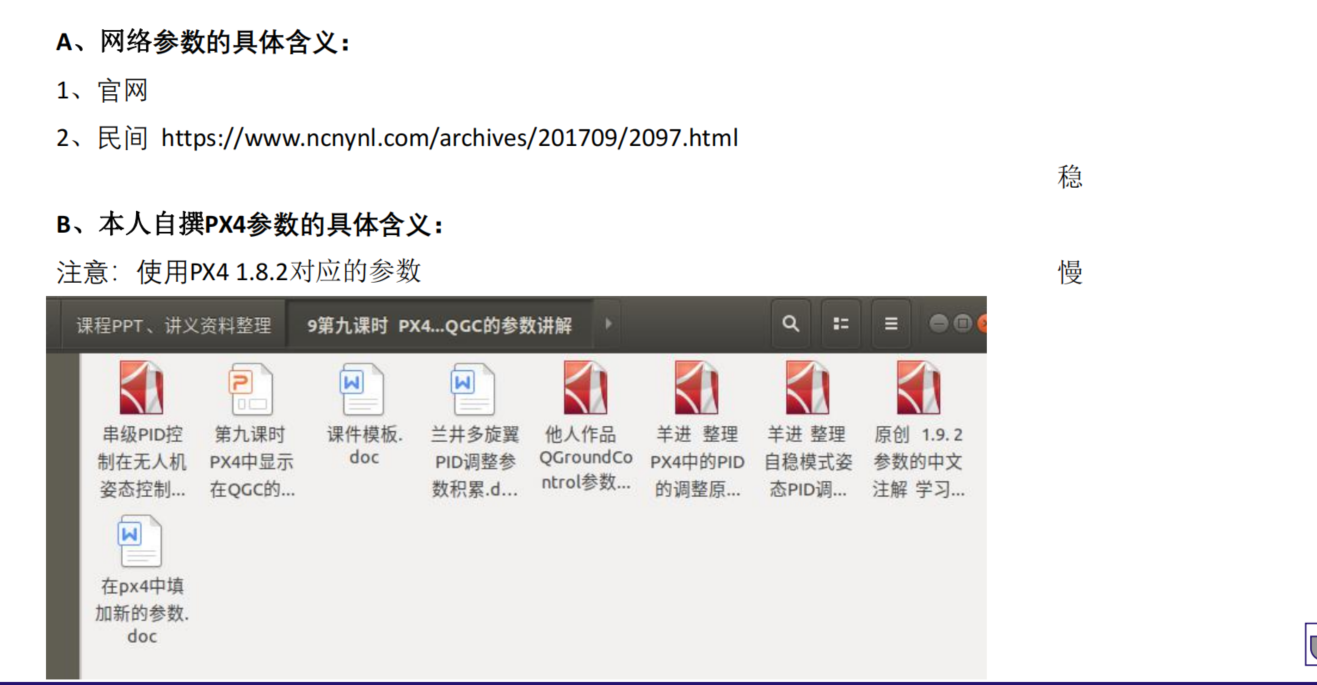

PX4常用参数的意义和调整注意事项

image-20240218163026514

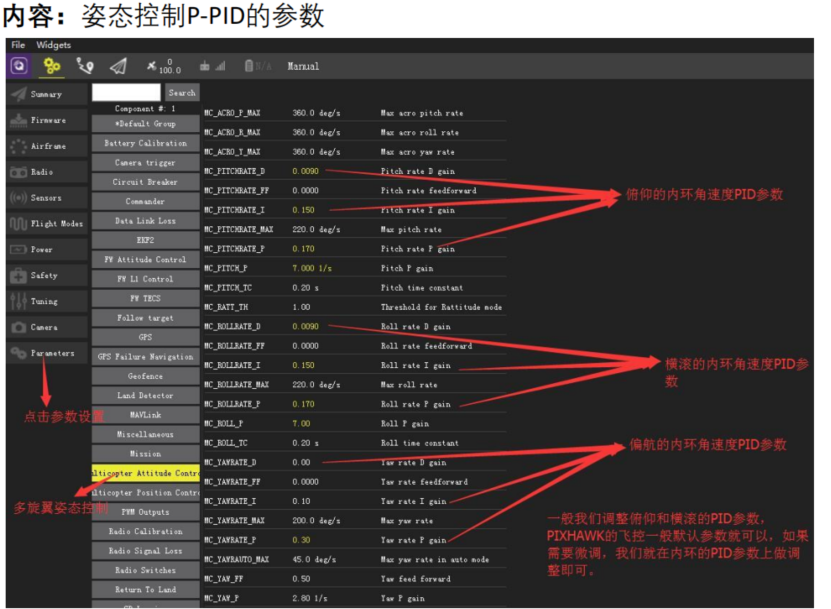

PX4的姿态控制和位置控制参数

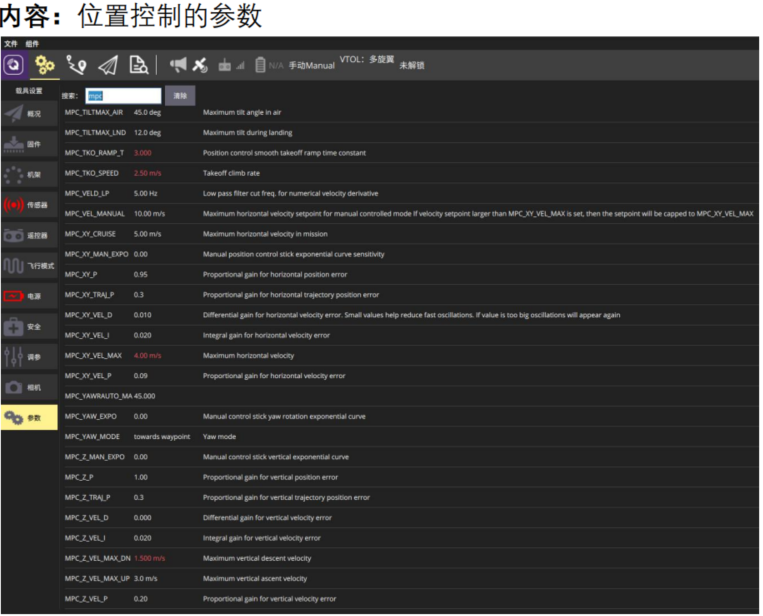

image-20240218163106106

image-20240218163125529

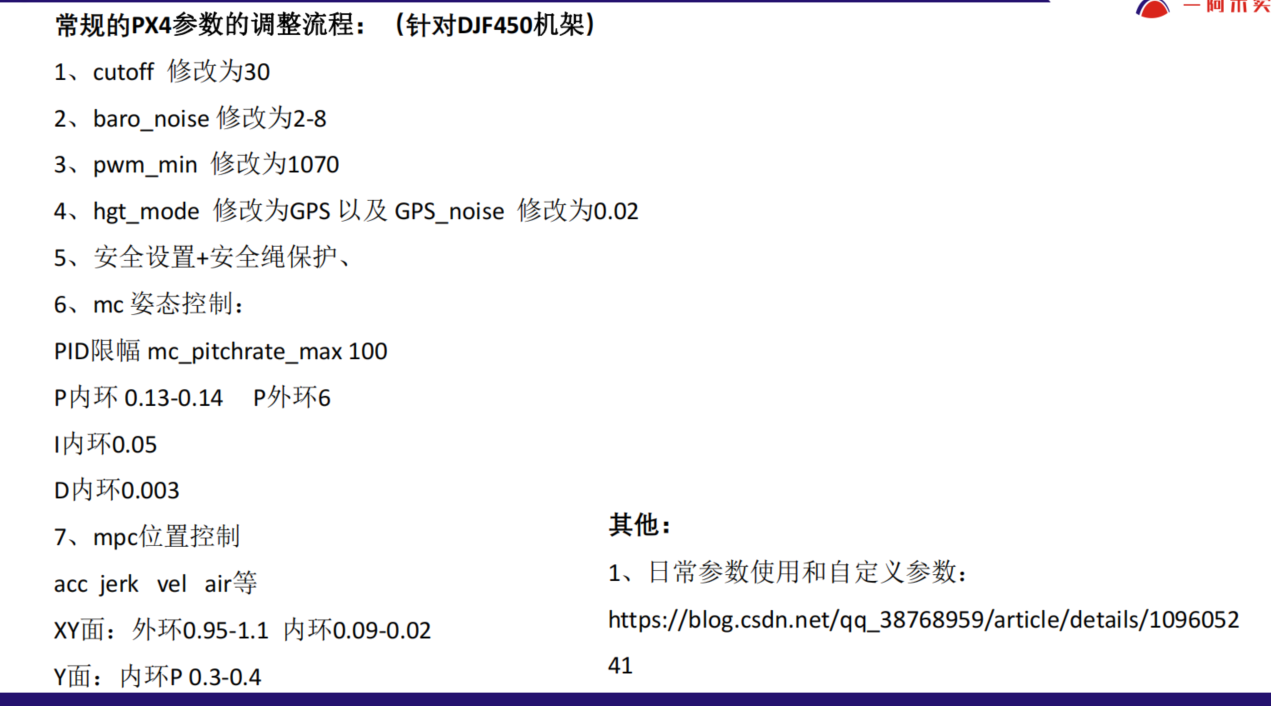

常规的调整参数流程

日常参数使用和自定义参数

image-20240218164905466
