Simulink搭建串联二自由度机器人并求解工作空间

目录

引言

1.建立机器人模型

1.1机器人模型

1.2搭建机器人模型

1.3创建刚体树

1.4建立机器人模型

1.5正运动学

 结论

---

引言

使用Simulink搭建机器人并求解各工作空间的关系。首先需要借助simscape工具箱对机器人进行建模，之后在其工作空间驱动该机器人，借助算法来控制机器人旋转角度。在基本的水平上到达工作空间的特定点，有两种方法。一是，命令关节旋转到一定的角度，该角度旋转限制内关节和当前关节旋转到特定角度时，末端执行器到达工作空间的相应点，该方法为正运动学；但是在实际中，我们知道末端执行器应该到达所需位置，而且有时会有多个关节角度将机器人带到工作空间的同一点，因此很难直接提供将机器人到达预期位置的关节角度。为了满足这些要求，将工作空间的点并为关节，生成关节角，当关节穿过关节时，末端执行器会到达指定位置，该方法为逆运动学。

在本例中，将使用正运动学算法驱动机器人。

1.建立机器人模型

1.1机器人模型

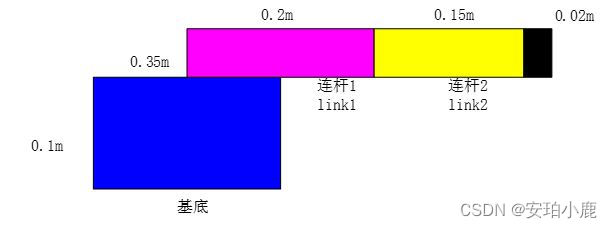

使用Simulink建立串联二自由度机器人。底座为高0.1m，半径0.35m的圆柱体，两个连杆分别为长0.2m、0.15m的长方体。

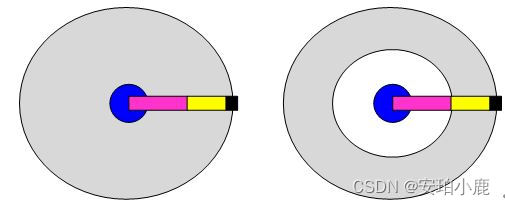

俯视图机器人的工作空间（如图2所示），当机器人开始移动时，灰色区域为其工作空间（图2左），当限制关节2运动，灰色区域为机械臂运动空间（图2右），工作空间为一个圆盘。

1.2搭建机器人模型

在Simulink中，创建的机器人仿真(具体步骤不在这里陈述了)。

在搭建机器人模型时，共用到七次刚性转换。

如图所示

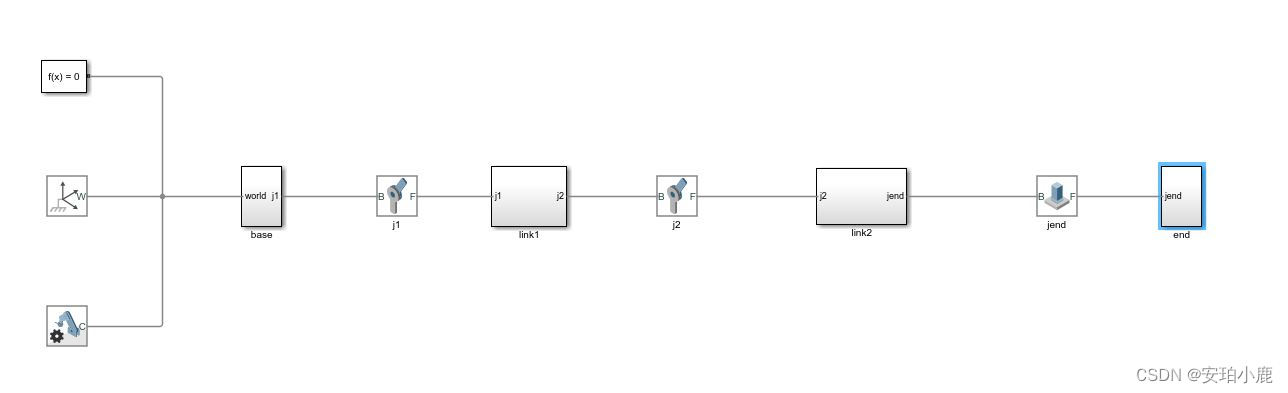

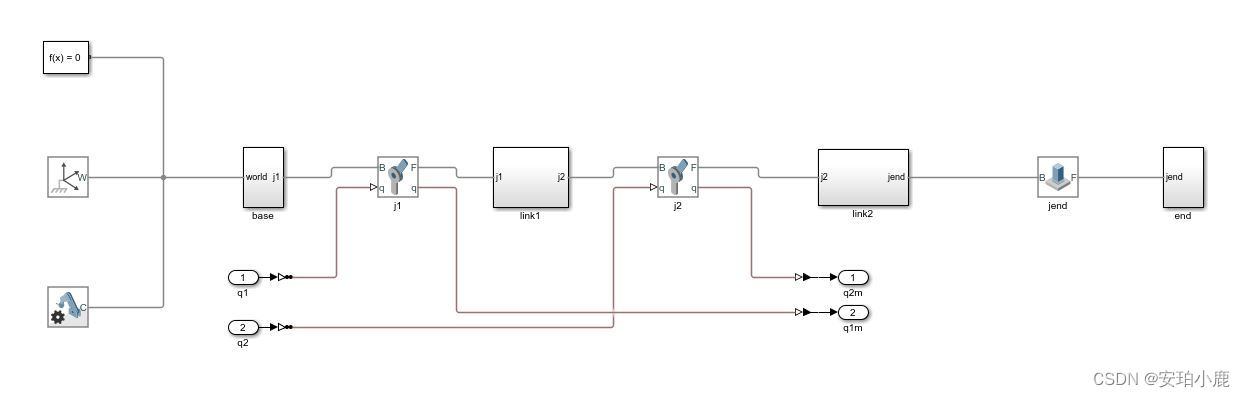

机器人模块

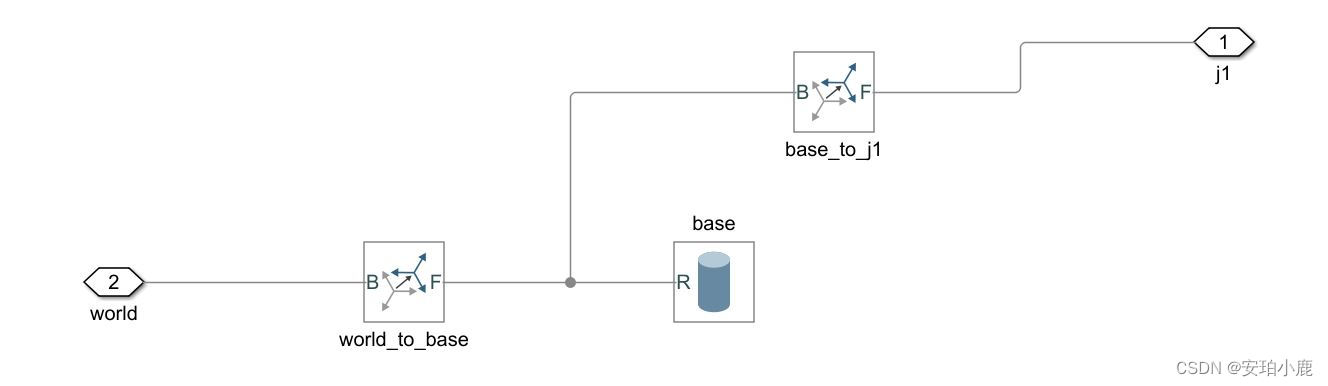

base模块

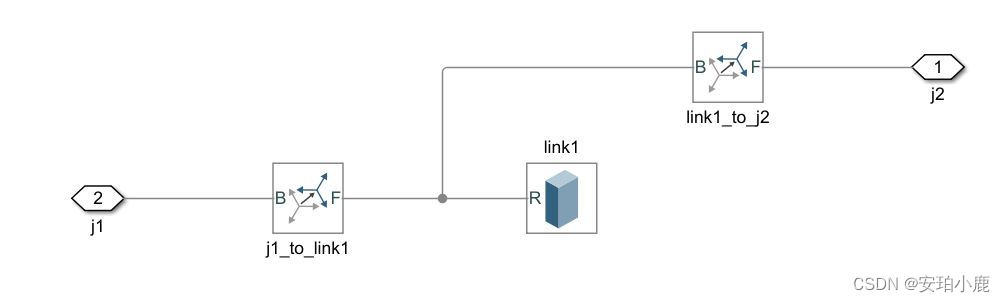

 link1模块

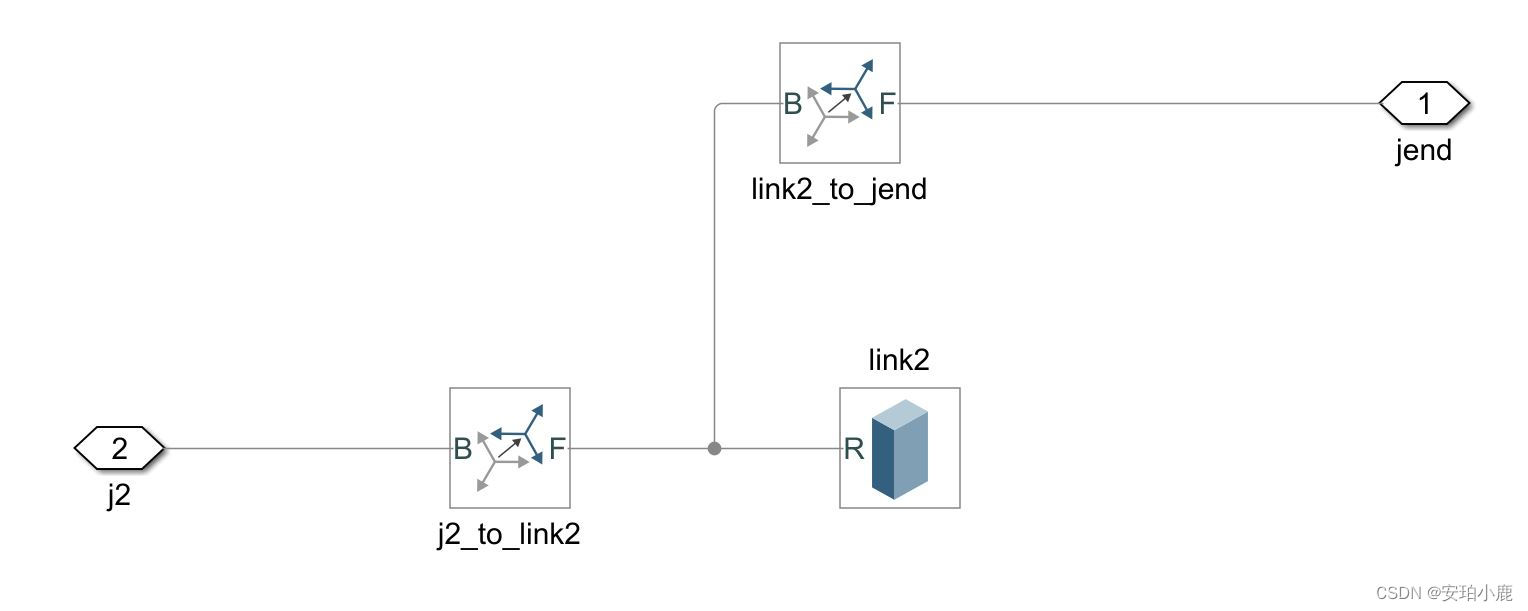

 link2模块

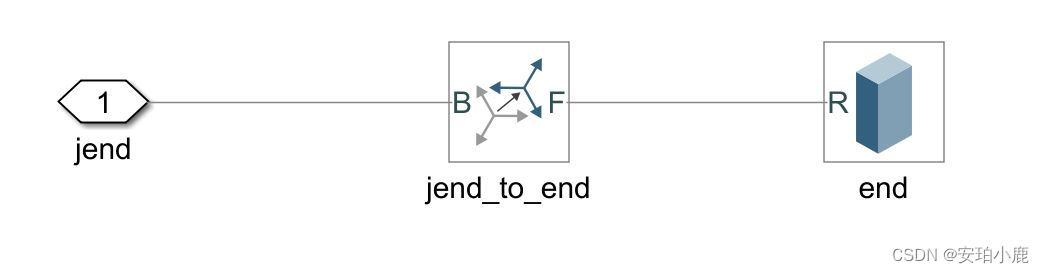

 end模块

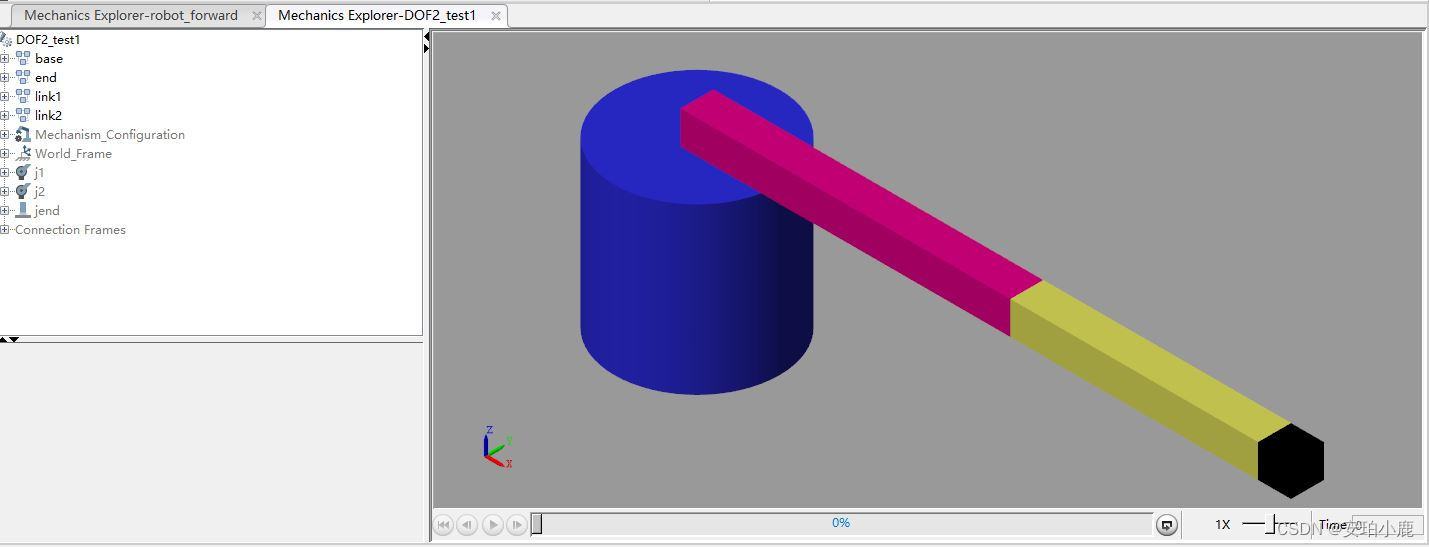

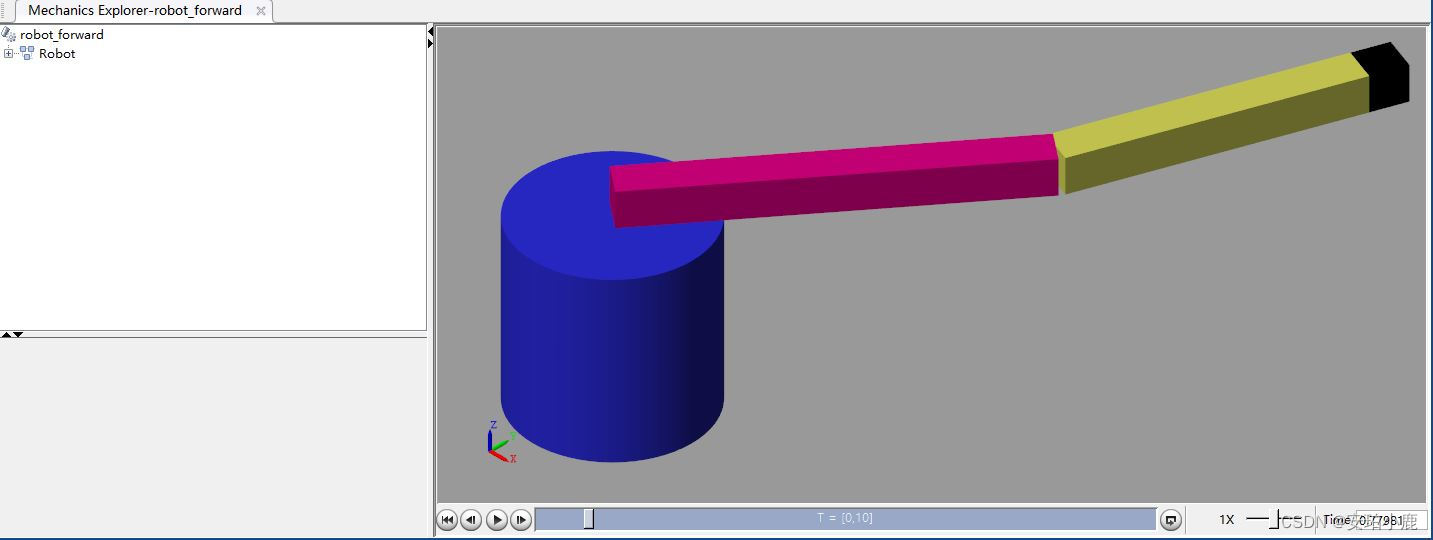

运行该Simulink文件，可以看到搭建好的机器人模型。

1.3创建刚体树

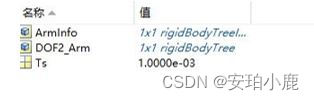

通过以上步骤，已经成功建立机器人模型。使用函数importrobot，创建一个刚体树，这个刚体树可以在Robotics System Toolbox中使用。importrobot函数用来导入机器人，在函数中需要输入包括机器人simscape模型的Simulink模型文件。

clear;

Ts = 0.001;  %采样时间为1s
[DOF2_Arm,ArmInfo]=importrobot('DOF2_test1'); %导入模型,创建刚体树并将其命名为DOF2_Arm



1.4建立机器人模型

 机器人运动模型里还需要用到相应的运动算法，机器人模型和其他模块。需要设置关节属性。

1.5正运动学

为机器人提供两个角度，机器人内部的两个关节将在提供的两个角度上移动，最后测量该角度，检测是否在指定角度上移动。计算机器人在x、y、z坐标中的物理位置。

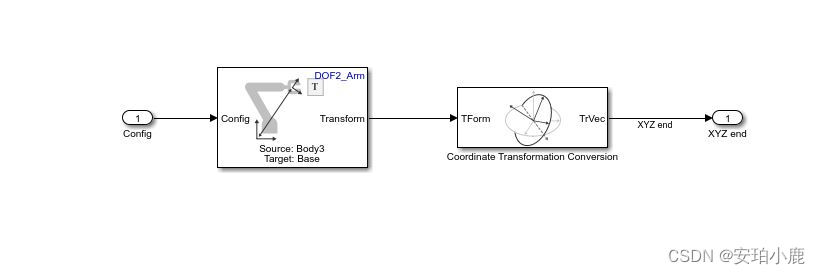

 添加正向运动块，用机器人的角度，提供末端执行器的位置。

进入Robotics System Toolbox中，选择变换块，该模块需要刚体树并进行配置。接着进行齐次变换，包括末端执行器的方向和位置，来获取位置信息。需要一个内部坐标变换转换块，使用输入作为齐次变换，以平移向量形式作为输出，将会表示平移向量或者末端执行器的x、y、z位置。使用示波器查看，显示末端执行器的x、y、z位置，在示波器的上边两个端口，显示给出的关节位置和机器人所在的关节位置。

执行该文件，看到机器人正在运动。

示波器显示运动状态。 第一、二波图展示了j1、j2的位置，图三中的三条线表示末端执行器x、y、z的坐标，因为是平面机器人，所以z坐标保持不变，在设置中，他的坐标为0.11。黄线表示x，蓝线表示y。

 结论

使用simscape工具箱创建了一个模型，使用该模型生成刚体树，创建刚体树之后，Robotics System Toolbox使用算法。然后使用正弦发生器为机器人的两个关节提供角度，理想情况下应遵循这两个角度，测量机器人是否遵循。通过示波器观测。对于正向运动学，采用了两个关节旋转的位置或角度，将这两个关节提供给机器人工具箱中的正向运动学模块，并且该正向运动学算法计算了末端执行器在x、y、z平面中的位置。
