CCD (concurrent clock-data optimization)

之前说multisource时 （Multi-Source Clock Tree Synthesis (MSCTS)简介），挖过要整理CCD的坑，现在填坑。理解的比较浅请指正~

根据字面意思可知CCD 技术包含两层含义：

1，CUS: useful skew computation，通过调整到各个sinks 的latency来达到最优的WNS/TNS

2，NPO: data-path opt，优化data path提高timing picture，便于更好的利用useful skew

几个关键的参数与设置：

1，Primary corner: 所有corners 的代表，一般指定的是最差的corner，该corner 下的worst cell/wire delay across all the corners

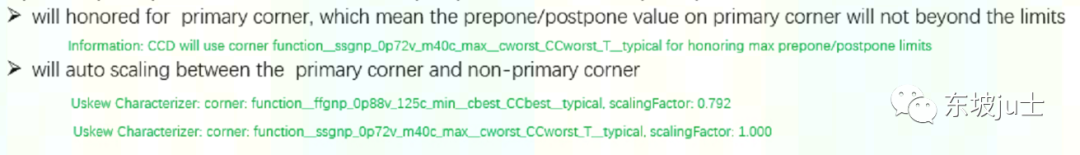

2，Prepone &Postpone value：指的是往前推和往后推的skew 值，一般会使用ccd.max_prepone & ccd.max_postpone来指定(相当于useful skew limits)；primary corner不会超过设定的limits，同时非primary corners会根据实际场景调整对应的limits （scalingFactor <=1），如下图所示：

3，分别针对setup/hold设置effort : ccd.timing_effort & ccd.hold_control_effort，这两种一般是优化TNS为主

4，优化setup 的WNS（应用于clock_opt & route_opt）: ccd_fmax_optimization_effort

5，针对某些pins 设置limits:

set attribute [get_pins *] ccd_max_prepone/ccd_min_preponr 0.1

6，不让某些pins使用CCD opt 引擎：

This app option is used to exclude the sink pins with attribute ccd_respect_cts_fixed_balance_pin during CCD opt and the tool will not adjust the latencies of these pins

ccd_respect_cts_fixed_balance_pin -value [false|true|upstream]

set_attribute [get_pins *] ccd_respect_cts_fixed_balance_pin true

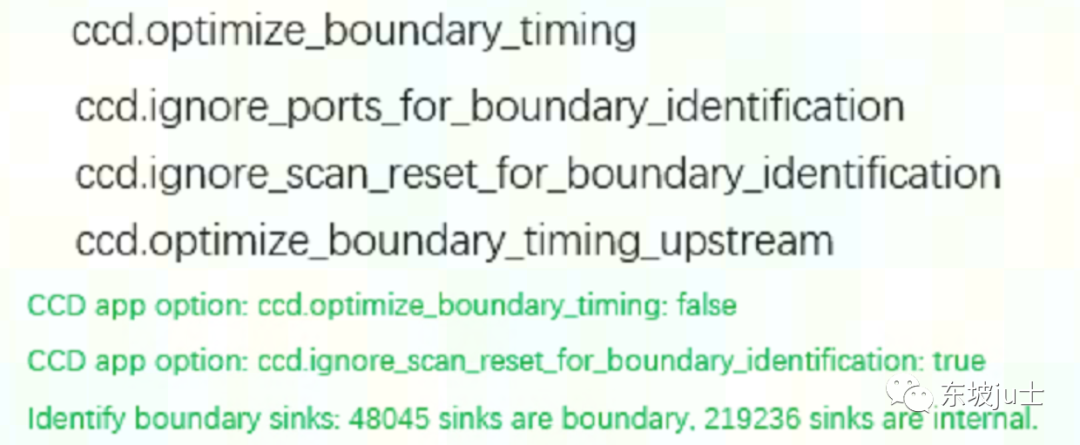

7，CCD skewing on I/Os

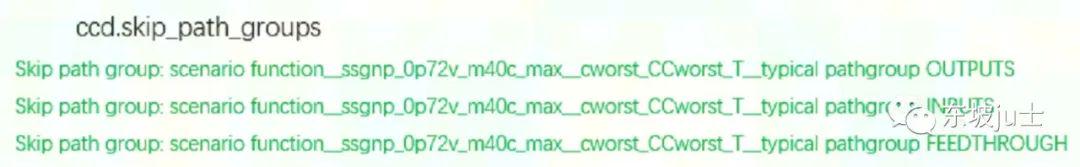

8，不对某个path group使用CCD OPT，或者不对某个scn使用

ccd.ignore.scenarios

9，Target CCD :

通过哪些方法可以得到skew值？

1，before_cts之前使用report_timing

2，做过时钟之后使用report_clock_balance_points

3，一般log中都会有显示，如果是user自己设置的会体现在 -delay 后面，如果是工具自行derived的会体现在-offset 后面。

eg: set_clock_balance_points -balances xx -delay 0.300 -offset 0.010

以FC为例，CCD何时被唤起？

default 情况下，inital opt 一般会进行三轮CCD，先low effort 然后medium 最后是high effort，每一轮都是先进行CCD然后进行NPO。

final opt 一般会有两轮CCD，先medium然后high，同样是先进行CCD然后进行NPO。

如何debug CCD？：

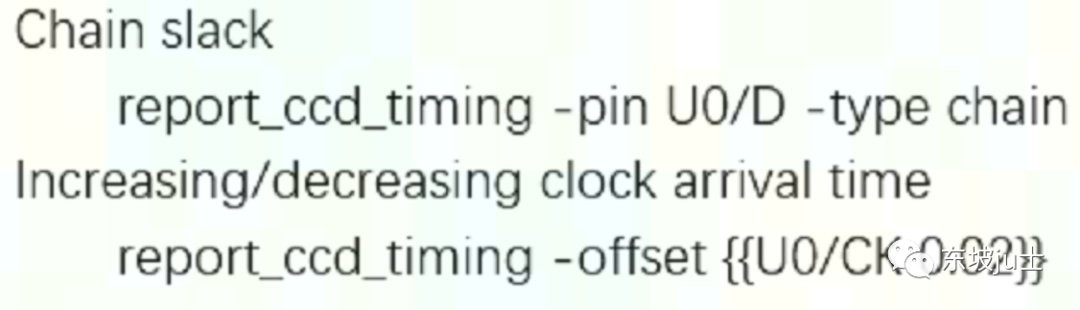

1，使用report_ccd_timing

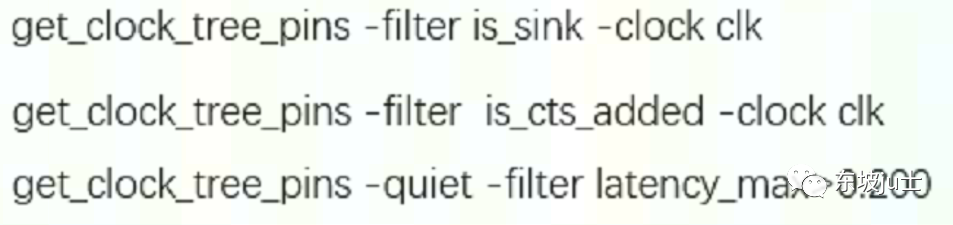

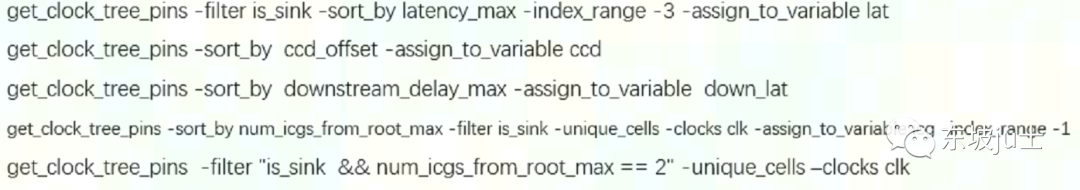

2，get_clock_tree_pins
