Xlinx相关原语讲解导航页面，想要了解更过原语，可以点击该链接跳转。

在此之前我对原语的理解就跟IP核一样，只是更直接的调用底层组件，事实也确实如此，也没有使用过原语，全部通过IP手册然后调用相关IP即可，比如锁相环，FIFO，FIR，FFT，ROM，RAM这些常用IP。

但此次在编写HDMI接口驱动的时候，需要将单沿采样信号变为双沿采样的信号输出，还需要把单端信号转换为差分信号输出。实现这些功能可以调用SelectIO的IP，但是这个IP包含IDDR、ODDR、IDELAYE2等很多功能，单独调用个别功能还是比较麻烦。

此时使用原语就可以只调用需要的组件，不需要去考虑其余组件参数设置，就方便很多，借助此次机会就对IDDR、ODDR、IDELAYE2、ODELAYE2、IDELAYCRTL、ISERDESE、OSERDESE等几个原语做了简要了解，并对原语的各个模式进行了仿真，本文最初是介绍IDDR的，但在介绍IDDR这些原语之前，还需要了解一下7系列FPGA bank的分类和区别，所以就有了本文。

1、什么是原语

原语(Primitive)是Xilinx针对其器件特征开发的一系列常用模块的名称，涵盖了FPGA开发过程中的常用领域，方便用户直接调用FPGA的底层组件。

Xilinx FPGA的底层组件分为10类，计算组件、IO端口组件、寄存器/锁存器、时钟组件、处理器组件、移位寄存器、配置和检测组件、RAM/ROM组件、slice/CLB组件以及G-tranceiver，相应的原语也分为10类。

举个例子，比如把FPGA的100MHz时钟信号转换为200MHz时钟信号使用，第一时间肯定想到使用锁相环进行倍频，然后就去调用锁相环的一个IP核，IP核的底层再去调用时钟组件的原语实现倍频。如果对锁相环的原语足够熟悉，那么用户就可以直接调用原语，省去中间Vivado/ise生成IP核的步骤，Vivado运行速度是很慢的，从而节省更多时间。

一个稍微复杂点的IP核包含参数很多的，只是常用的配置就那么几个，比如锁相环IP常用参数就配置输入时钟频率，输出时钟频率、相位、占空比就行了，但实际上这个IP核还有很多参数没有配置，只是使用了默认参数而已。在调用原语时，通常也只需要关注常用的参数配置即可，但是第一次使用相关原语，还是推荐查看手册，了解每个参数的含义，将参数使用方式整理，便于后续灵活使用。

对原语的调用可以理解为调用相同组件的IP。

由于后续HDMI、千兆网相关接口需要用到一些原语，所以最近将相关原语手册(UG471)进行整理、仿真，便于后续使用，涉及原语有IDDR、ODDR、IDELAY、ODELAY、ISERDESE、OSERDESE等。这些原语都属于IO组件的原语，IO组件的原语如下表1所示。

表1 IO组件的原语

原语	功能
BUFIO	IO本地时钟缓存
DCIRESER	FPGA配置成功后DCI状态机的复位信号
IBUF	IO单端口输入缓存
IBUFDS	IO差分端口输入缓存
IBUFG	时钟专用引脚单端输入缓存
IBUFGDS	时钟专用引脚差分输入缓存
IDDR	双边沿数据输入寄存器
IDELAY	输入延迟组件
IDELAYCTRL	延迟组件控制模块
IOBUF	单端口双向缓冲器
IOBUFDS	差分端口双向缓冲器
ISERDES	串行输入转并行
KEEPER	双向端口监控结构
OBUF	IO单端口输出缓冲
OBUFT	三态输出缓冲器
OBUFDS	单端转差分输出
OBUFTDS	差分三态输出缓冲
ODDR	双边沿输出寄存器
OSERDES	并行输出转单端
PULLDOWN	输入端寄存器下拉至GND
PULLDOUP	输入端寄存器上拉至VCC

2、zynq 7000系列bank分布

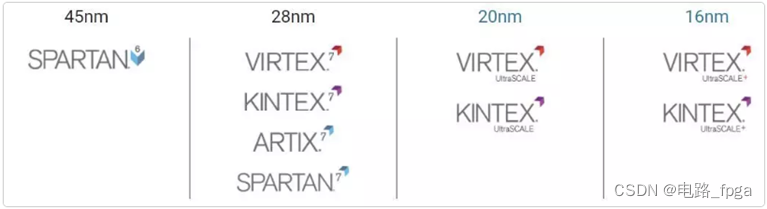

xilinx7系列FPGA主要包括：Spartan®-7、Artix®-7、Kintex®-7、Virtex®-7，其性能/密度/价格也随着系列的不同而提升。S7、A7、K7、V7的实际工艺不同，又构成了不同的FPGA系列，如图1所示。
在这里插入图片描述

图1 Xilinx FPGA架构

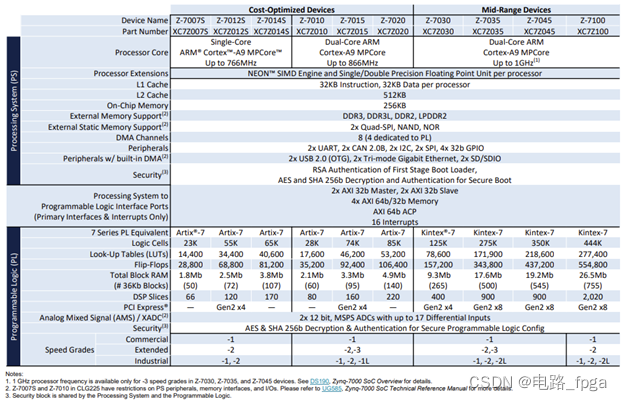

常见的zynq 7000就是采用28nm工艺生产的，如图2所示，该系列只有A7和K7两种，zynq 7030及以上的PL是K7，zynq 7020及以下都是A7。

在这里插入图片描述

图2 zynq 7000资源概括

Xilinx的FPGA bank主要分为三类，而zynq 7000系列只有 HR(最大电压支持3.3V)和HP(最大电压支持1.8V) 两种，HP的性能会比HR强，电压范围更窄。

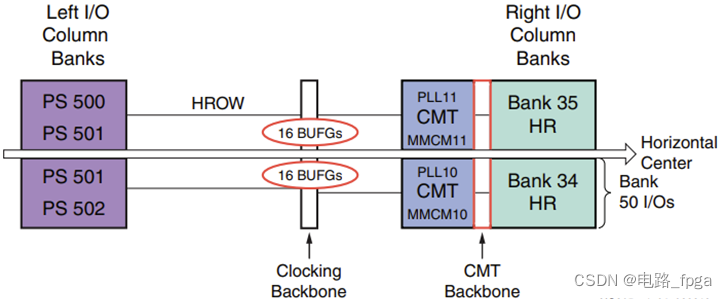

下面来看下zynq 7000各个型号的bank类型，如图3所示，为zynq7010的bank类型图，PL部分只有两个HR类型的bank。

在这里插入图片描述

图3 XC7Z010 和 XA7Z010 的Bank

图4是zynq 7015的bank类型图，PL部分包含三个HR bank和一个高速收发器GTP bank，可以用于万兆以太网和PCIE的数据收发。

在这里插入图片描述

图4 XC7Z015 Bank

图5是zynq 7020的bank类型图，PL部分包括四个HR bank，没有高速收发器相关的bank。

在这里插入图片描述

图5 XC7Z020、XA7Z020、XQ7Z020 Bank

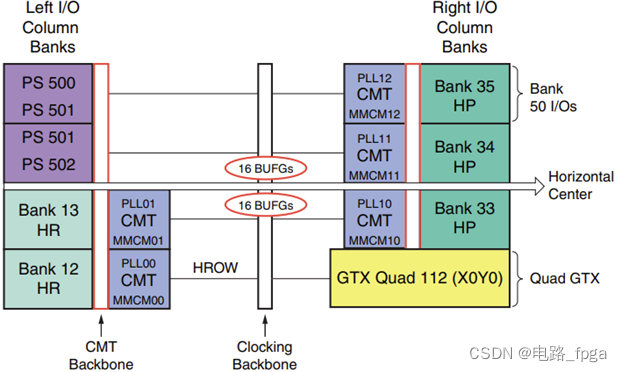

图6是zynq 7030的bank类型图，zynq7030属于K7系列，PS部分与前面的zynq都是一样的，PL部分有2个HR bank，还有3个HP bank，最后包括一个GTX的高速收发器bank。GTX最大速率接近GTP最大速率的2倍，提升比较明显。

在这里插入图片描述

图6 XC7Z030,、XA7Z030、XQ7Z030 Bank

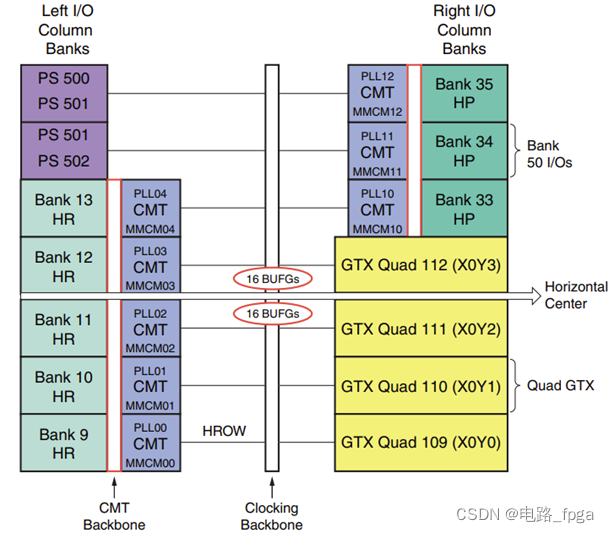

图7是zynq 7035、zynq 7045、zynq 7100的bank类型图，这几个芯片的区别在于逻辑资源的多少不同，bank类型一致，都包含5个HR bank，三个HP bank，四个高速收发器的bank。

在这里插入图片描述

图7 XC7Z035,、XC7Z045、XC7Z100 Bank

通过上面几张图可知，A7系列只有HR bank，而K7有HP bank，还会包含高速收发器bank。

3、Xilinx 7系列的HR BANK与HP BANK

A7只有高范围(HR) I/O bank，支持更广泛的I/O电平标准，最高支持3.3V，而K7有高性能(HP) I/O bank，旨在满足高速内存和其他电压高达1.8V的芯片间接口的性能， 表2是HR和HP I/O Bank中支持的功能。除逻辑资源不同外，另外的区别在于高速收发器的最大速率不同，A7的高速收发器是GTP，速率范围500Mb/s_{6.6Gb/s，因此A7无法实现万兆网，而K7高速收发器是GTX，速率范围500Mb/s}12.5Gb/s，能够实现万兆网的收发速率。

表2 HR和HP I/O Bank中支持的功能

Feature	HP I/O Banks	HR I/O Banks
3.3V I/O标准	不支持	支持
2.5V I/O 标准	不支持	支持
1.8V I/O 标准	支持	支持
1.5V I/O 标准	支持	支持
1.35V I/O 标准	支持	支持
1.2V I/O 标准	支持	支持
LVDS 标准	支持	支持
24ma驱动的LVCOMS和LVTTL	不支持	支持
VCCAUX_IO 电源轨	支持	不支持
数控阻抗 (DCI) 和 DCI 级联	支持	不支持
内部参考电压	支持	支持
内部差分终端 (DIFF_TERM)	支持	支持
IDELAY	支持	支持
ODELAY	支持	不支持
IDELAYCTRL	支持	支持
ISERDES	支持	支持
OSERDES	支持	支持
ZHOLD_DELAY	不支持	支持

注意上表中HR bank是不支持ODELAY原语的，没有相应的硬件支持。

除某些例外，每个I/O Bank包含50个SelectIO引脚，每个bank最末端的两个引脚只能作为单端I/O标准使用，其余48个引脚可用于单端或差分标准，使用两个SelectIO引脚组合在一起作为差分 (P/N) 对。每个SelectIO资源都包含输入、输出和三态驱动程序。

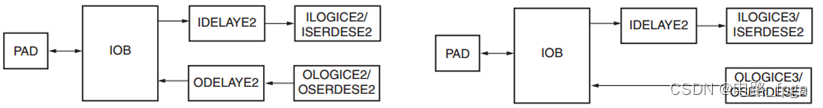

图8是HP bank与HR bank的IO模块，其中PAD是FPGA的金属管脚，IOB是输入、输出引脚的控制模块。FPGA的外部信号通过PAD进入FPGA，然后经过IOB，可能会经过IDELAY2延迟，进入ILOGICE2进行寄存或者双沿转单沿的处理，最后给FPGA内部。输出信号先在OLOGICE2进行寄存或者单沿转双沿信号，然后可能经过ODELAY2延时处理后输出到IOB模块，最后通过PAD引脚输出。

IDELAY2是输入数据的延时模块，可以调用原语实现，对于并行数据，可能信号的PCB走线并没有做等长处理，导致并行数据不同位到达管脚的延迟时间不同，此时就以PCB走线延迟最长位标准，将其余信号进行延迟，从而实现数据对齐。输出端口延迟的原理一致，只不过只有K7的HP bank才有ODELAYE2结构。

在这里插入图片描述

图8 7系列IO模块(左侧HP bank，右侧HR bank)

ILOGICE2和ILOGICE3的结构差不多，区别在于ILOGICE2没有零保持延迟元件(ZHOLD)，不能调用ZHOLD_DELAY原语。ILOGICE2和ILOGICE3都可以实现组合逻辑输入、寄存器输入、以及DDR双沿采样(IDDR)输入，并不能通过原语直接调用ILOGICE2，只能通过原语调用IDDR去使用ILOGICE2资源。ISERDESE2可以实现串行双沿采样转换为并行单沿采样，OSERDESE2与ISERDESE2功能刚好相反，比如实现HDMI接口时可以使用ODDR实现单沿转双沿，但是使用OSERDESE2会更方便，还能同时实现并行转串行，根据实际情况选择对应原语即可。

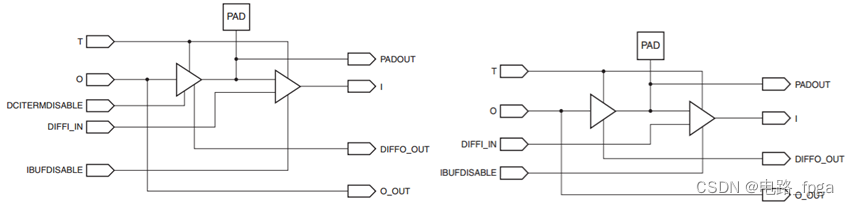

图9左侧是HP bank的IOB结构，右侧是HR bank的IOB结构，HP bank多一个可以控制数控阻抗(DCI)的信号DCITERMDISABLE，其余结构都一样。其中PAD是FPGA的金属管脚，该管脚可作为输入也可作为输出，通过I、O信号实现单端输入、输出，DIFF_IN和IDFFO_OUT实现差分输入、输出，但是差分信号需要两个管脚进行配合实现。

在这里插入图片描述
