图形学进阶——Early-Z和Z-prepass

关于Early-Z和Z-prepass

百人计划学习链接：【技术美术百人计划】图形 3.5 Early-z和Z-prepass

一、回顾深度测试

1. 渲染管线中的深度测试

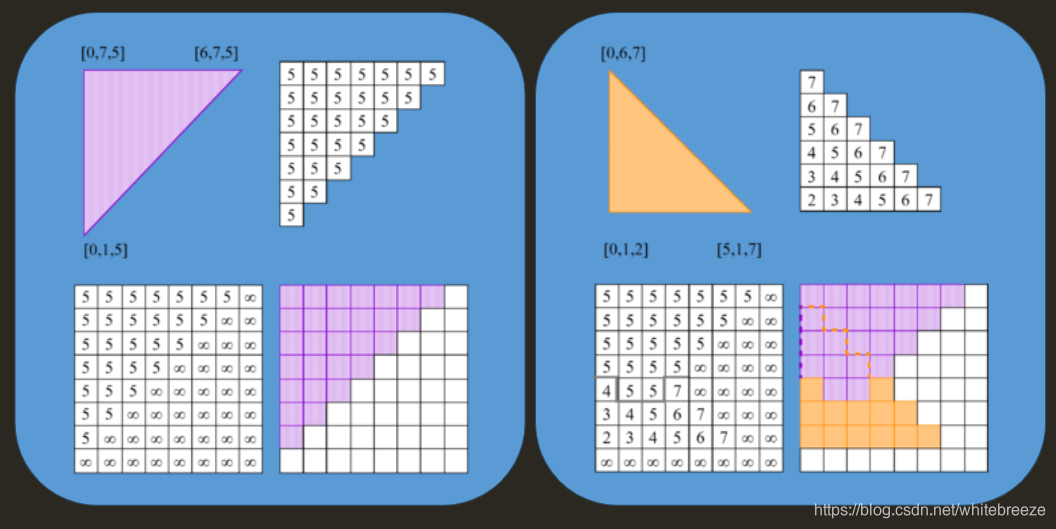

2. 深度测试的作用与实现

作用：为了解决物体可见遮挡性的问题

进行深度测试后，能够确保只有在最前面的片元才会最终渲染出来

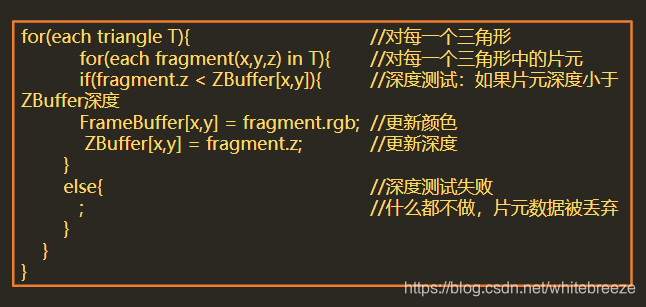

深度测试的流程：

3. 深度测试的问题

由于在传统的渲染管线中，深度测试的位置是在Blend之前，而此时的片元已经进行了片元着色器的计算，如果深度测试后被舍弃，就会造成大量的无用计算

因此，为了解决这个问题，需要使用Early-Z技术

二、提前深度测试——Early-Z

1. 什么是Early-Z？

就是在光栅化之后，片元着色器之前进行一次深度测试，没有通过测试的片元则不进行之后的片元着色器计算，因此来提高性能。

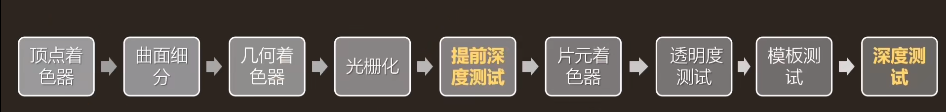

渲染管线中的Early-Z:

注：Ealry-Z中同样可以使用模板测试

2 . Early-Z的问题

在以下几种情况中，Ealry-Z会不生效

• 开启Alpha Test 或 clip/discard 等手动丢弃片元操作
• 手动修改GPU插值得到的深度
• 开启Alpha Blend
• 关闭深度测试Depth Test

注：前两点情况原理类似，由于手动进行了片元的丢弃，会导致深度测试筛选出的片元也可能会被舍弃；第三点是由于开启了Alpha Blend一般会关闭深度写入，所以也不会生效；第四点关闭深度测试自然不会生效

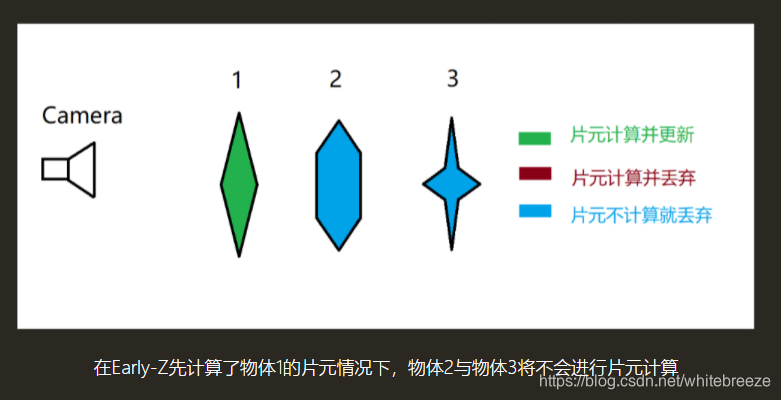

如何高效利用Ealry-Z

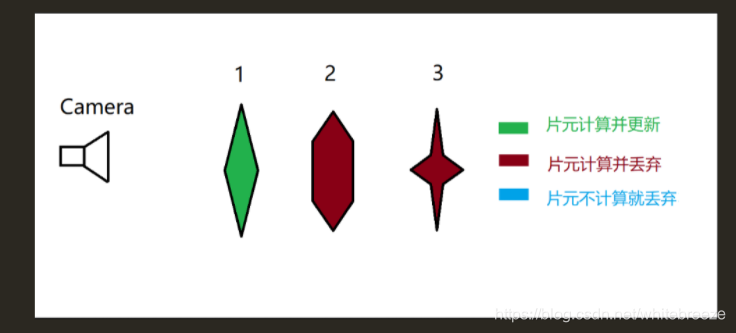

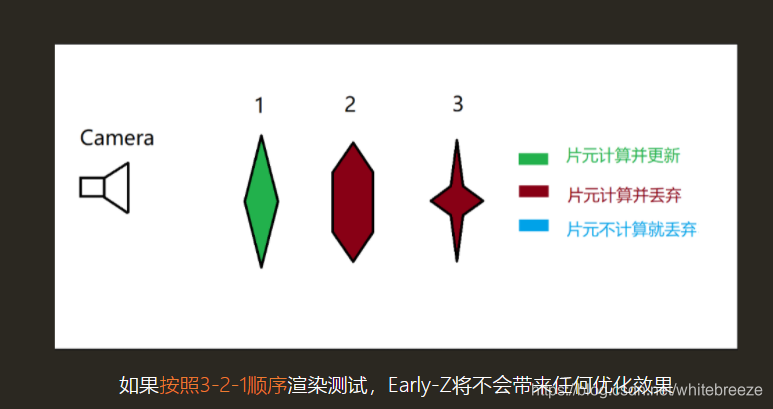

当物体按照离屏幕由远及近的顺序渲染时，每一个物体的像素依旧会通过深度检测，因此并不会减少像素着色过程。

三、使用Z-Prepass

1. 什么是Z-Prepass

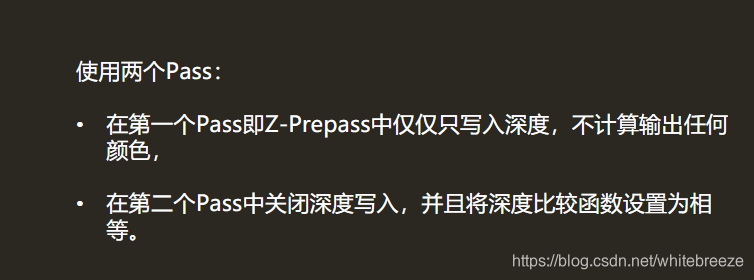

Z-Prepass首先对需要被渲染的物体先执行一遍渲染管线，但这个管线的像素着色器不执行任何操作，通过这种方法，借助深度检测机制，将离屏幕最近的物体的深度值写入深度缓冲区。
然后执行第二遍渲染管线，这次的管线使用第一遍渲染产生的深度缓冲区，并利用early-z技术，使得只有与深度缓冲区中深度值相等的被渲染。

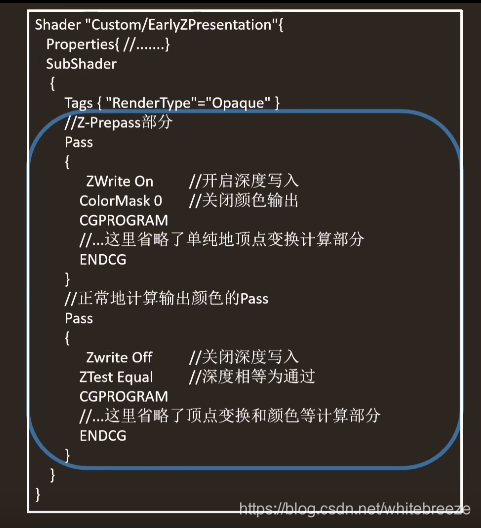

Shader中的使用案例：

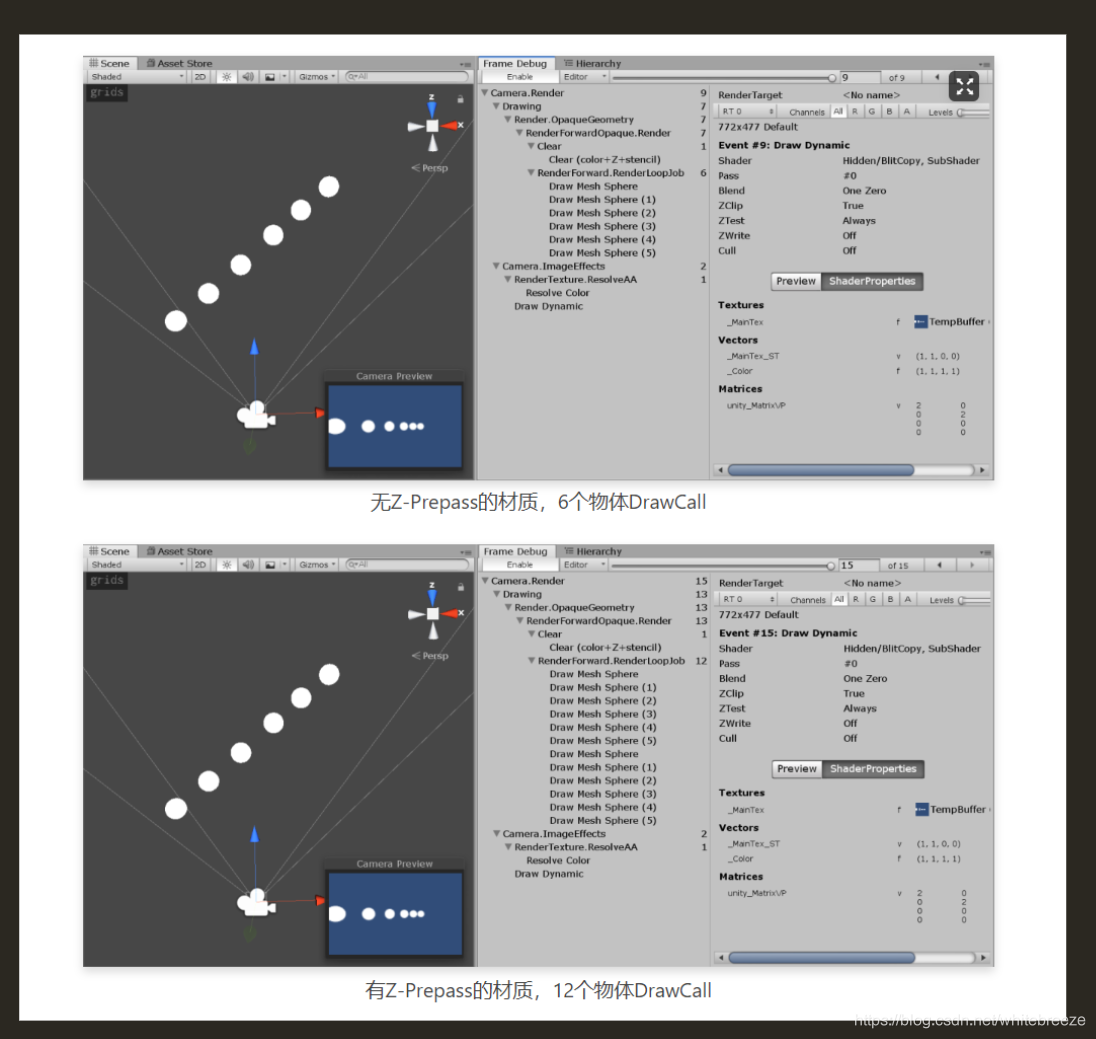

但是，这样会有动态批处理的问题

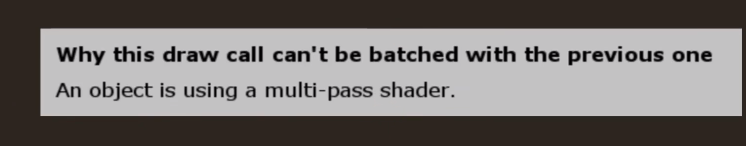

一个物体拥有多个Pass，是无法进行动态批处理的，因为也会带来Draw Call的问题

2. 如何解决

使用提前分离的方式：

具体的案例可以参考雨松MOMO的这篇文章：使用URP下
