Gizmos.color

这里可以设置可视化边界的颜色。如：
Gizmos.color= Color.red;
可设置边界为红色。

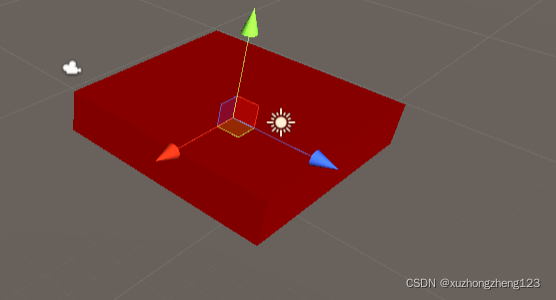

Gizmos.DrawCube

public static void DrawCube(Vector3 center, Vector3 size);
第一个参数需要给一个坐标，第二个参数需要设置描绘的长方体的长、宽、高的大小及比例。如：

// private void OnDrawGizmosSelected() {
        Gizmos.color = Color.red;
        Gizmos.DrawCube(transform.position,new Vector3(5,1,5));
    }

效果：
在这里插入图片描述

Gizmos.DrawFrustum

public static void DrawFrustum(Vector3 center, float fov, float maxRange, float minRange, float aspect);
float fov:垂直视野
float maxRange:截头远平面的距离
float minRange:截头近平面的距离
float aspect:宽高比
这主要用于绘制相机可视区域。

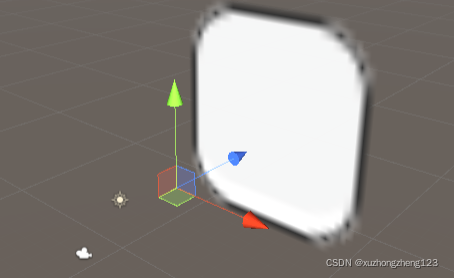

Gizmos.DrawGUITexture

public static void DrawGUITexture(Rect screenRect, Texture texture, int leftBorder, int rightBorder, int topBorder, int bottomBorder, Material mat = null);

//     public Texture myTexture;
    private void OnDrawGizmosSelected() {
        Gizmos.color = Color.red;
        Gizmos.DrawGUITexture(new Rect(5,5,10,10),myTexture);
    }

在这里插入图片描述

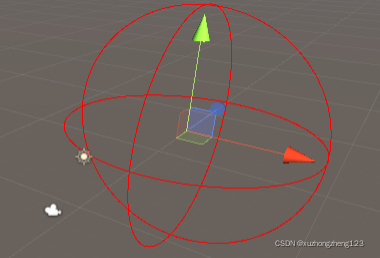

Gizmos.DrawWireSphere

public static void DrawWireSphere(Vector3 center, float radius);
这里可以描绘一个圆，第一个参数是设置圆中心的位置，第二个参数是设置圆的半径。如：
在这里插入图片描述

通过Gizmos.DrawWieeSphere检测范围中的物体

//  //设置一个碰撞器的数组
        Collider[] cols;
        //数组的成员为Center范围内的碰撞器
        cols=Physics.OverlapSphere(Center.transform.position, audRange);
        //遍历数组成员，寻找是否含有玩家
        foreach (Collider col in cols) { if (col.tag == "Player") { return true; } }

Center.transform.position应该和DrawWireSphere设置的中心相等, audRange应该与DrawWieeSphere设置的半径相等，这样就可以检测范围中的物体。
