Xilinx FPGA中HP HR HD bank分别是什么用途

在开发FPGA绑定管脚时，经常会看到HP Bank、HR Bank和HD Bank，它们分别是什么意思？分别可以适用于哪些应用个？
  首先我们要明确一点，这几个概念都是在7系列之后才有的，其中7系列的FPGA中有HP Bank和HR Bank，UltraScale FPGA有HP Bank、HR Bank和HD Bank，但并不是一个FPGA中会同时包含HP/HR/HD Bank。

• HP：High Performance

• HR：High Range

• HD：High Density

  HP Bank，从名字就可以看出来，应用于高性能也就是速度比较高的场景，比如DDR或者其它高速差分总线（不是gtx），由于速率比较高，Bank电压最高也只能到1.8V。

  HR Bank表示支持wider range of I/O standards，最高能够支持到3.3V的电压。

  HD Bank应用于低速I/O的场景，最高速率限制在250M以内，最高电压也是支持到3.3V

  Kintex UltraScale 和Virtex UltraScale中有HP Bank和HR Bank，Virtex UltraScale+系列中只有HP Bank，Zynq UltraScale+ MPSoC 和Kintex UltraScale+ 系列包含HP和HR Bank。

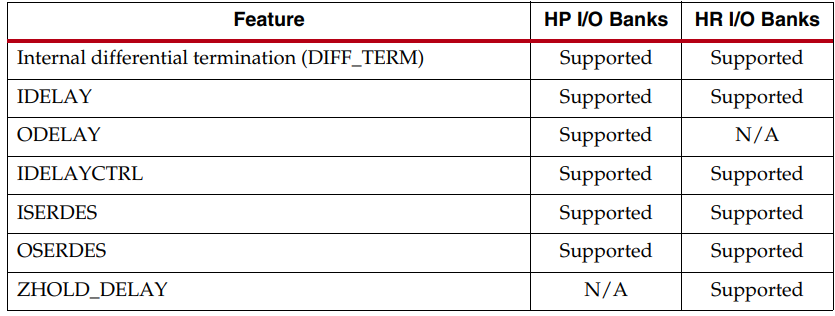

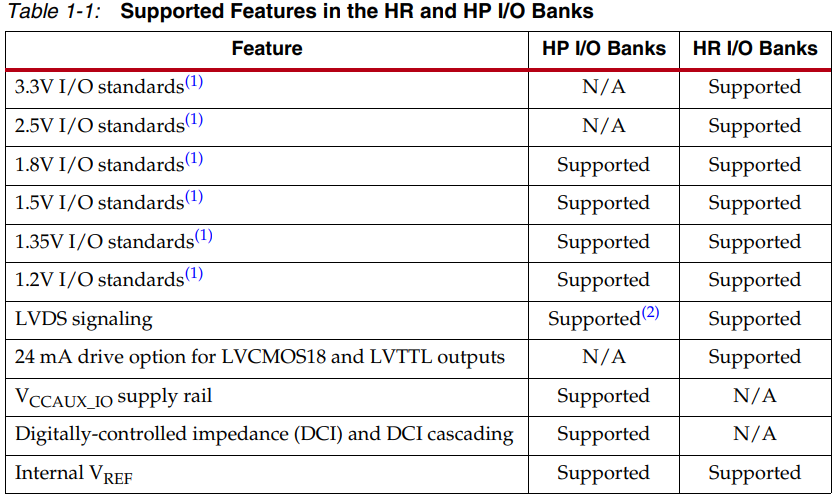

由于应用场景不同，支持的IO原语也有差异，下图是7系列FPGA HP Bank和HR Bank支持的特性：

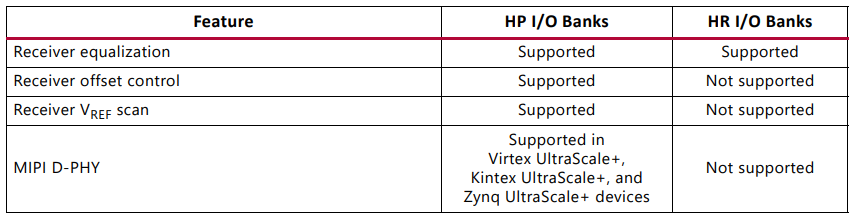

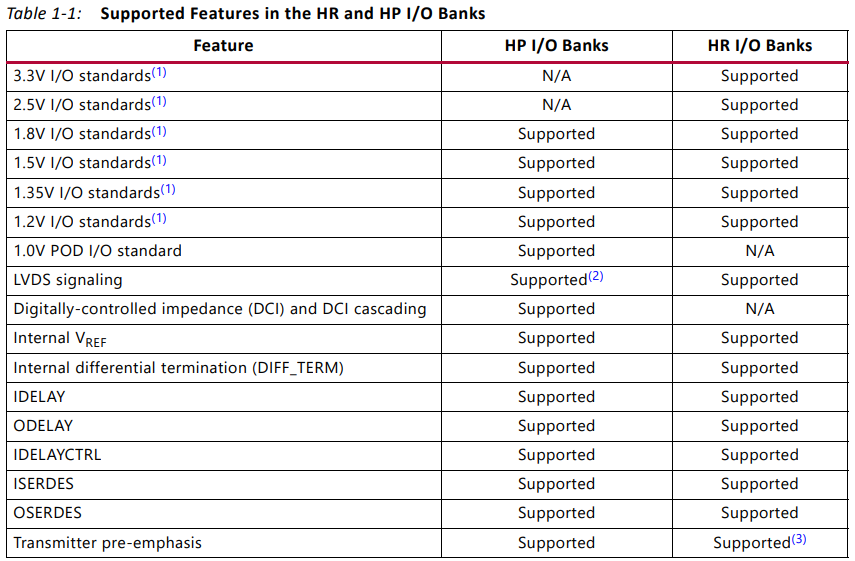

下图是UltraScale系列FPGA HP Bank和HR Bank支持的特性：

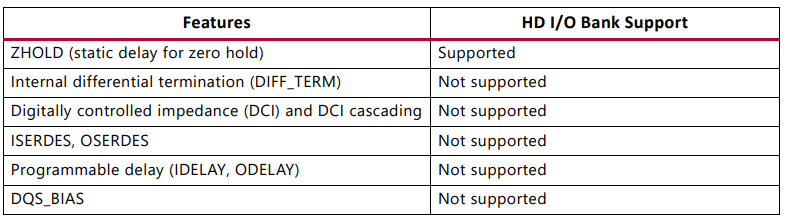

HD Bank由于相对特殊一些，单独列了出来：

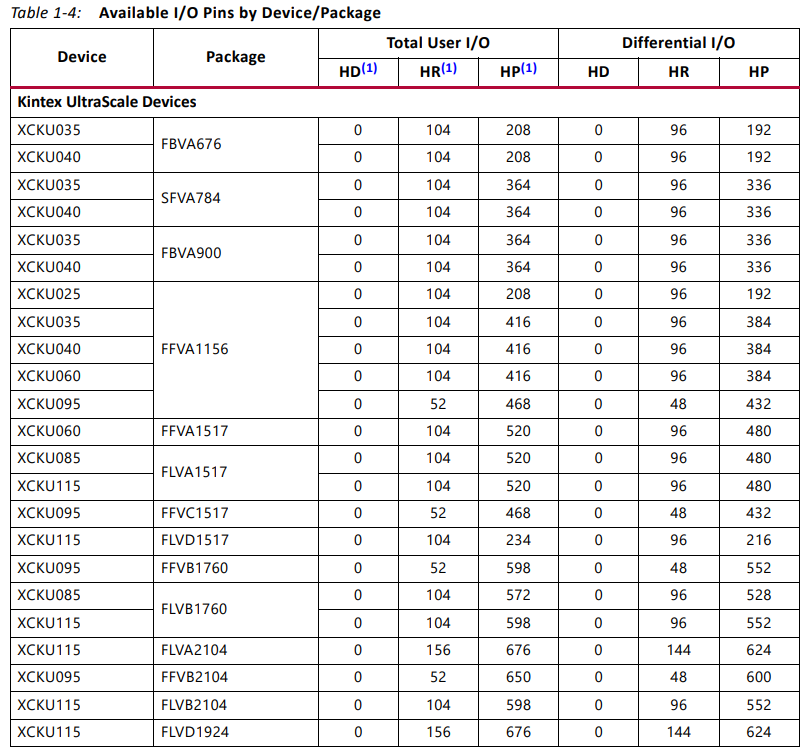

在UG575中也可以看到不同的FPGA中HR、HP和HD Bank的IO数量：

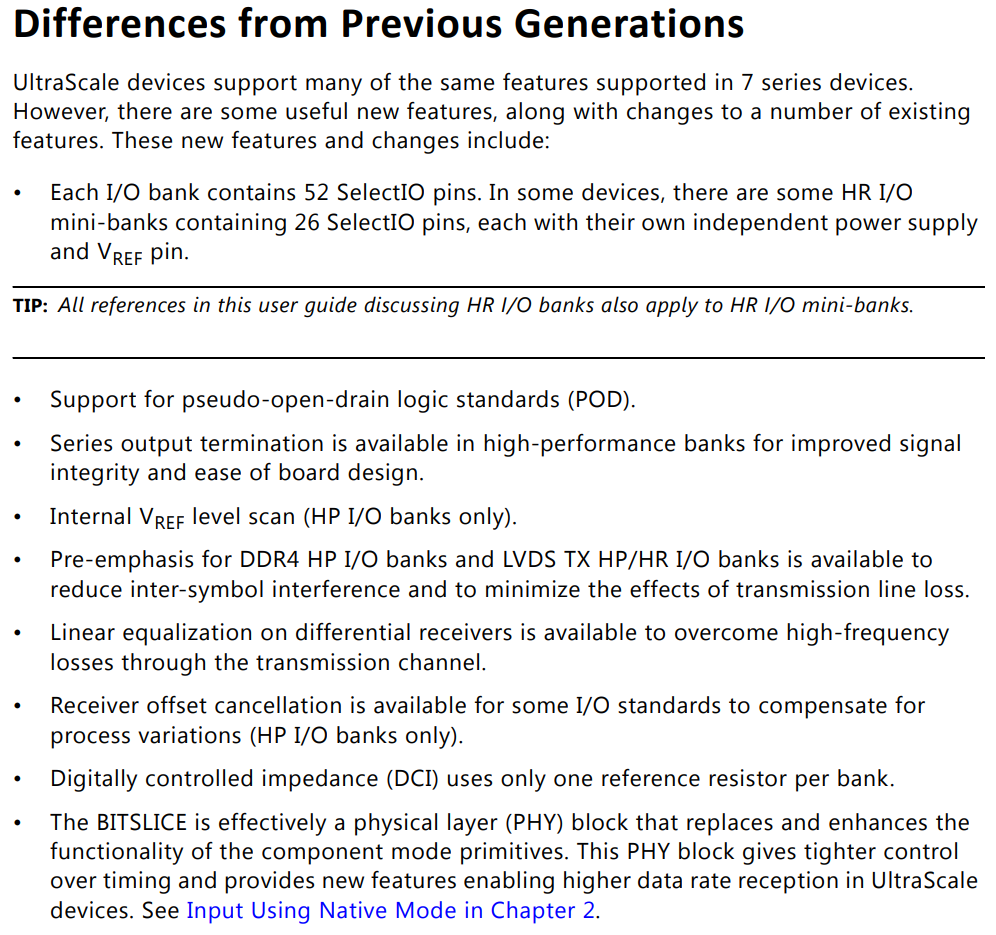

这里我们讲到了7系列和UltraScale系列，就顺便提一下UltraScale系列相对7系列的新的feature：
