电抗电路的串并联的转换

  根据 Series and Parallel Convert 博文整理了电抗器件等效串联、并联之间的转换计算公式。


▌01 串并联转换

---

  在实际中，谐振电路并不总是理想的串联或者并联谐振。在有些情况下，将串联或者并联电路进行转换，可以使得设计和分析电路变得简单。对于窄带电路，给出如下的一些转换公式。

1.串联和并联电路电抗Z

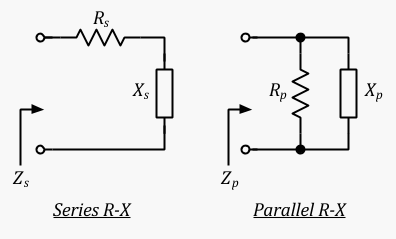

^{▲ 串联和并联电路}

  对于串联R-X电路，它们的电抗为：

  对于并联的电路，对应的电感为：

2.Q-因子

  电路的品质因子（Q-Factor）可以定义如下：$$Q=\frac{\mathrm{Im}\left(Z_i\right)}{\mathrm{Re}\left(Z_i\right)}$$

  因此，根据公式（1）可以定义串联、并联R-X电路的品质因子为：

  因为，Xs,Xp是与频率相关的，所以，品质因子Qs,Qp与频域也有关系。

3.串并联转换公式

  根据（1）（2）可以得到如下串并联电路转换的形式。

  由于

  如果在某些频率下，Qp=Qs>>1，此时可以有如下的简化公式：



▌02 实际电路

---

  在博文 无线节能线圈参数初步测试 中给出了两个线圈。它们的参数分别为：

A.小线圈

电感：9.466μH
电阻：105.2mΩ

B.大线圈

电感：13.07μH
电阻：1.191Ω

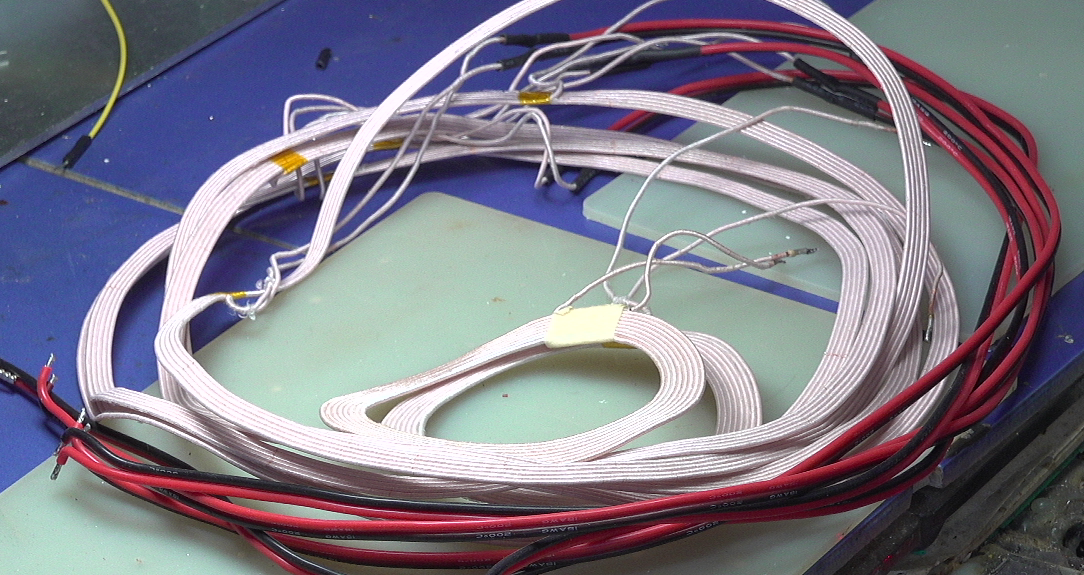

^{▲ 两款Litz线圈}

  如果通过电容分别将它们配置成f0=100kHz左右的谐振，它们的串联形式的电感和电阻，根据上面转换形式可以分别转换成对应的并联电感和电阻。

1. 小线圈

  线圈的Q值：

  等线并联电阻和电抗：
$$R_p=\left(1+Q_p^2\right).R_s=\left(1+56.54^2\right)\times 0.1052=336.41\Omega$$

2.大线圈

  线圈Q值：

  等效的并联电阻和感抗：

$$R_p=\left(1+Q_p^2\right)\cdot R_s=\left(1+6.895^2\right)\cdot 1.191=57.81\Omega$$
$$X_p=\left(1+\frac{1}{6.895^2}\right)\cdot \omega L=8.385$$



▌结论

---

  利用品质因子可以将R-X串并联电路之间的转换进行简化，便于分析谐振电路的参数。
