对机械臂的肩关节与肘关节编码器连接与设置



▌01 编码器

---

在 双旋转轴机械臂 的肩部和肘部安装有 角度编码器 ST-3806-15-RS ，通过角度编码器 STM32F103控制器 来对肩部和肘部的运动进行控制运动补偿。

在 三管脚机械臂控制命令 中总结了第一版测试软件（ 机械臂底层通信协议说明 ）所呈现的一些基本问题。其中关于运动不连续问题与编码器的读取与调试出现的鼓掌有关系。

本文对于角度编码器的安装、设置、与检测给出总结。

• 将肩部与肘部的角度传感器连接框 调试机械臂一体化控制电路：STM32F103控制器初步调试 对应的端口；
• 根据 角度编码器 ST-3806-15-RS 的方式对角度传感器进行通讯速率设置；
• 调整角度传感器的机械方位，使得 角度传感器极限位置与程序设置一致。



▌02 连接角度传感器

---

1.电路板连接传感器

电路板上存在两个5PIN的接口，他们位于电路板的下方。如下图所示：

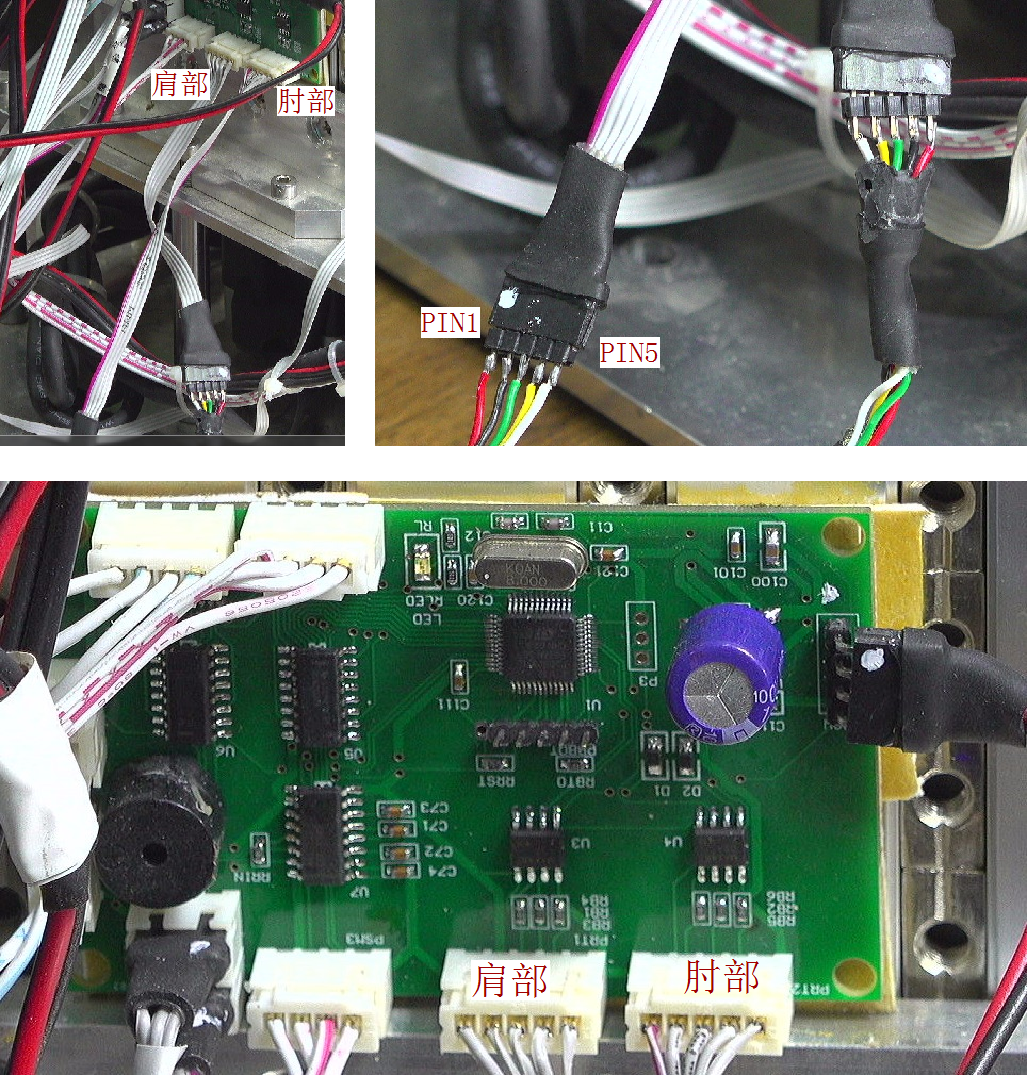

^{▲ 两个传感器连接到电路板}

2.角度传感器接口¹

根据 ST-3806系列单圈编码器 说明书 定义了角度传感器引线的功能与对应的颜色：

红	黑	绿	黄	白
DC5V DXC9-30V	GND	485A+	485B-	RESET

因此，根据控制板的电路板对于接口端口定义，将ST-3806传感器5pin接口颜色序列如下图所示：

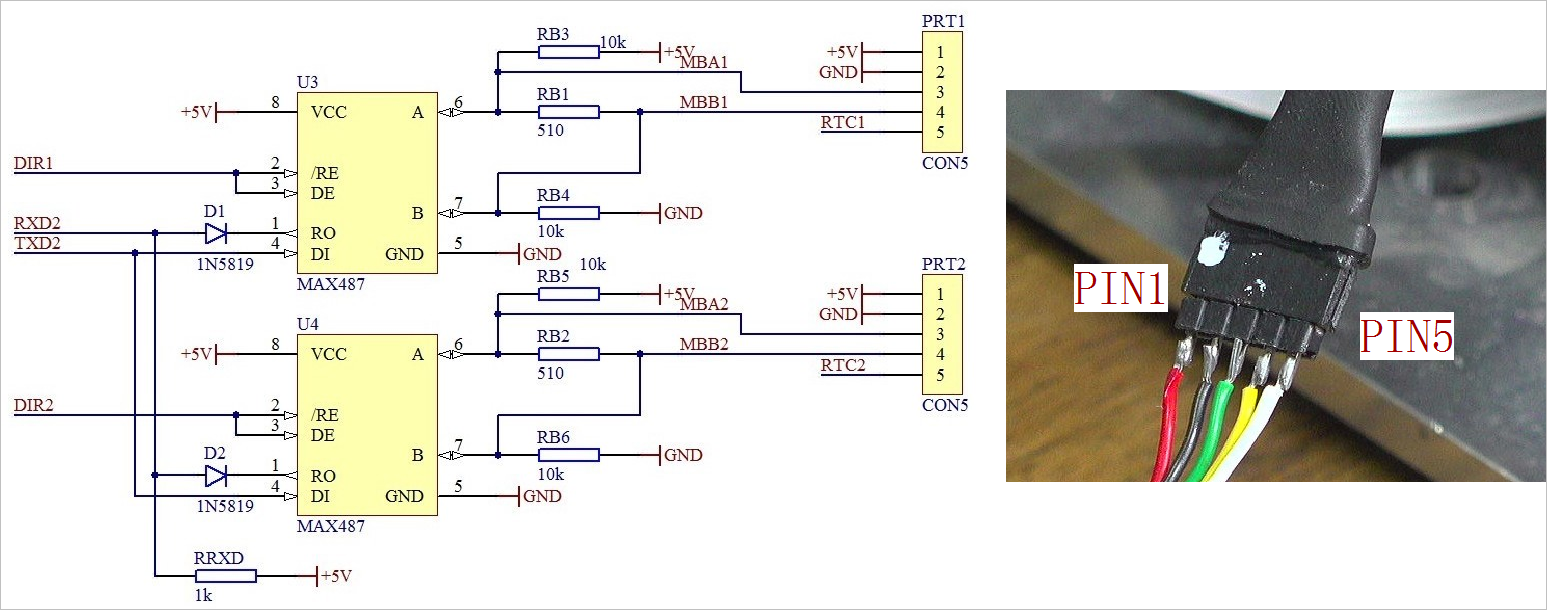

^{▲ 角度传感器SCH设计}

两个角度传感器分别对应的通道：

• 通道1：肩部角度传感器；
• 通道2：肘部角度传感器；



▌03 设置波特率

---

在使用两个角度传感器之前需要设置两个角度传感器 ST-3806-15 的波特率。出厂时的串口默认配置，波特率默认为9600bps，数据位8，无校验，停止位1；波特率可配置范围9600~115200bps，数据位为8 位，校验方式可配置为奇校验、偶校验或无校验，当为奇、偶校验时停止位为1 位，无校验时停止位为2。

为了提高角度传感器读取速度，需要将ST-3806的通讯波特率修改为115200。

下面给出分别设置两个角度传感器的过程，设置的方式、条件基本相同。

1.设置条件

根据ST-3806-15说明，传感器设置需要将其对应的RTC管脚(PIN5)拉高。下面通过一个短路线的电阻连接在对应的端口的PIN5与PIN1(+5V)，将RTC的电压拉高。持续时间超过10秒钟，然后将短路线拿开。经过复位之后，ST-3806的通讯波特率恢复到9600，这样便可以通过软件将ST-3806传感器重新设置到115200。

下图显示了对于通道1（肩部角度传感器）进行复位的过程。对于通道2（肘部角度传感器）复位使用相同的方法，都是将短路线短接接口的PIN1（最左），PIN5（最右）两个端口超过10秒钟，然后将短路线拿开。

^{▲ 对通道1（肩部角度传感器）进行复位}

进行复位之后，便可以使用下面的设置方法来改变传感器的波特率了。

■ 说明：在返回的第一版本的电路板，两个读取角度的端口始终出现问题。最后经过检修，更换了MCU（STM32F103），两个MAX485电路才恢复工作。为什么原来的接口电路损坏了呢？

猜测：有可能原来在使用过程出现了高压将原来的接口电路损坏了.

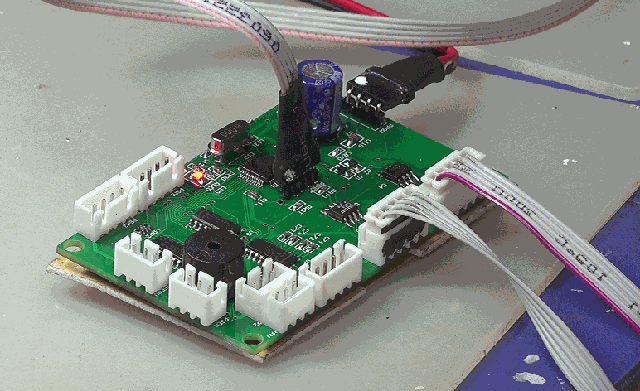

^{▲ 更换了MCU，两个MAX485接口电路之后重新设置}

2.设置方法

（1）使用STM32Bootloader软件

STM32Bootloader软件是单片机软件开发软件。通过它的对话交互式命令设置比较方便，但它需要有对应的STM32Bootloader专用硬件的连接。 如果没有 ，可以参照下面的“使用简易命令”来进行设置。

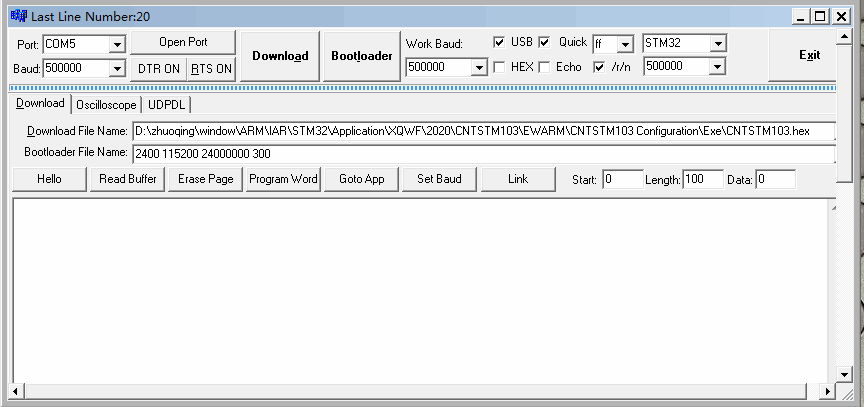

^{▲ STM32Bootloader对话框软件界面}

在对话框中分别输入：

• sb 1 : 设置第一通道（肩部角度传感器）的波特率
• sb 2 : 设置第二通道（肘部角度传感器）的波特率

（2）使用简易命令²

双轴机械臂串口控制命令开发与测试：STM32F103控制板,简易调试命令集合 是用于开发调试机械臂的命令界面。在其中增加了设置角度传感器的控制命令。详细可以参见 简易调试命令集合 中的定义。

命令定义：

命令HEX吗：0x07
命令参数：0x00,0x00:对应通道1，肩部角度传感器；0x00,0x01：通道2，肘部角度传感器；
返回数值：0x5a

3.检查角度传感器

在设置角度传感器波特率为115200之后，可以通过以下两个方面来读取相应的角度数值，看是否数值能够随着机械臂的不同位置而改变。如果能够读取改变的数值，说明两个传感器的通讯端口以及波特率设置完成。

（1）使用STM32Bootloader软件

在STM32对话框中输入“angle”命令，回车之后，可以获得当前肩部和肘部的角度传感器数值。

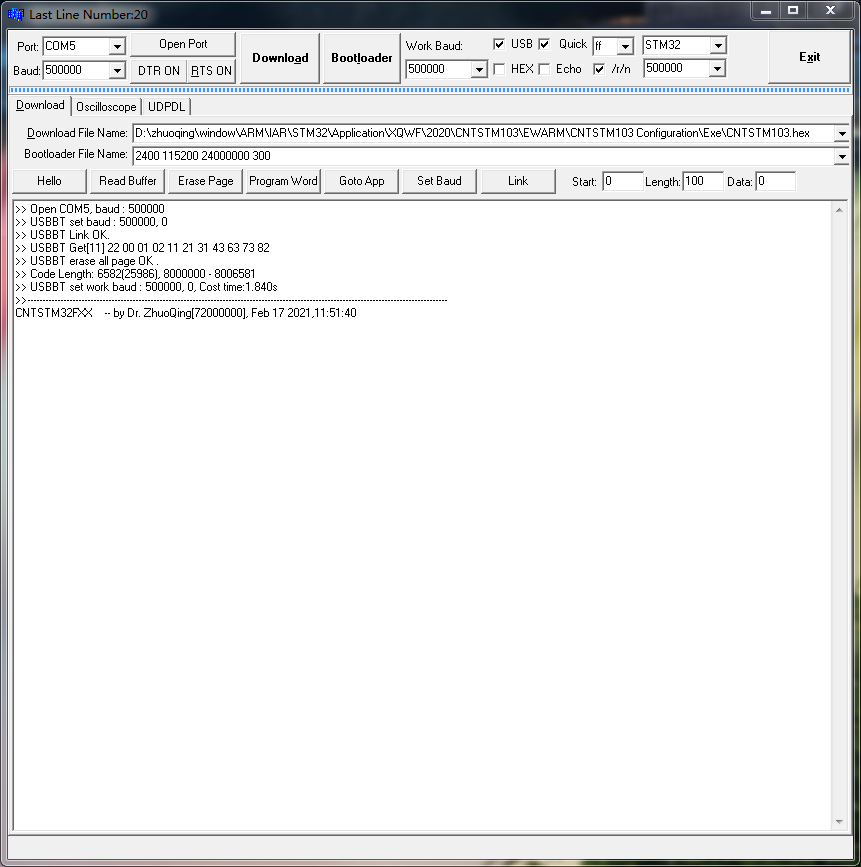

^{▲ 输入ANGLE命令查询当前的命令}

（2）使用简易调试命令

使用双轴机械臂串口控制命令开发与测试：STM32F103控制板,简易调试命令集合中的读取角度命令：

命令定义：

命令HEX码：0x08
命令参数：0x00,0x00
返回值：四个字节，分别是ah1,al1,ah2,al2

• 第一通道（肩部）角度数值：ah1×0x100+al1
• 第二通道（肘部）角度数值：ah2×0x100+al2



▌04 调整角度传感器机械方位

---

1.角度传感器的安装位置

由于角度传感器输出的数值是相对于它本身的零点，这与它安装的方位有关系。如果两台机械臂的在固定角度传感器是他们的机械零点不同，则在同样的机械臂的位置，所读出的角度值也不相同。

在 对于STM32F103三轴机械臂控制器进行基本功能测试-关节角度读取 中给出了对于角度值读数进行修正的方法，通过增加修正量来保证机械臂在移动范围之内，读出的值始终保持单调，而不会过零点出现溢出现象。

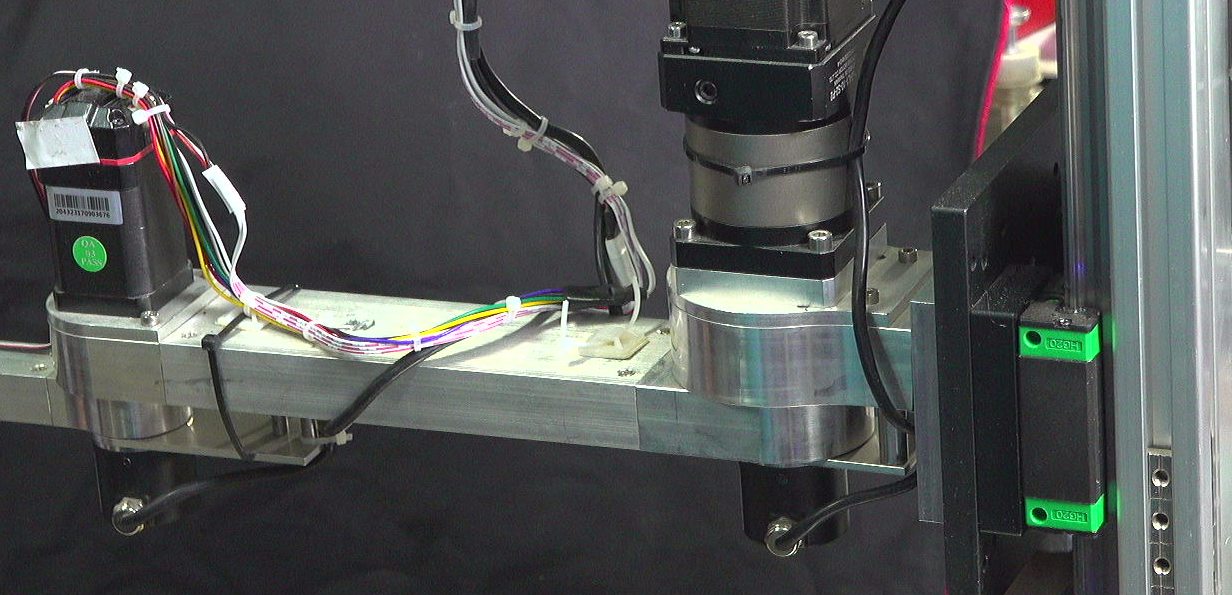

^{▲ 两个关节的角度传感器安装的位置}

2.检查角度数值

现在程序中已经就肩部和肘部的角度传感器进行修正。要求机械臂的两个关节都处于旋转中心位置的时候读出的数值都是：0x4000=16384。

通过 3.3 读取角度的方法，获得两个管脚的角度值，确认是否关节在运动范围中心位置所读取的数值为16384。

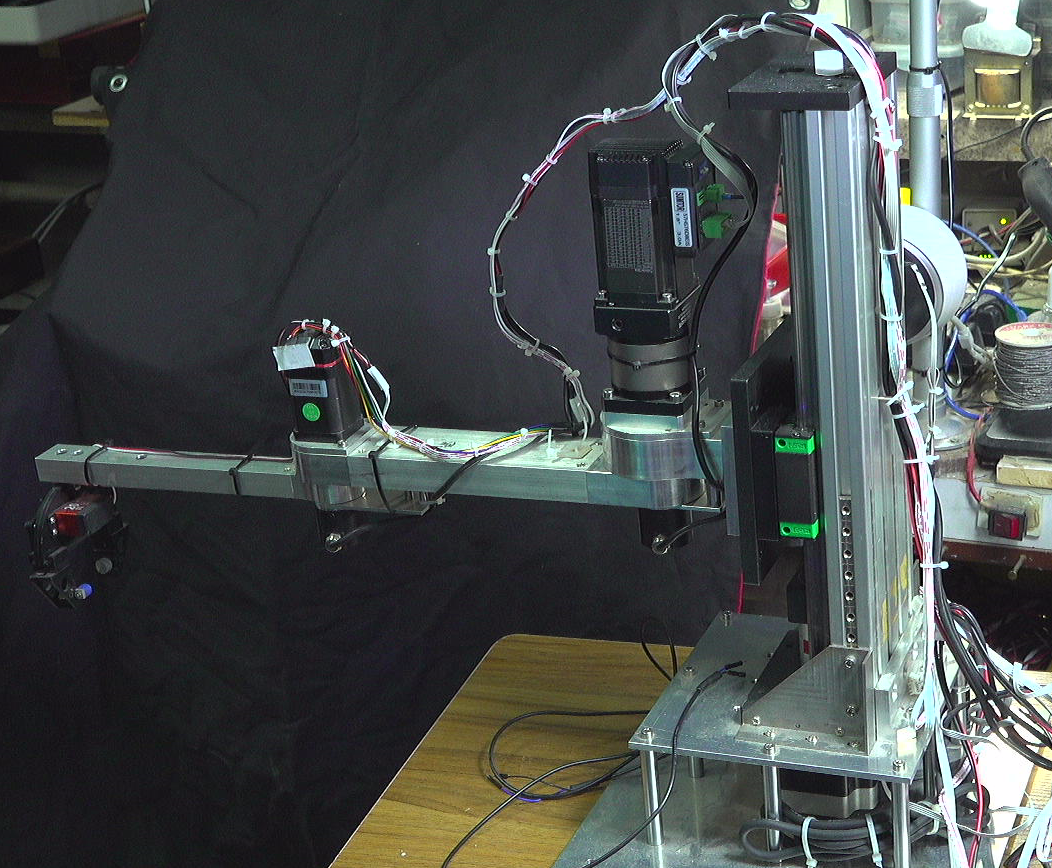

^{▲ 两个关节都处于运动中心位置}

3.角度位置进行复位

如果在机械臂的管染血在运动中心位置，读取的角度不是0x4000(16384)，则需要对角度传感器进行置零。根据ST-3806系列单圈编码器 说明书中说明，将ST-3806置零是将接口管脚RTS拉高超过1秒，小于5秒钟即可。

下图显示了对于通道1（肩部角度传感器）角度置零过程：使用短接线将通道1端口的PIN1，PIN5短接两秒钟。

对于通道2（肘部角度传感器）进行置零，通道2接口做同样的操作即可。

^{▲ 将通道1（角度传感器）角度置零}

由于软件内部自动将角度传感器进行补偿 0x4000，所以通过软件反馈的角度传感器的读数为0x4000。

与前面对ST-3806复位过程类似，使用一个短接线将接口的PIN1,与PIN5短接。时间大约1~2秒钟。ST-3806的数值就被置零了。此时重新读取数值，得到的读数就应该是0x4000。此过程需要注意：

• 在将传感器置零时，对应的关节需要处于运动范围中心位置；
• 短接的时间不要超过10秒钟，否则传感器的波特率就会恢复到9600。此时需要按照前面的方式重新设置ST-3806de的波特率。



▌结论

---

对于机械臂的两个角度传感器（肩关节、肘关节）的电气安装、波特率设置、角度检查进行了总结。

需要按照前面三个步骤逐步完成角度传感器的设置。这样才能够保证机械运动的精度。
