运放的等效输入噪声信号

运放电路热噪声



01 运放的噪声源

---

一、问题提出

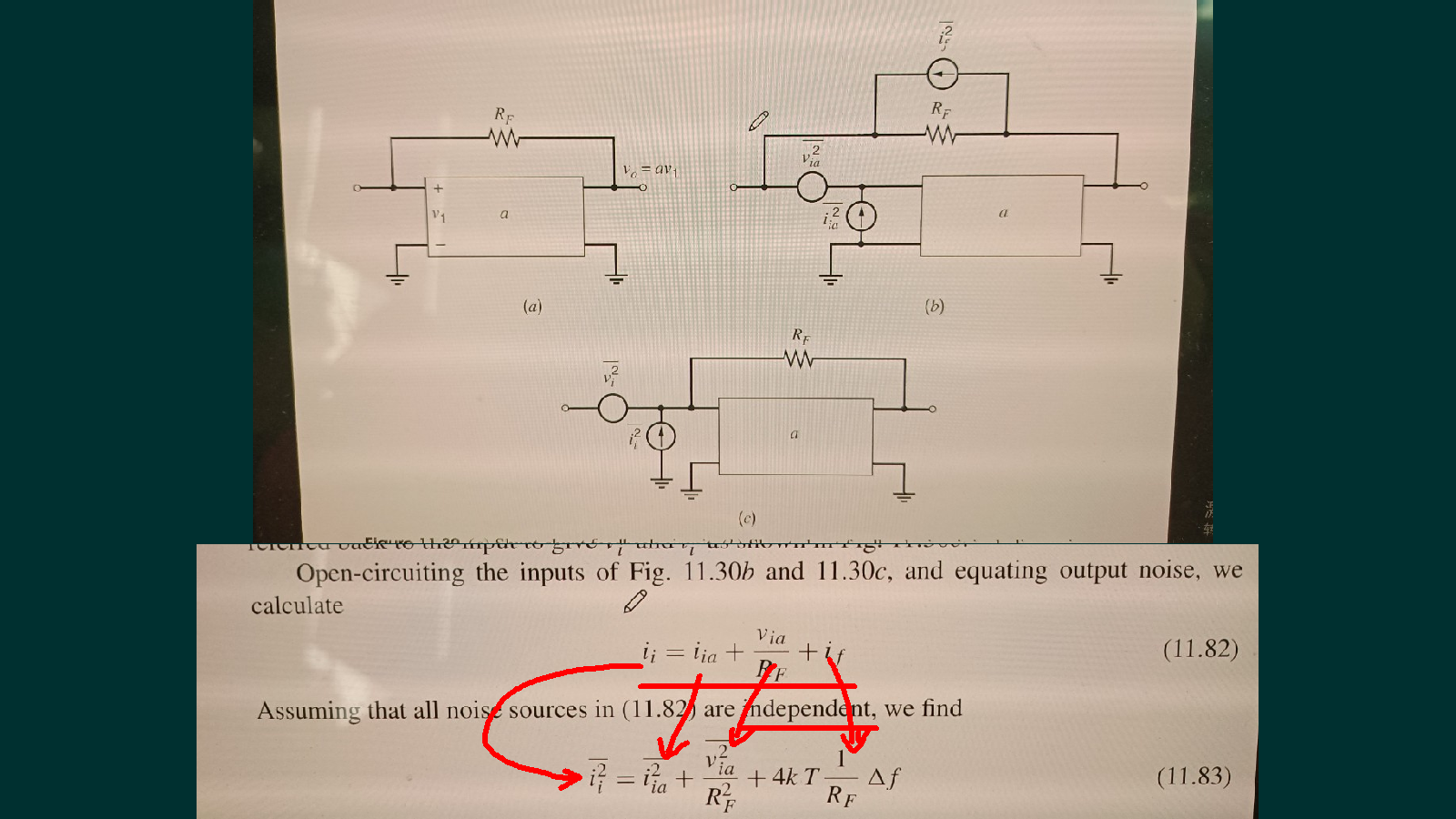

  看到今天B站同学的留言，  询问一个有趣的问题， 是关于运放噪声分析的问题。  电路图 A， 是一个标准的无噪声理想电路。 输入输出之间是一个比例关系。  实际电路中， 这个电路会存在三个噪声源。  其中两个是运放本身输入端口的电压噪声和电流噪声。  另外一个是输入输出之间的电阻上的热噪声。  最终， 这些噪声都可以等效成运放的输入电流噪声。  这个等效的输入电流噪声 是由前面三个噪声源的叠加而成。  如果三个噪声信号是相关的， 它们的幅度可以直接叠加。 比如都是确定性的直流信号。  如果它们之间是独立不相关的。  则三个噪声源的功率叠加， 是最终的噪声电流的功率。  可以看到， 电流信号的功率是由它们对应电流信号的平方表示，  对于一个电阻的热噪声，  对应的功率是由电阻的温度， 导纳以及系统的频率带宽的乘积所决定的。  的确， 得到最后的表达式， 需要应用到电路的几个基本原理。

二、电源等效原理

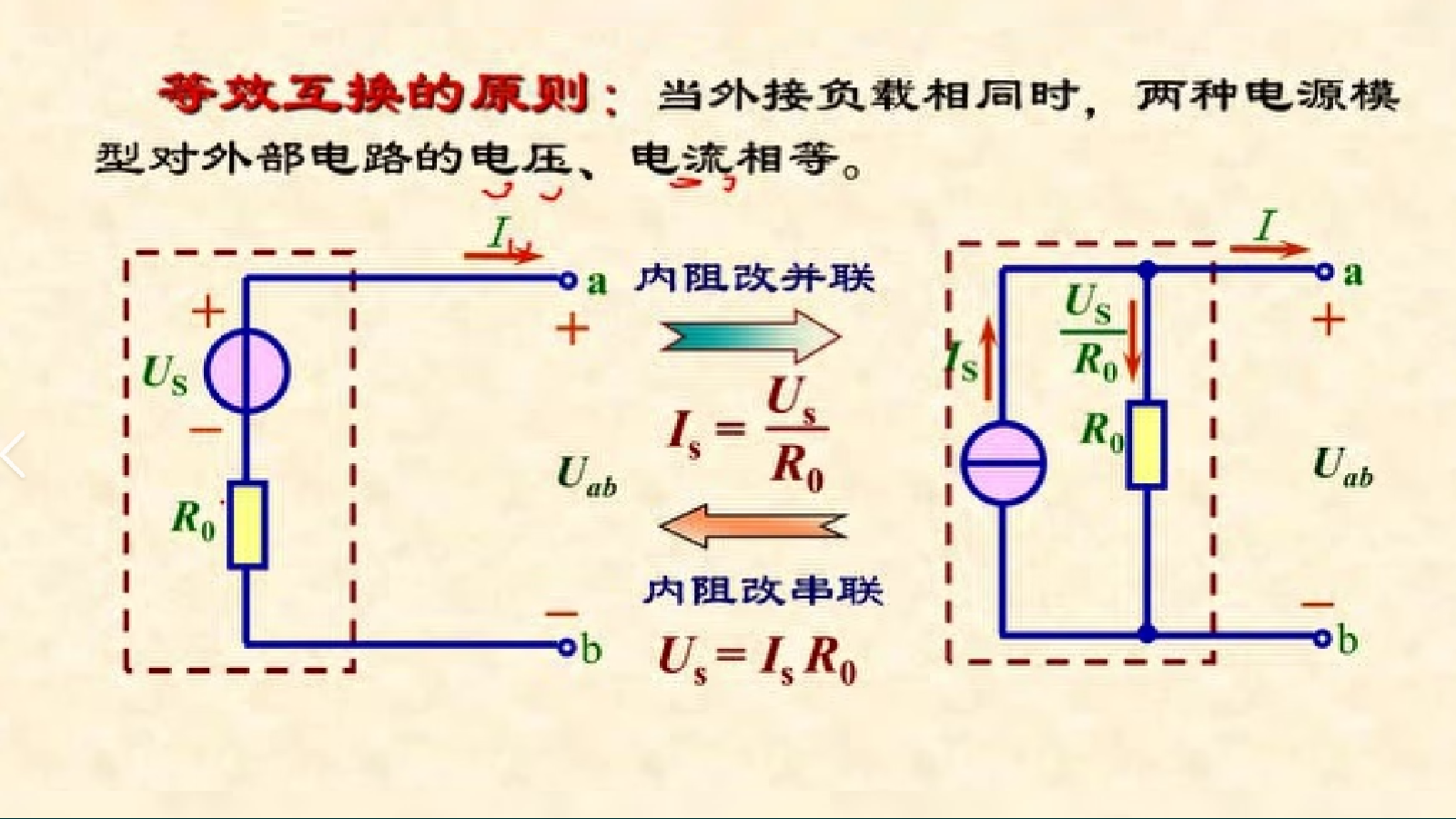

  第一个需要应用到的电路原理是电源等效原理。 对于一个串联内阻的电压源，  可以和一个并联内阻的电流源等效。  两个电源的内阻相同，  电流源的大小等于电压源除以串联内阻。 电压源的大小等于电流源乘以并联内阻。 这两个电源对外相同的电路提供的电压和电流相等。

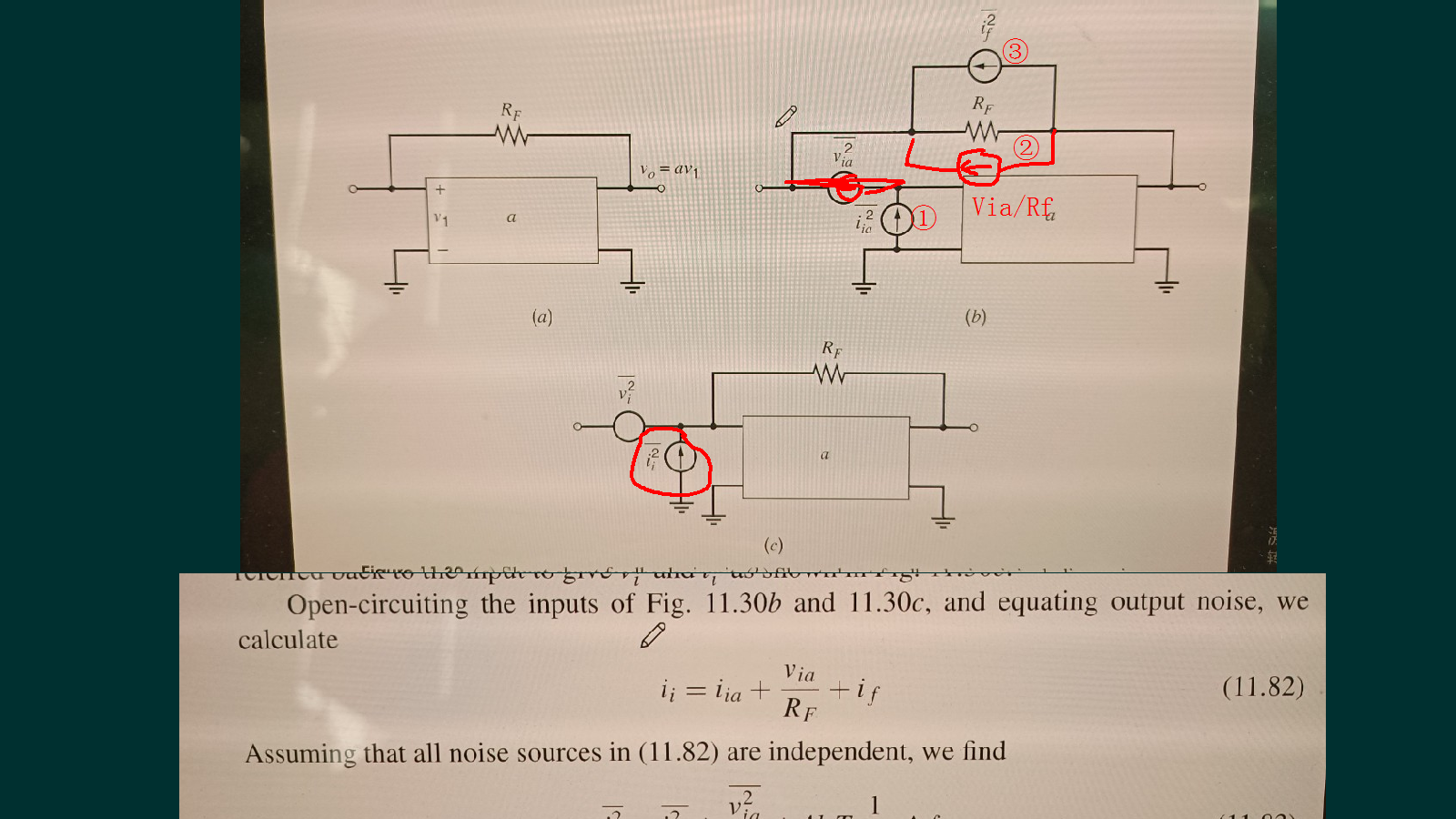

  在前面电路（B）中，  噪声电压源， 相对于放大器网络来说，  可以看成具有内阻Rf的电压源。 它可以转换成一个电流源。  电流的大小就是原来的电压除以Rf。  因此， 对于运算最终等效的输入噪声电流，  就是有这三个电流源的叠加。  所以，  我们就可以得到下面这个等效输入噪声电流的公式。

三、电阻的热噪声

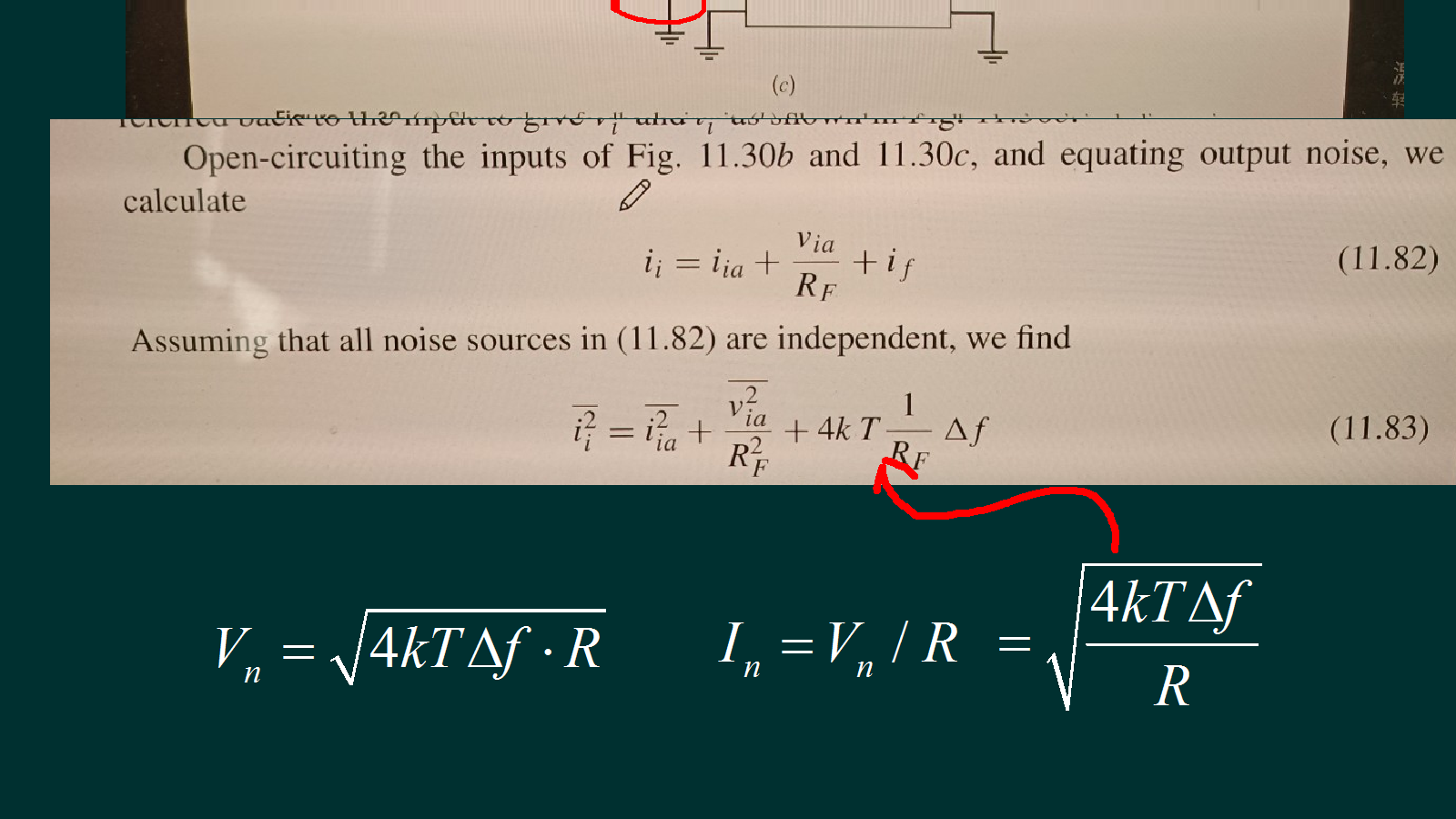

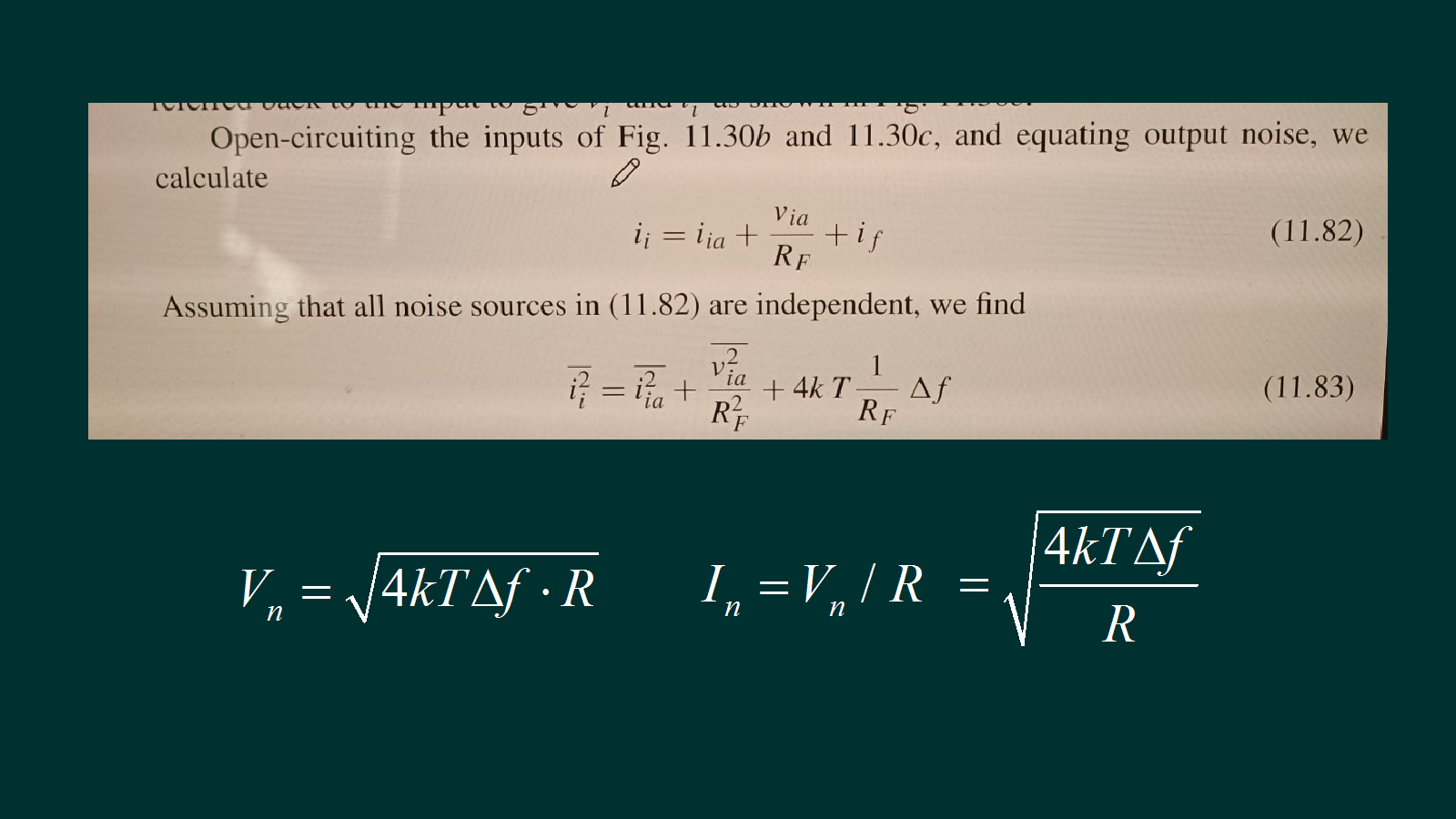

  下面还要考虑电阻热噪声等效的问题。  在噪声源中，  包括有电阻噪声电流源。  通常情况下， 我们见得比较多的， 是电阻的等效热噪声电压。 它与温度、电阻以及噪声带宽有关系。  再应用电流源电压源的等效原理， 可以把电阻的热噪声等效成噪声电流， 对应噪声电流等于噪声电压除以电阻，  由此可以得到电流的有效值。  它的功率， 对应的平方项就是上面公式的最后一项。  至此， 我们便得到的等效的噪声源的功率表达式。   这个分析过程便是运放噪声分析推导过程。



※ 总  结 ※

---

  本文分析了运算放大网络的噪声。  在这个过程中， 应用了电源的等效原理以及电阻热噪声的计算方法。
