Unity 之 ShaderGraph Procedural节点解析汇总

摘要：还在为看不懂官方文档困扰吗？ 我对ShaderGraph的Procedural下节点一一分析说明，总结的超级全面，进来看看吧~

若你的工程还没有进行基础配置，请查看我的博文Unity 之 ShaderGraph入门使用详解，按照步骤操作完成配置即可，还能顺便学习一下基础操作流程哦~

一，Noise 噪音节点

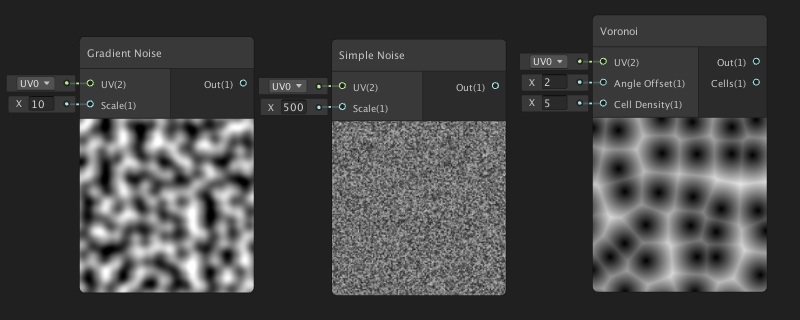

1.1 Gradient Noise, Simple Noise, Voronoi

• Gradient Noise(梯度噪声节点): 根据输入UV生成渐变或Perlin噪声，生成的噪声的比例由输入Scale控制。
• Simple Noise(简单噪声节点): 根据输入UV生成简单的或Value噪声，生成的噪声的比例由输入Scale控制。
• Voronoi(泰森多边形节点):根据输入UV生成 Voronoi 或Worley噪声，Voronoi 噪声是通过计算像素和点阵之间的距离产生的。通过由输入角度偏移控制的伪随机数偏移这些点，可以生成细胞簇。这些像元的比例以及由此产生的噪声由输入Cell Density控制。输出单元格包含原始单元格数据。

相关解释：
Voronoi图，又叫泰森多边形或Dirichlet图，它是由一组由连接两邻点直线的垂直平分线组成的连续多边形组成。

1.2 使用示例

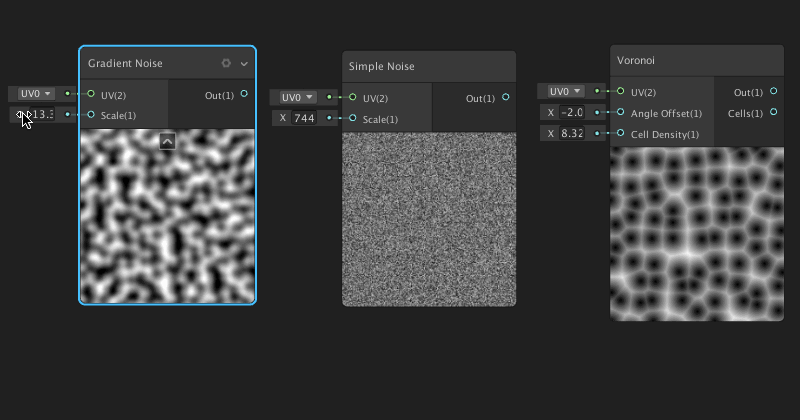

• 动态参数演示


• 实际案例1 Gradient Noise(梯度噪声节点)

  教程连接：[Unity 之 ShaderGraph 实现旋涡(传送门)效果入门级教程](https://blog.csdn.net/Czhenya/article/details/118615271

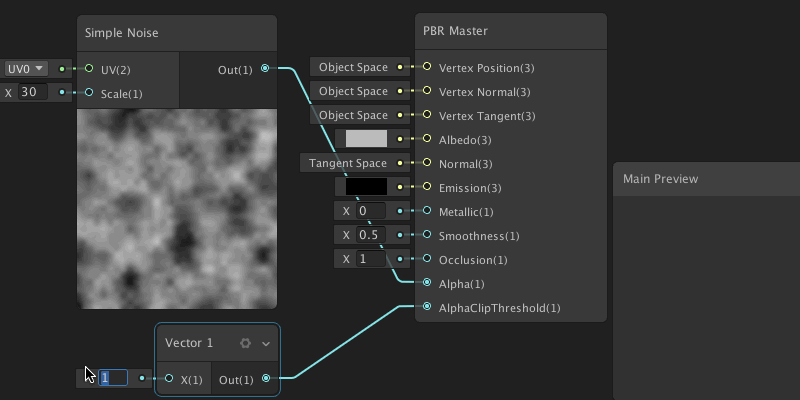

• 实际案例2 Gradient Noise(梯度噪声节点)

  教程连接：Unity 之 ShaderGraph 实现超级炫酷的溶解效果入门级教程


---

二，Shapes 形状节点

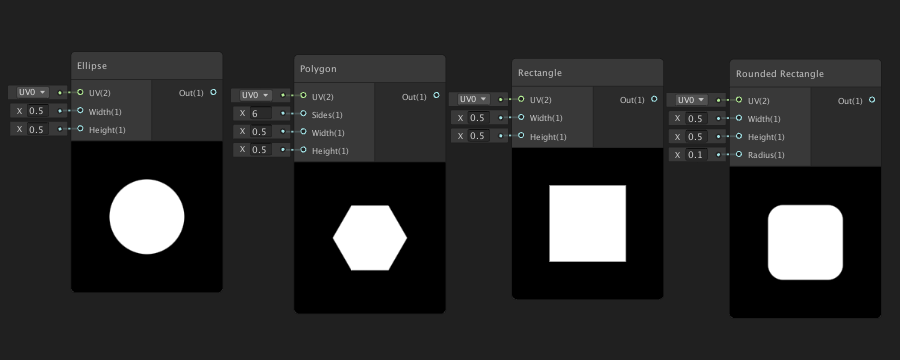

2.1 Ellipse, Polygon, Rectangle, Rounded Rectangle

• Ellipse(椭圆节点): 根据输入UV以输入Width和Height指定的大小生成椭圆形状。
• Polygon(多边形节点): 根据输入UV以输入Width和Height指定的大小生成规则多边形形状。
• Rectangle(矩形节点): 根据输入UV以输入Width和Height指定的大小生成矩形形状。
• Rounded Rectangle(圆角矩形节点): 根据输入UV以输入Width和Height指定的大小生成圆角矩形形状。每个角的半径由输入Radius定义。

2.2 使用示例

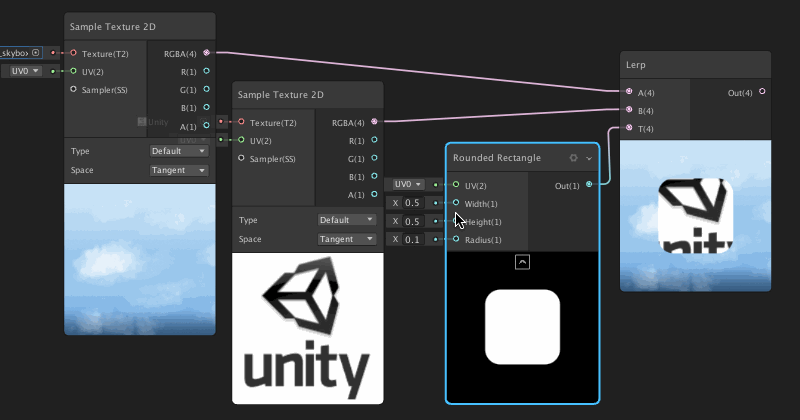

以圆角矩形为例，做一个遮罩的效果：

---

三，Checkerboard 棋盘节点

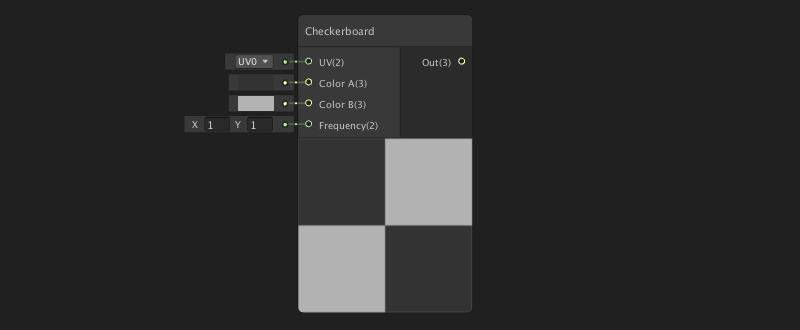

Checkerboard(棋盘节点): 根据输入UV在输入颜色A和颜色B之间生成交替颜色的棋盘格。棋盘格比例由输入Frequency而定。

使用示例：
