Carsim学习——如何将Carsim VS Visualizer中的plot数据导出重画

在进行仿真分析的时候我们往往会用到Carsim VS Visualizer中的plot图表进行分析，但是VS Visualizer中的plot图要么就是“导出的图片很奇怪”(会有移动线，而且边角出不好看等等)，要么就是“不便于将不同仿真下的图表置于一个图中进行比对分析”。

下面我们就来讲讲如何将VS Visualizer中的plot数据点进行导出——

1.导出 'data manager' 中已有的数据:

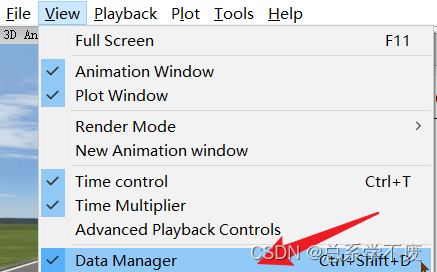

首先在 VS Visualizer 的菜单栏中的 view 模块找到 Data Manager ，勾选！如下图：

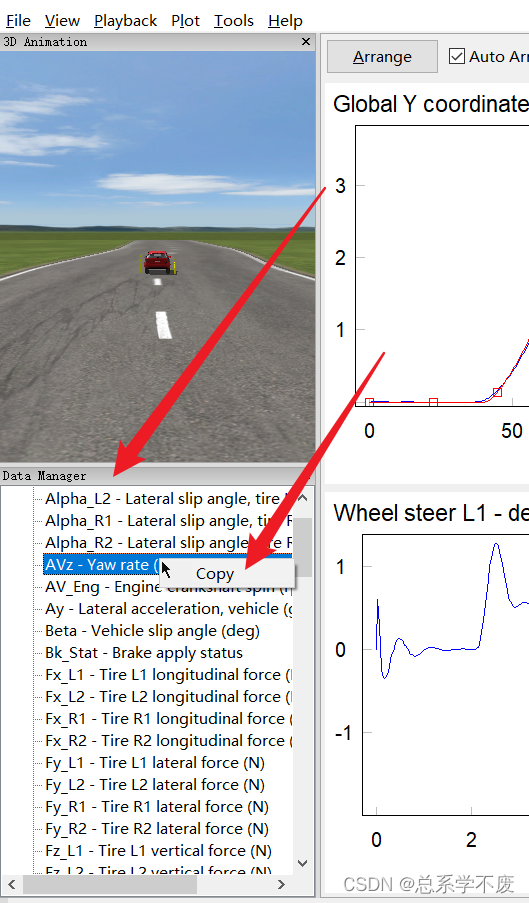

接下来看到 VS Visualizer 左下角出现 Data Manager 栏 ，将鼠标移动到选择自己想要输出的数据上，点击鼠标右键 ——> copy 即可复制。

最后在Excel表格中进行粘贴，即可看到想要的数据啦~

2.如何导出时间序列

 我们在 Data Manager 面板中其实是看不到时间t的数据序列的，那么对于X坐标为时间t的图，其时间序列可以参考如下的方法自行配时：

①先将Y坐标上的数据点导出到Excel后 ,看看它有多少行数据（不包括字符，比如你导出时会自带的坐标标签），假设有N行数据；②确认你设置的Carsim中的仿真是多少，假设仿真时间为T；③在matlab中配置时间序列，利用如下函数：

t=linspace(0,T,N)

就能得到对应的时间行向量了，最后进行转置利用plot()函数即可出图啦~
