第1章 整车控制器VCU功能概述

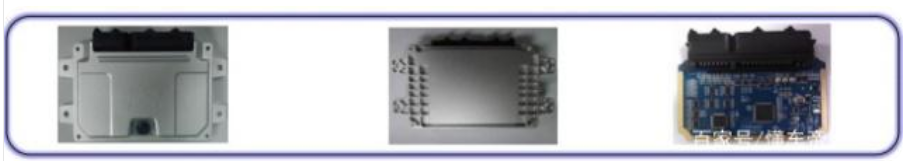

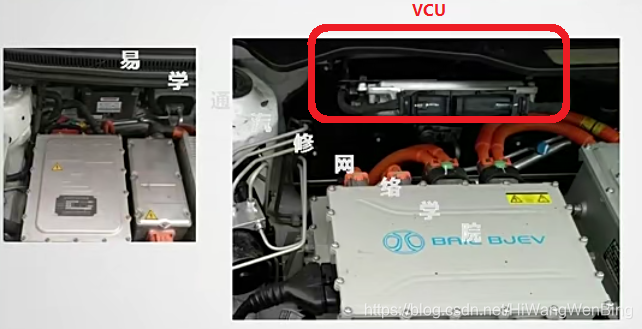

1.1 整车控制器VCU概述
电动汽车是由多个子系统构成的一个复杂系统,主要包括电池、电机、变速箱、制动等动力系统,以及其它附件如空调、助力转向等。
各子系统几乎都通过自己的控制单元 (ECU )来完成各自功能和目标。
为了满足整车动力性、经济性、安全性和舒适性的目标,一方面必须具有智能化的人车交互接口,另一方面,各系统还必须彼此协作,优化匹配。
因此,纯电动必须需要一个整车控制器来管理纯电动汽车中的各个部件。
整车控制器又称为电脑主机板。

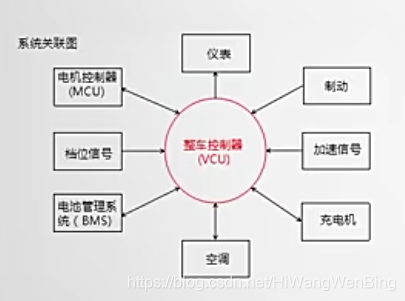

1.2 功能框图
整车控制器是整个汽车的核心控制部件,相当于汽车的大脑。
它采集加速踏板信号、制动踏板信号及其他部件信号,并做出相应判断后,控制下层的各部件控制器的动作,驱动汽车正常行驶。
作为汽车的指挥管理中心,整车控制器主要功能包括:驱动力矩控制、制动能量的优化控制、整车的能量管理、CAN 网络的维护和管理、故障的诊断和处理、车辆状态监视等,它起着控制车辆运行的作用。因此整车控制器的优劣直接决定了车辆的稳定性和安全性。

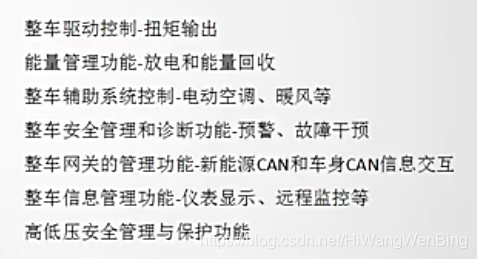

整车控制器(VCU )的功能包括:
1. 控制功能:
(1)汽车驱动控制(MCU)
根据司机要求、车辆状态等工况,合理控制电机的工作状态及功率输出,满足驾驶工况要求。包括加减速、恒速、制动和后退的工况。
(2)制动能量回馈控制
根据制动踏板和加速踏板信息、车辆行驶信息、动力电池装状态信息,判断制动模式,计算制动力矩分配,回收部分能量。
(3)整车能量优化
通过对电动汽车的电机驱动系统、电池管理系统、传动系统以及其他车载耗能部件的协调和管理,获得最佳的能量利用率,延长使用。
2. 管理功能
(1)故障诊断和保护管理
进行故障诊断,并及时进行相应的安全保护处理,故障码的存储和回调。
(2)车辆状态监视管理
将各自管辖对象的状态信息和故障诊断信息发至总线,由整车控制器通过综合数仪表显示
(3)网络管理
组织信息传输,网络状态监控,网络节点管理等。

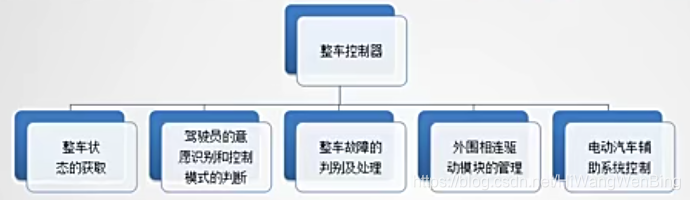

第2章 整车控制器VCU分层控制

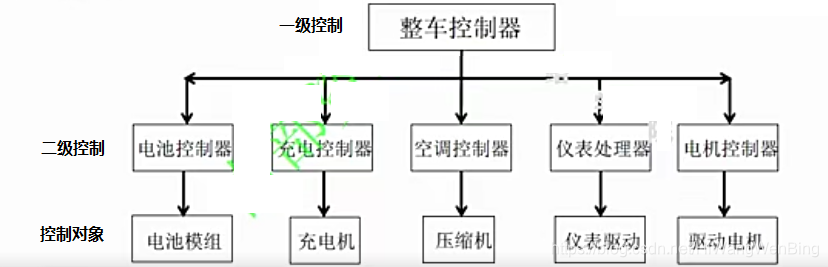

2.1 一级控制
2.2 二级控制
、

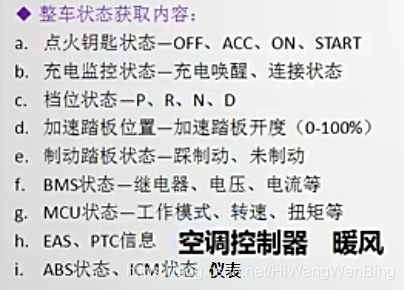

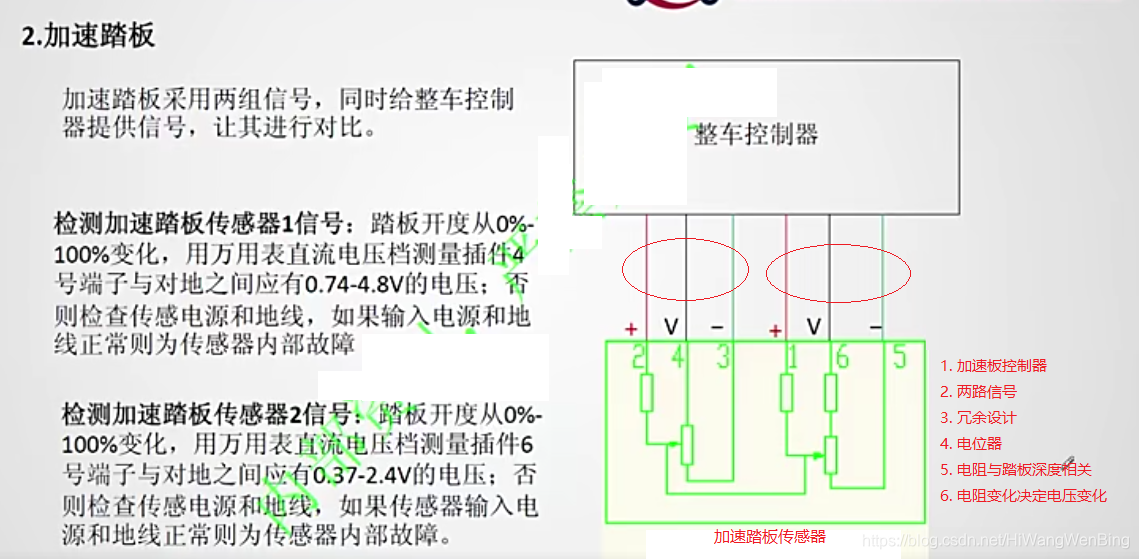

2.3 状态获取

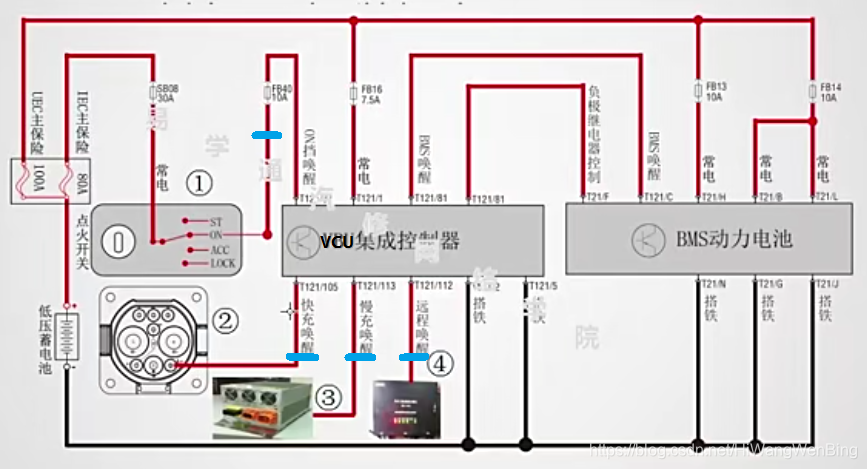

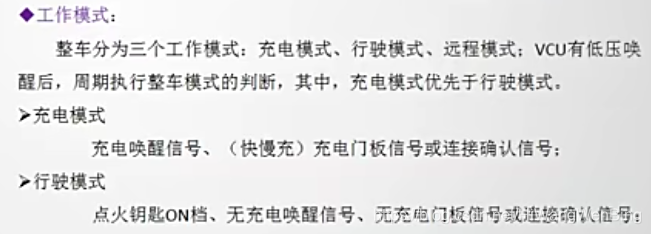

2.4 工作模式
远程模式:是通过手机终端可以控制汽车的模式。
2.5 模式切换

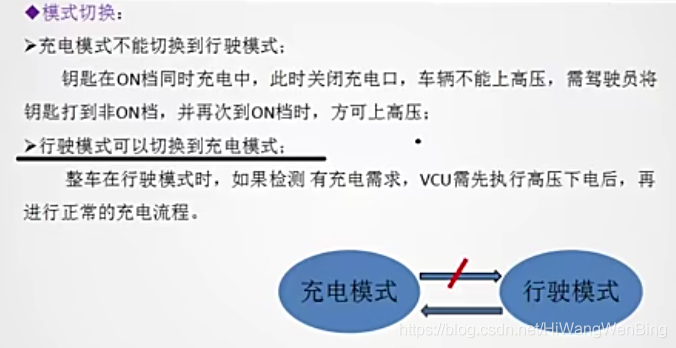

2.6 驱动控制

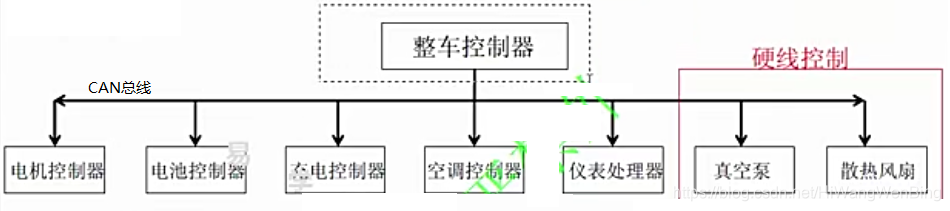

2.7 外围控制

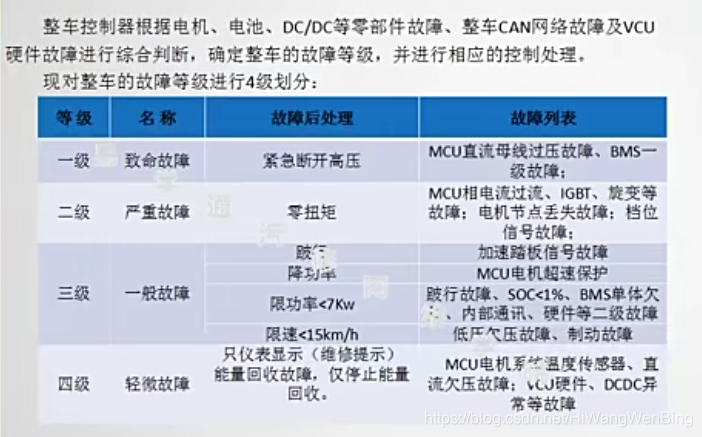

2.8 故障等级与控制
第3章 车载终端与车载黑盒子

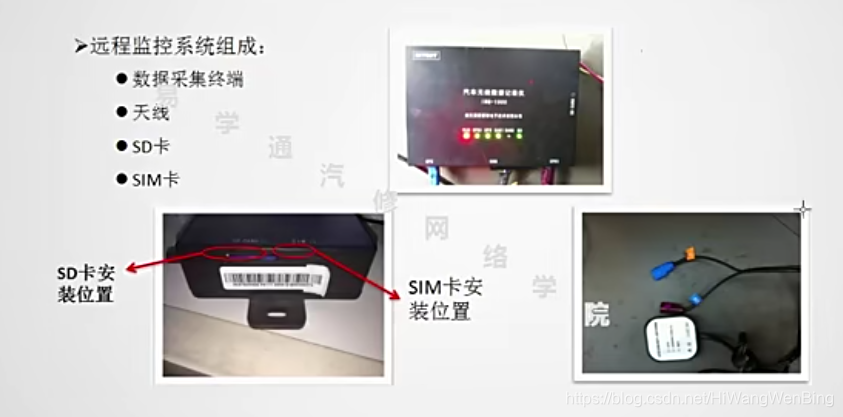

3.1 车载终端概述
车载终端是车辆监控管理系统的前端设备,也可以叫做车辆调度监控终端(TCU终端) 。

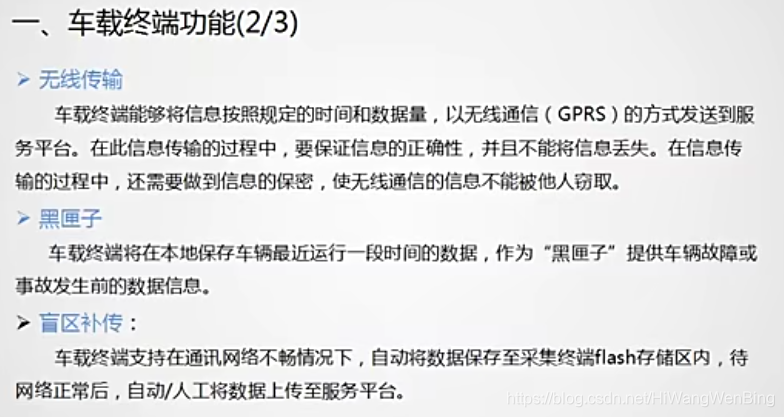

3.2 主要功能

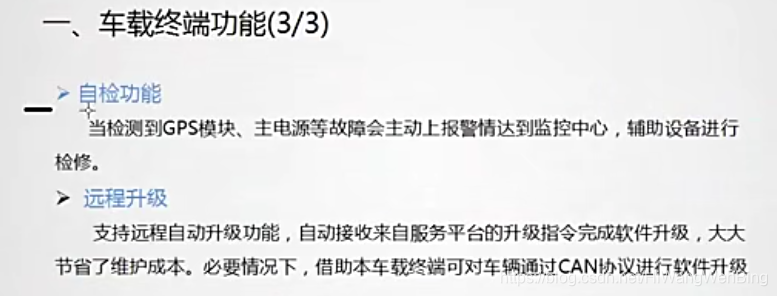

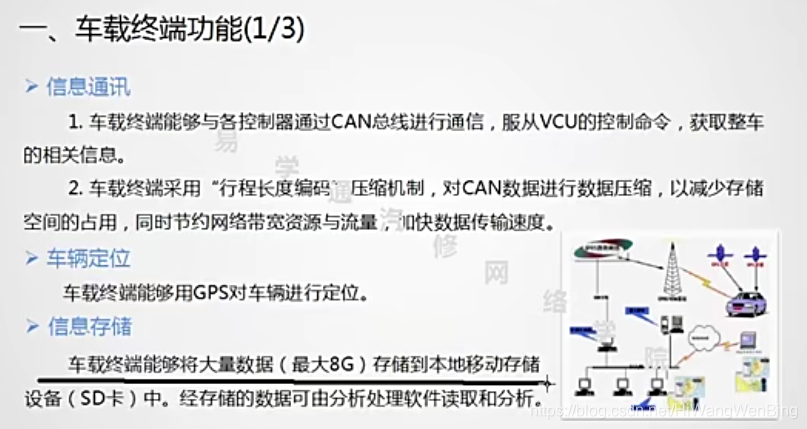

3.3 车载终端数据的读取与解密
\

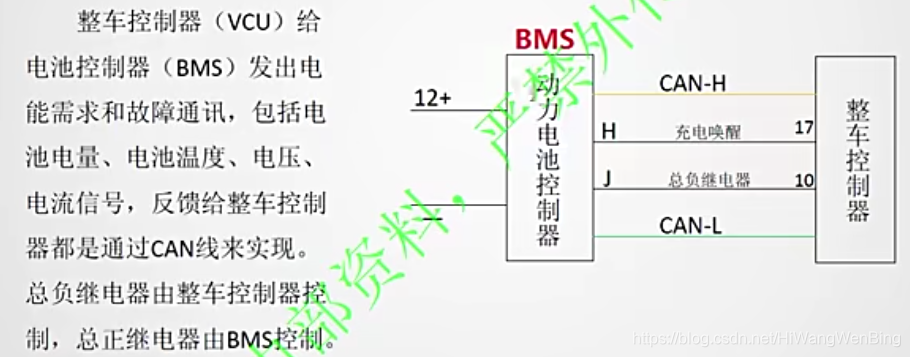

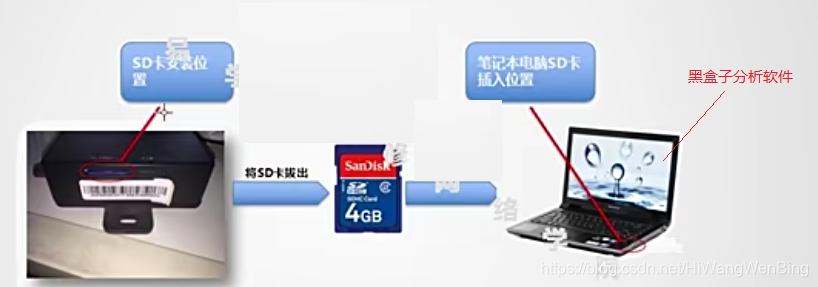

第4章 与子系统的连接接口

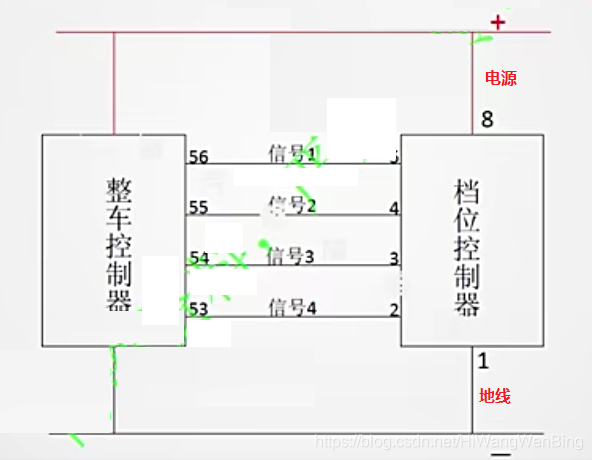

4.1 挡位控制

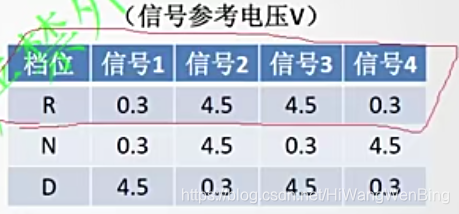

挂挡的本质是控制4个控制信号的电平!

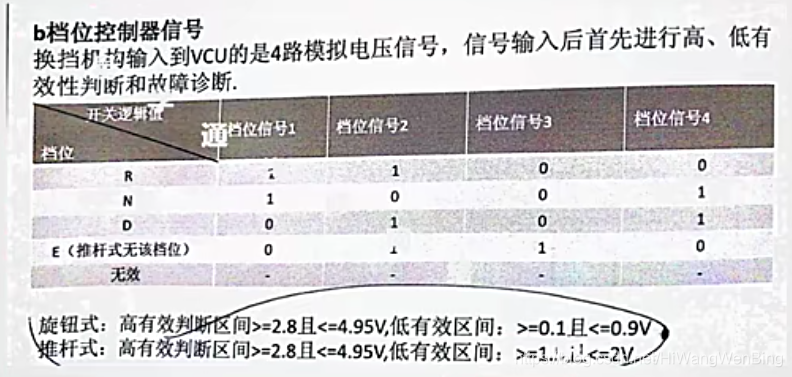

多余的组合用于表示挡位控制故障
