电击防护系列3之GB18384-2020要求解析

ello 大家好！这是电击防护系列的第3篇文章。第2篇文章里我们介绍了关于电击防护的通用要求，即：基本防护+故障防护+附加防护，其中基本防护和故障防护是必须的，而附加防护是可选的。并且在上篇文章中我列出了针对汽车行业我认为的可以选择的几种防护组合方式。

GB18384是整车安全非常非常重要的且为强制执行的法律，因此，这篇文章会从电击防护的通用要求，即“基本防护+故障防护+附加防护”的角度去解析整车安全要求。我不再将GB18384的安全要求内容罗列在这里了，至今没有仔细阅读过的可以借此机会再读一下文件内容。下面直接上分析结论了。

整篇读下来，电击防护的对象主要有四个，分别是：

• 遮拦或外壳
• 高压连接器（断开后）
• 高压维修断开装置（断开后）
• 充电插座（断开后）

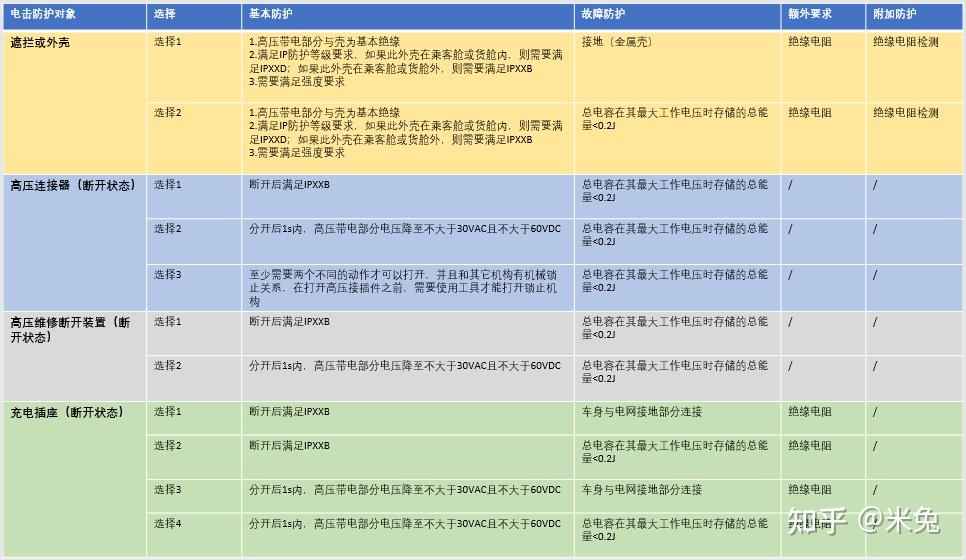

每一个防护对象都有直接接触防护和间接接触防护的要求。我理解的直接接触防护就是基本防护，间接接触防护是故障防护或附加防护。但是在看标准的时候，里面的间接接触防护并没有很清楚地指出针对哪一个防护对象。反复思考了很久，决定暂时用以下这张表格来展示各个电击防护对象的防护要求。

我并不是100%确定这里面的内容完全正确，只是我目前的理解，如果有问题还请大家帮忙指正。

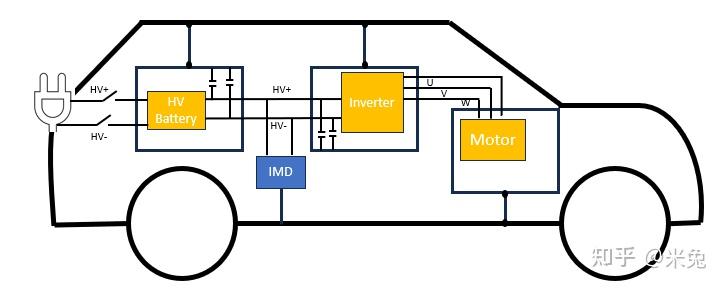

为了避免版权纷争，我自己画了一个示意图，目的是帮助大家更好地理解GB18384-2020里面的安全要求。

这只是一个示意图，并不代表真实的设计。

今天的文章看似很简短，一个表格＋一个示意图搞定，但是里面包含的信息还是比较多的，还是需要对着标准去理解里面的内容。

在结尾时，我想对大家说，感谢大家对我的认可，也很开心我的文章能够对大家有所帮助。但是我并不是专家，也不是老师，而是一个最最普通的公司职员，写的文章也都是现学现卖，所以大家不必对我以“老师”称呼，我真的还配不上它。

希望大家随时指出我的问题，多多交流，共同进步！
