1 generated clock的定义

generated clock是有master clock衍生而来，master clock指的是由create_clock定义的clock

当基于master clock生成一个新的clock时，可以将这个新的clock定义为generated clock

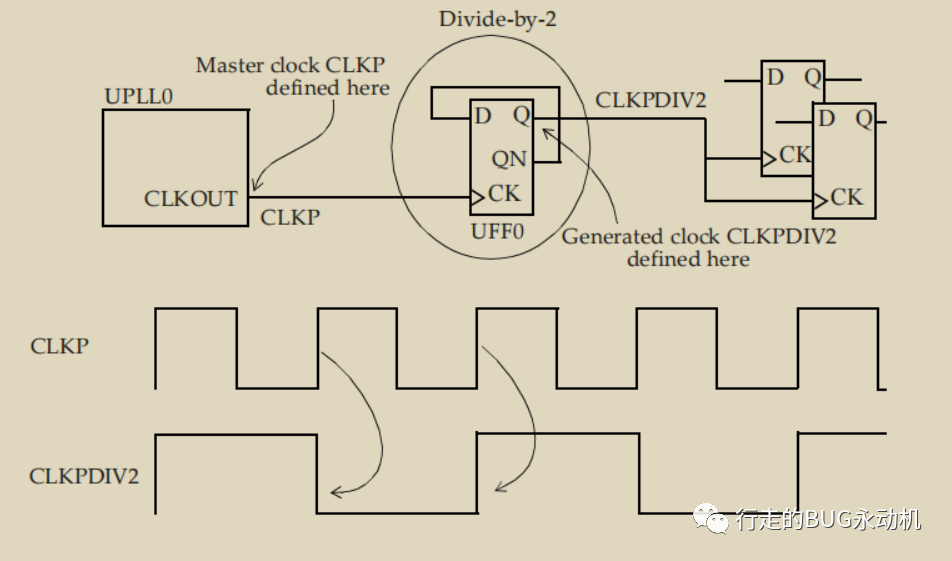

举个栗子，如下图所示，UFF0的功能是将时钟CLKP进行二分频，那么便可以在UFF0的输出端UFF0/Q定义一个generated clock

CLKP在经过UFF0后，后续电路的时钟周期发生了更改，但STA并不知道后续电路的时钟发生了变化，更不知道新的clock的周期是多少，因此需要定义generated clock，让STA知道后续电路的clock已经发生了更改以及新的clock周期是多少

 # 创建一个master clock
 create_clock -name CLKP 10 \
 [get_pins UPLL0/CLKOUT]

 # 新的clock被命名为CLKDIV2
 # 它的master clock 在UPLL0/CLKOUT处定义
 # 新的clock是master clock的二分频
 # 新的clock在UFF0/Q处定义
 create_generated_clock \
 -name CLKPDIV2 \
 -source UPPL0/CLKOUT \
 -divide_by 2 \
 [get_pins UFF0/Q]

2 generated clock与master clock的区别

从上面一张图中可以看到，master clock是由电路推出的，generated clock也是由电路推出的，也就是说，其实我们是可以在UFF0/Q定义一个master clock的

那为什么我们要将这个clock定义为generated clock而不是master clock

定义master clock会创建一个新的clock domain，而定义generated clock则不会创建新的clock domain

generated clock与master clock同相，并且不需要进行额外的约束，所以应当尽量将内部的新clock定义为generated clock

master clock的source是时钟定义点，generated clock的source是master clock，因此在report中，clock path的起点是master clock的定义点

此外，master clock的latency也会直接作用于generated clock（也就是说在定义generated clock时不需要再指定latency）

先看一个例子

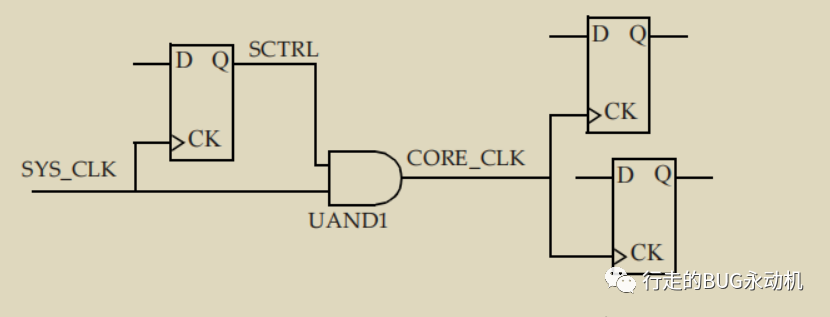

SYS_CLK由触发器的输出进行门控，由于触发器的输出可能并不是恒定的，因此处理这种情况的一种方式是在UAND1的输出端定义一个generated clock，并且让新的clock与SYS_CLK相同

 created_clock 0.1 [get_ports SYS_CLK]

 #创建一个generated clock
 #周期与master clock相同
 created_generated_clock \
 -name CORE_CLK \
 -divide_by 1 \
 -source SYS_CLK \
 [get_pins UAND1/Z]

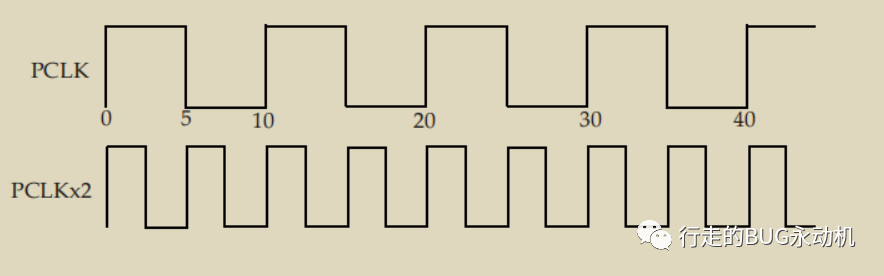

在来看一个generated clock比master clock频率高的例子

#定义master clock
 create_clock -period 10 \
 -waveform {0 5} \
 [get_port PCLK]

 #定义generated clock
 create_generated_clock \
 -name PCLKx2 \
 -source PCLK \
 -multiply_by 2 \
 [get_pins UCLKMULTREG/Q]

3 门控单元输出端的master clock

来看这个例子

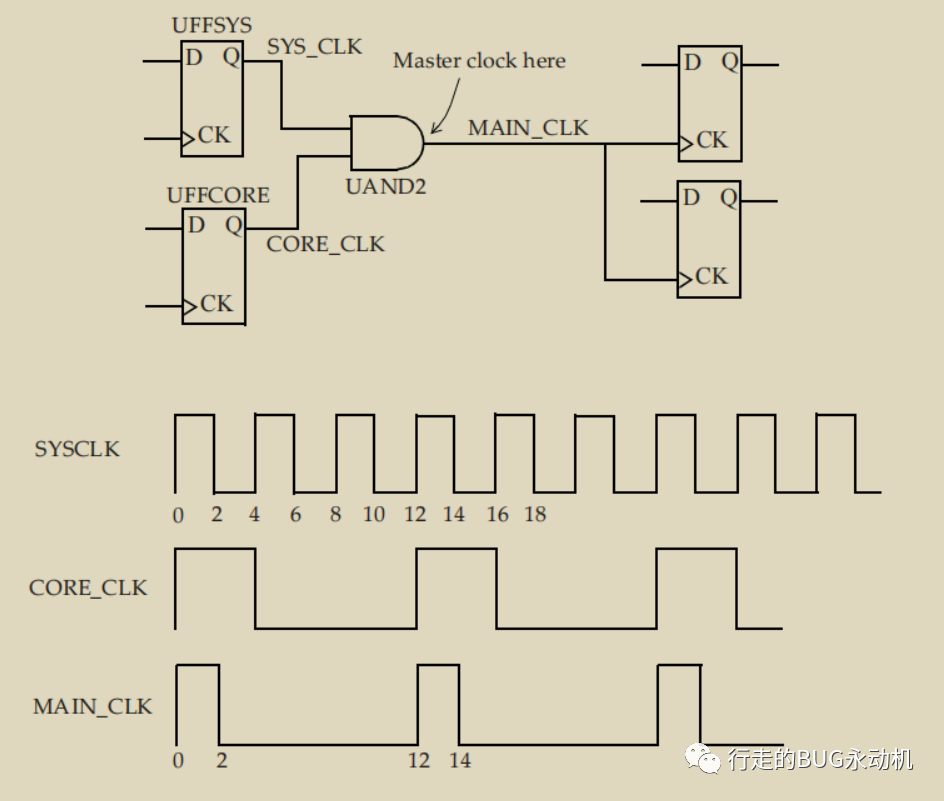

UAND2的两个输入端分别是两个不同的clock，此时我们可以在UAND2的输出端定义一个master clock，因为UAND2的输出与这个输入的clock不大可能具有相位关系

定义方式如下：

create_clock -name SYS_CLK \
 -period 4 \
 -waveform {0 2} \
 [get_pins UFFSYS/Q]

 create_clock -name CORE_CLK \
 -period 12 \
 -waveform {0 4} \
 [get_pins UFFCORE/Q]

 create_clock -name MAIN_CLK \
 -period 12 \
 -waveform {0 2} \
 [get_pins UAND2/Z]

4 使用Edge和Edge_shift 定义generated clock

在定义generated clock时，也可以用-edge和-edge_shift的方式定义

先来看一下 什么是edge

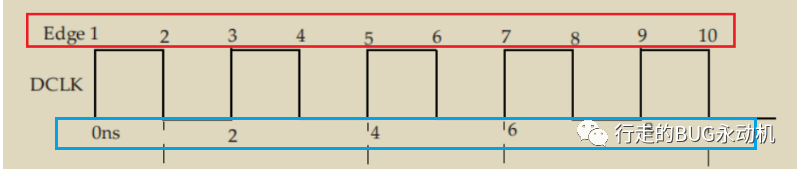

看红色方框框住的内容，edge指的是DCLK的每一个边沿（既包括posedge，也包括negedge），从1开始，每遇到一个边沿，增加1

与-waveform{}相似，-edge{}和-edge_shift{}中的内容也是以上升沿开始的，即-edge{posedge negedge posedge}

在-edge{}中，我们给出三个边沿即可，因为通过这三个边沿我们就可以确定generated clock的high duration和low duration

-edge {} 和 -edge_shift {}有一个最大的不同点

在-edge {}中，三个参数指的是上图红色框中的边沿数

而在-edge_shift {}中，三个参数指的是蓝色框框柱的内容，也就是时间

接下来看几个例子

 #创建master clock
 create_clock 2 [get_ports DCLK]

 #创建一个generated clock
 #DCLKDIV2的posedge在DCLK的第2个边沿
 #DCLKDIV2的negedge在DCLK的第4个边沿
 #DCLKDIV2的下一个posedge在DCLK的第6个边沿
 create_generated_clock \
 -name DCLKDIV2 \
 -edges {2 4 6} \
 -source DCLK \
 [get_pins UBUF2/Z]

 #与上面相似
 create_generated_clock \
 -name PH0CLK \
 -edges {3 4 7} \
 -source DCLK \
 [get_pins UAND0/Z]


 create_generated_clock \
 -name PH1CLK \
 -edges {1 2 5} \
 -source DCLK \
 [get_pins UAND1/Z]

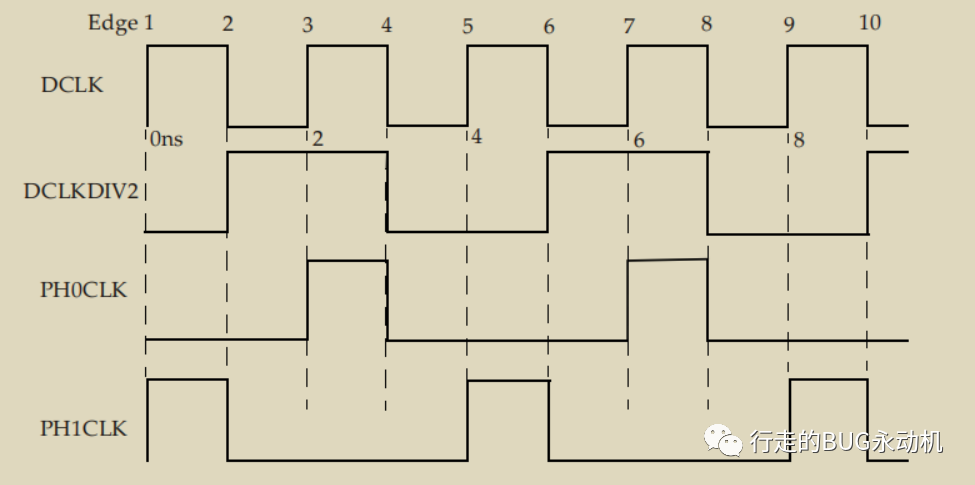

对应的波形图如下

前面提到，-edge {}中的第一个参数是上升沿，那么如果generated clock的第一个边沿是下降沿，那么则需要进行推断

比如下面定义的generated clock

 create_generated_clock \
 -name G3CLK \
 -edges {5 7 10} \
 -source DCLK \
 [get_pins UAND0/Z]

在这个例子中，可以推断到，high duration有两个边沿的时间，low duration有3个边沿时间

那么可以推断在边沿5之前有一个negedge，并且这个negedge出现在边沿2

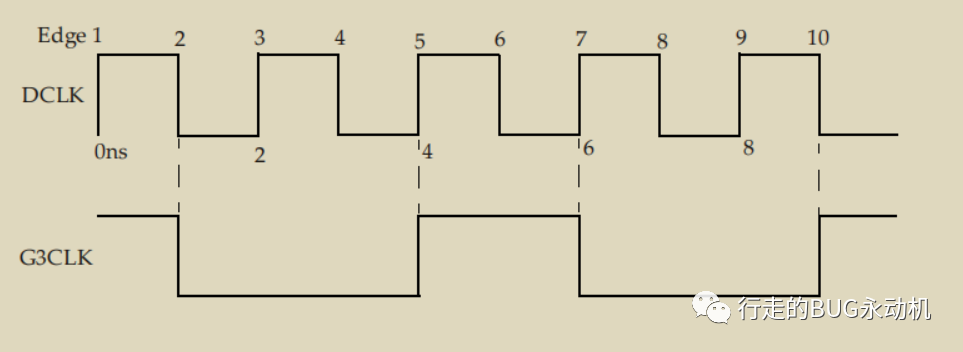

波形图如下

下面我们引入-edge_shift {}

 # master clock
 create_clock -period 10 \
 -waveform {0 5} \
 [get_ports MIICLK]

 # 只有 -edge {}
 create_generated_clock \
 -name MIICLKDIV2 \
 -source MIICLK \
 -edges {1 3 5} \
 [get_pins UMIICLKREG/Q]

 # 带有 -edge_shift {}
 create_generated_clock \
 -name MIIDIV2 \
 -source MIICLK \
 -edges {1 1 5} \
 -edge_shift {0 5 0} \
 [get_pins UMIIDIV/Q]

只有-edge {}的分析与上面一致

在前文提到，-edge_shift {}中的三个参数，单位是时间

那么在这个例子中-edge_shift {0 5 0}意思是，generated clock的第一个posedge便宜0ns，第一个negedge偏移5ns，第二个posedge偏移0ns

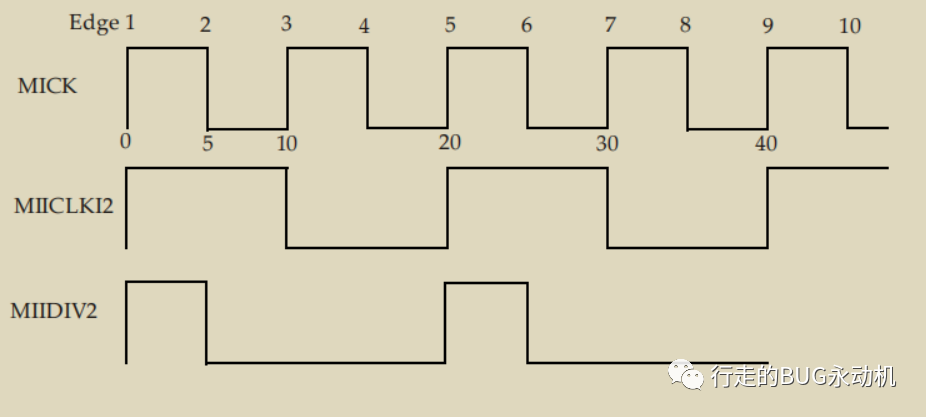

结合-edge {}的设置和master clock的定义，可以推断generated clock的第一个posedge出现在0ns，第一个negedge出现在5ns，第二个posedge出现在20ns

如下图所示

5 invert选项

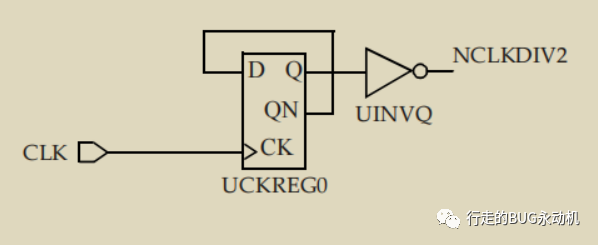

-invert选项就是给generated clock加一个反相器，电路图如下图所示

对应的generated clock波形也是进行取反，比如下面这个例子

create_clock -period 10 [get_ports CLK]

 create_generated_clock \
 -name NCLKDIV2 \
 -divide_by 2 \
 -invert \
 -source CLK \
 [get_pins UINVQ/Z]

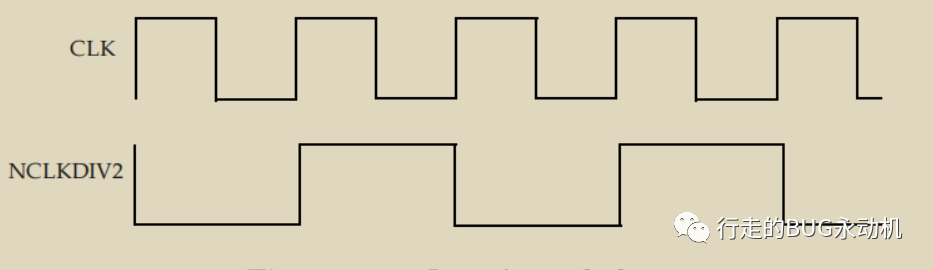

对应波形如下
