【CANoe使用大全】——使用Frame Histogram窗口检测报文周期

77赫兹

已于 2024-11-01 11:39:27 修改

阅读量1.4k

点赞数 23

分类专栏： CANoe使用大全文章标签： CANoe

于 2024-11-01 11:39:05 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/LOVE135149/article/details/143427673

版权

CANoe使用大全专栏收录该内容

13 篇文章

订阅专栏

本专栏为CANoe使用入门级别保姆教程，主要面对CANoe使用的零基础受众。
持续更新中…
🚗【CANoe使用大全】——工程新建
 🚗【CANoe使用大全】——DBC数据库制作
 🚗【CANoe使用大全】——Trace窗口
 🚗【CANoe使用大全】——Graphics窗口
 🚗【CANoe使用大全】——报文发送（IG）
🚗【CANoe使用大全】——Logging窗口
 🚗【CANoe使用大全】——离线回放数据
 🚗【CANoe使用大全】——在线回放数据
 🚗【CANoe使用大全】——cdd导入CANoe流程详解
 🚗【CANoe使用大全】——使用Frame Histogram窗口检测报文周期

文章目录

1. 概述
2. Frame Histogram窗口添加
- 2.1. 结果输出激活配置
- 2.2.窗口打开方式
3.Frame Histogram窗口介绍
4.测试结果输出

1. 概述

本章主要介绍如果使用更方便快捷的方式进行报文的周期测试
不需要脚本，不需要DBC文件，一键快速输出报文周期结果

2. Frame Histogram窗口添加

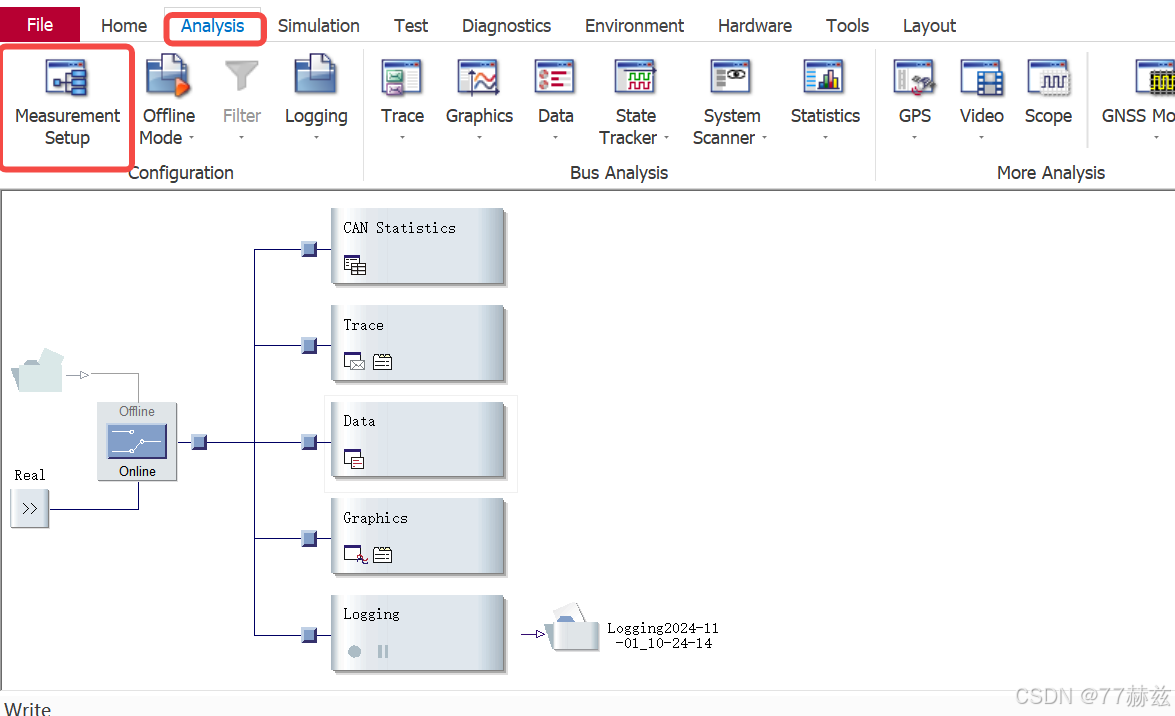

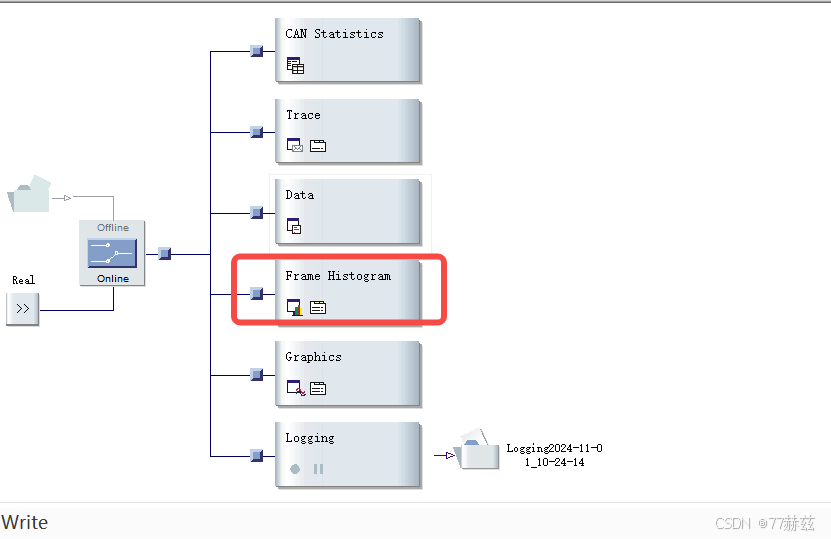

在这里插入图片描述

选中Frame Histogram后
在这里插入图片描述

2.1. 结果输出激活配置

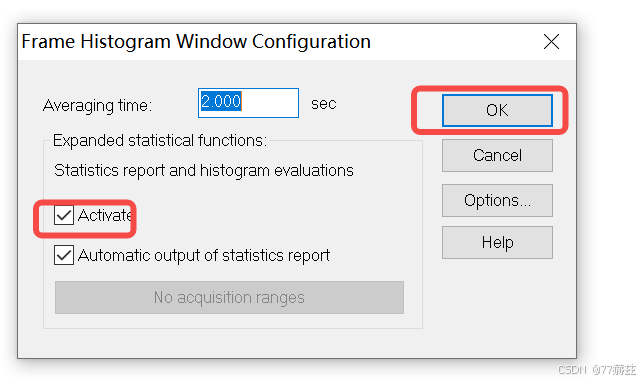

接下来进行激活配置，此步骤可以将报文周期结果直接输入到Write窗口

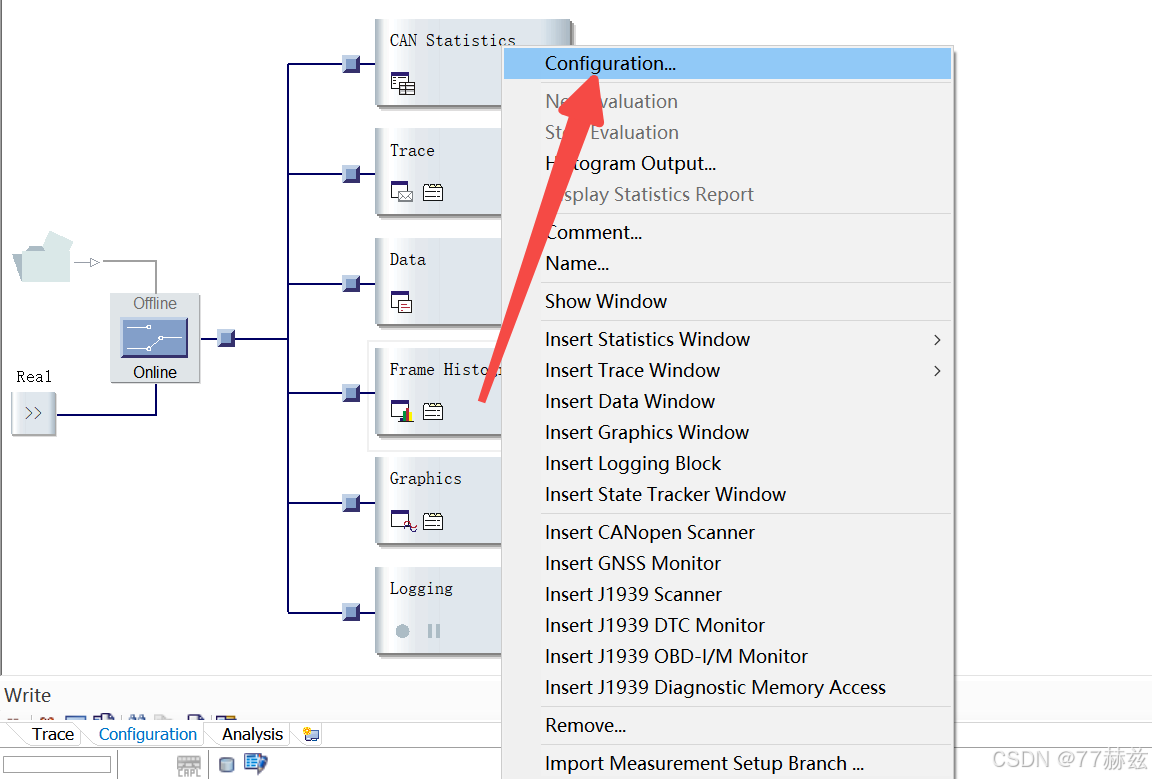

在这里插入图片描述

2.2.窗口打开方式

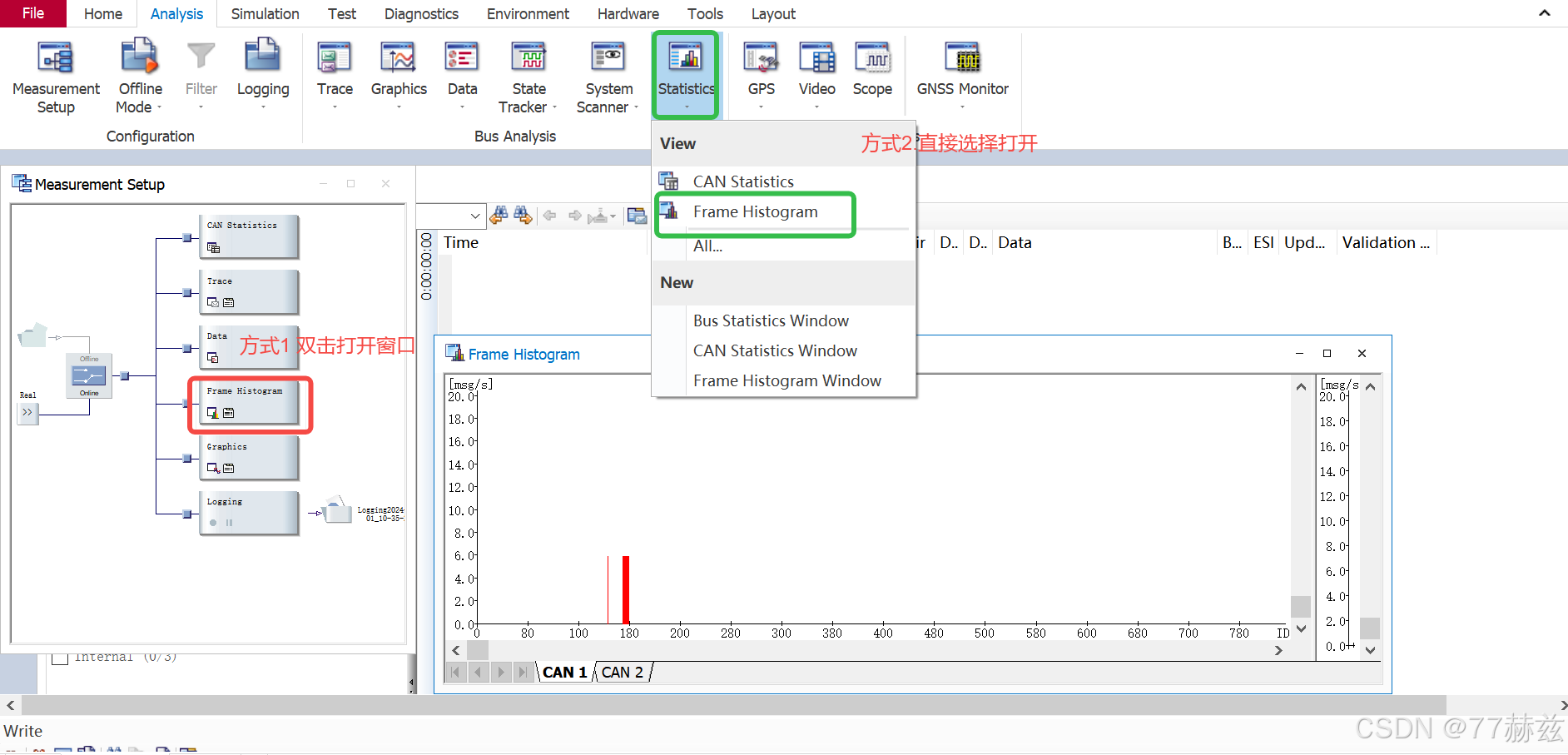

窗口打开方式，有两种，如下图
在这里插入图片描述

3.Frame Histogram窗口介绍

下面对Frame Histogram窗口进行介绍

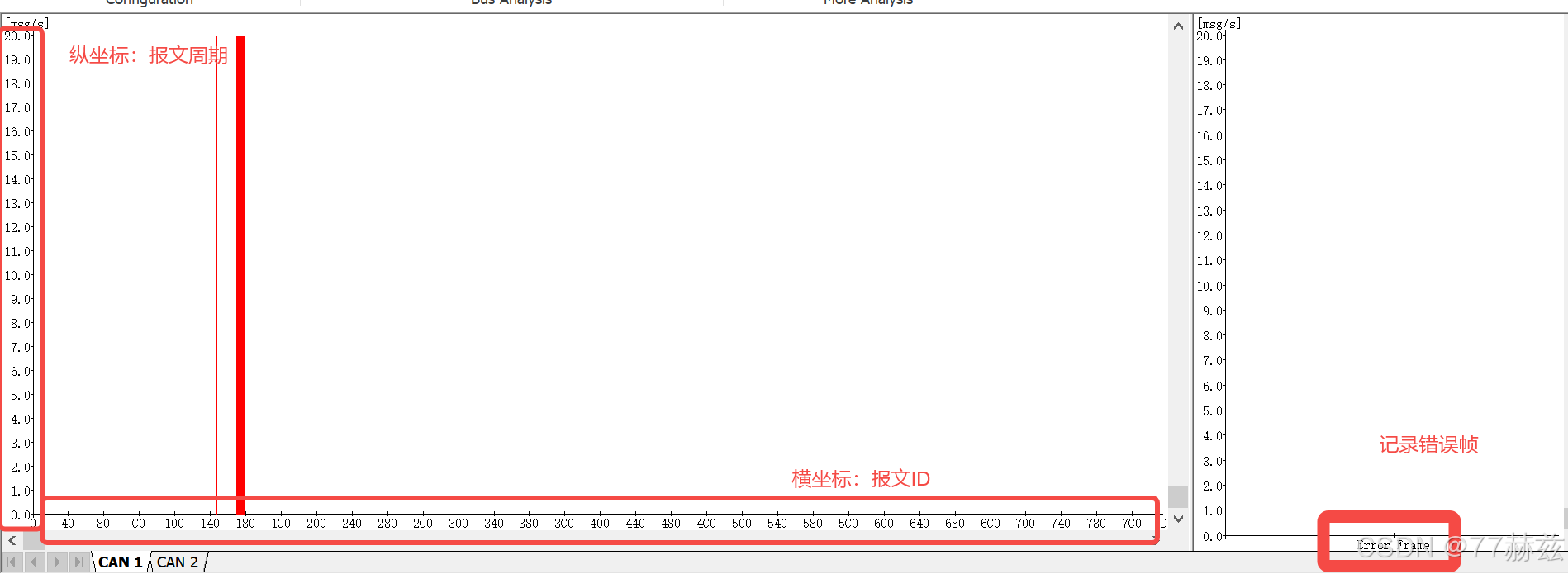

横坐标中每条竖线代表一个报文ID，
纵坐标代表每秒发送的帧数

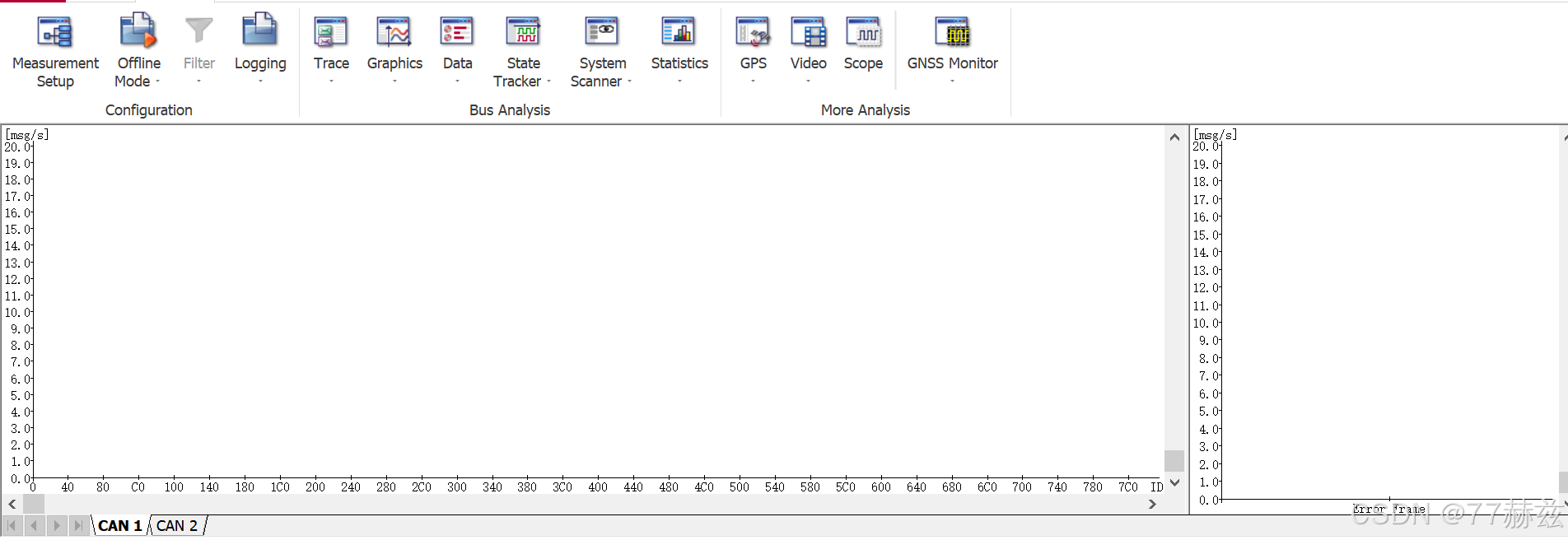

在这里插入图片描述

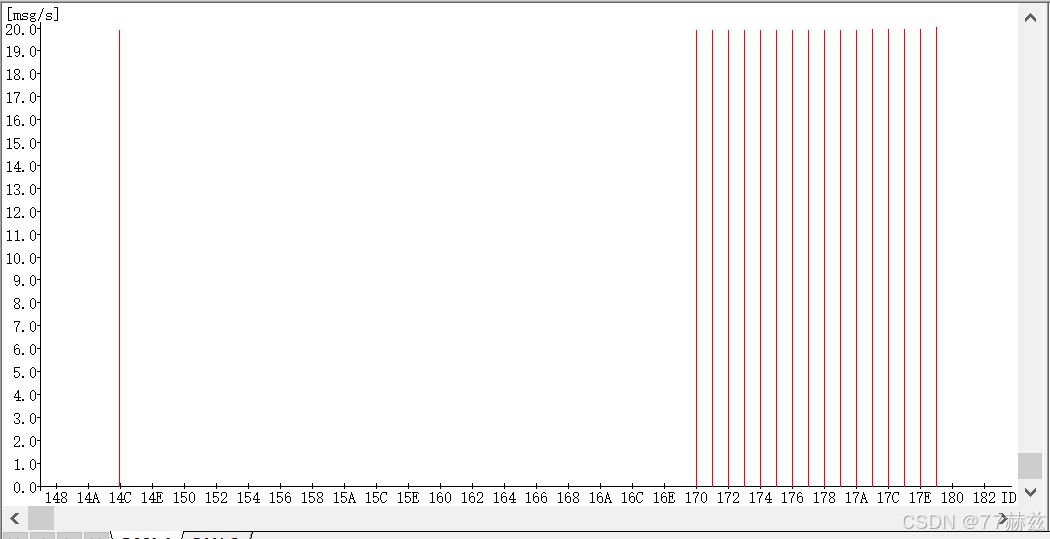

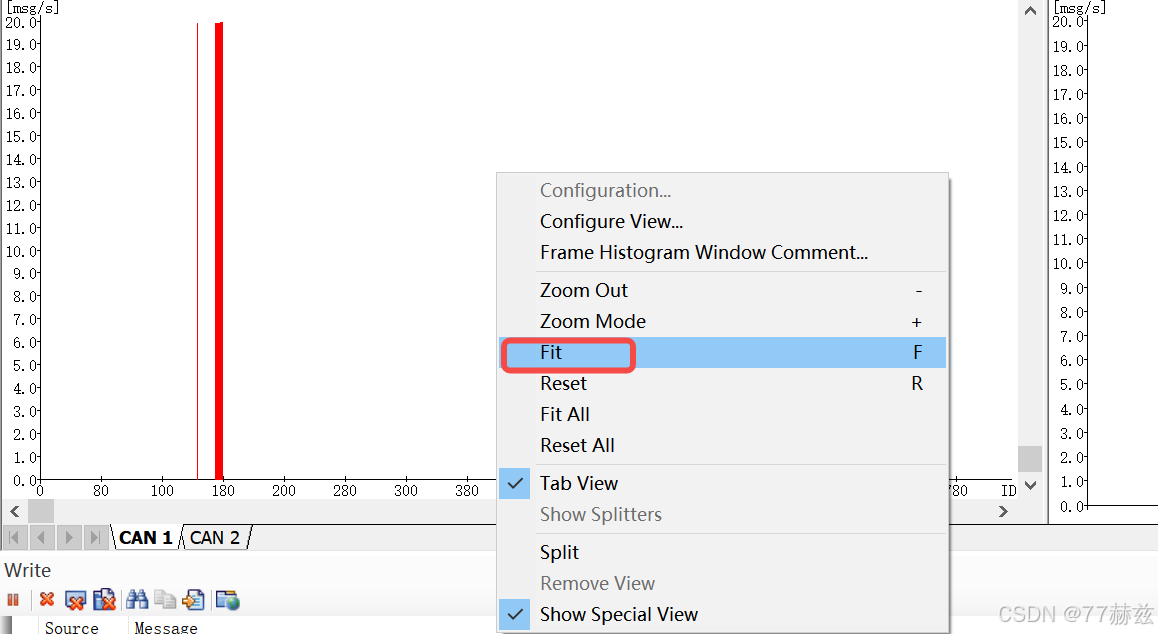

上图可以看到报文ID粘连在一起，可以选择如下方式分开
在这里插入图片描述

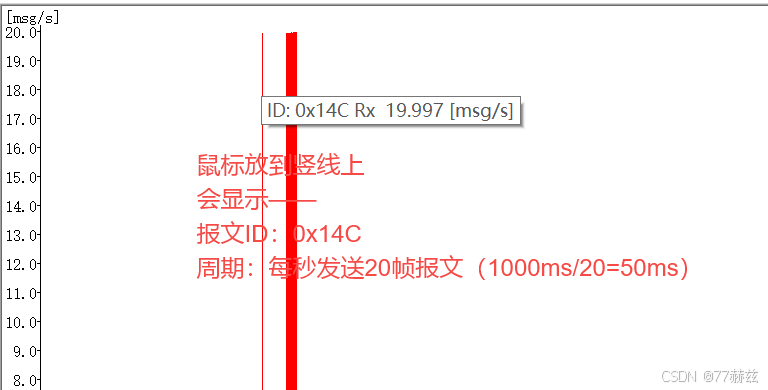

分开后效果：
在这里插入图片描述

4.测试结果输出

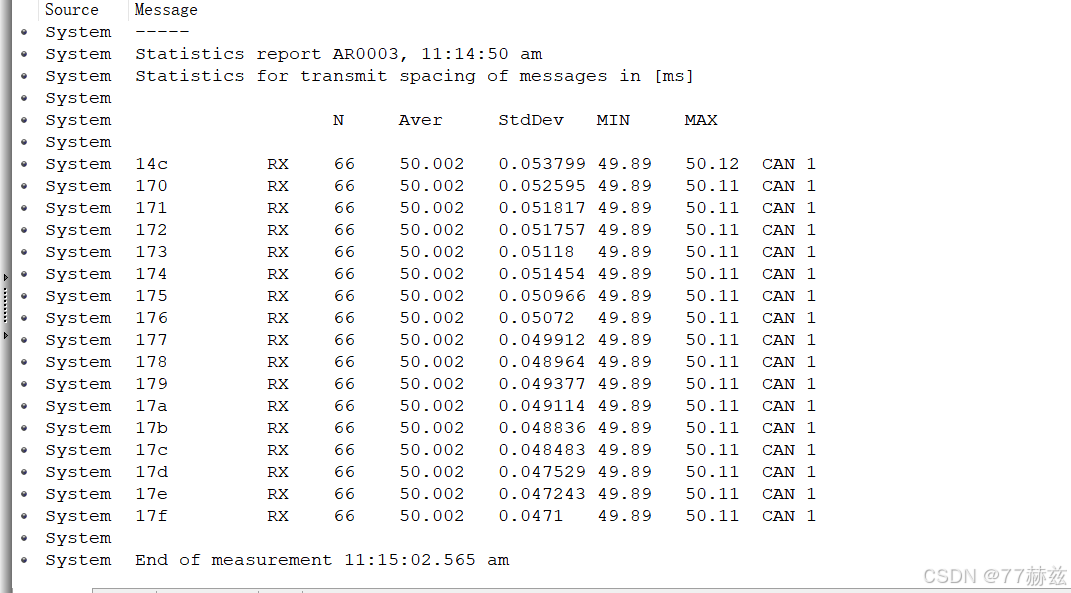

工程停止后，会在Write窗口统一输出总线上所有报文周期

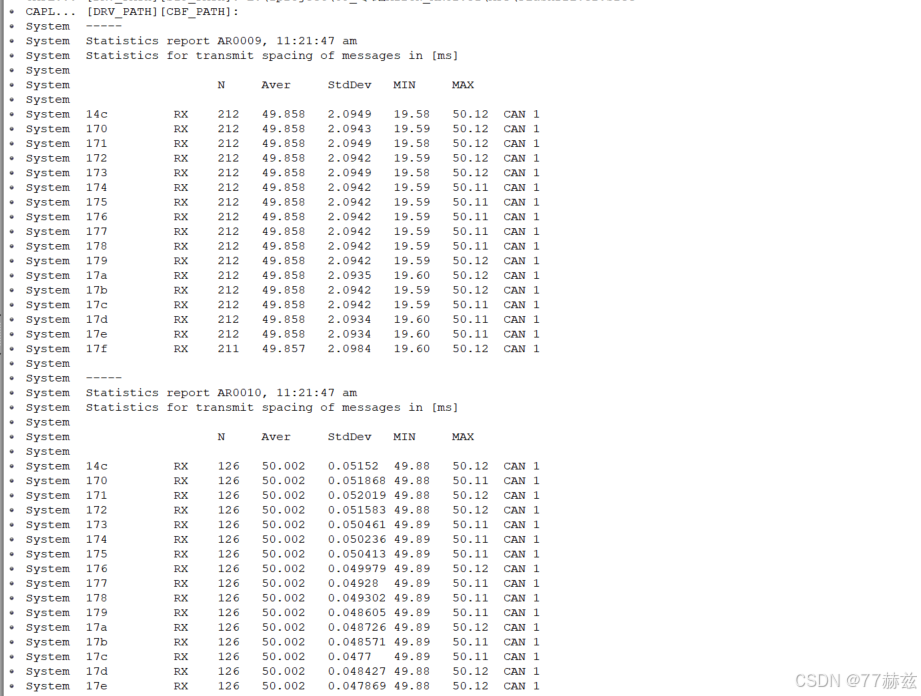

在这里插入图片描述

一次工程运行过程中，进行多次周期统计：

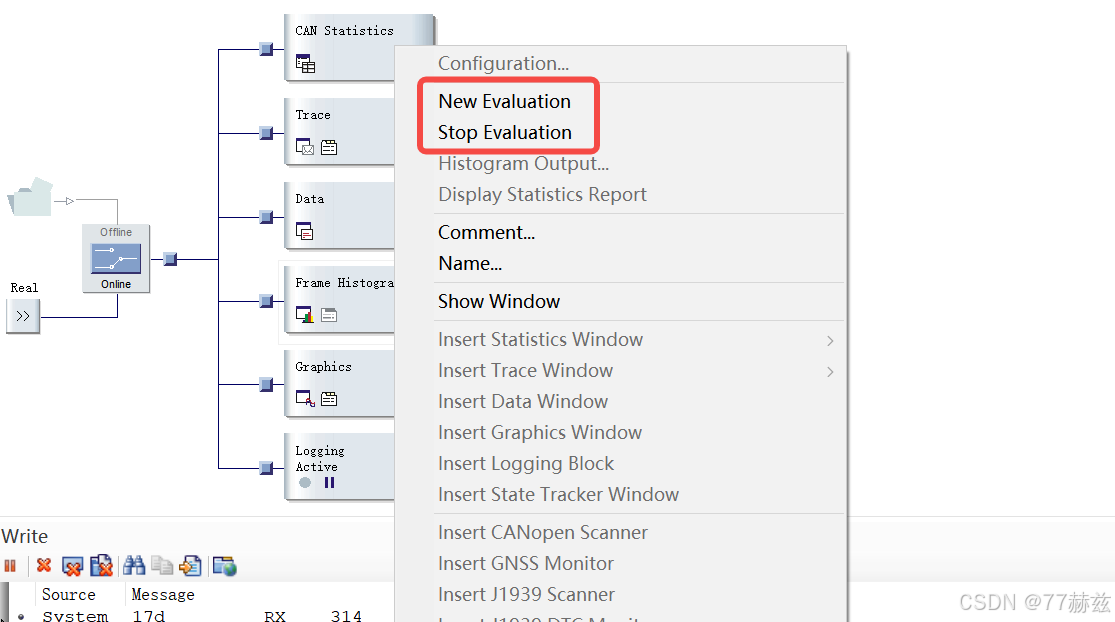

选中Frame Histogram右键
NeW Evaluation：开始一个新的统计
Stop Evaluation：停止当前统计

在这里插入图片描述

在测试过程中，点击几次NeW Evaluation，就会出几次结果
想结束统计，又不想结束工程可以直接点击Stop Evaluation
在这里插入图片描述
