【Vivado那些事儿】-VIO原理及应用

本文链接：https://blog.csdn.net/Pieces_thinking/article/details/120137713

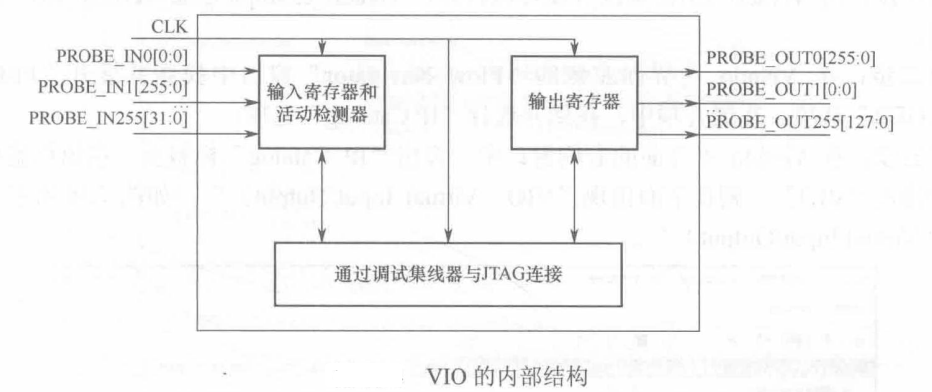

虚拟输入输出（Virtual Input Output,VIO)核是一个可定制的IP核，它可用于实时监视和驱动内部FPGA的信号，如图所示。

可以定制VIO的输入和输出端口的数量与宽度，用于和FPGA设计进行连接。由于VIO核与被监视和驱动的设计同步，因此应用于设计的时钟约束也适用于VIO核内的元件。当使用这个核进行实时交互时，需要使用Vivado逻辑分析特性。

接下来将介绍VIO的原理及应用，内容主要包括设计原理、添加VIO核、生成比特流文件和下载并调试设计。

设计原理

设计以下源码的工程，并添加VIO核：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2021/08/22 23:44:58
// Design Name:
// Module Name: top
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module top(
    input clk,
    input a,
    input b,
    output reg [5:0] z
    );
reg [5:0]z_tmp;
wire [5:0] z_vio;
reg a_tmp,b_tmp;
wire a_in,b_in;
wire sel;
wire a_vio,b_vio;
assign a_in=sel ? a : a_vio;
assign b_in=sel ? b : b_vio;
assign z_vio=z;

vio_0 Inst_vio (
  .clk(clk),                // input wire clk
  .probe_in0(z),           // input wire [5 : 0] probe_in0
  .probe_out0(sel),        // output wire [0 : 0] probe_out0
  .probe_out1(a_vio),      // output wire [0 : 0] probe_out1
  .probe_out2(b_vio)      // output wire [0 : 0] probe_out2
);
always @(posedge clk)
begin
 a_tmp<=a_in;
 b_tmp<=b_in;
end
always @(*)
begin
 z_tmp[0]=a_tmp & b_tmp;
 z_tmp[1]=~(a_tmp & b_tmp);
 z_tmp[2]=a_tmp | b_tmp;
 z_tmp[3]=~(a_tmp | b_tmp);
 z_tmp[4]=a_tmp ^ b_tmp;
 z_tmp[5]=a_tmp ~^ b_tmp;
end
always @(posedge clk)
begin
z<=z_tmp;
end

endmodule

添加VIO后的整体设计如下：

如上图所示，在该设计中添加一个vio核，该IP提供3个输出端口，其中probe_out0端口用于选择进入寄存器a_tmp_reg和寄存器b_tmp_reg的信号。当probe_out0输出1时，将外部端口a和b提供的信号分别连接到寄存器a_tmp_reg和寄存器b_tmp_reg;当probe_out0输出0时，将vio输出端口probe_outl和probe_out2信号连接到寄存器a_tmP_reg和b_tmp_reg。这样就可以通过vio提供的端口来控制整个FPGA的设计。此外，FPGA设计的最终输出z可以连接到vio模块的probe_in0输入端口。

添jia VIO核

本节将添加VIO核，主要步骤如下所示。

第一步：用Vivado集成开发环境打开需要添加的工程。

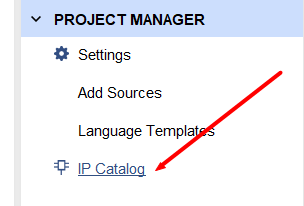

第二步：在Vivado主界面左侧的“Flow Navigator”窗口中找到并展开PROJECT MANAGER选项。在展开项中，找到并选择“IP Catalog”选项。

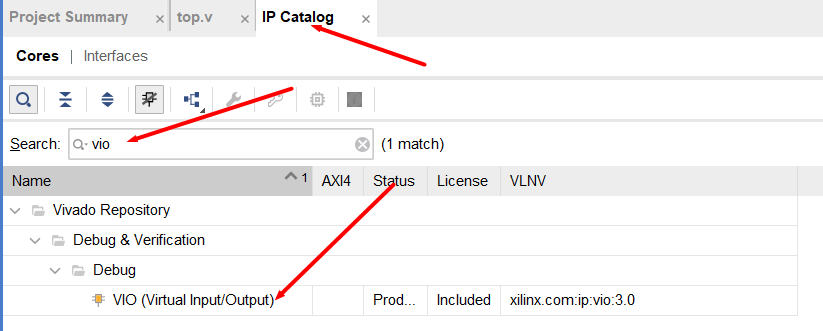

第三步：在Vivado主界面的右侧窗口中，弹出“IP Catalog”标签页。在该标签页的搜索框中输入“VIO”，则在下面出现“VIO(Virtual Input/Output)”，如图所示，双击“VIO(Virtual Input/Output)”。

第四步：弹出“Customize IP-VIO(VirtualInput/Output)”对话框。

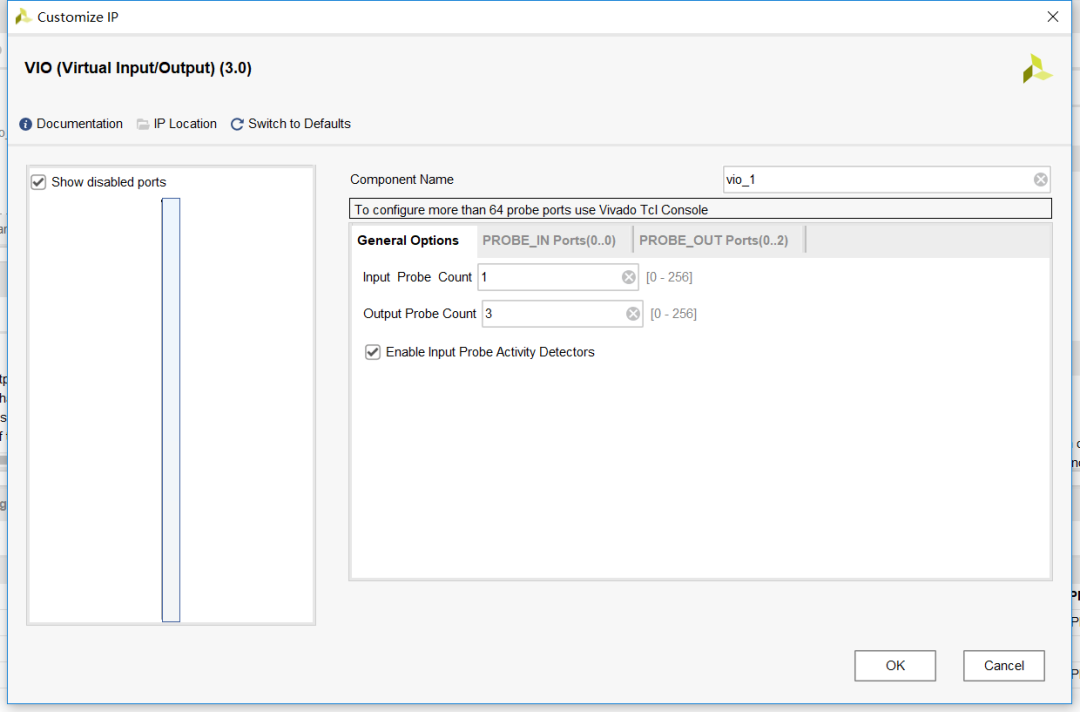

(1)单击“General Options”标签，如图所示，在该标签页中，按如下参数进行设置。

Input ProbeCount：1。

Output ProbeCount：3。

勾选 Enable Input Probe Activity Detectors前面的复选框。

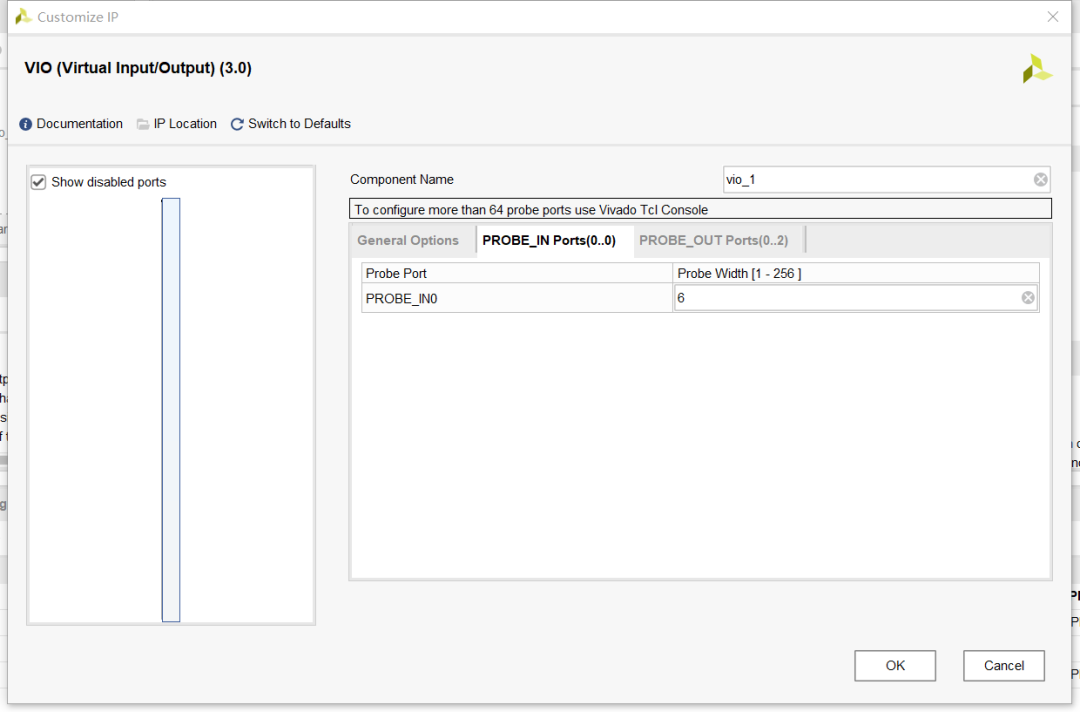

(2)单击“PROBE_IN Ports(0..0)”标签，如图所示，在该标签页中，按如下参数进行设置

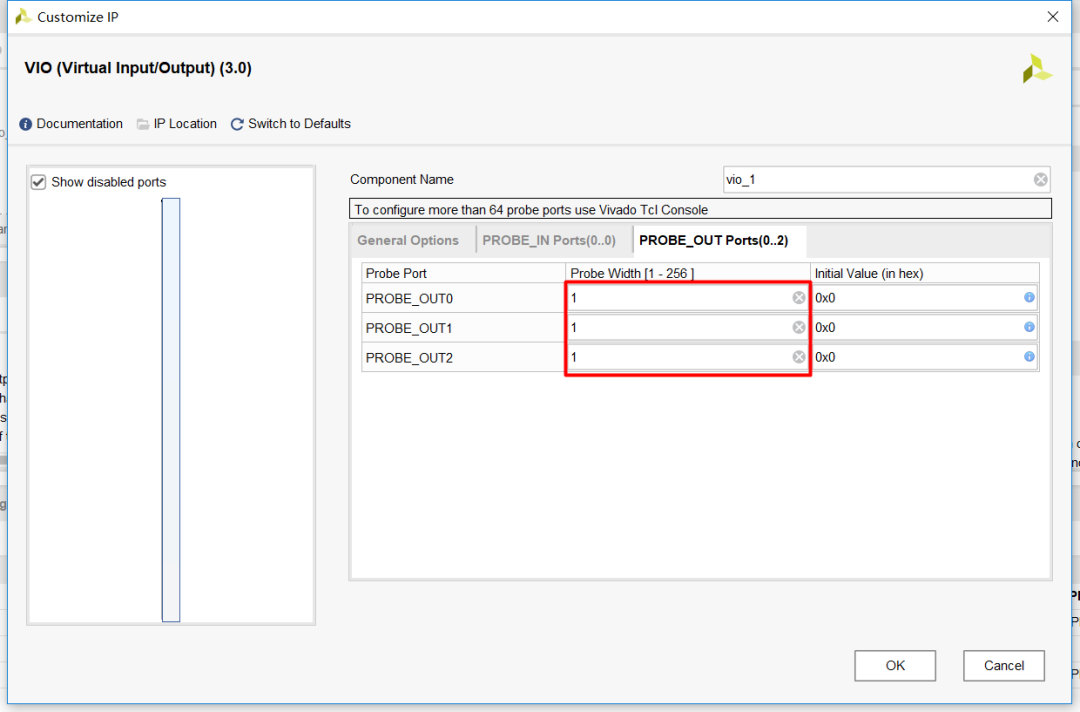

(3)单击“PROBE_OUTPorts(0..2)”标签，如图所示，在该标签页中，按如下参数进行设置。

第五步：单击【OK】按钮，退出“Customize IP”对话框。

第六步：弹出“Generate Output Products”对话框。

第七步：单击【Generate】按钮，退出“Generate Output Products”对话框。

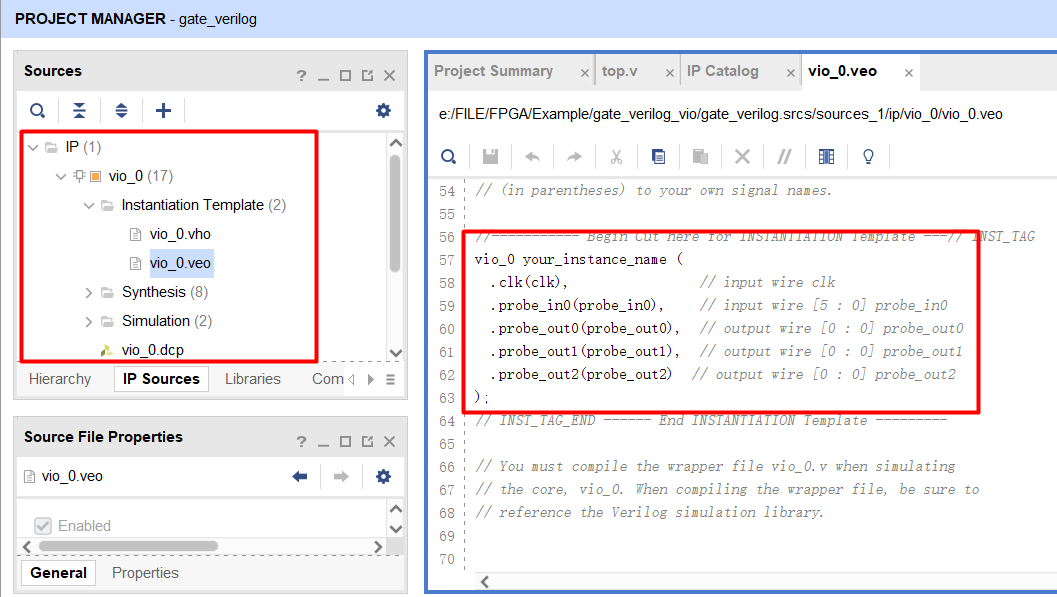

第八步：在“Sources”窗口中，单击“IP Sources”标签。在该标签页中，可以看到添加了名字为“vio_0”的IP核实例，如图所示。找到并展开“vio_0”选项。在展开项中，找到并展开“Instatiation Template”选项。在展开项中，选择并用鼠标左键双击vio_0.veo,打开其例化模板，如下述代码所示。

//----------- Begin Cut here for INSTANTIATION Template ---// INST_TAG
vio_0 your_instance_name (
  .clk(clk),                // input wire clk
  .probe_in0(probe_in0),    // input wire [5 : 0] probe_in0
  .probe_out0(probe_out0),  // output wire [0 : 0] probe_out0
  .probe_out1(probe_out1),  // output wire [0 : 0] probe_out1
  .probe_out2(probe_out2)  // output wire [0 : 0] probe_out2
);

第九步：在“Sources”窗口中，单击“Hierarchy”标签。在该标签页中，找到并展开“Design Sources”选项。在展开项中，找到并用鼠标双击top.v文件，按下述代码修改设计代码，并添加vio的例化代码。

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2021/08/22 23:44:58
// Design Name:
// Module Name: top
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module top(
    input clk,
    input a,
    input b,
    output reg [5:0] z
    );
reg [5:0]z_tmp;
wire [5:0] z_vio;
reg a_tmp,b_tmp;
wire a_in,b_in;
wire sel;
wire a_vio,b_vio;
assign a_in=sel ? a : a_vio;
assign b_in=sel ? b : b_vio;
assign z_vio=z;

vio_0 Inst_vio (
  .clk(clk),                // input wire clk
  .probe_in0(z),           // input wire [5 : 0] probe_in0
  .probe_out0(sel),        // output wire [0 : 0] probe_out0
  .probe_out1(a_vio),      // output wire [0 : 0] probe_out1
  .probe_out2(b_vio)      // output wire [0 : 0] probe_out2
);
always @(posedge clk)
begin
 a_tmp<=a_in;
 b_tmp<=b_in;
end
always @(*)
begin
 z_tmp[0]=a_tmp & b_tmp;
 z_tmp[1]=~(a_tmp & b_tmp);
 z_tmp[2]=a_tmp | b_tmp;
 z_tmp[3]=~(a_tmp | b_tmp);
 z_tmp[4]=a_tmp ^ b_tmp;
 z_tmp[5]=a_tmp ~^ b_tmp;
end
always @(posedge clk)
begin
z<=z_tmp;
end

endmodule

第十步：保存该设计文件。

生成比特流文件

下载并调试设计

将生成的比特流文件下载到开发板上的FPGA元器件中，并通过VIO对设计进行监控，主要步骤如下所示。

第一步：将JTAG和FPGA板卡链接并和PC连接。

第二步：给开发板上电。

第三步：在“HARDWARE MANAGER”对话框中，单击【Open target】按钮，出现浮动菜单。在浮动菜单内，执行菜单命令【AutoConnect】。

第四步：在“Hardware”窗口中，选择FPGA,单击鼠标右键，出现浮动菜单。在浮动菜单内，执行菜单命令【Program Device】。

第五步：弹出“Program Device”对话框，如图所示。在该对话框中，选择合适的“Bit stream file”和“Debug probes files”。

第六步：单击【Program】按钮。

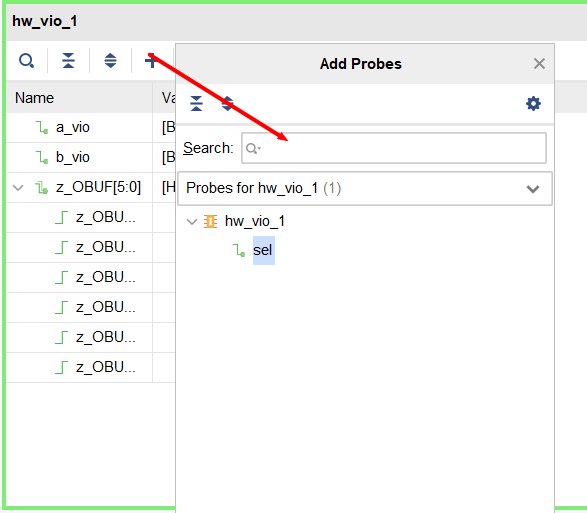

第七步：在Vivado主界面右侧的窗口中，弹出“hw_vio_l”对话框，如图所示。在该对话框中，单击+按钮。出现浮动菜单。在浮动菜单内，分别双击a_vio、b_vio、sel和z_OBUF[5:0]，将其添加到“hw_vio_l”对话框中，如图所示。

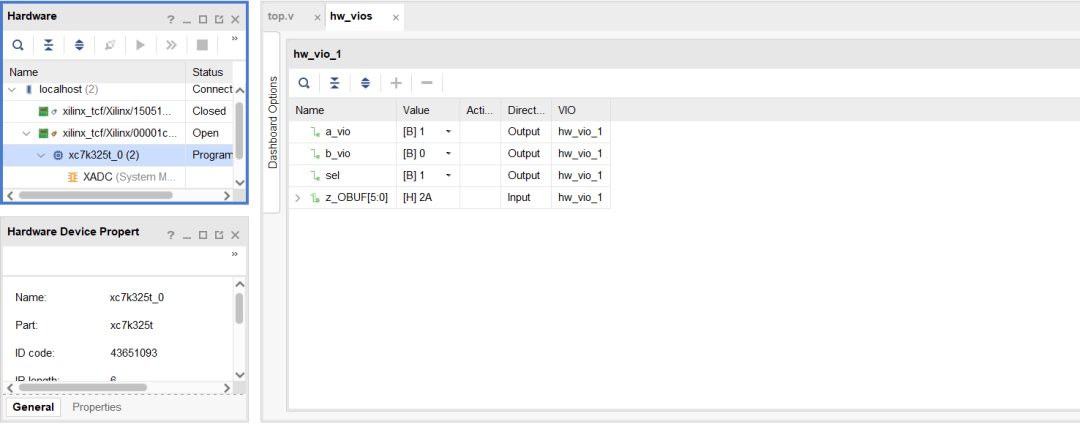

第八步：在图所示的对话框中，先将sel的“Value”设置为1,此时a_vio和b_vio的值将送给FPGA设计。

第九步：在图所示的对话框中，将“sel”的“Value”设置为0,此时由开发板上开关的设置状态确定a和b的值，并将其送给FPGA设计。

第十步：关闭并退出设计。

工程链接

链接：https://pan.baidu.com/s/11kFLfledKFOmYl8YXwiFjw 提取码：open
