【 Vivado 】打包属于自己的IP

最新推荐文章于 2025-10-17 15:52:37 发布
原创 最新推荐文章于 2025-10-17 15:52:37 发布 · 5.1k 阅读 · 21 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文在Vivado 2014.4下自己动手创建一个IP，并打包，以便后来使用。

1、创建工程

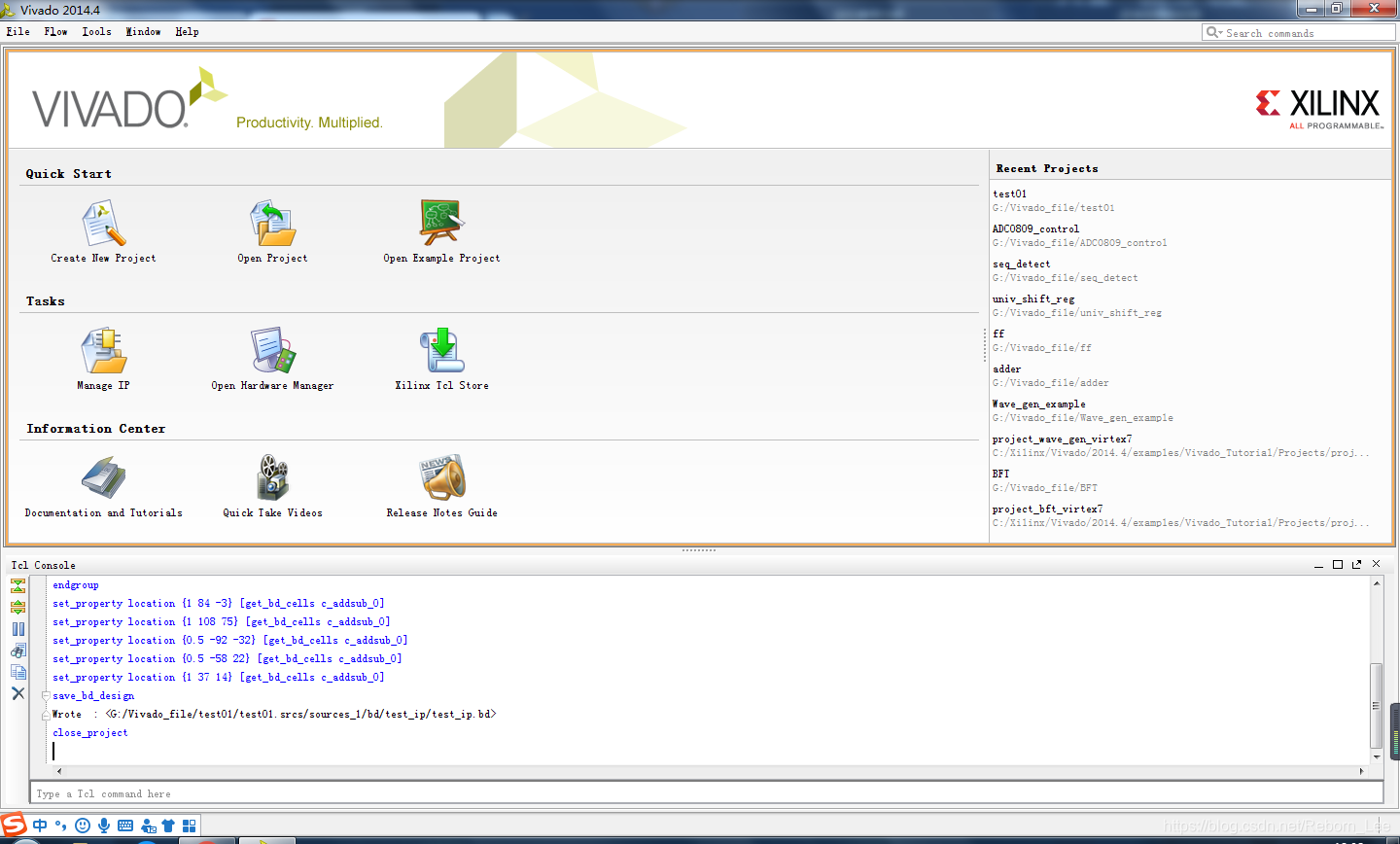

打开Vivado设计开发软件，创建一个新工程：

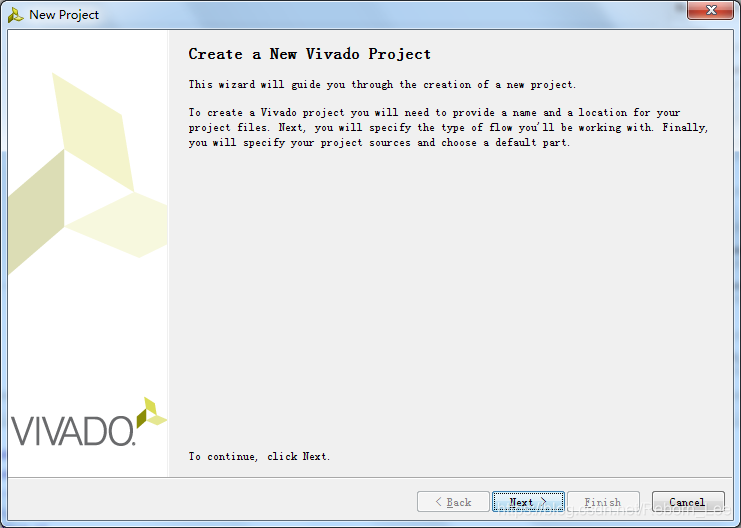

下面省略一些描述：

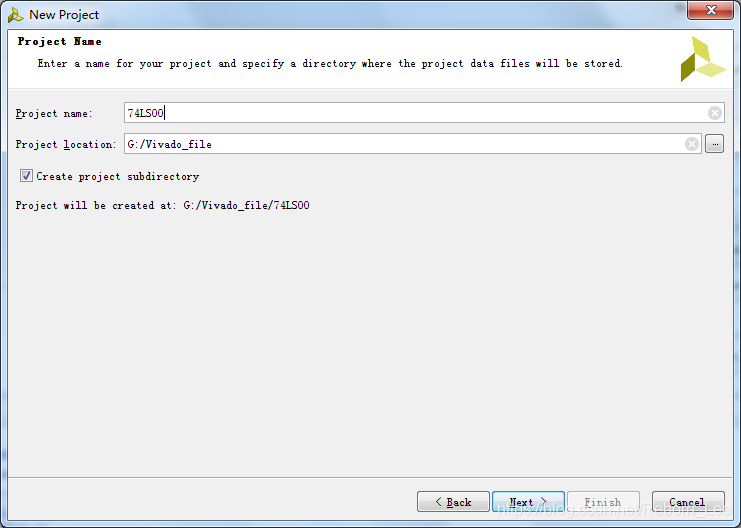

工程名自己取，目录按自己情况随意定：

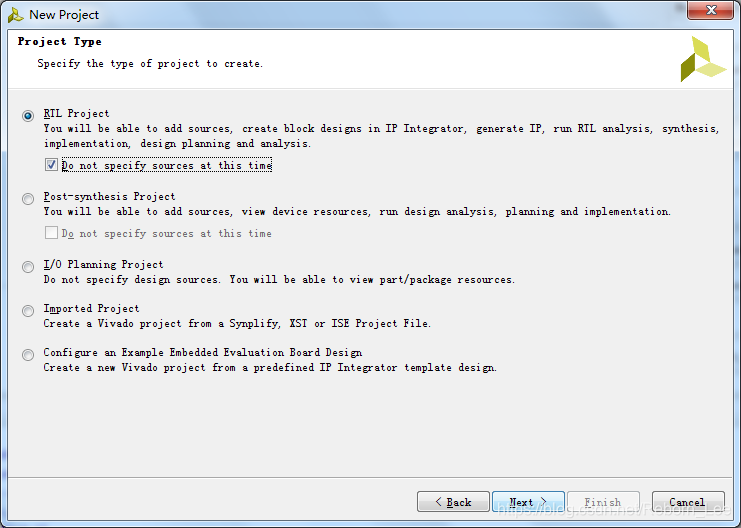

选择RTL工程，不用创建源文件：
