一文讲清CAN、CANFD、CANXL、LIN、FlexRay、MOST、 车载Ethernet的定义、特点、应用与区别

---

前言

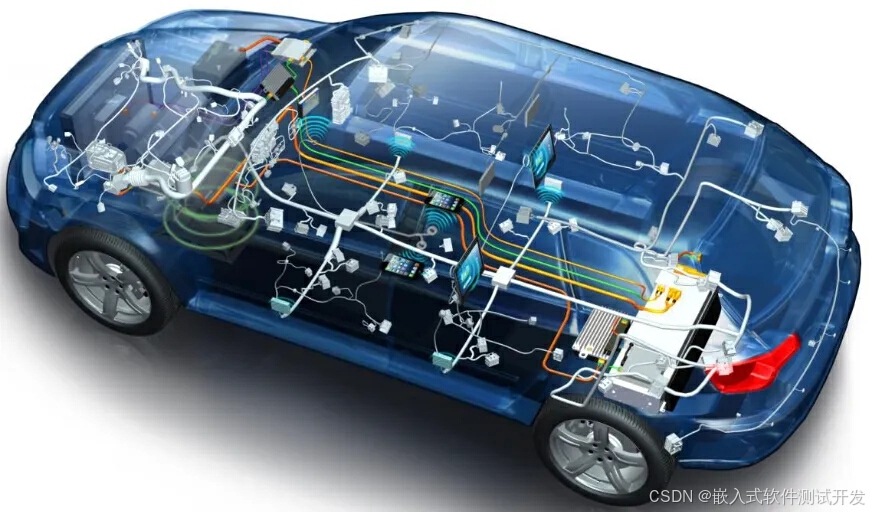

随着现代汽车的电子化和智能化程度越来越高，汽车总线技术得到了迅速的发展，汽车总线系统也变得越来越复杂。常见的汽车总线协议包括CAN、CAN FD、CAN XL、LIN、FlexRay、MOST、车载Ethernet等。

---

一、CAN系列

1、CAN

定义：CAN，即Controller Area Network（控制器局域网络），是第一代CAN通信技术，最早在1986年由德国Bosch公司提出，用于解决汽车电子系统中节点间通信的问题。
特点：
最高1Mbps的传输速率，每帧最多8个字节。
高度可靠的消息传递能力和实时性。
低成本、抗干扰能力强。
支持多节点连接，可同时进行多个设备之间的通信。
应用：广泛用于汽车电子控制系统，如发动机控制单元、制动系统等。

2、CAN FD

定义：CAN FD，即CAN Flexible Data-Rate（灵活数据率），CAN通信协议的一种变种，于2012年被引入，被视为第二代CAN通信技术。旨在解决传统CAN协议在数据传输速率和灵活性方面的局限性‌，支持高速数据传输。
特点：
最高可达8Mbps的传输速率（行业认可，理论上可更高），每帧最多64个字节。
保持了CAN的实时性和可靠性优势。
与现有的CAN硬件兼容。
应用：适用于需要处理更多数据量的现代汽车系统，比如高级驾驶辅助系统（ADAS）。

3、CAN XL

定义：CAN XL，即Controller Area Network eXtended Length，是CAN FD的进一步扩展，于2020年被引入，被视为第三代CAN通信技术。旨在增加数据传输速率和灵活性。
特点：
最高可达20Mbps的传输速率，每帧最多2048个字节。
为未来的汽车应用提供更多扩展性和性能潜力。
应用：广泛应用于乘用车、商用车及特种车辆等领域，为车辆智能化、网联化转型提供技术支持。
以下是CAN、CANFD、CANXL的一些典型特征对比：

二、LIN

定义：LIN，即Local Interconnect Network（局部互联网络总线），是针对汽车分布式电子系统而定义的一种低成本的串行通讯网络。
特点：
单线传输形式，传输速率较低。
对硬件要求简单，成本低。
一个LIN网络最多可连接16个节点。
应用：主要用于车身电子配件，如车窗、后视镜、大灯等。

三、FlexRay

定义：一种用于汽车的高速、确定性通信协议。它将事件触发和时间触发两种方式相结合，具有高效的网络利用率和系统灵活性。
特点：
提供高带宽和低延迟的通信。
支持时间触发和事件触发两种通信模式。
具有故障容错能力。
应用：适用于需要高实时性和可靠性的汽车控制系统，如线控系统、高级驾驶辅助系统等。

四、MOST

定义：MOST，即Media Oriented Systems Transport（面向媒体的系统传输），是一种专为汽车多媒体应用设计的网络协议。
特点：
支持高质量音频和视频流的传输。
提供同步和异步通信模式。
具有低延迟和高带宽的特点。
应用：主要用于汽车娱乐系统、导航系统和车载通信系统。

五、车载Ethernet

定义：车载Ethernet，即车载以太网（Automotive Ethernet）‌，是指在汽车内部使用以太网技术进行数据传输和通信的网络系统。为了解决传统以太网的实时性和确定性问题，汽车行业引入了专用的车载以太网技术，如音视频桥接（AVB，Audio Video Bridging）和时间敏感网络（TSN，Time-Sensitive Networking）。这些技术通过协议扩展和网络管理机制，提供了更精确的时间同步和优化的数据传输服务，以满足汽车系统对实时性能的高要求。
特点：
具有极高的数据传输速率和带宽。
支持大规模数据的传输和实时处理需求。
可与云服务、高清视频流等现代应用无缝集成。
应用：车载网络与云服务、远程诊断、信息娱乐系统。

六、区别

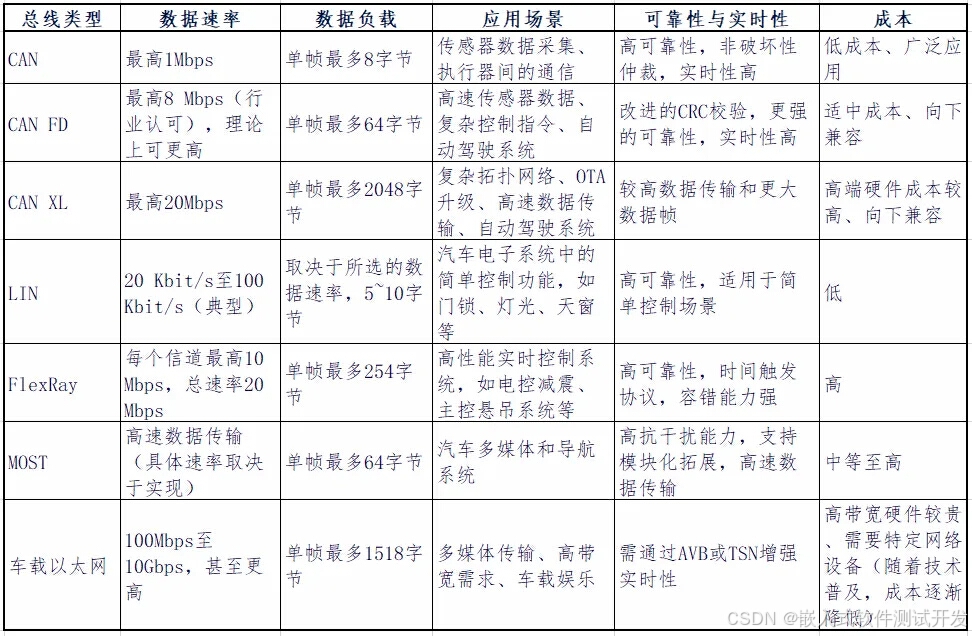

以下是上述通信协议的一些典型特征对比：

带宽与速率：从CAN到CAN FD再到CAN XL，带宽和数据传输速率逐渐增加。LIN的传输速率较低，适用于对性能要求不高的应用。FlexRay和Ethernet则提供更高的带宽和低延迟通信。
成本与应用：CAN和LIN因其低成本和简单性而广受欢迎，适用于各种汽车电子控制系统。Ethernet虽然成本较高，但因其高性能而逐渐在汽车领域得到应用。MOST则专注于汽车多媒体应用。
拓扑结构与节点数：这些协议在拓扑结构和支持的节点数上也有所不同。例如，CAN和LIN通常采用总线拓扑结构，而Ethernet则采用星型或网状拓扑结构。

---

总结

综上所述，这些通信协议各有其独特的特点和应用场景。在选择适合的协议时，需要根据具体的应用需求、系统性能和成本等因素进行综合考虑。
