目前，围绕地形产品这一主题，在测绘、地理信息、林业与生态、地质、土木工程等领域普遍存在DTM、DEM、DSM、nDSM、CHM、DCM等英文缩写词。这些缩写的英文专业名词往往被混淆，即使是部分专业人士也存在混用的现象，很多小白用户更是被搞的一头雾水。为此，本推文特别对上述相关的概念进行了整理，以正本清源。

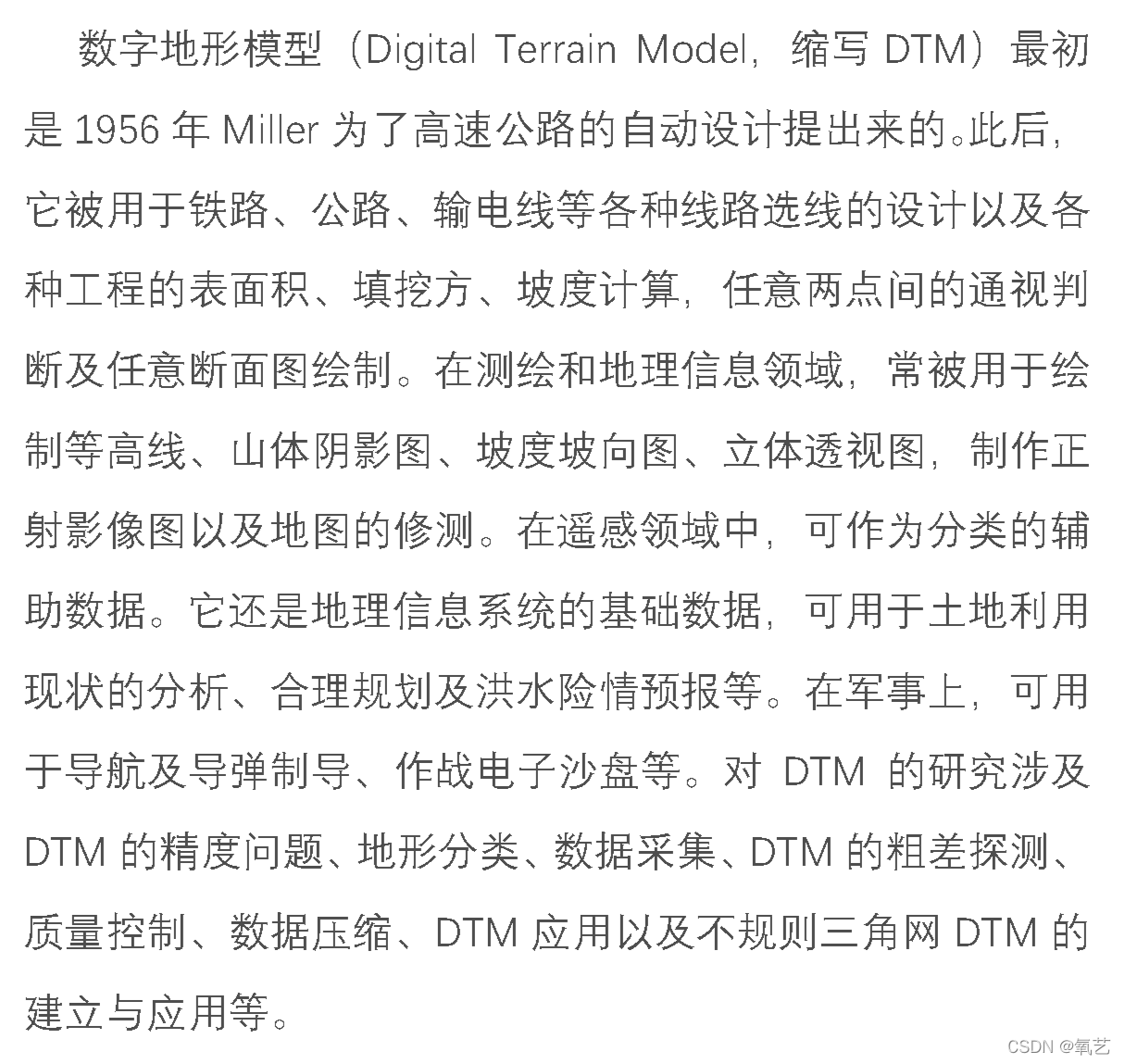

1、数字地形模型（DTM）

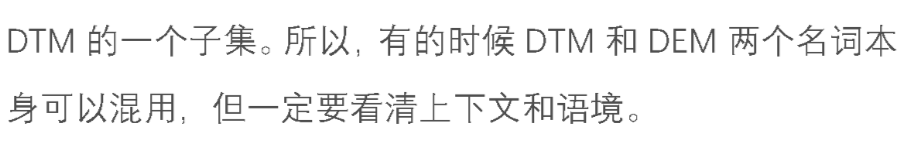

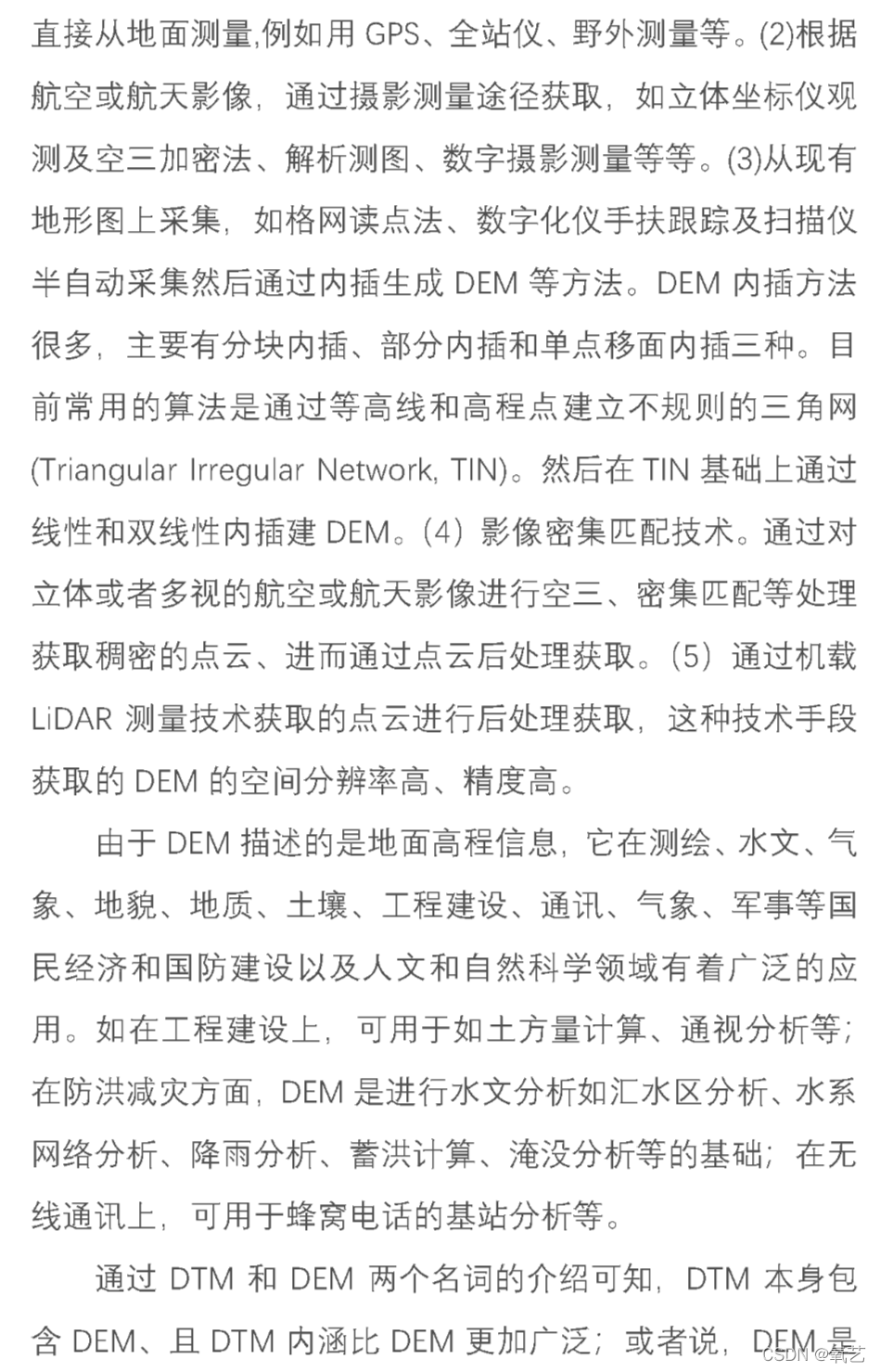

2、数字高程模型 (DEM)

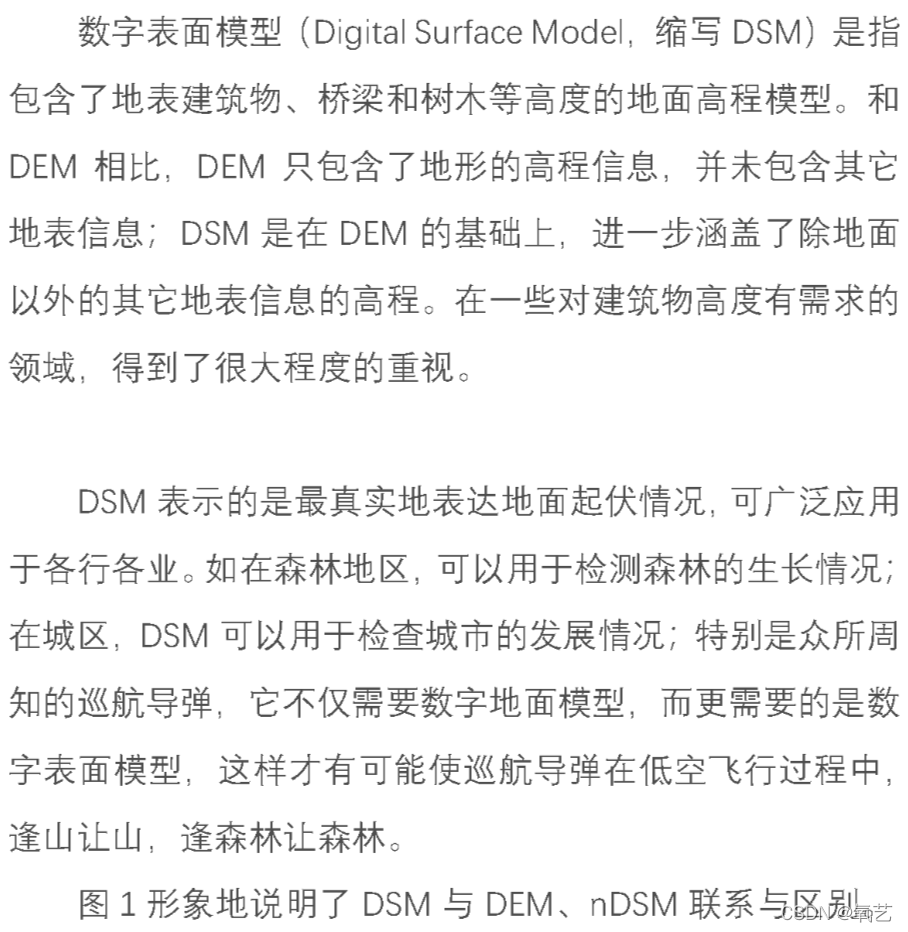

3、数字表面模型(DSM)

图1 DSM与DEM、nDSM联系与区别示意图

4、归一化数字表面模型(nDSM)

归一化数字表面模型(normalized Digital Surface Model，缩写nDSM)是一种反映地物到地面的垂直高度的高程模型。

为了消除地形起伏对地物提取的影响，地物激光点的提取往往是在nDSM中进行的。机载LIDAR点云数据经过滤波之后，从中选取出的地面点内插出规则格网DEM，再将DEM从原始点云数据重采样的DSM中减去，从而生成nDSM。图1（b）为nDSM的生成示意图。

另外，目前nDSM的表达形式也日益多样化。除了反映地物高度信息，目前有的nDSM也融合了语义信息，如图2（a）所示；有的nDSM可以同时融合地物高度与语义信息），如图2（b）所示。

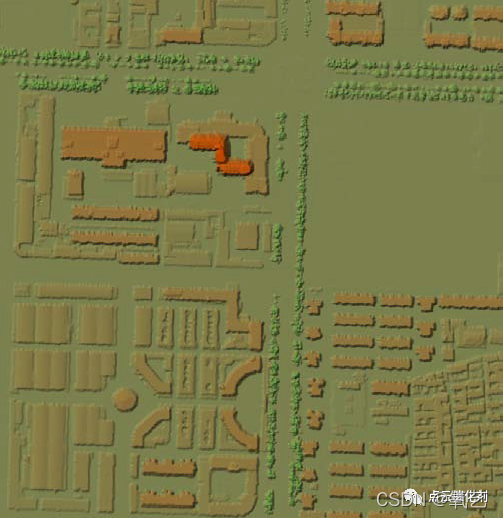

（a）融合语义信息的nDSM

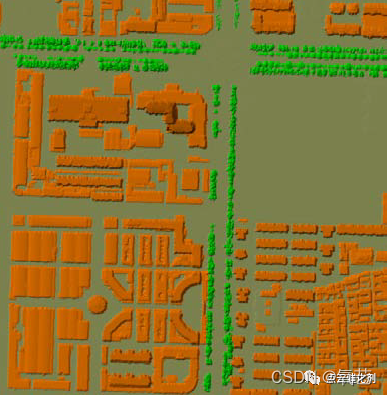

（a）同时融合语义与地物高度信息的nDSM

图2 融合地物高度与语义属性的新型nDSM

5、冠层高度模型（CHM）

植被的冠层高度模型（Canopy Height Model，CHM）是一个表达植被距离地面高度的表面模型，通常基于数字表面模型DSM以及数字高程模型DEM，通过CHM = DSM–DEM，生成CHM。另外，在林业与生态领域，DSM还通常被称为DCM（Digital Canopy Model）。

通俗的讲，nDSM与CHM是同一个产品在不同行业中的具体称谓。具体而言，测绘领域的nDSM本质上等价于林业、生态领域的CHM。
