Traction Inverter Motor Control Enhancement Using Logic and Translation

Traction Inverter Motor Control Enhancement.pdf

概述

在大多数控制牵引逆变器电机的系统中，逻辑和转换器件是必不可少的。控制系统集成了许多子系统，如电机驱动电路，这些子系统需要高驱动强度、扩展能力和抗干扰能力，而微控制器的输出通常无法满足这些需求，因此需要使用逻辑器件。此外，像重量和接近传感器这样的传感器，其工作电压通常与系统控制器的电压不同，因此需要使用电压转换器件。本文档中的“框图和逻辑与转换用例”部分展示了在控制单元设计中普遍存在的各种用例。
逻辑门、电压转换器和其他逻辑器件在现代电子系统中发挥着多重作用。本文档提供了一些针对常见设计挑战的示例解决方案，这些方案通过应用逻辑和转换器件得到了有效应对。需要注意的是，虽然并非所有解决方案都会在每个系统中出现，但我们所展示的方案都是经过实践检验的、行之有效的。
德州仪器提供了数十种逻辑系列供选择，选择适合应用的逻辑器件可能是一项挑战。牵引逆变器电机的控制单元通常倾向于低功率解决方案，这使得我们更容易确定适合这一应用的系列。请参阅推荐的逻辑和转换系列，以帮助您找到适合您的使用案例的逻辑系列。

方框图

本报告使用简化的系统方框图来展示逻辑和转换用例，具体可参考图1。如需更完整的视图，请查阅牵引逆变器电机控制的交互式在线终端设备参考图
牵引逆变器电机控制

使用逻辑器件优化故障电路

现代电梯和自动扶梯采用牵引逆变器电机的控制单元，需要进行持续监控和预测性维护，以降低停机时间和服务成本。逻辑器件在组合故障信号以及提醒MCU采取适当措施方面扮演着重要角色。当检测到故障时，电机IGBT驱动器的PWM输入会连接至三态缓冲器的使能引脚，从而实现软关机，禁用驱动级，并逐步关闭IGBT。
本节说明了与故障信号电路相关的这两种用例。

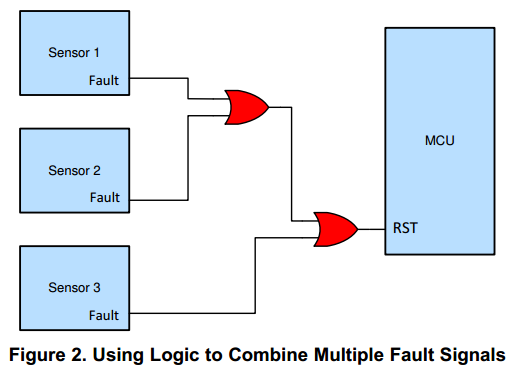

2.1 组合故障信号

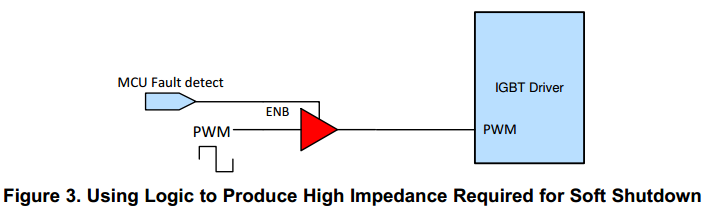

2.2 IGBT PWM 驱动器


  • 三态缓冲器可产生相当于开路的高阻抗状态 (Hi-Z)
  • 在检测到故障时可用于驱动 IGBT 栅极驱动器进行软关断
  • 提高电流驱动强度能力
  • 缓冲器允许隔离栅极或电路相互之间
  • 使用在线参数搜索工具找到合适的缓冲器:online parametric search tool

3 逻辑和转换器件用例

3.1 逻辑器件用例

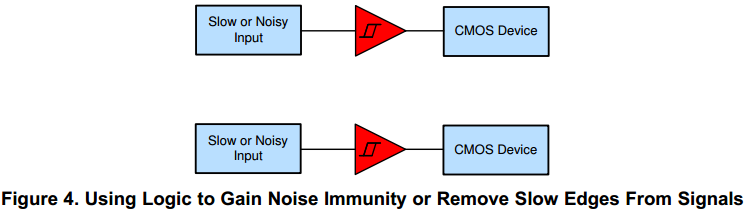

3.1.1 数字信号的噪声抗扰度


3.1.2 输入信号选择

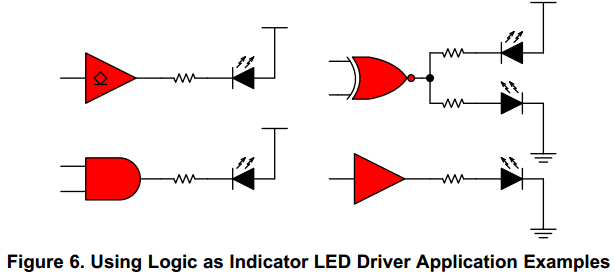

3.1.3 驱动器 LED 指示灯


  • 添加系统指示器，无需控制器交互。
  • 大多数逻辑门可以驱动低电流指示器LED（1 至25 mA）。
  • 逻辑功能增加了可配置性。
  • 根据需要禁用 LED 指示灯。
  • 通过在线参数搜索工具找到正确的逻辑解决方案：

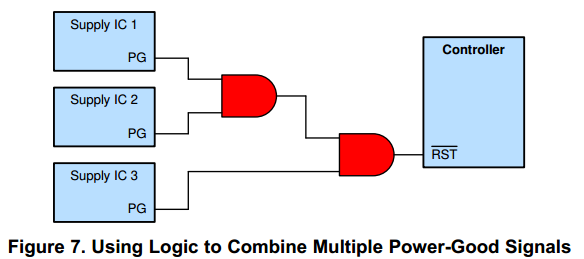

3.1.4 合并电源指示信号


  • 组合电源良好信号以驱动低电平有效复位
  • 添加电源指示灯 LED，无需软件或系统控制器交互
  • 请参阅逻辑分钟视频组合电源良好信号，了解有关此用例的更多信息
  • 通过在线参数搜索工具查找正确的与门

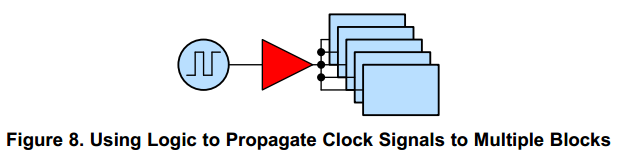

3.1.5 Clock Fanout


  • 缓冲器提高了低频（约 20 MHz）数字时钟输出的驱动强度
  • 能够驱动多个数字模块，组合负载高达 70 pF
  • 为所有子系统建立干净的时钟信号
  • 通过在线参数找到合适的缓冲器搜索工具：online parametric search tool

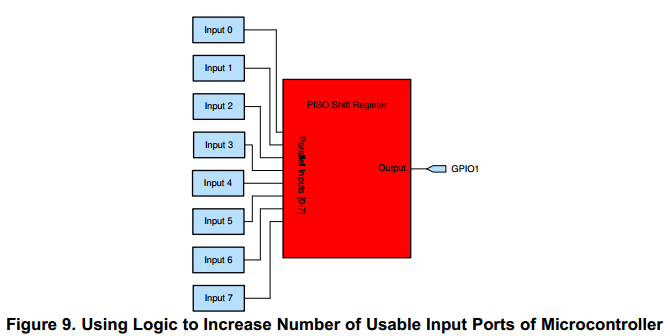

3.1.6 输入端口扩展


  • 移位寄存器的不同配置减少了 IO 引脚要求
  • 并行输入串行输出移位寄存器增加了微控制器的输入数量
  • 通过减小所需微控制器的尺寸来降低系统实现成本
    - 在逻辑分钟中了解有关此用例的更多信息视频 增加微控制器上的输入数量
  • 通过在线参数搜索工具找到正确的移位寄存器：online parametric search tool

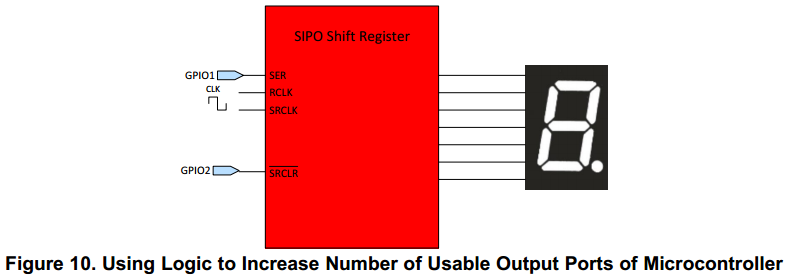

3.1.7 输出端口扩展


  • 移位寄存器的不同配置减少了 IO 引脚要求
  • 串入并行输出移位寄存器增加了微控制器驱动的输出数量
  • 通过减小所需微控制器的尺寸来降低系统实现成本
  • 在 The Logic 中查看有关此用例的更多信息分钟视频 增加微控制器上的输出数量
  • 通过在线参数搜索工具找到正确的移位寄存器：online parametric search tool

3.2 电压转换用例

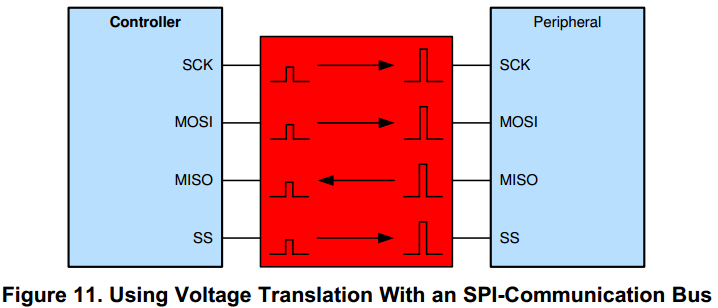

3.2.1 SPI 通讯


  • 符合控制单元通信接口的要求
  • 当设备逻辑电压电平不匹配时启用通信
  • 防止损坏无法支持更高电压输入的设备
  • 提高离散转换解决方案的数据速率
  • 通过在线参数找到合适的电压电平转换器搜索工具：online parametric search tool

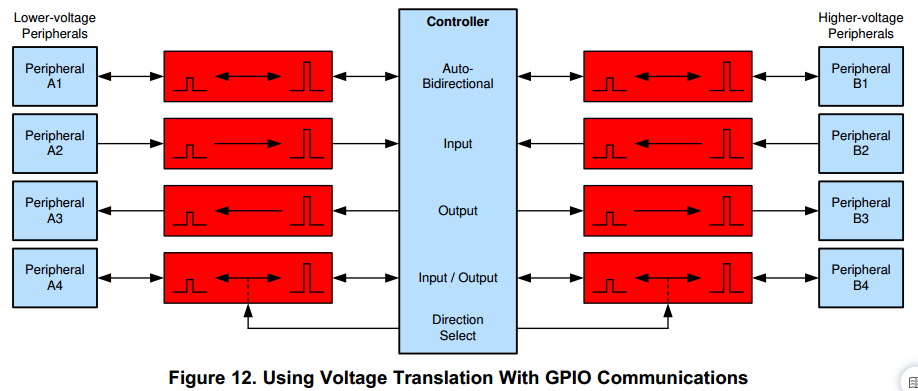

3.2.2 GPIO 通讯

  • 传感器可以在微控制器 GPIO 引脚的不同电压电平下运行
  • 当设备逻辑电压电平不匹配时启用通信
  • 防止损坏无法支持更高电压输入的设备
  • 提高离散转换解决方案的数据速率
  • 提供针对断开连接的外设的保护
  • 查找通过在线参数搜索工具找到合适的电压电平转换器：online parametric search tool

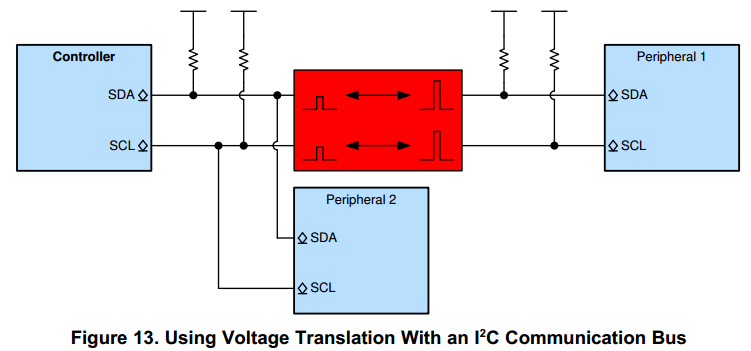

3.2.3 I 2C 通信


  • 符合控制单元通信接口的要求
  • 当设备逻辑电压电平不匹配时启用通信
  • 防止损坏无法支持更高电压输入的设备
  • 提高离散转换解决方案的数据速率
  • 通过在线参数找到合适的电压电平转换器搜索工具

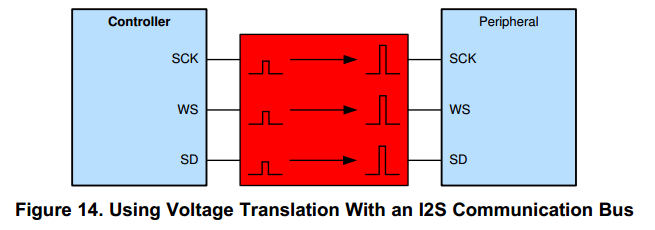

3.2.4 I2S通信


  • 符合控制单元通信接口的要求
    - 当设备逻辑电压电平不匹配时启用通信
  • 防止损坏无法支持更高电压输入的设备
  • 提高离散转换解决方案的数据速率
  • 在未连接外设时保护控制器
  • 找到合适的解决方案通过在线参数搜索工具进行电压电平转换器
