如何节省BUFG，打破时序收敛高扇出 net 的瓶颈

高扇出 net 是时序收敛的一个常见瓶颈。所以，除了传统的降低扇出的方法之外，还可以将该 net 引入 BUFG，但前提是有可用的 BUFG。众所周知，BUFG 是全局时钟资源，在配置 MMCM 或 PLL 时会用到。这里， 我就给大家介绍两种可以通过合理使用 MMCM/PLL 节省 BUFG 的方法。

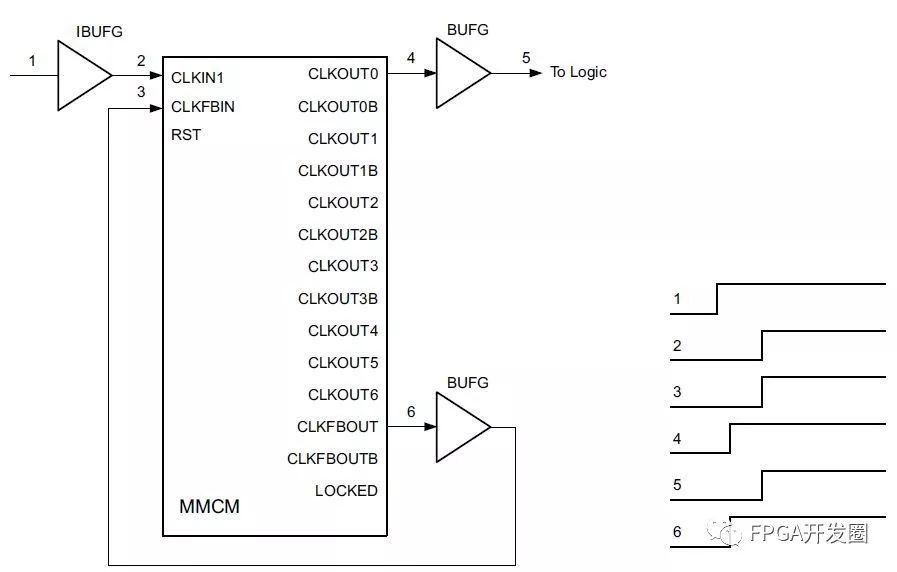

大多数情形下，MMCM 用作去除时钟网络 Skew 模式（Clock Network Deskew），如下图所示。在这种模式下，尽可能地合并同频时钟将是节省 BUFG 的有效方法之一。同频时钟可能来自于同一个 MMCM，也可能来自于不同的 MMCM。合并时需要考虑系统对时钟相位关系的要求。下图中，端点1、4、6为同相位，2、3、5为同相位。

注：图片来源ug572, figure 3-9

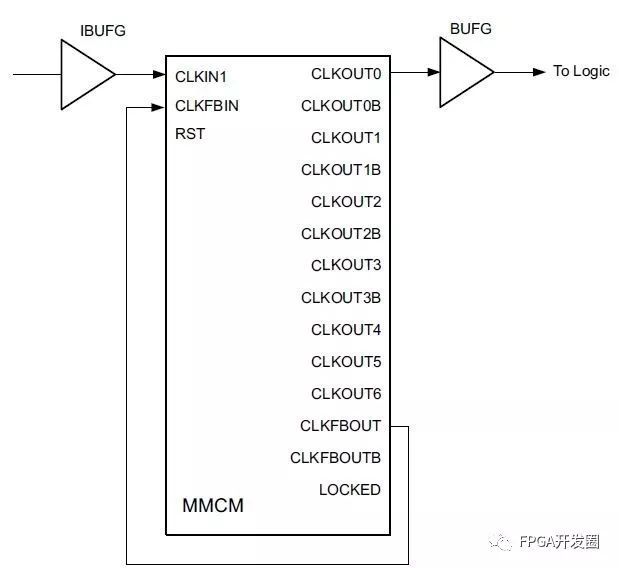

节省 BUFG 另一种方法，就是可以将 MMCM 工作在 INTERNAL 模式下。如下图所示。这种模式下，MMCM 被纯粹用作频率合成器，您无需关心 MMCM 输出时钟与输入时钟之间的相位关系。此时，CLKFBOUT 直接连到到 CLKFBIN，就可以节省一个 BUFG。

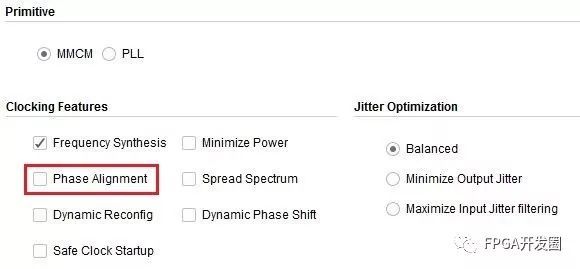

值得注意的是， 当你将 MMCM 用作 INTERNAL 模式时，对应于 IP Core中Phase Alignment 不勾选，如下图所示。
