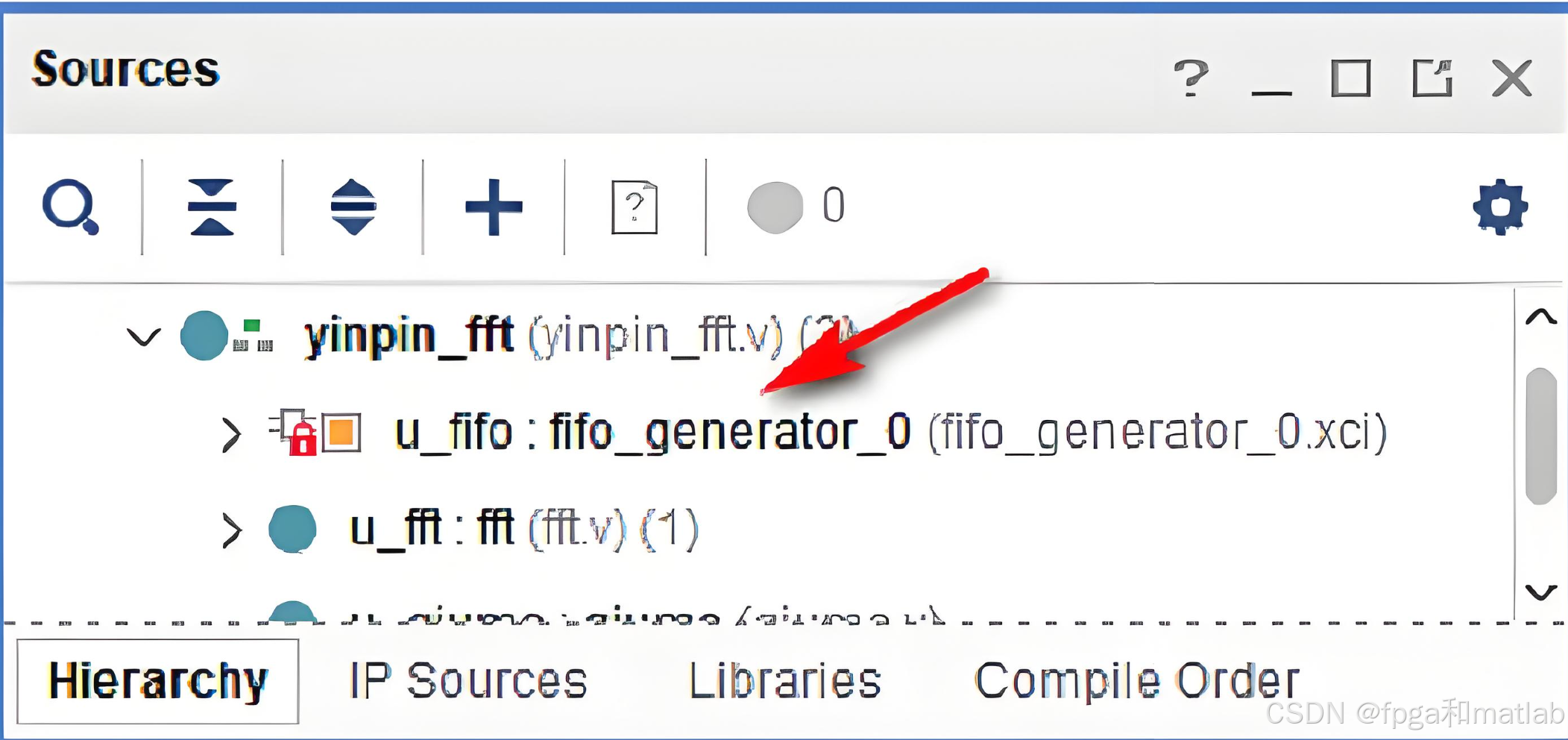

1.IP核被锁定的原因

一般情况下，IP核被锁定的原来包括如下几个方面：

1.1 Vivado版本差异

当使用不同版本的Vivado打开工程时，IP核被锁定的情况较为常见。不同版本的Vivado对IP核的支持程度和处理方式有所不同。例如，用新版本的 Vivado 打开旧版本创建的工程，新版本软件可能无法完全兼容旧版本工程中的IP核，为避免潜在的兼容性问题和错误配置，会将IP核锁定。假设工程最初是在Vivado 2020.1版本中创建，其中的IP核是基于该版本进行开发和配置的。若在 Vivado 2022.2版本中打开此工程，2022.2版本的Vivado可能会检测到工程内IP核与当前版本存在兼容性风险，如IP核的某些功能在新版本中发生了变化，或者新版本对IP核的配置方式有不同要求，从而将IP核锁定。

1.2 IP版本不匹配

IP核自身版本的变化也可能导致锁定。IP核在更新过程中，其功能、接口、参数设置等方面可能会发生改变。当工程中使用的 IP 核版本与当前 Vivado 环境所支持的推荐版本不一致时，Vivado会锁定 IP 核。

1.3 IP License问题

部分IP核需要有效的许可证才能正常使用。如果没有正确获取、安装或配置相应的IP License，或者许可证已过期，IP核将被锁定。这在一些高级、专用的IP核中较为常见，如特定的数字信号处理IP核、高速接口IP核等。

比如，某公司购买了一款用于视频处理的IP核，该IP核采用订阅式许可证模式。若订阅到期未续费，或者在安装许可证过程中出现错误，如许可证文件路径配置错误，Vivado在检测到许可证问题后，会立即锁定该视频处理IP核，使开发者无法在工程中继续使用相关功能。

1.4 芯片型号不同

当设置不同的芯片型号之后，IP核可能会被锁定。不同的芯片型号，其对IP核的支持程度和处理方式有所不同。具体原因类似1.1Vivado版本差异的原因。

2. IP核被锁定的解决办法

第一节中，1.1，1.2，1.4三个小节的原因带来的锁定问题，可以通过如下的方法来解决。

2.1 生成IP核状态报告并升级

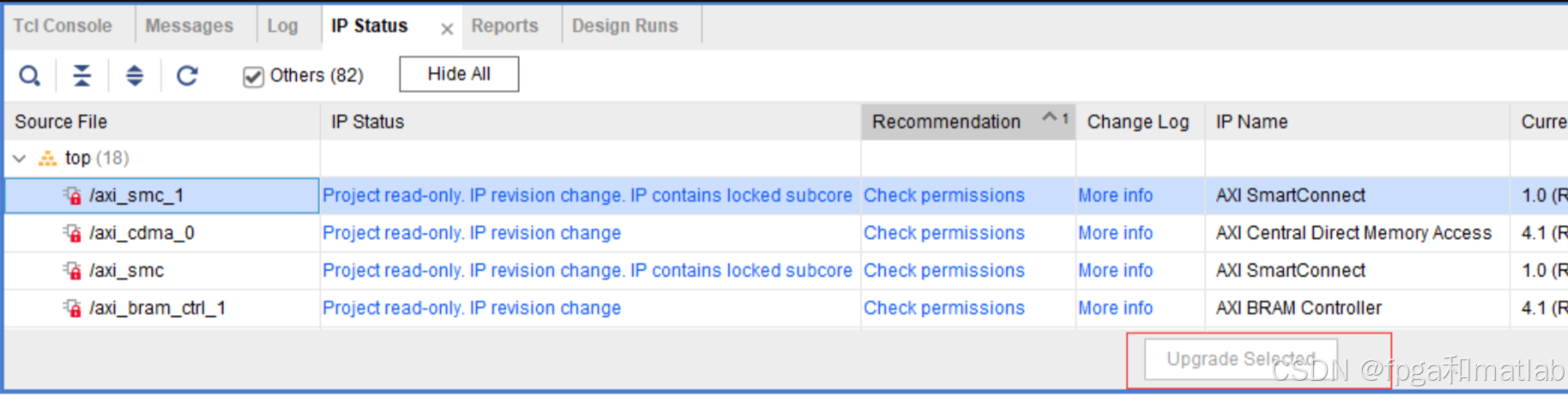

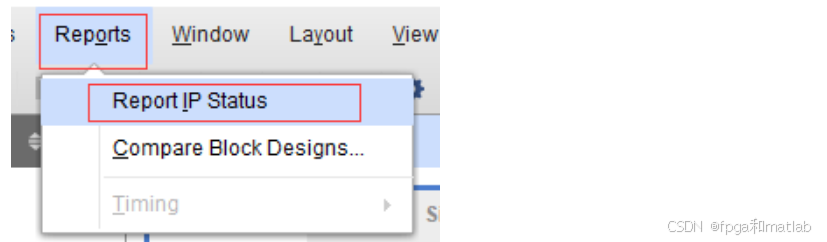

这是一种常用的解决方法。在 Vivado 界面中，通过 “Tools -> Report -> Report IP Status” 生成 IP 核的状态报告。在报告中，可以清晰地看到各个 IP 核的状态，包括是否被锁定、当前版本、推荐版本等信息。

如果IP核被锁定，且 “Upgrade Selected” 按钮可用，可勾选被锁定的IP核，然后点击该按钮进行升级。升级过程中，Vivado会根据IP核的版本差异和兼容性要求，自动对IP核进行更新和配置，使其能够在当前工程和Vivado环境中正常使用。

但在操作过程中可能会遇到一些问题。若默认情况下被锁住的IP核未被自动勾选，需要手动勾选相应的IP核，再点击 “Upgrade Selected”；若出现 “NO ip specified” 报错，通常是因为工程保存路径中含有中文，将路径改为全英文即可解决。

2.2 使用TCL命令解锁

当 “Upgrade Selected” 按钮为灰色不可用时，可尝试在Tcl console中执行命令 “upgrade_ip [get_ips]” 来解锁 IP 核。该命令会对工程中的所有IP核进行升级操作，以解决因版本问题导致的锁定。

在执行该命令时，可能会遇到一些特殊情况。若提示 “(Common 17-69) Command failed: No IP specified. Please specify IP with 'objects'”，这表明工程路径存在中文，修改为英文路径后重新执行命令即可。此外，如果工程中存在多个IP核，且部分IP核存在其他问题（如许可证问题），执行该命令可能无法完全解锁所有IP核，需要进一步排查和处理。
