IBUF，OBUF，IOBUF原语解析（inout实现，综合出电路结构）

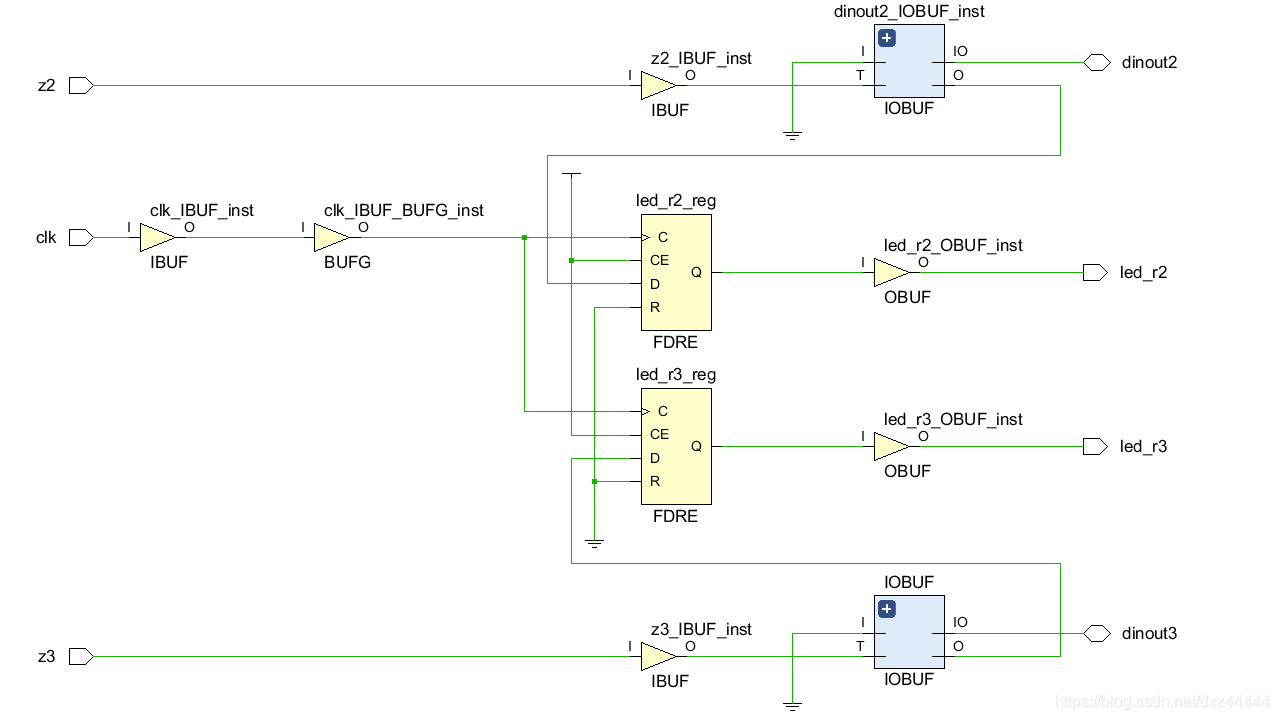

用两种方法 实现inout,综合出来的电路结构一样，所以inout作输入时直接assign就行了。：

module inout_def(
input clk,
input z2,
inout dinout2,
input z3,
inout dinout3,
output  reg  led_r2,
output  reg  led_r3
    );

reg dout2 = 0;
wire din2;
assign dinout2 = z2?1'bz:dout2;
assign din2 = dinout2;

 always @(posedge clk)
 begin
    if(din2)
        led_r2 <= 1;
    else
        led_r2 <= 0;
 end

reg dout3 = 0;
wire din3;

IOBUF IOBUF(
.I(dout3),
.O(din3),
.T(z3),
.IO(dinout3)
);

 always @(posedge clk)
 begin
    if(din3)
        led_r3 <= 1;
    else
        led_r3 <= 0;
 end

endmodule

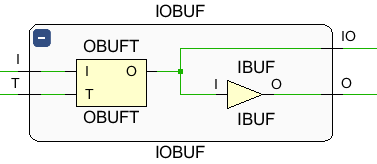

放大IOBUF可以看到，IOBUF实际上由一个OBUFT和一个IBUF组成。

IBUF是输入缓冲器，这
