Unity5.6大规模地形—地形资源的创建(1)

在很多仿真和游戏应用中都需要大规模地形,这样会使3D环境似乎“无限大”,增加用户的真实感,比如飞行模拟游戏。那么在Unity中如何实现大规模地形场景呢?官方中文论坛中有一个帖子讲得比较在点,帖子地址在这里:http://forum.china.unity3d.com/forum.php?mod=viewthread&tid=117。总结起来有三点:地形分块,动态加载和卸载,内存优化。其中前两点是最基本的。

最近一直在研究这个问题,也查了好多资料,博客、论坛,甚至一些科研论文,还并没有发现一套完整的解决方案(也许Asset Store上有,不过并没有找到免费的微笑)。于是决定在这里将研究过程中的一些思路和实施方法分享给诸位Unity开发者,我会根据研究的进度不定时地更新这个系列。欢迎各位一起讨论!

我采用WorldMachine来绘制地形,并分块导出heightmap和texture。WorldMachine的使用暂时并没有深入研究,而分块导出的方法在WM手册上描述的比较详细。这一部分以后会单独更一篇,现在我们暂且不论。那么有了heightmap和texture如何创建Unity地形,或者说是Terrain Object呢?这里介绍两种方法:

1. 在Editor中手动创建

这部分很多博客都有介绍,简单介绍,有几个关键地方提一下。

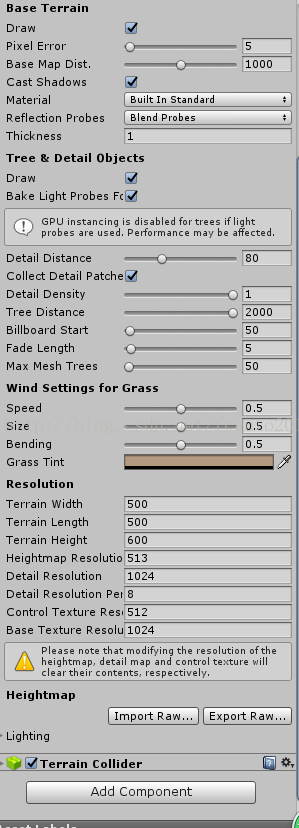

创建Terrain对象,它自动包含一个Terrain组件,包含了所有属性设置。


点击这个Import Raw...按钮,导入你的高度图,我从WM中导出的heightmap资源采用.r16格式(16位raw),选择后弹出这个对话框:


Unity会自动识别heightmap的一些信息。我的平台选择Windows(mac有什么不同呢?)。Terrain Size设置包括地形大小和高度,注意这个Y值是你希望的地形高度中最大值和最小值之间的差值,它决定了你的地形的整体高度。我一开始对这个值的存在有一点疑惑,直到方法2的实现才明白其中的细节(先按下不表微笑)。另外一个最重要的地方,一定要勾选Flip Vertically,为什么呢?WM三维空间中采用右手系(y轴向上),而Unity采用左手系(y轴也向上),在二者x轴正向相同的情况下,z轴恰好反转。如果没有勾选这个选项,你的texture显然就没法用了。设置完毕后,效果如下:


加上贴图也很简单,不过要将texture尺寸设置为和地形一样的大小,最终效果如下:


如此,一块地形就做好了,可以将它做成Prefab方便在场景中调用。不过这种方法的问题是,我的大地形可能要分许多块,那我总不能每一块都这样手工做一遍吧...不管工作量是否允许,面对这种重复工作我们都应该尽量去找到自动化实现的方法!因此就有了方法2。

2. 通过Editor扩展批量生产

不过说到底这个方法还是看的别人的微笑,在Unity Community Wiki这个社区发现的一篇好帖,上链接:http://wiki.unity3d.com/index.php/TerrainImporter。看完发现这个帖子是在Unity3版本时创建的微笑,似乎现在这个社区都没有什么人光顾了。。。

Unity允许对Editor功能进行扩展,方法是在Editor文件夹下创建脚本,使用的API大多在UnityEditor命名空间中,这样我们可以用脚本代替一些手动工作。它的意义在于脚本和一些配置文档(比如txt,xml格式)作为静态的存在,可以保存我们的编辑指令、设置、操作等,方便完成对多个不同对象的重复操作,简单来说就是说就是“自动化”地“批量生产”。

现在,我们要编写Editor Script来实现方法1中的工作。那么首先我们要查询Script API文档,搞明白地形创建的流程。地形的核心在于TerrainData,每一次我们在hiearchy视图中创建一个Terrain对象时,Unity会自动为它创建一个TerrainData类型的对象,如图那个灰色的东西就是。


我们的heghtmap和texture都要交付于这个类型来实现。这里,我们先只介绍heightmap是如何加载进TerrainData对象的。先上代码:

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

using UnityEditor;
using System.IO;
using System;

public class ImportTerrain : MonoBehaviour
{
    [MenuItem("AssetDatabase/ImportTerrain")]
    static void GenerateTerrain()
    {
        string terrainDataPath = "Assets/512Test/td.asset"; //路径
        //创建TerrainData对象
        TerrainData terrainData = (TerrainData)AssetDatabase.LoadAssetAtPath(
            terrainDataPath, typeof(TerrainData));
        if (!terrainData)
        {
            terrainData = new TerrainData();
            AssetDatabase.CreateAsset(terrainData, terrainDataPath);
        }
        //地形设置
        Vector3 terrainSize = new Vector3(512, 250, 512); //地形的大小,最高、最低点的差值
        terrainData.size = terrainSize;
        terrainData.heightmapResolution = 513;
        float[,] height = new float[512, 512]; //地形高度数组
        //读取高度文件
        FileInfo hmFile = new FileInfo(@"Assets/512Test/output_x0_y0.r16");
        FileStream hmFs = hmFile.OpenRead();
        const int BYTESIZE = 512 * 512 * 2;
        byte[] hmB = new byte[BYTESIZE];
        int result = hmFs.Read(hmB, 0, BYTESIZE); //读取.r16字节流
        hmFs.Close();
        //赋值
        int i = 0;
        for (int x = 0; x < 512; x++)
        {
            for (int y = 0; y < 512; y++)
            {
                //注意两点:
                //Windows字节序
                //右手系转换到左手系
                height[511-x, y] = (hmB[i++] + hmB[i++] * 256.0f) / 65535.0f;
            }
        }
        terrainData.SetHeights(0, 0, height); //一切都是为了这个方法...
    }
}

这个脚本在Editor中添加了一个ImportTerrain按钮,点击这个按钮会自动创建一个名为hd的TerrainData资源,有了这个资源我们可以在场景中使用脚本很方便地创建Terrain对象。这个功能实现的重点在于:如何从.r16格式的高度图文件中提取我们需要的TerrainData.SetHeights方法的参数——一个二维float型数组

首先,如何解析.r16文件?从WorldMachine中导出的.r16文件时一种二进制文件,存储了所有高度的字节,每个高度都有16位精度(而raw格式是8位)。比如从WM中导出一张分辨率为512*512的heightmap,格式存储为.r16,这样每个高度2byte,共512*512*2byte=512kb,查看一下.r16文件大小果然是这样。那么使用.NET平台的库函数可以很方便地将这些字节读取到内存中,存储为一个字节数组

其次,如何解析这个字节数组?显然每两个相邻字节表示一个高度值,在Windows中字节序是低8位在前,高8位在后存储(iOS正好相反)。从帖子中的代码来看,.r16是按照行优先存储的,并且是以左上角为坐标原点。还记得我们使用Editor中Import Heightmap按钮时,弹出界面有一个Flipp y(翻转y轴)的选项吧?没错,我们的代码要考虑左手系与右手系的不同。最后一点,地形高度数组的元素全部是介于0~1之间的float型数值。实际高度值还由最大高度和最小高度之间的差值决定,这个值在terrainData.size中设置。我们可以发现这里的实现,与方法1中高度图对话框的设置之间具有明显的对应关系,也能够解释方法1中我们留下的一些疑问。


总结一下,这个脚本只是我参照原贴中javascript脚本,用C#写的测试脚本,存在着许多问题。比如,只实现了高度图的导入,并没有texture;代码可能比较丑陋微笑可靠性完全没有考虑;并没有结合配置文件来实现所谓的“批量生产”...就当是一个初步研究成果吧,后续我会在项目中完善剩余的功能,编写完整的代码模块。也希望继续分享后续的Unity研究,欢迎各位开发者参与讨论!


参考文献(部分文中也有):

1. 飞行模拟大地形方案:http://forum.china.unity3d.com/forum.php?mod=viewthread&tid=117

2. 方法2的原文链接:http://wiki.unity3d.com/index.php/TerrainImporter

3. Unity Script API文档:https://docs.unity3d.com/ScriptReference/TerrainData.html

4. MSDN:https://msdn.microsoft.com/zh-cn/library/system.io(v=vs.110).aspx
