文章讨论了在使用DAQ模式时遇到的问题，原因在于Task中未映射mappingCanXcp_MainFunction，导致XCPpolling模式正常但DAQ无数据。解决方法包括添加缺失映射和将协议版本从1.4降低到1.0以避免DD03命令识别问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

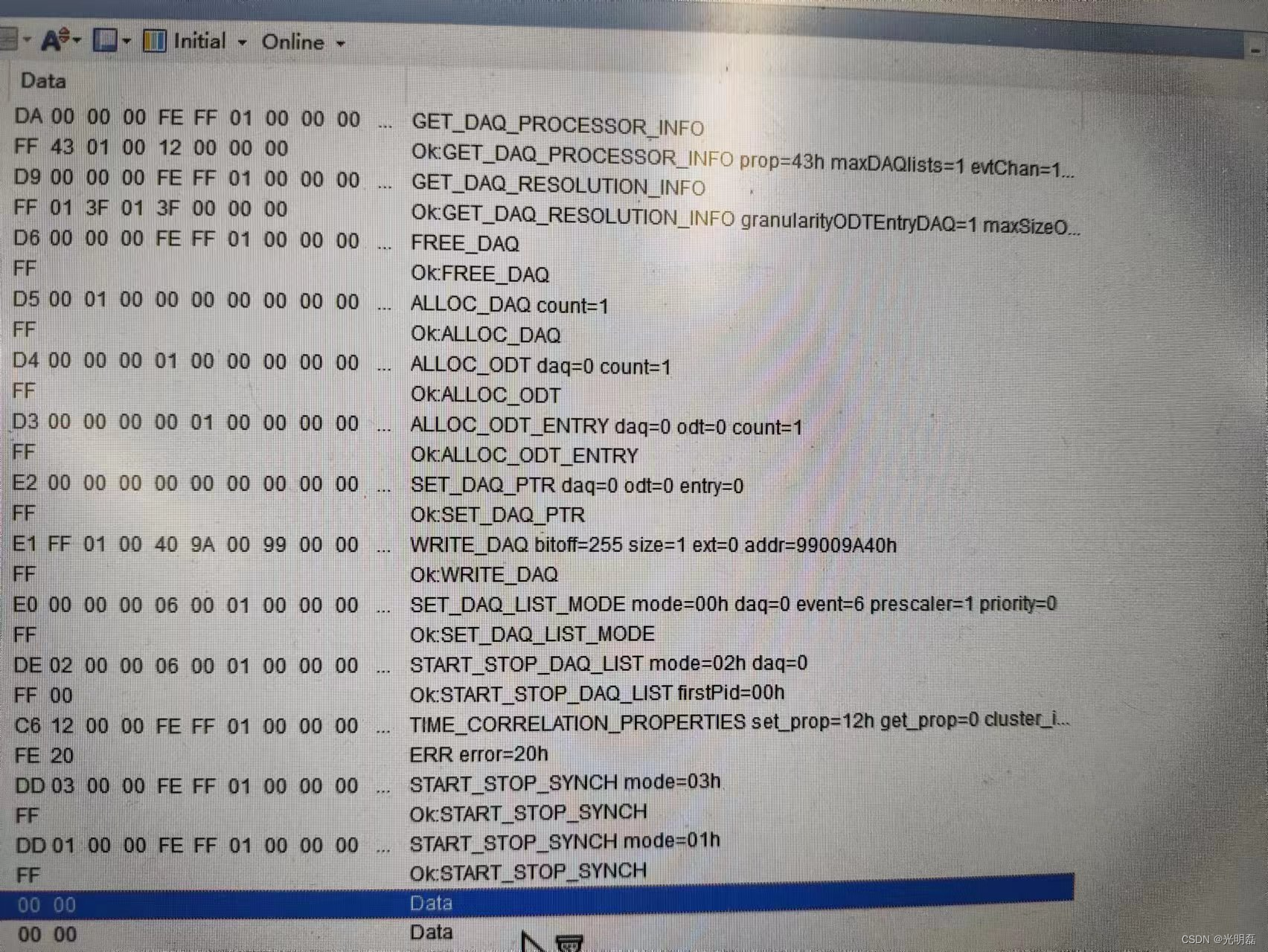

改用DAQ模式后，没有周期报文发出，log如下

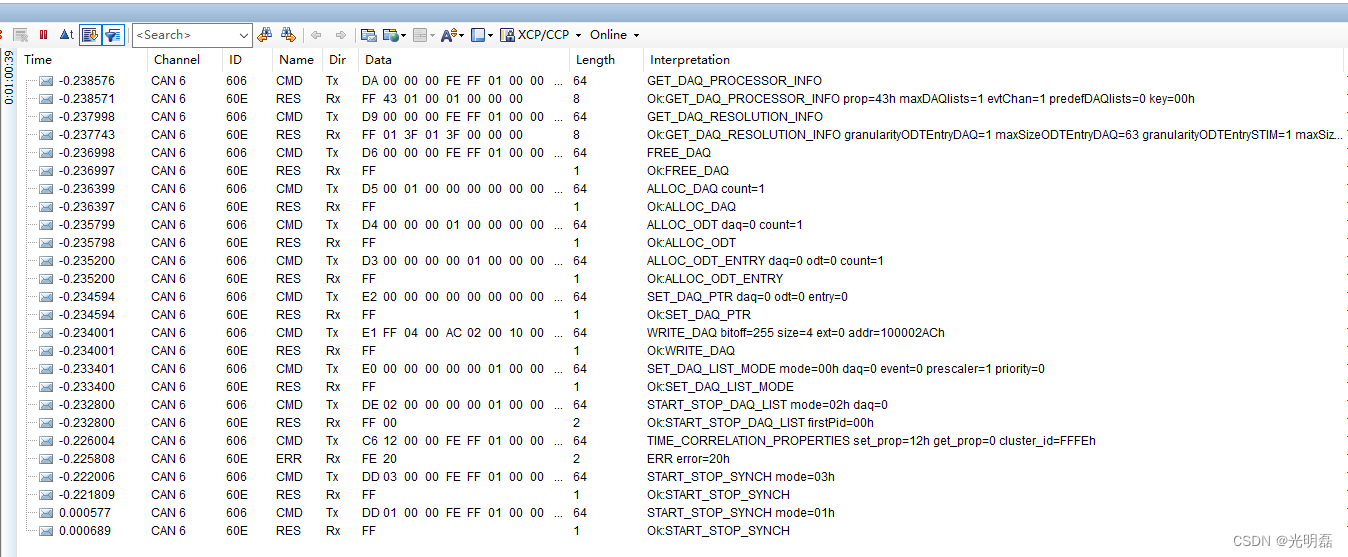

正常的LOG

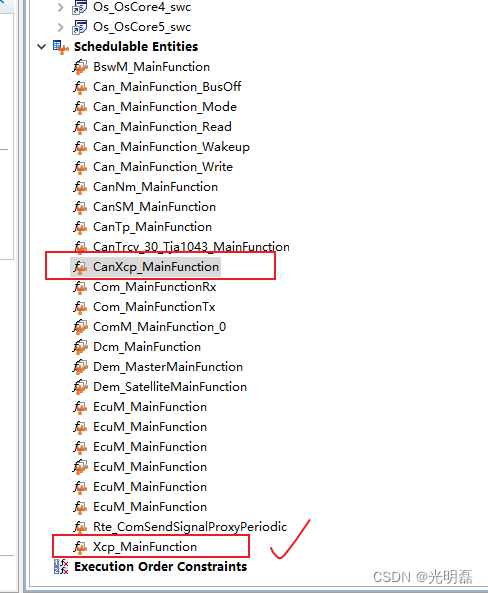

排查发现 ，Task里没有mapping CanXcp_MainFunction，只是mapping了Xcp_MainFunction这就导致了XCP polling模式功能正常，daq无数据

修改1

修改2,

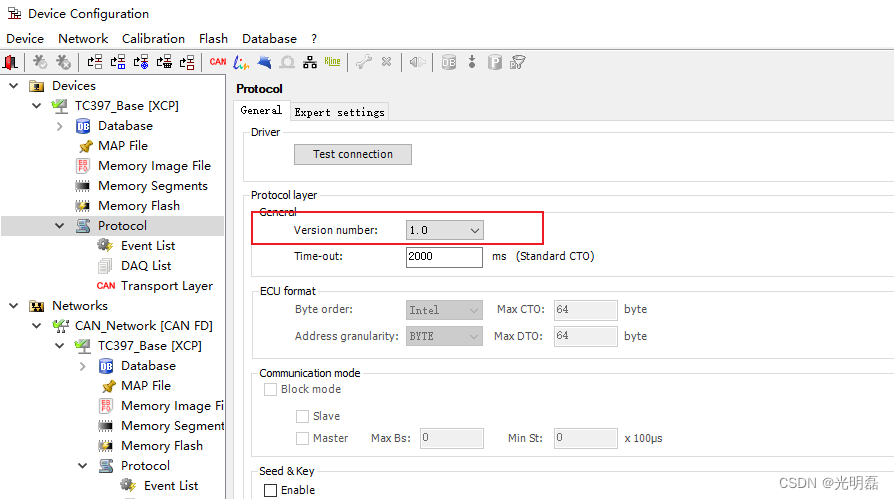

如果还没奏效，就修改APE中协议版本，用1.0，不要用1.4，此处就是1.4中的DD 03命令无法识别导致DAQ发送失败
