tie cell：tie high & tie low

tie cell：电压钳位单元

作用：

tie cell的作用是为进行esd保护。另外，数字电路中某些信号端口，或闲置信号端口需要钳位在固定的逻辑电平上，电压钳位单元按逻辑功能要求把这些钳位信号通过tie high与VDD相连，通过tie low与VSS相连，使其维持在固定的电位上。tie cell还起到隔离普通信号的的作用（VDD，VSS），在做LVS分析或者形式验证时不致引起逻辑混乱。

结构：

The outputs of the TIEHI and TIELO cells are driven through diffusion to provide isolation from the power and ground rails for better ESD protection.

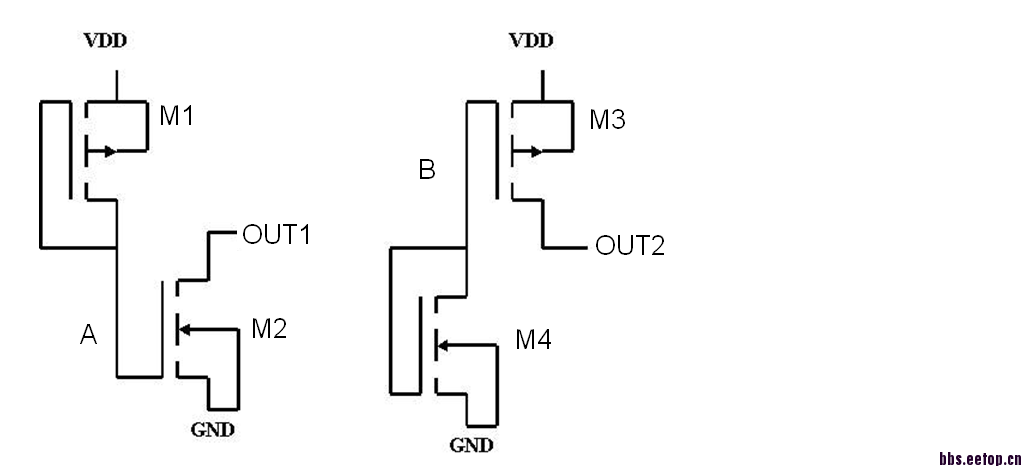

对于上图，M1连接至高电位，栅极和源极连接在一起，mos管工作在饱和区。起到有源电阻的作用，使A点的电位为高电平。M2工作在线性区，M1和M2共同组成Tilelo。M3和M4共同组成Tiehi。
