铝和FR-4的PCB板有何区别？

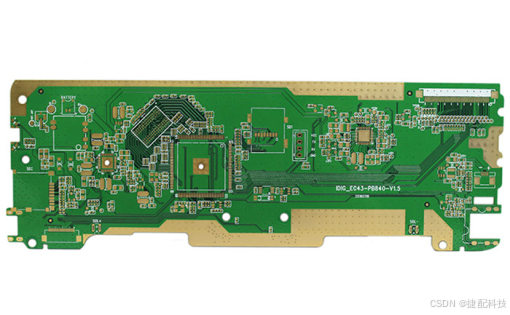

日常PCB电路板打样时，铝基电路板和 FR4 印刷电路板都扮演着重要的角色，这在计价页也有所展示，不过它们在材料特性与构造方面差异显著，下面就来详细剖析二者的关键不同之处。

一、材料特性对比

热管理能力

铝基 PCB 的一大亮点是其热导率极为出色，约为 FR4 的 600 倍。这使得铝基 PCB 能迅速散发热量，在诸如 LED 照明、电机控制器、电源转换器等产生大量热负荷的应用场景中表现卓越。反观 FR4，其散热性能欠佳，在高温环境下的应用便受到了限制。

热膨胀系数（CTE）

PCB 各层间的热膨胀系数匹配与否至关重要，若不匹配，在经历热循环时，就可能出现分层、开裂或导线断裂等故障。FR4 的热膨胀系数在厚度方向上高达 12 - 24 ppm/°C，与铜的 17 ppm/°C 相差较大，由此带来了可靠性风险。而铝基 PCB 的热膨胀系数约为 24 ppm/°C，与铜更为贴近，能有效减少热应力问题。

介电特性

FR4 凭借陶瓷增强聚合物结构，在 1MHz 频率下损耗因数低至约 0.02，拥有出色的介电特性。铝基 PCB 则依据不同频率需求，采用聚酰亚胺或氧化铝等特殊介电层。

二、构造特点对比

层结构

FR4 PCB 在设计上颇具灵活性，可提供单、双或多层的选择。铝基 PCB 则采用独特的三层结构，即铝芯夹于铜箔层与介电层之间。虽说这种结构在一定程度上限制了垂直集成度，但在高温应用中却能展现出良好性能。

板厚

FR4 PCB 可通过增加层数来实现多种厚度，范围可从超薄的 0.2 毫米到极厚的大于 5 毫米。而铝基 PCB 受三层结构制约，厚度通常在 0.8 毫米至 4 毫米之间，铝芯对整体板厚影响较大。

三、机械性能对比

铝基 PCB 因含有金属芯，相较于 FR4 PCB，其机械强度和刚性更为优越。这一优势使得铝基 PCB 能够制作更大尺寸的板子，并且能承载更高的元件密度，适用于电信、工业控制、汽车电子等领域。

四、铝基 PCB 的优劣分析：

优势方面

• 卓越的热管理：铝基 PCB 热导率超群，是应对高热负荷的理想之选。金属基板能高效传热，杜绝热点出现，有力提升产品可靠性。
• 强大的机械性能：铝芯赋予其出色的强度与刚性，既能增大 PCB 尺寸、提高元件密度，又能确保结构完整，可在恶劣环境中稳定运行。
• 良好的热匹配：其热膨胀系数与铜接近，在温度循环时热应力极小，能有效降低导线开裂、分层及焊点失效等风险。
• 宽温工作能力：凭借出色的散热能力，铝基 PCB 可在高达 200°C 的极端温度下可靠工作，满足井下钻探电子设备等高热通量应用需求。

劣势方面

• 成本偏高：制造铝基 PCB 需专门工艺与材料，成本高于传统 FR4 PCB，尤其在制作样板或小批量生产时更为明显。
• 厚度受限：三层铝复合结构限制了其厚度选择，一般在 0.8 毫米至 4 毫米之间，不利于实现高密度垂直集成。
• 易腐蚀问题：铝与铜直接接触易发生电偶腐蚀，需采用介电涂层等措施来隔离金属。
• 特殊设计要求：因铝的热膨胀系数较高，PCB 设计时需遵循特定规则，如设置更宽导线、更大禁布区等，以适应热膨胀并防止短路。

五、FR4 PCB 的优劣分析：

优势方面

• 成本效益显著：FR4 制造工艺成熟，原材料易获取，是极具成本效益的 PCB 解决方案，尤其适合大批量生产。
• 设计灵活多样：支持单、双及多层配置，能满足不同布线密度与垂直集成需求，设计灵活性高。
• 厚度范围宽广：不受特定结构限制，可通过增加层数制造出从超薄到极厚的各种厚度板子。
• 高频性能出色：其低损耗、稳定的介电特性使其能可靠处理高达吉赫兹范围的高频信号，适用于射频 / 无线通信等应用。

劣势方面

• 散热困难：FR4 热导率相对较低（0.3 W/m.K），在大功率应用中易因过热导致元件性能下降或出现故障。
• 热膨胀风险：与铜导体相比，FR4 热膨胀系数过高，热循环时易出现导线开裂、过孔疲劳及分层等问题，影响长期可靠性。
• 吸湿影响性能：虽有改进，但 FR4 仍具吸湿性，若防护不当，吸湿后可能导致电气性能改变。
• 高温适用性有限：标准 FR4 的玻璃化转变温度在 130 - 180°C 之间，限制了其在汽车、航空航天、工业等领域高温应用中的适用性。

通过以上全面对比，我们能更清晰地了解铝基 PCB 和 FR4 PCB 的特点，以便在不同应用场景中做出合适的选择。
