为什么接地电阻一般不大于4Ω？怎么测量？

在电气系统中，接地电阻是一个至关重要的概念。它指的是电流从接地装置流入大地，再流向另一接地体或向远处扩散时所遇到的电阻，涵盖了接地线、接地体自身电阻，接地体与大地间的接触电阻，以及两接地体间或接地体到无限远处的大地电阻。接地电阻的大小，直观反映了电气装置与 “地” 的接触状况，同时也体现了接地网的规模大小。在单点接地系统或干扰性强的环境里，可采用辅助地极测量法来测定接地电阻。

接地主要分为四类：

1. 保护接地：为防止电气设备金属外壳、混凝土、电杆等因绝缘损坏带电，危及人身安全而设置的接地。
2. 防静电接地：用于防止静电危险，将易燃油、天然气贮藏罐和管道、电子设备等接地。
3. 防雷接地：通过将防雷设备（如避雷针）的接地端与大地相连，把雷电引入地下，消除雷电过电压对电气设备、人身财产的危害，也叫过电压保护接地。
4. 工作接地：将电力系统的某点（如中性点）直接接大地，或经消弧线圈、电阻等与大地金属连接，像变压器、互感器中性点接地。

接地电阻有着严格的规范要求：

1. 独立的防雷保护接地电阻应≤10 欧；
2. 独立的安全保护接地电阻应≤4 欧；
3. 独立的交流工作接地电阻应≤4 欧；
4. 独立的直流工作接地电阻应≤4 欧；
5. 防静电接地电阻一般要求≤100 欧；
6. 共用接地体（联合接地）应不大于 1 欧。

值得注意的是，避雷针的地线属于防雷保护接地，若避雷针接地电阻和防静电接地电阻均按要求设置，可将防静电设备的地线与避雷针地线连接。因为避雷针接地电阻比静电接地电阻小 10 倍，雷电事故发生时，大部分雷电会从避雷针地泄放，经防静电地的电流可忽略不计。

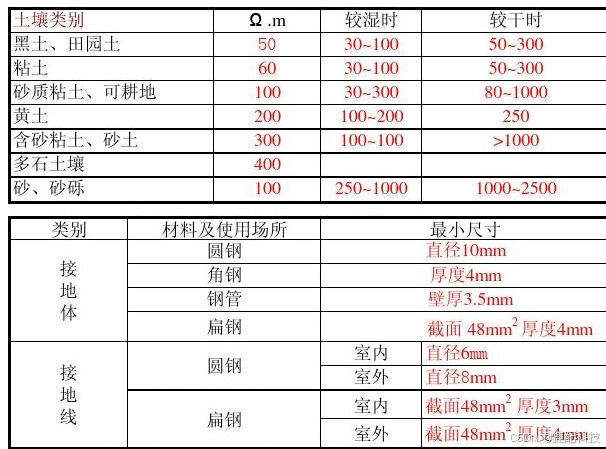

那么，为何接地电阻一般不大于 4Ω 呢？一方面从安全角度出发，当电气系统设备发生故障，故障电流通常不大于 10A。依据欧姆定律，接地电阻为 4Ω 时，产生的故障电压为 4×10 = 40V，低于安全电压 50V，可有效避免人体电击事故。另一方面，符合法律法规和行业标准是关键。电力行业的规范是实践经验的总结，如《电气安全规范》明确了不同电气设备的接地电阻要求，大于规定值会带来安全隐患并违反法规。此外，选用合适的接地方式，像干式变压器采用母线法接地，能减小母线电感、抗干扰，保持接地电阻不大于 4Ω。同时，地面环境（土壤电阻率、潮湿程度、温度等）和接地材料也会影响接地电阻，合理选择可保证其不大于 4Ω 。
