智能家居产品中四层板的定制化设计案例

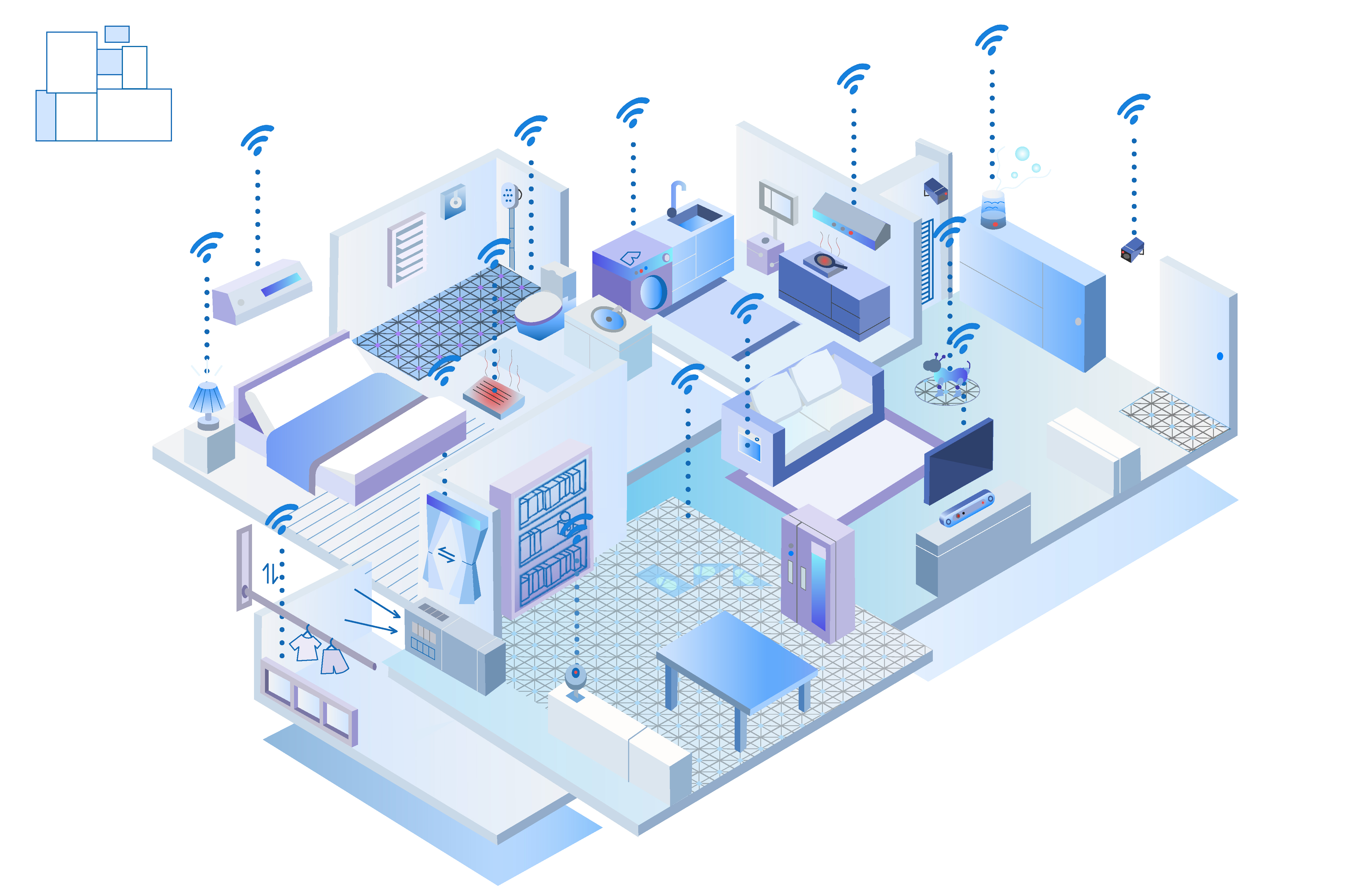

产品定位：面向高端住宅的无线智能家居中控系统，需同时处理Zigbee3.0/BLE5.2/WiFi6多模通信，搭载边缘计算AI芯片实现本地化场景决策。

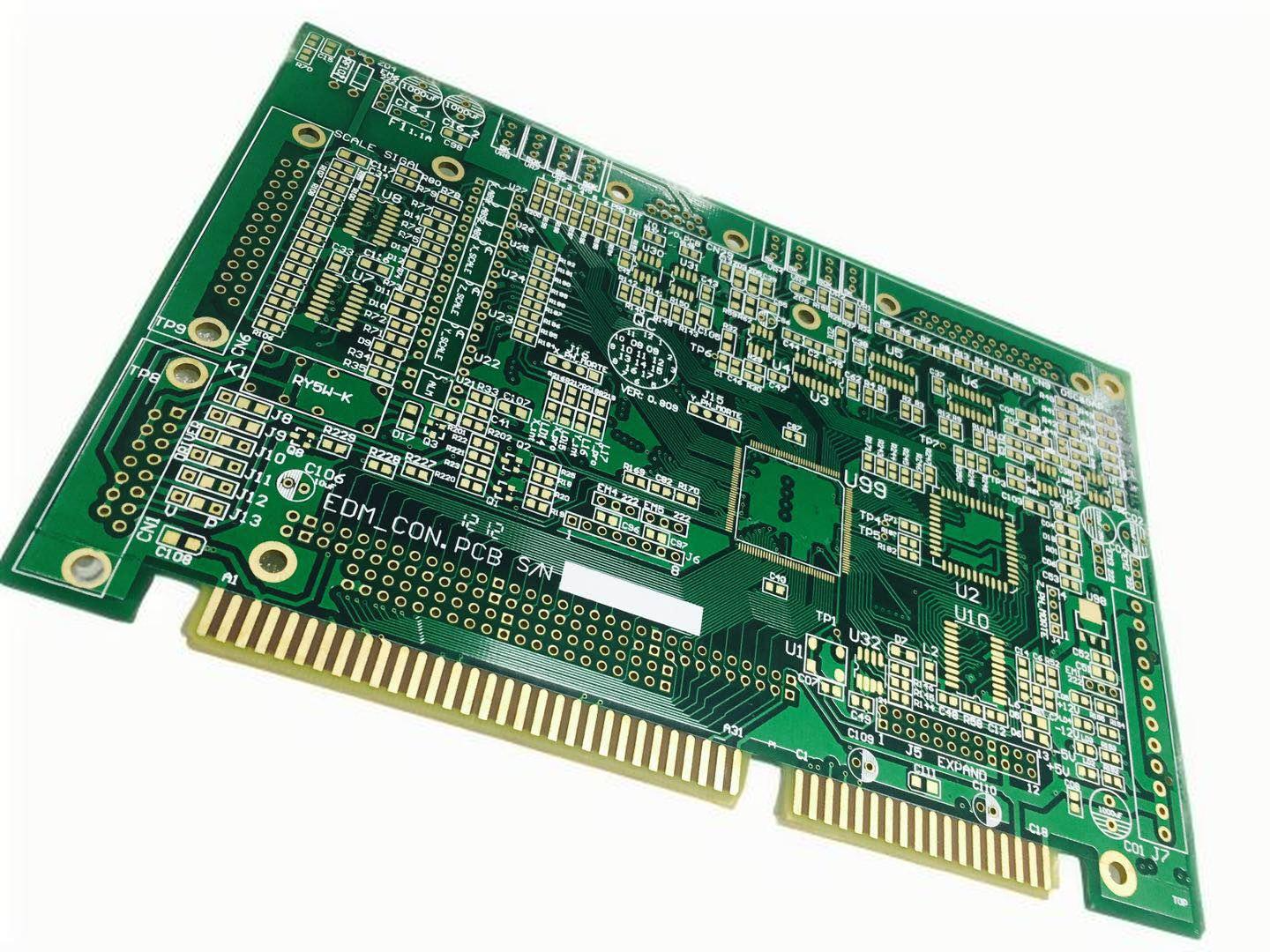

四层板叠层架构设计

层压结构（厚度±10%公差控制）：

Top Layer：高速信号层（阻抗控制线）

Inner1：完整地平面（分割为数字地/射频地）

Inner2：电源平面（采用"日"字形分区布局）

Bottom Layer：低速接口与散热铺铜

关键参数：

板材：Isola 370HR（低损耗因子Df=0.008@1GHz）

阻抗控制：USB2.0差分线90Ω±10%，射频走线50Ω±5%

板厚：1.6mm（含沉金工艺）

定制化设计亮点

混合信号处理：

采用"三明治"式布局：将STM32H743 MCU与射频模块（NXP KW38）垂直堆叠，通过盲孔连接缩短高频路径

独创的"地缝"设计：在数字与模拟区域间预留0.5mm隔离带，避免2.4GHz频段串扰

热管理方案：

在BGA封装下方布置16×0.3mm散热过孔阵列

底部层采用"铜块嵌入"技术，局部铜厚增至2oz

DFM优化：

所有0402封装器件设计45°钢网开口，解决小间距焊盘桥接问题

射频区域实施"净空区保持"规则，禁止任何丝印覆盖

实测性能数据

测试项指标实测结果WiFi6吞吐量1.2Gbps1.15Gbps待机功耗<500mW483mW射频谐波<-30dBm-32.6dBm高温老化（85℃/1000h）零故障PASS。

工程经验总结

四层板电源完整性比六层板低12%，需特别注意去耦电容的摆放（本案例采用0.1μF+2.2μF组合方案）

智能家居产品必须通过EN 301 489-1/-3射频合规测试，建议预留5mm的PCB边缘净空区

采用"泪滴焊盘+盘中孔"设计可提升连接器插拔寿命达3000次以上
