ue5-Nanite网格体的渲染方式

Nanite网格体的computeshader处理

渲染nanite的网格体是在FDeferredShadingSceneRenderer::Render的阶段执行NaniteRender.cpp的AddVisualizationPasses中执行FNaniteVisualizeCS

FNaniteVisualizeCS会执行到/Engine/Private/Nanite/Visualize.usf的VisualizeCS

computeshader解析三角形信息

VisualizeCS里首先会通过PixelPos获取VisPixel可见像素，UnpackVisPixel解析出可见像素的DepthInt深度, VisibleClusterIndex可见的簇, TriIndex可见的三角形索引

通过GetVisibleCluster获取当前这个像素的可见簇VisibleCluster，

再通过这个获取可见的实例化对象InstanceData，

通过实例化信息获取InstanceDynamicData动态的实例化。

通过实例化信息获取PrimitiveData三角形信息。

通过可见的簇FVisibleCluster的页索引以及簇索引获取具体的簇FCluster。

通过簇以及三角形索引信息获取到ReadTriangleIndices。

通过顶点的索引以及簇获取到局部坐标PointLocal0，PointLocal1，PointLocal2

再转到裁剪空间PointClip0，PointClip1，PointClip2。

他需要拿三个信息是用于获取切线信息以及获取ddx，ddy等。

再通过裁剪空间坐标及像素裁剪信息获取到中心坐标FBarycentrics。

通过以上信息获取到GetAttributeData也就是nanite的属性信息。

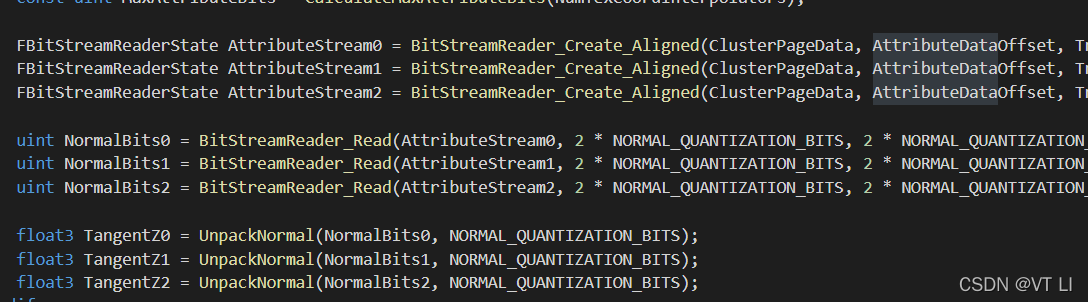

具体做法在NaniteAttributeDecode.ush的GetAttributeData中，在里面通过簇获取到比如获取法线，切线，颜色等信息。

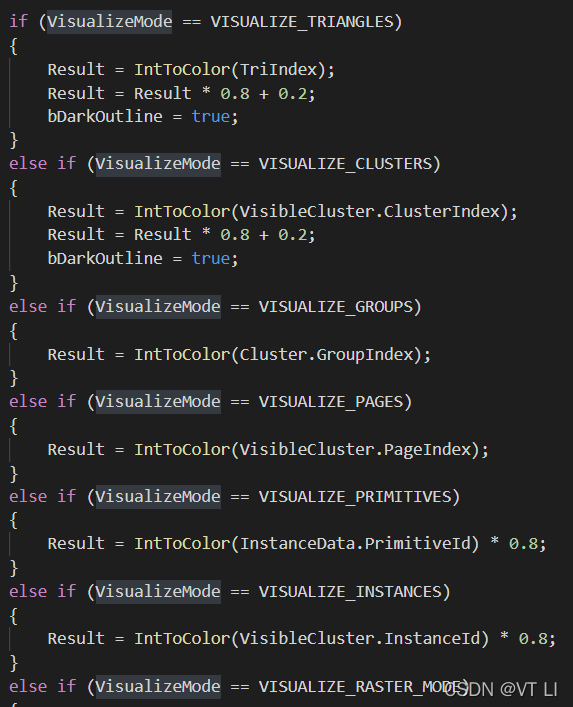

然后通过编辑器选择的模式显示具体的信息结果



最后对颜色过度的边缘做一些处理

最后的颜色结果还要做一次ApplySobelFilter，也就是做一次sobel的卷积，目的是对一些颜色过度的边缘做一些额外的颜色处理。



结束了Nanite的渲染。
