毫米波雷达系列(八):4D成像毫米波雷达产品汇总(3/3)

前面文章分析了4D毫米波雷达的基本概念和优劣势,接下来3篇文章,简要梳理一下国内外主要的毫米波雷达厂家在4D成像雷达的布局,雷达产品的基本方案和主要特点。从市场产品布局的角度,尝试分析一下4D成像毫米波雷达未来的发展趋势。

  1. 第一篇:国外传统雷达厂商的4D成像雷达产品;
  2. 第二篇:国内雷达厂商的4D成像雷达产品;
  3. 第三篇:新型雷达方案厂商的4D成像雷达产品;

本篇是第三篇。

所谓的新型雷达方案,分为两类:

1)研发全新的4D成像雷达专用芯片组方案,将多发多收MMIC和处理器,集成在一套专用的芯片组中。采用该方案的代表企业:Arbe、Uhnder、Vayyar和Mobileye等。

2)开发4D成像雷达专用的软件,主要通过创新的软件方法,获得高性能的4D成像效果。采用该方案的代表企业:ZaDar、Oculii和BlueSpace等。

1.Arbe

Arbe公司于2015年成立,总部位于以色列特拉维夫。目前已经从Canaan Partners Israel、iAngel、360 Capital Partners、Catalyst CEL、AI Alliance、BAIC Capital(北汽产业投资有限公司)、MissionBlue Capital、O.G. Tech Ventures、Maniv Mobility、Taya Ventures和OurCrowd等投资者处筹集了5500万美元。

2018年,发布RF射频芯片组。2019年,发布Phoenix解决方案。2020年,发布专用雷达处理器。2022Q1,发布Lynx解决方案。

1.1 解决方案

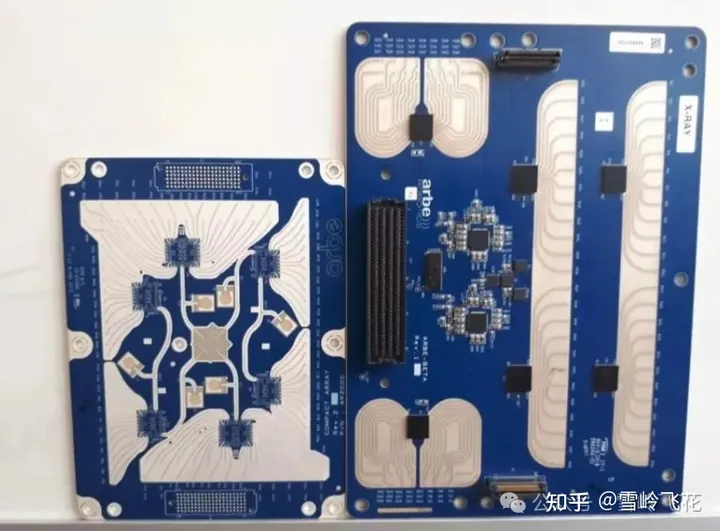

Arbe解决方案是由一个芯片组构成,该芯片组是采用格罗方德半导体公司22nm射频CMOS工艺。

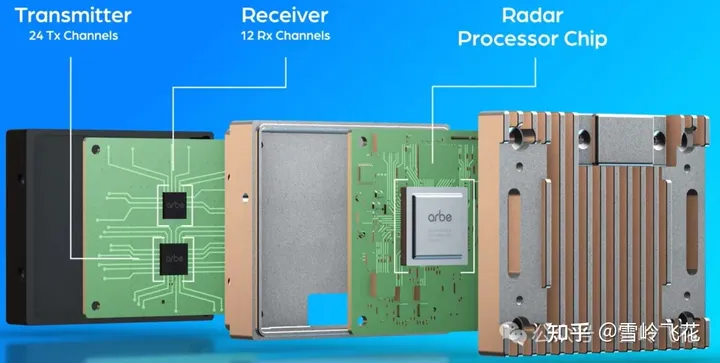

芯片组包括:

  • 发送芯片,每个支持24个通道;
  • 接收芯片,每个支持12个通道;

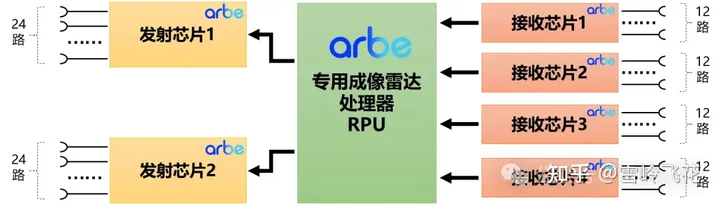

  • 专用成像雷达处理芯片RPU,最多支持2个发射芯片与4个接收芯片,可实现最多48T48R的超大规模虚拟阵列;

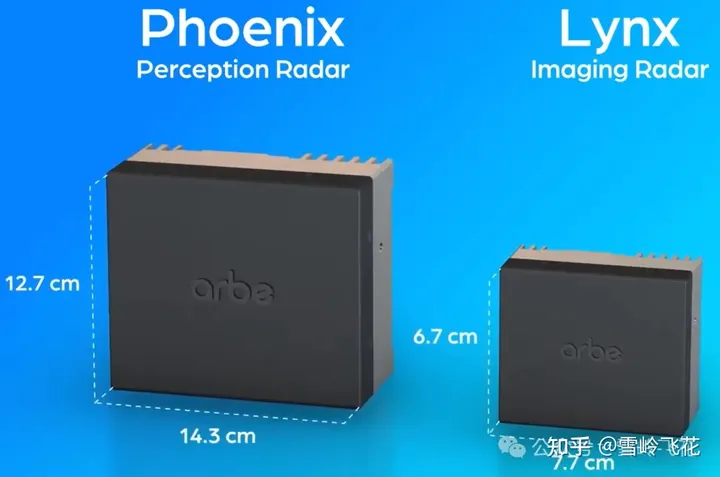

基于该芯片组,可以开发两款雷达:

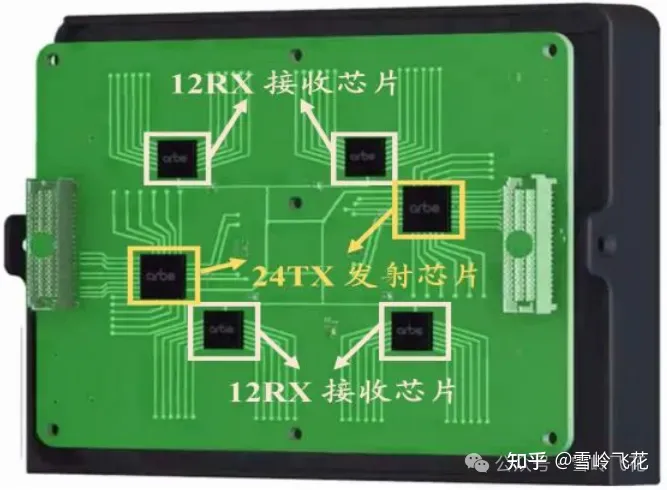

  • Phonenix:面向前雷达,2*发射芯片+4*接收芯片+Arbe处理器,48发射通道*48接收通道=2304虚拟通道
  • Lynx:面向角雷达,1*发射芯片+1*接收芯片+Arbe处理器,24发射通道*12接收通道=288虚拟通道

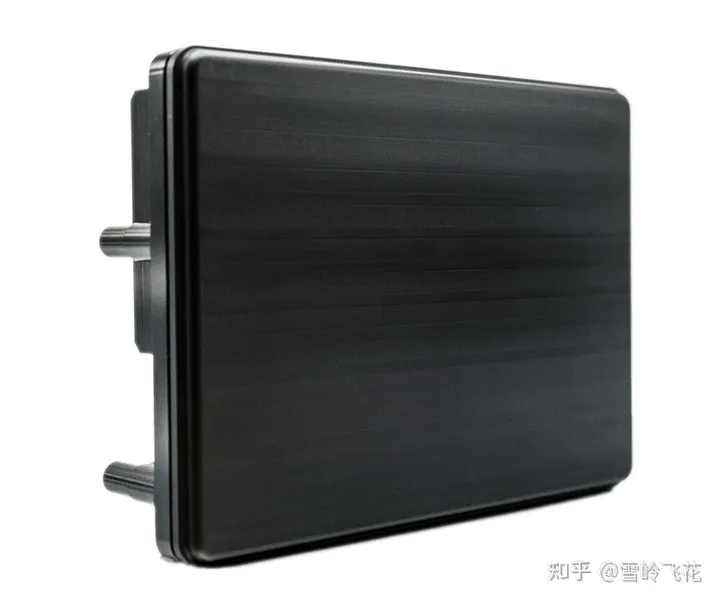

1.2 前雷达Phoenix

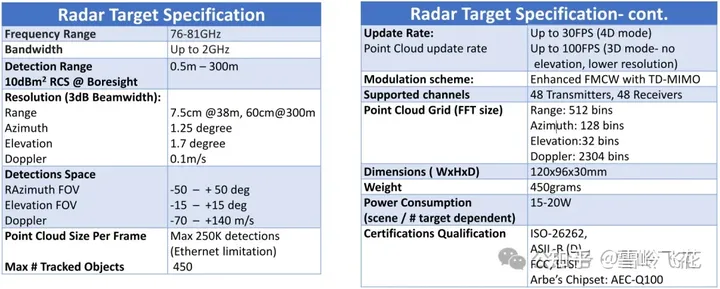

性能指标:

Arbe的Phoenix(48T48R)和大陆ARS540(12T16R)相比,在探测距离、视场角、角分辨率等指标上性能相当。不过,Phoenix虚拟通道数更多,点云密度大约是后者的10倍。

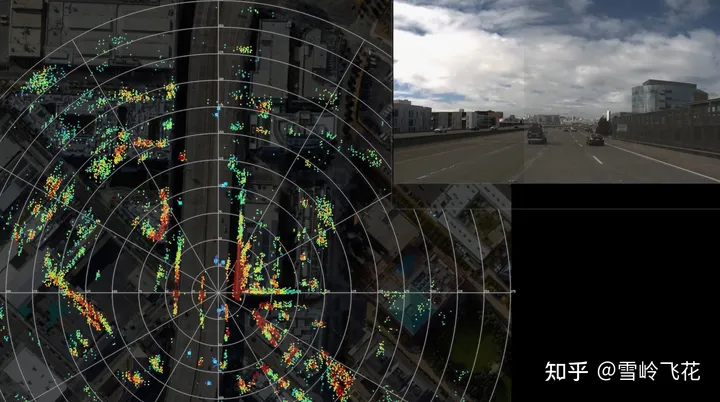

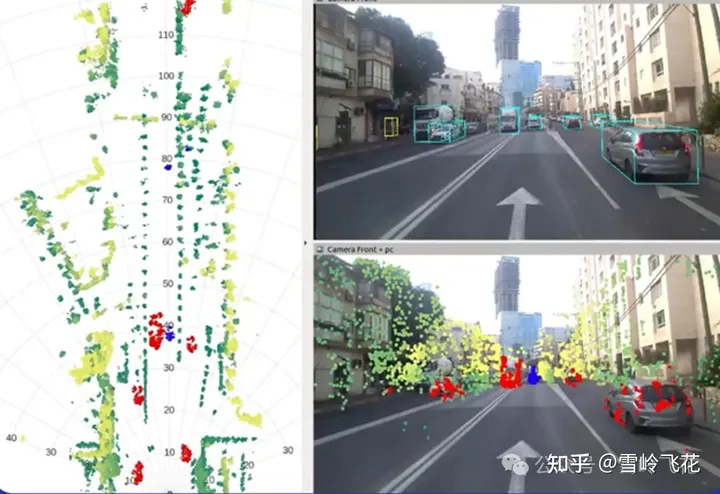

检测效果:

1.3 角雷达Lynx

主要性能指标:测距:260m,FOV:140°,角分辨率:2.5°。

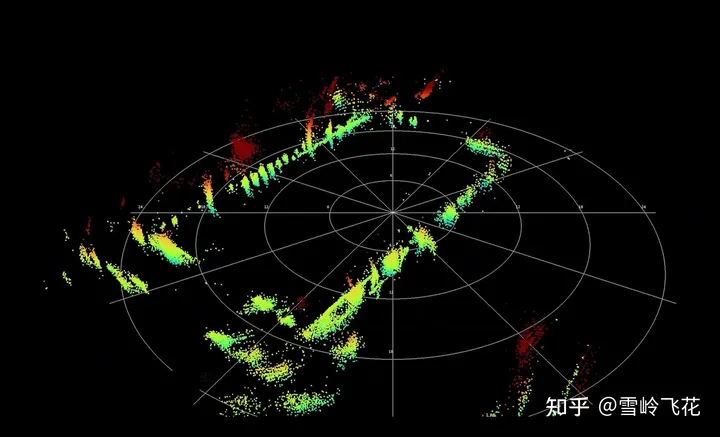

检测效果:

1.4 合作伙伴

Arbe与全球多家整车厂、Tier1、芯片公司展开了合作。

  • 维宁尔/麦格纳:2022年10月,Arbe携手维宁尔(已被麦格纳收购)为车规级安全和高级驾驶辅助系统开发下一代雷达。选用Arbe的Phoenix和Lynx解决方案,计划于2023年中进入预生产阶段。
  • Qamcom:2021年1月11日,Arbe与瑞典公司Qamcom达成合作,将把4D成像雷达技术应用到卡车运输业、农业、采矿业、建筑业以及配送业。应用到工业机器人、安全部门和地面保护系统、无人机以及交通监控基础设施等领域。
  • 现代汽车、法雷奥:建立了合作关系。
  • 英伟达:Arbe的4D成像雷达解决方案被纳入NVIDIA DRIVE生态系统。

在中国市场,Arbe也在积极推进,其中:

  • 经纬恒润:2022年底,Arbe获得经纬恒润首个商业订单,为后者提供34万个雷达芯片组,供2023年和2024年整车厂和自动驾驶项目应用,雷达解决方案将在2023年实现量产。
  • 滴滴:在2023年上海车展期间,Arbe与威孚高科、滴滴自动驾驶货运公司KargoBot达成三方战略合作,共同推进4D成像雷达在自动驾驶领域的研发及商业化应用。
  • 威孚高科:2023年7月,Arbe获得威孚高科千万美元订单。威孚高科开发基于Arbe解决方案的雷达系统,为整车厂以及交通运营等提供高性能的感知雷达系统,将在2023年中量产。
  • 北汽集团:北汽集团在智能驾驶领域投资了Arbe,并且计划在L2+车型上,搭载恒润基于Arbe芯片的雷达产品。
  • AutoX:AutoX将Arbe的雷达技术整合到L4级自动驾驶出租车车队中,协助处理一些具有挑战性的城市道路场景,提升车辆的安全性。AutoX 预计将在5年内将40万个基于Arbe芯片的雷达,集成到 L4无人出租车队中。

Arbe预计上述客户能够在未来带来每年 40-100 万片的出货量。

2. Uhnder

Uhnder由ManjuHegde和CurtisDavis于2015年共同创立,公司总部位于德克萨斯州奥斯汀。至今,Uhnder在全球拥有250多名员工,在美国、加拿大、德国、印度和中国设有办事处。

2017年,Uhnder获得复星锐正资本投资。2020年,Uhnder完成C轮融资,吸引了众多战略投资方,其投资者包括森萨塔科技(SensataTechnologies)、麦格纳(Magna)、ACMECapital、洛克希德·马丁(LockheedMartin)、上汽集团(SAIC)、EDOM、TDKVentures、高通风险投资(QualcommVentures)等。

2.1 解决方案

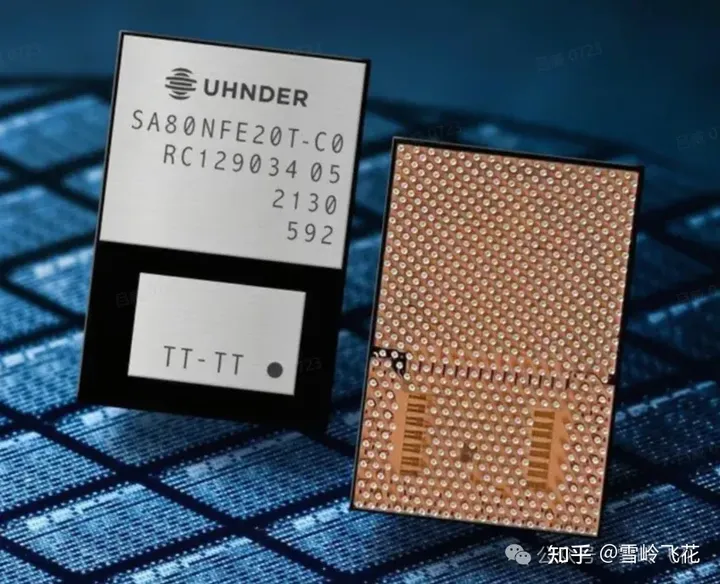

2022年4月,Uhnder发布S80片上雷达芯片,并实现量产,这是全球首个采用DCM(数字编码调制)技术的数字成像雷达解决方案。

  • 调频连续波(FMCW):用模拟信号控制载波参量的变化,这种调制方式称为模拟调制。该方式是目前4D成像雷达的主流方案;
  • 数字编码调制(DCM):用数字信号控制载波信号的参量变化,这种调制方式称为数字调制。该方案通过多天线同时发射正交相位编码信号的方式,来探测目标的距离和速度。

S80采用台积电16/28纳米制程,尺寸仅一平方厘米左右。

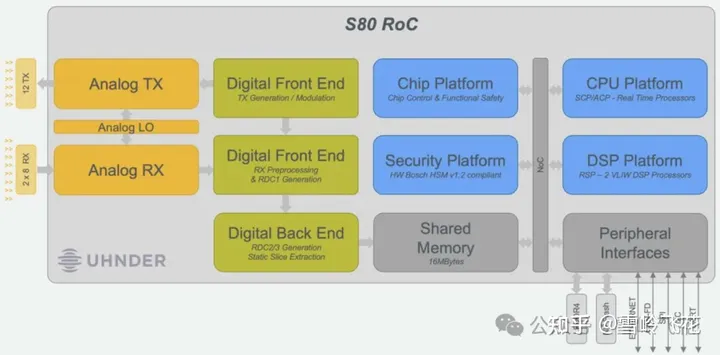

S80集成射频前端、CPU、DSP处理器,单芯片物理通道数是12T16R,即192个虚拟通道。可以进行4级联,即48T64R,形成3072个虚拟通道。架构如下:

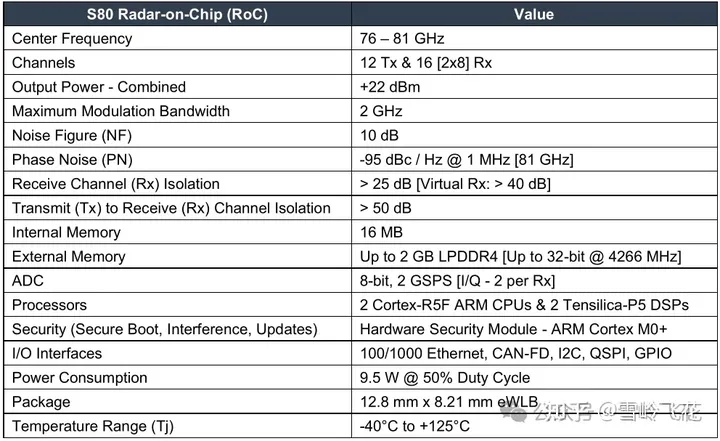

S80的关键参数:

2.3 数字雷达的特点

Uhnder数字雷达方案的主要优势是:

  • 探测距离更远。探测车辆距离300m,探测行人距离150m。
  • 分辨率更高。水平和垂直角分辨率做到1.5°,距离分辨率为7.5 cm,可以识别目标物体的细节,形成目标物的轮廓信息。
  • 强弱目标分辨能力强。可以识别相邻很近的大目标旁边的小目标,比如停在隧道或者桥底下的车辆,或者在卡车后面突然横穿的儿童,以及沿着护栏边上骑行的行人。
  • 速度分辨率达到0.01 m/s,能够更好地区分静止目标和动态目标。
  • 抗干扰能力强。每台雷达发射的信号都有独特的扩频序列,从而识别不同雷达之间的信号,最大限度减少信号干扰。
  • 功耗更低

缺点:系统设计较为复杂、目前成本较高、动态范围可能会有损失等。

2.2 合作伙伴

麦格纳的ICON数字雷达搭载Uhnder的片上雷达芯片,部署在Fisker的Ocean车型上,2022年12月量产。

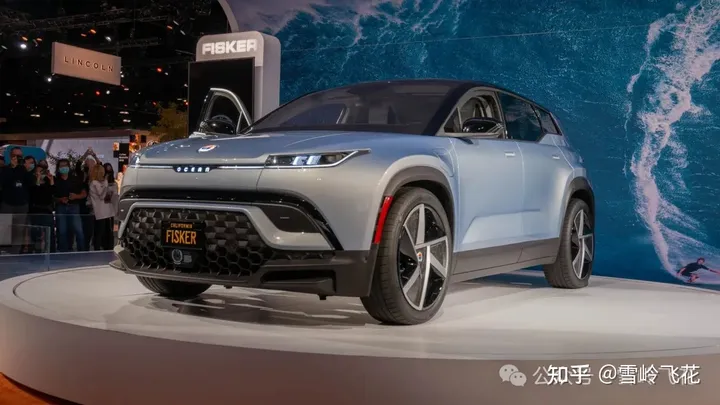

搭载的Fisker的Ocean汽车:

在中国,黑芝麻、楚航科技、欧菲光等先后宣布与Uhnder建立合作伙伴关系,其中,欧菲光开发的雷达产品已经交付中科云杉,实现数字感知雷达传感器解决方案。

2021年,Uhnder与招商局港口合作,为深圳智慧港口的自动驾驶卡车部署数字成像雷达解决方案。

3. Vayya

Vayyar成立于2011年。

Vayyar 自研了4D成像成像芯片(RoC),该芯片包含数字和模拟射频组件,包括数字信号处理器 (DSP) 和用于复杂信号和图像处理的 MCU。

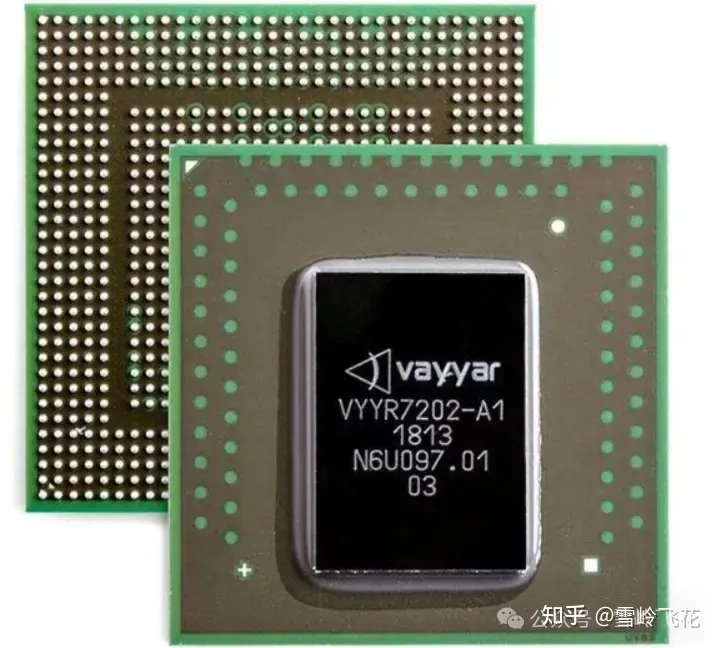

其中,射频组件在60或76-81GHz频率上运行,包含48个发射通道和 48个接收通道,形成了2304多个虚拟通道。芯片尺寸是4*4 cm,如下所示。

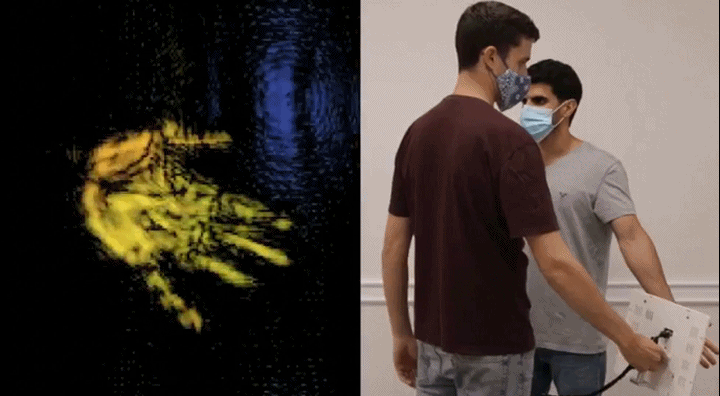

Vayyar产品主打养老监护、智慧家居、智慧零售、智能建筑、安防、自动驾驶等领域。

在自动驾驶领域,Vayyar目前主要专注于车载监控,例如驾驶员监测和乘员监测。未来Vayyar计划将他们的雷达概念引入短距的外部应用,例如BSD、RCTA和Front Corner Alert。

Vayyar是定位Tier2,向Tier1提出概念和参考设计,然后由Tier1为OEM集成交付。

4. Mobileye

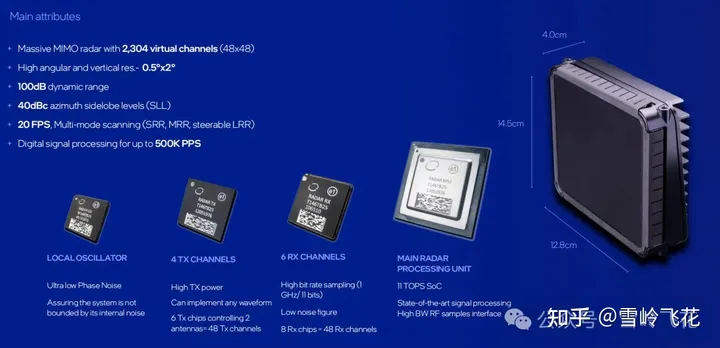

Mobileye的4D成像毫米波雷达芯片组如下图所示,可以支持最大虚拟通道为48*48=2304个。

其中:

  • 发射通道:4通道发射芯片,每个通道可控制两个天线阵列,6片可实现48个发射通道
  • 接收通道:6通道接收芯片,8片可实现48个接收通道
  • 处理器:11TOPS SOC。

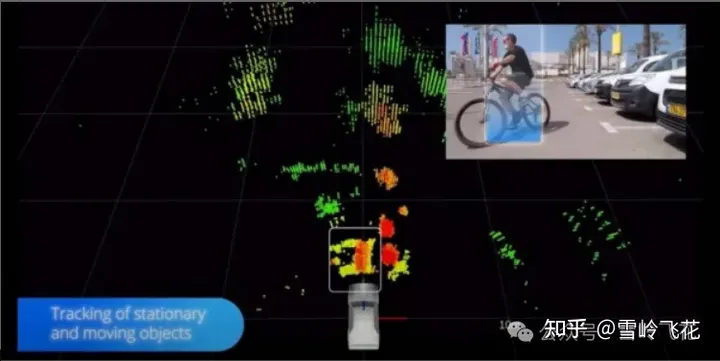

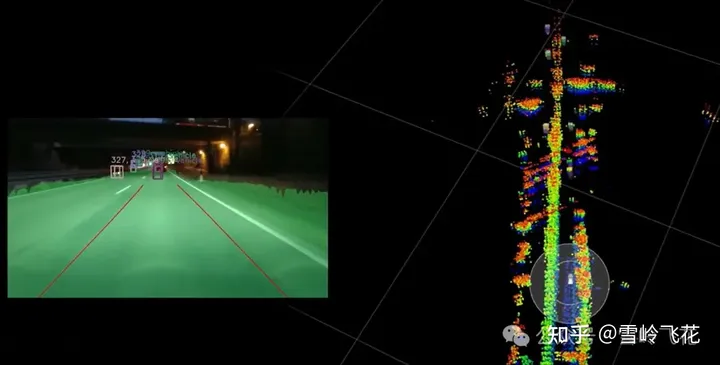

Mobileye成像毫米波雷达的实际效果:

2023年1月,Mobileye宣布和台湾启碁科技(WNC)合作研发毫米波雷达,预计2025年量产。Mobileye更有可能作为Tier1直接提供雷达,而非作为Tier2提供雷达芯片。

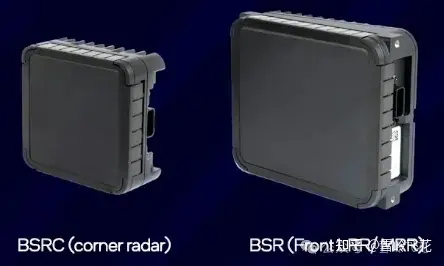

在CES2024展览中,Mobileye介绍了最新的雷达进展,前雷达和角雷达如下。其中:

  • 前雷达BSR:32T48R,共计1536个虚拟通道;
  • 角雷达BSRC:16T24R,共计384个虚拟通道;

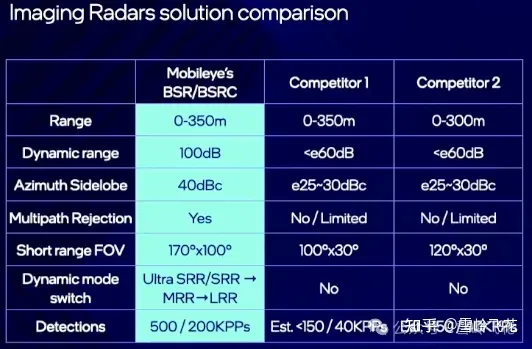

性能指标:

可以在远达237m处,稳定检测低矮的木质货物托架。

这个效果确实是非常惊艳了,激光雷达都很难做到。

(视频较大,无法上传,请参考原文)

本篇原文见:采用专用芯片的4D成像毫米波雷达:Arbe、UHNDER、Mobileye、Vayyar介绍Arbe、Uhnder、Vayyar和Mobileye等4D成像毫米波雷达的技术方案和主要产品。icon-default.png?t=N7T8https://mp.weixin.qq.com/s/dZwyh61lDmR_l9iU8jb6SA

5. ZaDar

Zadar是4D毫米波成像雷达和雷达视觉与人工智能软件的开发商。
Zadar结合AI和ML处理技术,开发“软件定义成像雷达”(SDIR),采用自研的zVUE雷达操作系统。zVUE系统包含先进的数据处理引擎,能够检测和消除常见的雷达点云缺陷(例如多径反射Ghost),可以实现高清测绘、场景分割、目标聚类与跟踪、SLAM、传感器融合等功能。

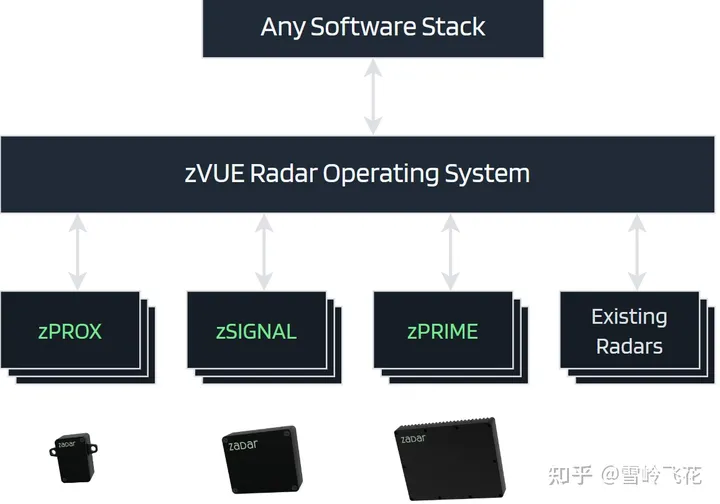

Zadar基于zVUE雷达操作系统,开发了3款雷达(zPROX、zSIGNAL、zPRIME),并且,可以支持其他第三方雷达硬件平台。

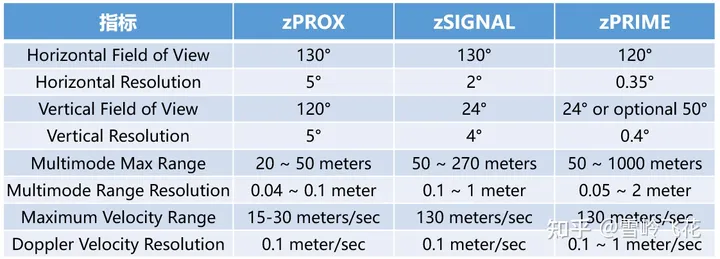

Zadar的三个雷达产品(zPROX、zSIGNAL、zPRIME):


性能指标:

5.1 zPROX

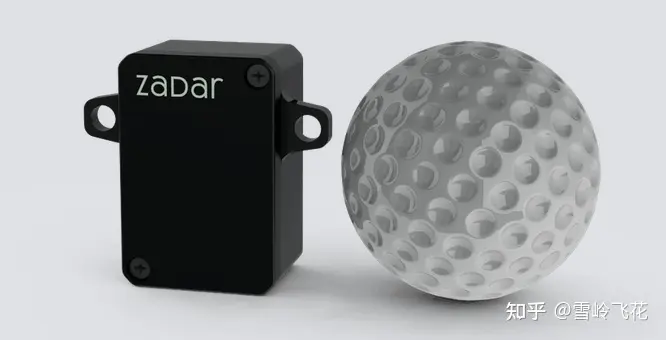

zPROX是一个小体积的近距4D成像雷达。

感知效果:

5.2 zSIGNAL

zSIGNAL是定位为全平台的4D成像雷达。

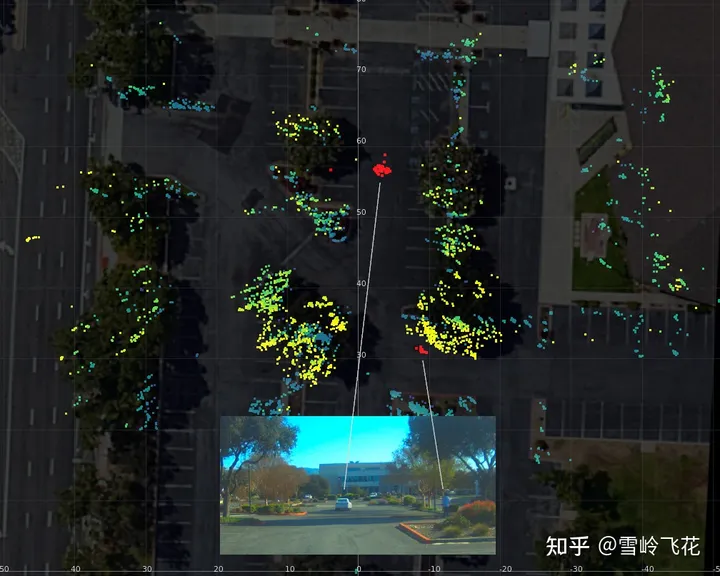

点云效果:

5.3 zPRIME

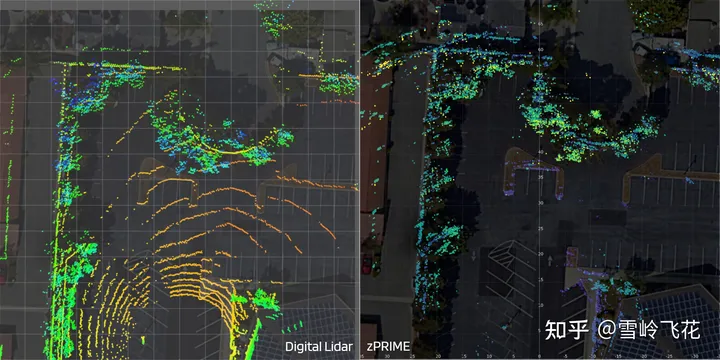

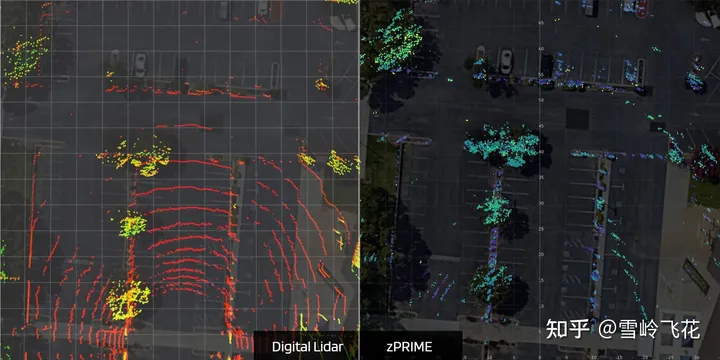

zPRIME是Zadar的SDIR系列中性能最高的产品,能够生成类似Lidar的点云。

zPRIME可以实现方位角和仰角均低至 0.4 度的分辨率,可以在密集环境中分离数百个静态和动态物体。

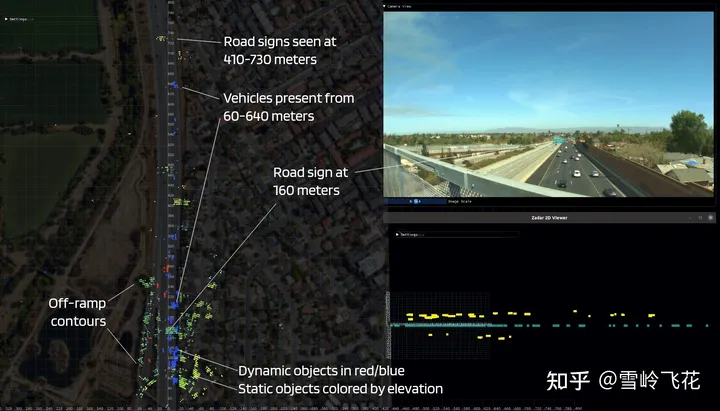

当需要远程检测时,例如在高速高速公路行驶中,zPRIME 可以检测到 800米以外的车辆。

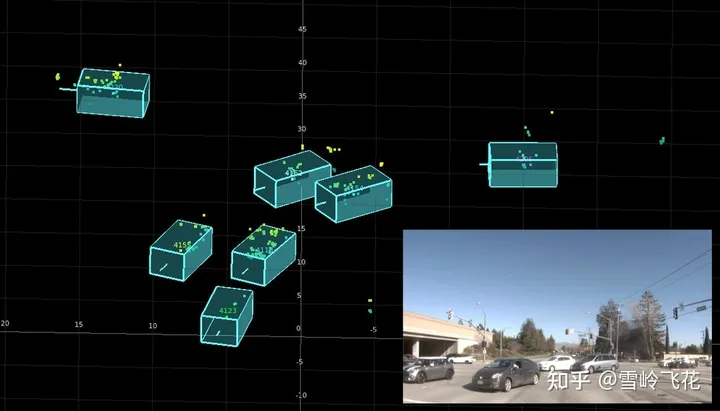

Zadar 利用软件增强聚类和跟踪动态对象:

Zadar 算法利用软件实现场景静态/动态分割:

6. Oculii

傲酷(Oculii)与通用汽车、戴姆勒、海拉、现代摩比斯、松下、三星、维宁尔、吉利汽车、长城汽车、英飞凌、AutoX 等 Tier1 及多家国际主机厂、自动驾驶巨头等达成战略或投资合作,2021年10月,被安霸收购。

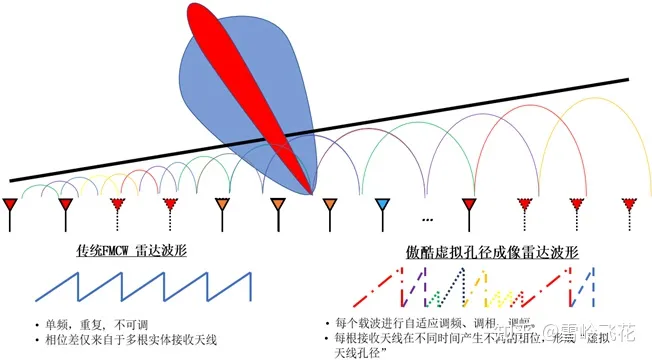

傲酷所研发人工智能虚拟孔径成像(VAI)算法,能够基于现有主流车规级标准芯片,使每个接收器在不同时间生成不同相位波形,通过插值和外推数据以形成更大的“虚拟孔径”,大幅提升雷达角分辨率。

傲酷有EAGLE(前雷达)和FALCON (角雷达)两个解决方案,采用TI的射频芯片。

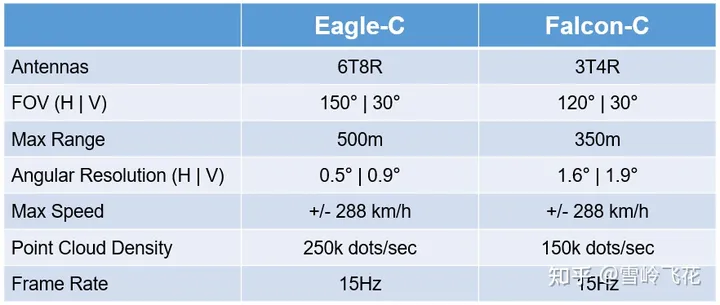

性能指标如下:

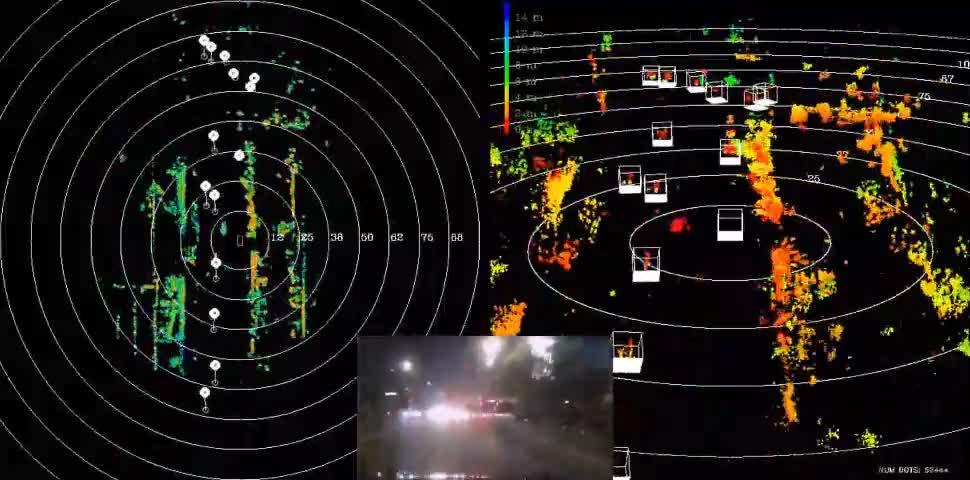

感知效果:

00:26

7. BlueSpace

BlueSpace.ai是一家专门提供4D成像毫米波雷达、FMCW激光雷达等传感器的预测感知软件技术方案公司。
BlueSpace.ai的4D预测感知软件,可在单个CPU上以通用的方式,准确检测和预测所有物体的运动,无需事先训练且不依赖高清映射。可处理大量边缘案例,该软件能以全新可扩展方式实现,超高感知准确性和延迟性能。
BlueSpace.ai的算法可快速部署到4D成像雷达、FMCW LiDAR中,可以独立运行或无缝集成到现有AV堆栈中。


BlueSpace在2022CES的演示视频:

原文见:

采用创新软件的4D成像毫米波雷达:ZaDar、Oculii和BlueSpace


我是雪岭飞花,汽车行业24年开发经验,自动驾驶行业发展的见证者和参与者,自动驾驶感知和控制系统资深专家。做有深度、高质量的技术分享,推动自动驾驶技术的普及和发展。

更多文章请参考:雪岭飞花:文章索引 - 知乎

如果文章对您有帮助,还请关注、点赞、收藏。如有疏漏或者错误,还请批评指正。

微信公众号:雪岭飞花

微信: maxhnnl

知乎: https://www.zhihu.com/people/lwascl-73
