XPM_FIFO_SYNC使用说明

        此篇是我在学习中做的归纳与总结，其中如果存在版权或知识错误请直接联系我，欢迎留言。
        PS:本着知识共享的原则，此篇博客可以转载，但请标明出处！

目录

引言：

关键参数说明：

使用说明：

Standard FIFO与First-word-Fall-Through（FWFT）区别：

Memory Type :

参考代码段：

---

引言：

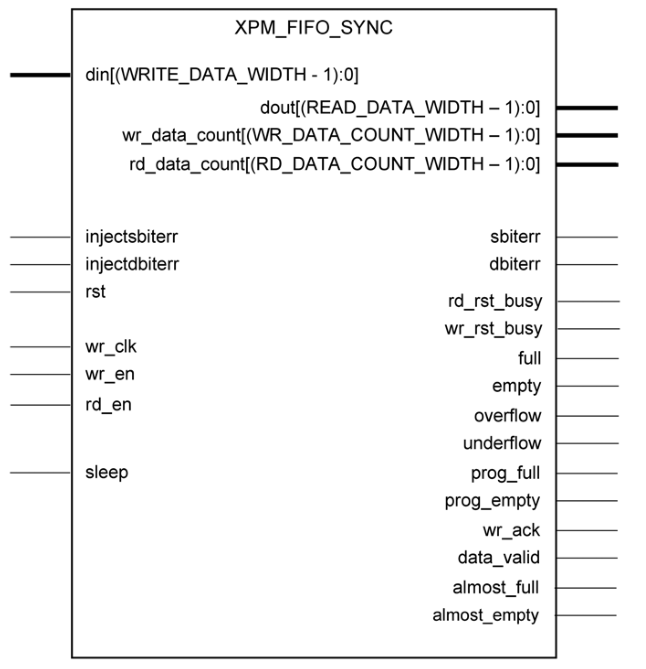

下面介绍一个 XPM_FIFO 实例的基本读写操作。

        • 所有同步信号都对wr_clk 的上升沿敏感，它被假定为根据目标设备和FIFO/存储器原语要求运行的缓冲和切换时钟信号。

        • 当FIFO 未满且wr_en 在每个wr_clk 周期置位时执行写操作。

        • 当FIFO 不为空且rd_en 在每个wr_clk 周期被置位时，执行读操作。

        • XPM FIFO 对 Dout、满和空变化做出反应所需的时钟周期数取决于 CLOCK_DOMAIN、READ_MODE 和 FIFO_READ_LATENCY 设置。

                – 写操作（wr_en = 1），可能需要一个以上的 wr_clk 周期才能将空置为无效。

                – rd_en 置位时，可能需要一个以上的 wr_clk 周期才能在 Dout 端口上呈现读取数据。

                – 读操作 (rd_en = 1)，可能需要 1 个以上的 wr_clk 周期才能解除完全置位。

        • 所有写操作都由 wr_en 的值进行门控，并且在启动 wr_clk 周期时为 full。

        • 所有读取操作都由 rd_en 的值进行门控，并且在启动 wr_clk 周期时为空。

关键参数说明：

        详情可参照Xilinx  UG974文档

参数名称	默认值	说明
DOUT_RESET_VALUE	0	读取数据路径复位值
ECC_MODE	no_ecc
FIFO_MEMORY_TYPE	auto
FIFO_READ_LATENCY	1	读取数据路径中的输出寄存器级数 如果 read _ mode = “ fwft”，那么唯一适用的值是0
WAKEUP_TIME	0	• 0 - Disable sleep • 2 - Use Sleep Pin
READ_MODE	"std"	"std" "fwft",

使用说明：



Standard FIFO与First-word-Fall-Through（FWFT）区别：

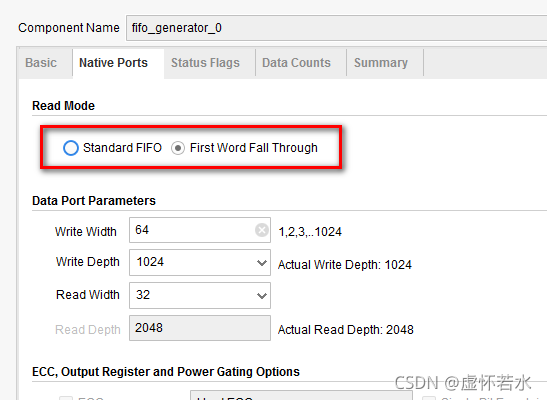

        在vivado中例化fifo的IP核的时候，在native ports部分有两种模式可以选择，对于XPM_FIFO也同样适用，如下图所示：

        当选择Standard模式、FIFO_READ_LATENCY = 1时，在读使能信号有效的下一个周期才能读出第一个有效的数据；

        当选择FWFT模式的时候，在读使能信号有效的第一个周期就能能读出第一个有效的数据； 这是因为在这种模式下，FIFO提前把数据已经准备到了数据输出总线上，等待都使能有效就输出到数据输出端口（组合逻辑），但在这种模式下，valid信号将会在复位后就保持有效，这一点要特别注意；

（FIFO_READ_LATENCY：读取数据路径中的输出寄存器级数，如果 READ_MODE = "fwft"，则唯一适用的值为 0 ）

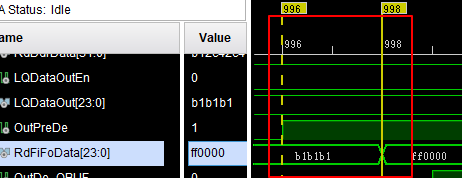

        下图中：READ_MODE = “std” ; FIFO_READ_LATENCY = 2

（OutPreDe为读FIFO使能信号，RdFIFOData为FIFO读出信号）

                ILA抓取实际波形为 延时2Clk输出

        下图中：READ_MODE = “std” ; FIFO_READ_LATENCY = 1

                ILA抓取实际波形为 延时1Clk输出



Memory Type :

        常用的有Block Ram 和 Distrubtion RAM ,前者使用片上ROM作为缓存，后者使用LUT逻辑资源搭建RAM缓存，如果使用FIFO不大，或者资源充足的情况下，使用Block RAM。

参考代码段：

   xpm_fifo_sync #(
      .DOUT_RESET_VALUE     ("1"        ),    // String
      .ECC_MODE             ("no_ecc"   ),       // String
      .FIFO_MEMORY_TYPE     ("auto"     ), // String
      .FIFO_READ_LATENCY    (1          ),     // DECIMAL
      .FIFO_WRITE_DEPTH     (FIFO_DEPTH ),   // DECIMAL
      .FULL_RESET_VALUE     (0          ),      // DECIMAL
      .PROG_EMPTY_THRESH    (10         ),    // DECIMAL
      .PROG_FULL_THRESH     ((FIFO_DEPTH>>1) ),     // DECIMAL
      .RD_DATA_COUNT_WIDTH  (FIFO_RDWR_CNT_WIDTH         ),   // DECIMAL
      .READ_DATA_WIDTH      (24         ),      // DECIMAL
      .READ_MODE            ("std"      ),         // String
      .USE_ADV_FEATURES     ("0707"     ), // String
      .WAKEUP_TIME          (0          ),           // DECIMAL
      .WRITE_DATA_WIDTH     (24         ),     // DECIMAL
      .WR_DATA_COUNT_WIDTH  (FIFO_RDWR_CNT_WIDTH         )    // DECIMAL
   )
   xpm_fifo_sync_24x128 (
      .almost_empty  (              ) ,
      .almost_full   (              ) ,
      .data_valid    (              ) ,
      .dbiterr       (              ) ,
      .dout          ( RdFiFoData   ) ,
      .empty         (              ) ,
      .full          (              ) ,
      .overflow      (              ) ,
      .prog_empty    (              ) ,
      .prog_full     ( FIFOProgFull ) ,
      .rd_data_count (              ) ,
      .rd_rst_busy   (              ) ,
      .sbiterr       (              ) ,
      .underflow     (              ) ,
      .wr_ack        (              ) ,
      .wr_data_count (              ) ,
      .wr_rst_busy   (              ) ,
      .din           ( WrFiFoData   ) ,
      .injectdbiterr ( 1'b0         ) ,
      .injectsbiterr ( 1'b0         ) ,
      .rd_en         ( RdFiFoEn     ) ,
      .rst           ( SysRst       ) ,
      .sleep         ( 1'b0         ) ,
      .wr_clk        ( OutPclk      ) ,
      .wr_en         ( WrFiFoEn     )
   );
