热敏电阻传感器模块

产品特性:

        热敏电阻模块对环境温度很敏感，一般用来检测周围环境的温度，采用NTC热敏电阻传感器，灵敏度好。温度检测范围为20-80摄氏度。传感器特设M3固定安装孔，调节方向与固定方便易用，使用宽电压LM393比较器，信号干净，波形好，驱动能力强，超过15mA，配可调精密电位器调节灵敏度。

1 可以检测周围环境的温度

2 灵敏度可调（图中蓝色数字电位器调节）

3 工作电压 3.3V-5V

4 输出形式 a 模拟量电压输出 b 数字开关量输出（0 和 1）

5 设有固定螺栓孔，方便安装

6 小板 PCB 尺寸：3cm * 1.6cm 8 标准双面板，布局美观大方

产品参数:

工作电压:DC3.3-5V

使用说明:

1 热敏电阻模块对环境温度最敏感，一般用来检测周围环境的温度。

2 模块在环境温度达不到设定阈值时，DO口输出高电平，当外界环境温度超过设定阈值时，模块 D0输出低电平；

3 小板数字量输出 D0可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境的温度改变；

4 小板数字量输出 DO可以直接驱动本店继电器模块，由此可以组成一个温控开关；

5 小板模拟量输出 AO可以和本店 AD模块相连，通过 AD转换，可以获得环境温度更精准的数值；

        通过对电位器的调节，可以改变温度检测的阀值(即控制温度值)，如需要控制环境温度为50度时，模块则在相应环境温度调到其绿灯亮，Do则输出低电平，低于此设定温度值时，输出高电平，绿灯不亮;模块数字量输出DO可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境的温度改变;小板数字量输出DO可以直接驱动继电器模块，由此可以组成一个温控开关，控制相关设备的工作温度，也可以接风扇用来散热等﹔小板模拟量输出AO可以和AD模块相连，通过AD转换，可以获得环境温度更精准的数值。本模块也可以换成带有线的温度传感器，用于水温，水箱等的控制。
        接好VCC和GND，模块电源指示灯会亮，将模块放置桌面上，调节板上蓝色电位器，直到板上开关指示灯亮，然后再稍微回调一下，让开关指示灯灭，再想办法让热敏电阻温度升高，此时模块开关指示灯将亮。如果将热敏电阻的温度再降低，开关指示灯将又回来灭的状态。这个现象说明，环境温度可以触发模块，从而使开关指示灯点亮。

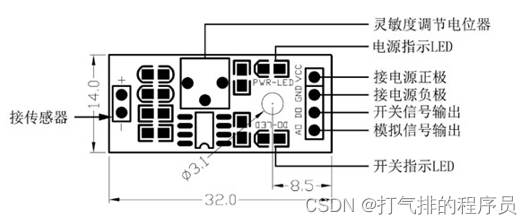

1 VCC 外接 3.3V-5V 电压（可以直接与 5v 单片机和 3.3v 单片机相连）

2 GND 外接 GND

3 DO 小板数字量输出接口（0 和 1）

4 AO 小板模拟量输出接口

测试说明：

使用本店 51开发板与热敏电阻模块测试

接线说明：

模块 VCC 接开发板 VCC

模块 GND接开发板 GND

接好 VCC和 GND，模块电源指示灯会亮

        将模块放置桌面上，调节板上蓝色电位器，直到板上开关指示灯亮，然后再稍微回调一下，让开关指示灯灭，再想办法让热敏电阻温度升高，此时模块开关指示灯将亮。如果将热敏电阻的温度再降低，开关指示灯将又回来灭的状态。这个现象说明，环境温度可以触发模块，从而使开关指示灯点亮。

        另外 资料里面附带一个 51程序，用来检测热敏电阻模块数字接口 D0的高低电平

具体说明如下：

接线：

模块 VCC 接开发板 VCC

模块 GND接开发板 GND

模块 D0接开发板 P0.1

单片机：STC89C52

串口发送数据波特率：9600

现象：环境温度超过设定阈值， 串口不断发送 01，同时开关指示灯亮；

环境温度未超过设定阈值，串口不发送数据，同时开关指示灯灭。

注意事项 ：

正确接线！切勿将正负接反，使板子电子器件烧毁。

热敏电阻传感器原理图：

传感器51单片机测试程序：

/******************************************
´«¸ÐÆ÷´¥·¢²âÊÔ
µ¥Æ¬»ú£ºSTC89C52
²¨ÌØÂÊ£º9600
*****************************************/
#include <reg52.h>
unsigned char date;
#define uchar unsigned char
#define uint unsigned int
sbit key1=P0^1;


/* º¯ÊýÉêÃ÷ -----------------------------------------------*/
void delay(uint z);
void Initial_com(void);

//***********************************************************

/*
********************************************************************************
** º¯ÊýÃû³Æ £º delay(uint z)
** º¯Êý¹¦ÄÜ £º ÑÓʱº¯Êý
********************************************************************************
*/
void delay(uint z)
{
    uint i,j;
    for(i=z;i>0;i--)
        for(j=110;j>0;j--);
}


//******************************

//*****´®¿Ú³õʼ»¯º¯Êý***********

//******************************
void Initial_com(void)
{
 EA=1;        //¿ª×ÜÖжÏ
 ES=1;        //ÔÊÐí´®¿ÚÖжÏ
 ET1=1;        //ÔÊÐí¶¨Ê±Æ÷T1µÄÖжÏ
 TMOD=0x20;   //¶¨Ê±Æ÷T1£¬ÔÚ·½Ê½2ÖжϲúÉú²¨ÌØÂÊ
 PCON=0x00;   //SMOD=0
 SCON=0x50;   // ·½Ê½1 Óɶ¨Ê±Æ÷¿ØÖÆ
 TH1=0xfd;    //²¨ÌØÂÊÉèÖÃΪ9600
 TL1=0xfd;
 TR1=1;       //¿ª¶¨Ê±Æ÷T1ÔËÐпØÖÆλ

}




//*************************
//**********Ö÷º¯Êý*********
//*************************
main()
{
	 Initial_com();
	 while(1)
	 {

	 	 if(key1==0)
		{
			delay();	  //Ïû¶¶¶¯
			if(key1==0)	  //È·ÈÏ´¥·¢
			{
				 SBUF=0X01;
				 delay(200);


			}

		}

		  if(RI)
		  {
			date=SBUF;    //µ¥Æ¬»ú½ÓÊÜ
			SBUF=date;    //µ¥Æ¬»ú·¢ËÍ
			RI=0;
		  }


	  }
}
