1.使用场景

服务通信也是ROS中一种极其常用的通信模式，服务通信是基于请求响应模式的，是一种应答机制。也即: 一个节点A向另一个节点B发送请求，B接收处理请求并产生响应结果返回给A。比如如下场景:

机器人巡逻过程中，控制系统分析传感器数据发现可疑物体或人... 此时需要拍摄照片并留存。

在上述场景中，就使用到了服务通信。

一个节点需要向相机节点发送拍照请求，相机节点处理请求，并返回处理结果

与上述应用类似的，服务通信更适用于对时时性有要求、具有一定逻辑处理的应用场景。

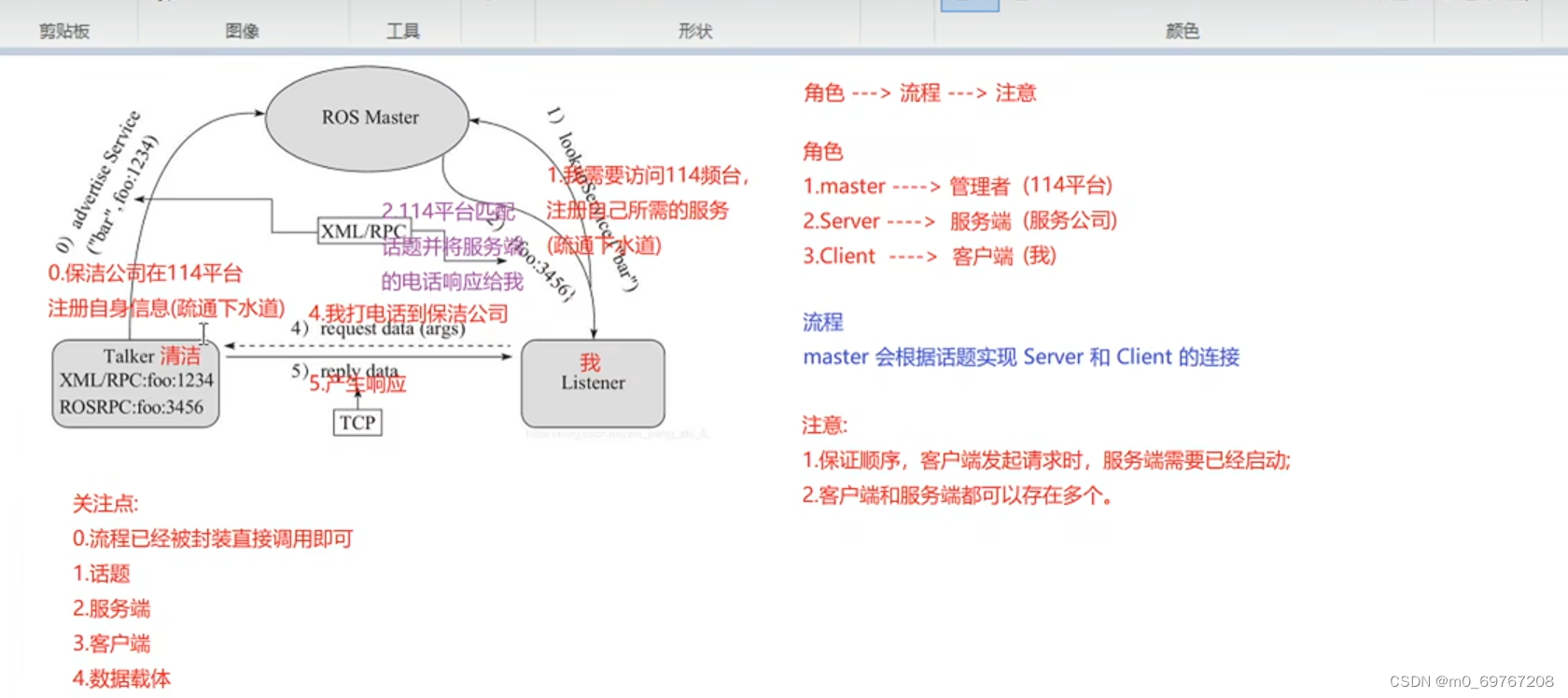

2.大致步骤

整个流程由以下步骤实现:

0.Server注册

Server 启动后，会通过RPC在 ROS Master 中注册自身信息，其中包含提供的服务的名称。ROS Master 会将节点的注册信息加入到注册表中。

1.Client注册

Client 启动后，也会通过RPC在 ROS Master 中注册自身信息，包含需要请求的服务的名称。ROS Master 会将节点的注册信息加入到注册表中。

2.ROS Master实现信息匹配

ROS Master 会根据注册表中的信息匹配Server和 Client，并通过 RPC 向 Client 发送 Server 的 TCP 地址信息。

3.Client发送请求

Client 根据步骤2 响应的信息，使用 TCP 与 Server 建立网络连接，并发送请求数据。

4.Server发送响应

Server 接收、解析请求的数据，并产生响应结果返回给 Client。

3.准备阶段（服务器自定义srv）

1.定义srv文件

功能保险新建文件夹（取名srv）在该文件夹下创建.srv文件

# 客户端请求时发送的两个数字
int32 num1
int32 num2
---
# 服务器响应发送的数据
int32 sum

2.编辑配置文件

package.xml中添加编译依赖与执行依赖

  <build_depend>message_generation</build_depend>
  <exec_depend>message_runtime</exec_depend>
  <!--
  exce_depend 以前对应的是 run_depend 现在非法
  -->

CMakeLists.txt编辑 srv 相关配置

find_package(catkin REQUIRED COMPONENTS
  roscpp
  rospy
  std_msgs
  message_generation
)
# 需要加入 message_generation,必须有 std_msgs

add_service_files(
  FILES
  AddInts.srv
)

generate_messages(
  DEPENDENCIES
  std_msgs
)

catkin_package(
#  INCLUDE_DIRS include
#  LIBRARIES newsrv
  CATKIN_DEPENDS roscpp rospy std_msgs message_runtime#添加message_runtime
#  DEPENDS system_lib
)

find_package下包含当前创建的包所依赖的包 catkin_package下是依赖包所依赖的功能包

编译一下就会生成中间文件如下

3.vscode配置

需要像之前自定义 msg 实现一样配置c_cpp_properies.json 文件，如果以前已经配置且没有变更工作空间，可以忽略，如果需要配置，配置方式与之前相同:

{
    "configurations": [
        {
            "browse": {
                "databaseFilename": "",
                "limitSymbolsToIncludedHeaders": true
            },
            "includePath": [
                "/opt/ros/noetic/include/**",
                "/usr/include/**",
                "/xxx/yyy工作空间/devel/include/**" //配置 head 文件的路径
唯一需要修改部分
            ],
            "name": "ROS",
            "intelliSenseMode": "gcc-x64",
            "compilerPath": "/usr/bin/gcc",
            "cStandard": "c11",
            "cppStandard": "c++17"
        }
    ],
    "version": 4
}

获取头文件路径将路径复制到上面代码段相应位置

4.代码部分

服务端

/*
    需求:
        编写两个节点实现服务通信，客户端节点需要提交两个整数到服务器
        服务器需要解析客户端提交的数据，相加后，将结果响应回客户端，
        客户端再解析

    服务器实现:
        1.包含头文件
        2.初始化 ROS 节点
        3.创建 ROS 句柄
        4.创建 服务 对象
        5.回调函数处理请求并产生响应
        6.由于请求有多个，需要调用 ros::spin()

*/
#include "ros/ros.h"
#include "demo03_server_client/AddInts.h"

// bool 返回值由于标志是否处理成功
bool doReq(demo03_server_client::AddInts::Request& req,
          demo03_server_client::AddInts::Response& resp){
    int num1 = req.num1;
    int num2 = req.num2;

    ROS_INFO("服务器接收到的请求数据为:num1 = %d, num2 = %d",num1, num2);

    //逻辑处理
    if (num1 < 0 || num2 < 0)
    {
        ROS_ERROR("提交的数据异常:数据不可以为负数");
        return false;
    }

    //如果没有异常，那么相加并将结果赋值给 resp
    resp.sum = num1 + num2;
    return true;


}

int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");
    // 2.初始化 ROS 节点 （开始执行这个ros进程）
    ros::init(argc,argv,"AddInts_Server");
    // 3.创建 ROS 句柄
    ros::NodeHandle nh;
    // 4.创建 服务 对象
    ros::ServiceServer server = nh.advertiseService("AddInts",doReq);
//第一个参数是话题第二个参数是一个回调函数
    ROS_INFO("服务已经启动....");
    //     5.回调函数处理请求并产生响应
    //     6.由于请求有多个，需要调用 ros::spin()
    ros::spin();
    return 0;
}

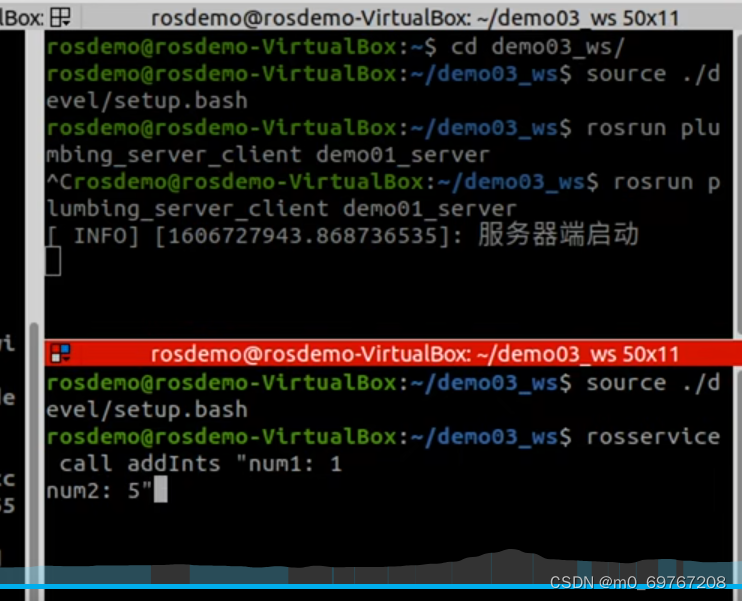

简单验证测试

addInts是客户端取的服务对象名要与服务端传入一致后边用tab键自动补齐

客户端

/*
    需求:
        编写两个节点实现服务通信，客户端节点需要提交两个整数到服务器
        服务器需要解析客户端提交的数据，相加后，将结果响应回客户端，
        客户端再解析

    服务器实现:
        1.包含头文件
        2.初始化 ROS 节点
        3.创建 ROS 句柄
        4.创建 客户端 对象
        5.请求服务，接收响应

*/
// 1.包含头文件
#include "ros/ros.h"
#include "demo03_server_client/AddInts.h"

int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");

    // 调用时动态传值,如果通过 launch 的 args 传参，需要传递的参数个数 +3
    if (argc != 3)
    // if (argc != 5)//launch 传参(0-文件路径 1传入的参数 2传入的参数 3节点名称 4日志路径)
    {
        ROS_ERROR("请提交两个整数");
        return 1;
    }


    // 2.初始化 ROS 节点
    ros::init(argc,argv,"AddInts_Client");
    // 3.创建 ROS 句柄
    ros::NodeHandle nh;
    // 4.创建 客户端 对象 sweviceClient函数参数：<模板泛型>("话题名称")
    ros::ServiceClient client = nh.serviceClient<demo03_server_client::AddInts>("AddInts");
    //等待服务启动成功
    //方式1
    ros::service::waitForService("AddInts");
    //方式2
    // client.waitForExistence();
    // 5.组织请求数据
    demo03_server_client::AddInts ai;
    ai.request.num1 = atoi(argv[1]);
    ai.request.num2 = atoi(argv[2]);
    // 6.发送请求,返回 bool 值，标记是否成功
    client.waitForExistence();//等待服务器启动
    bool flag = client.call(ai);
    // 7.处理响应
    if (flag)
    {
        ROS_INFO("请求正常处理,响应结果:%d",ai.response.sum);
    }
    else
    {
        ROS_ERROR("请求处理失败....");
        return 1;
    }

    return 0;
}

5.配置并执行

配置 CMakeLists.txt

add_executable(AddInts_Server src/AddInts_Server.cpp)
add_executable(AddInts_Client src/AddInts_Client.cpp)


add_dependencies(AddInts_Server ${PROJECT_NAME}_gencpp)
add_dependencies(AddInts_Client ${PROJECT_NAME}_gencpp)


target_link_libraries(AddInts_Server
  ${catkin_LIBRARIES}
)
target_link_libraries(AddInts_Client
  ${catkin_LIBRARIES}
)

执行

流程:

需要先启动服务:rosrun 包名服务
然后再调用客户端 :rosrun 包名客户端参数1 参数2

结果:

会根据提交的数据响应相加后的结果。

注意:

如果先启动客户端，那么会导致运行失败

不要忘记启动ros系统（roscore）

优化:

在客户端发送请求前添加:client.waitForExistence();

或:ros::service::waitForService("AddInts");

这是一个阻塞式函数，如果服务器未启动则挂起，等待服务器启动，只有服务启动成功后才会继续执行

此处可以使用 launch 文件优化，但是需要注意 args 传参特点
