模型质量控制管理2——提高精度解决模型非实体不封闭破面等问题

 当在三维空间画了一条线无法分割平面，这时可以考虑这条线是不是在此二维面了。但是通过放大并不能发现问题所在，可能就是精度出现偏差，也可以理解为都是“四舍五入”惹的祸。如果差1毫米，甚至0.01毫米，都会导致小的线面无法闭合，最终导致大的实体无法闭合。

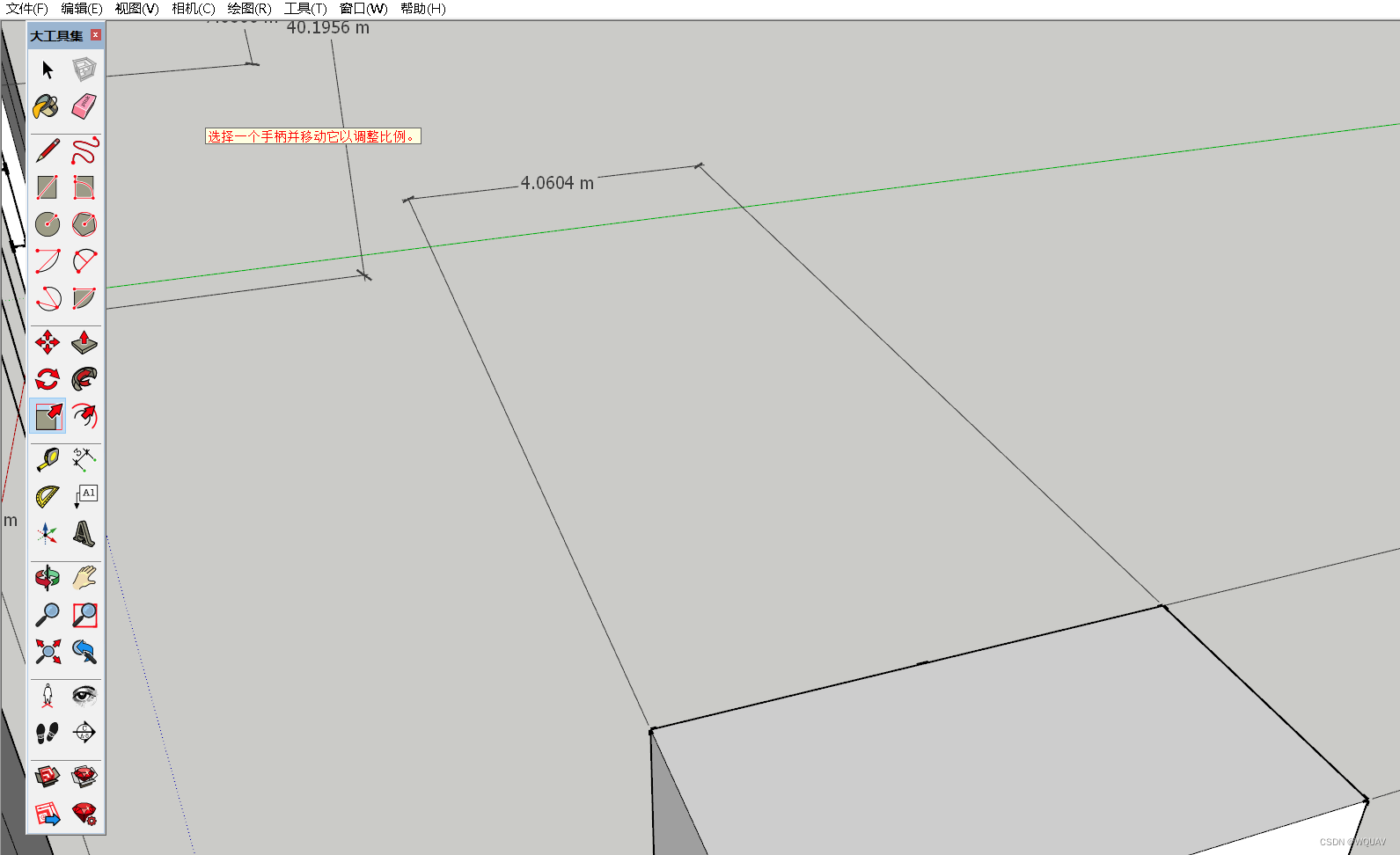

如下图，在0.00精度下，某面宽度为4.06m。

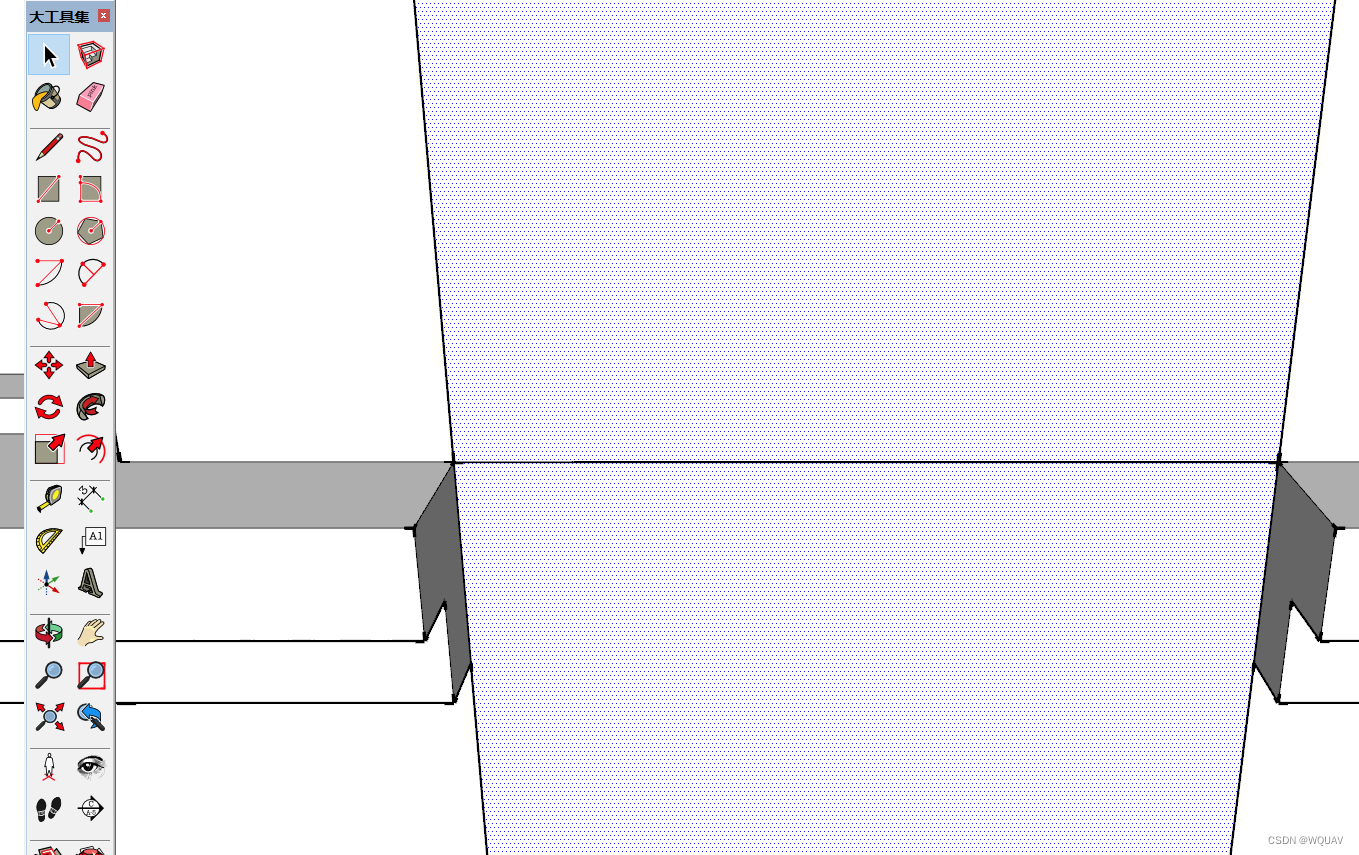

 如果按照4.06米开槽，插入该模型，肉眼无法看出是否完全贴合。直至再次编辑出现首图无法闭合现象。

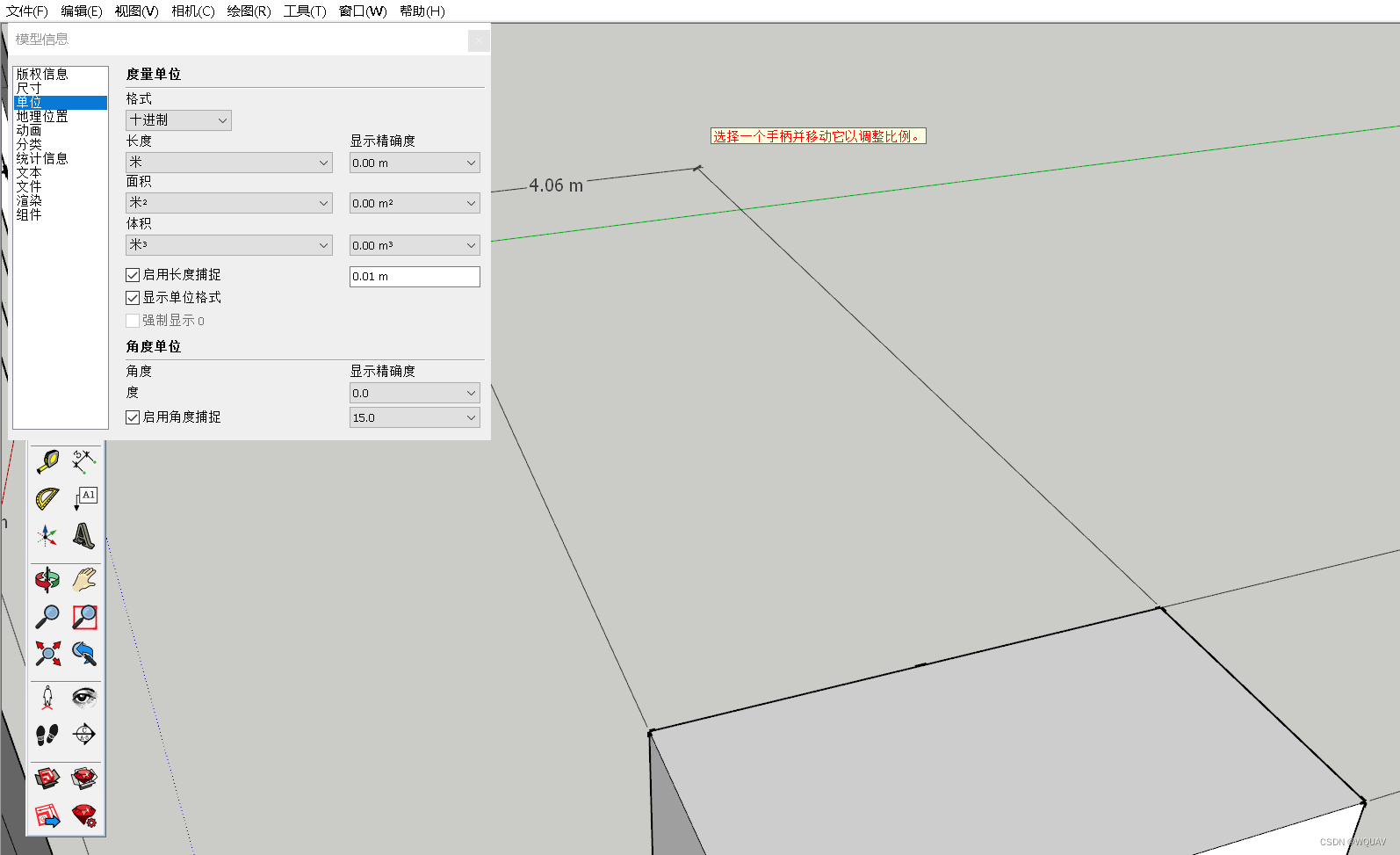

点击“窗口”——“模型信息”——“单位”——“显示精确度”

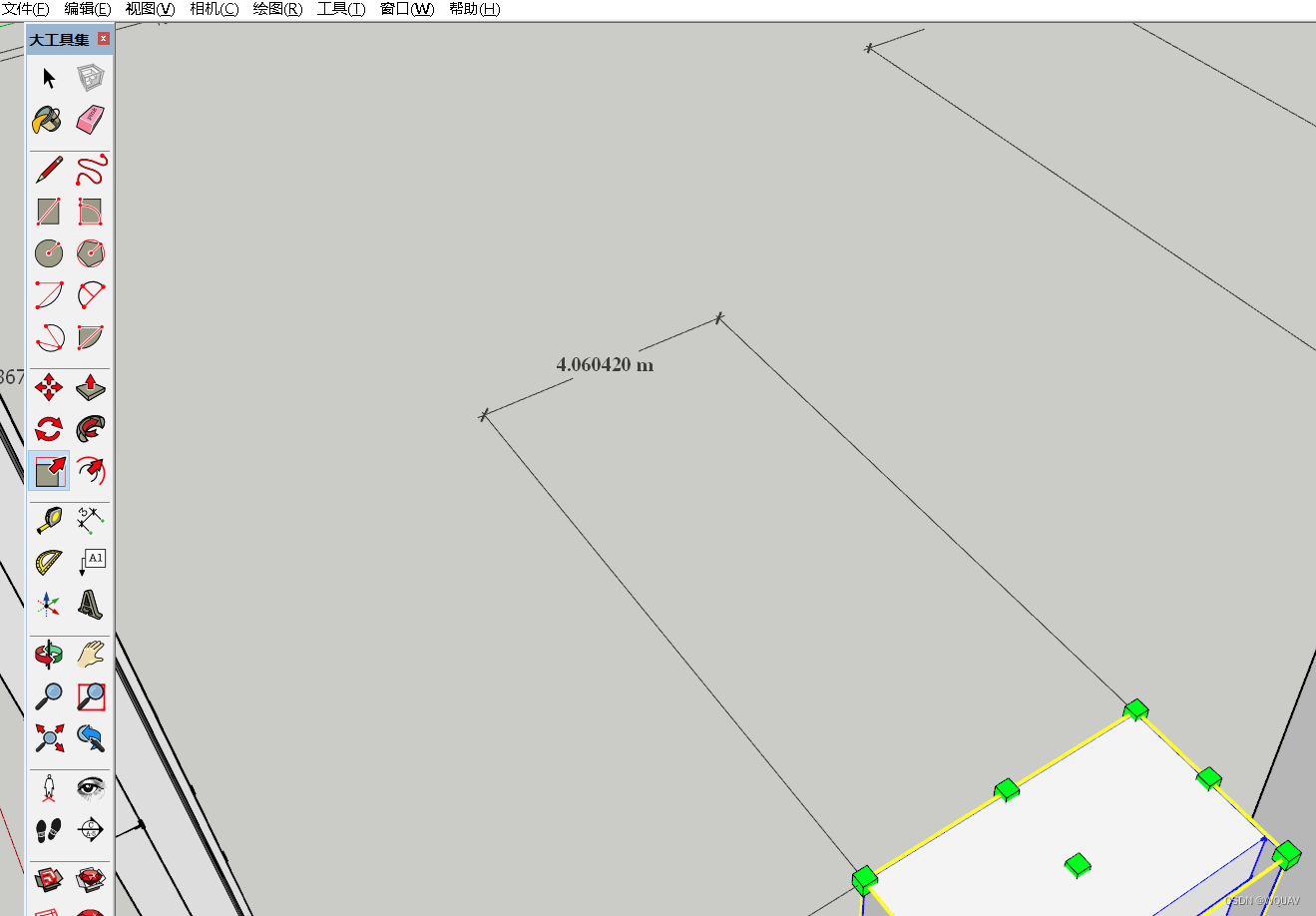

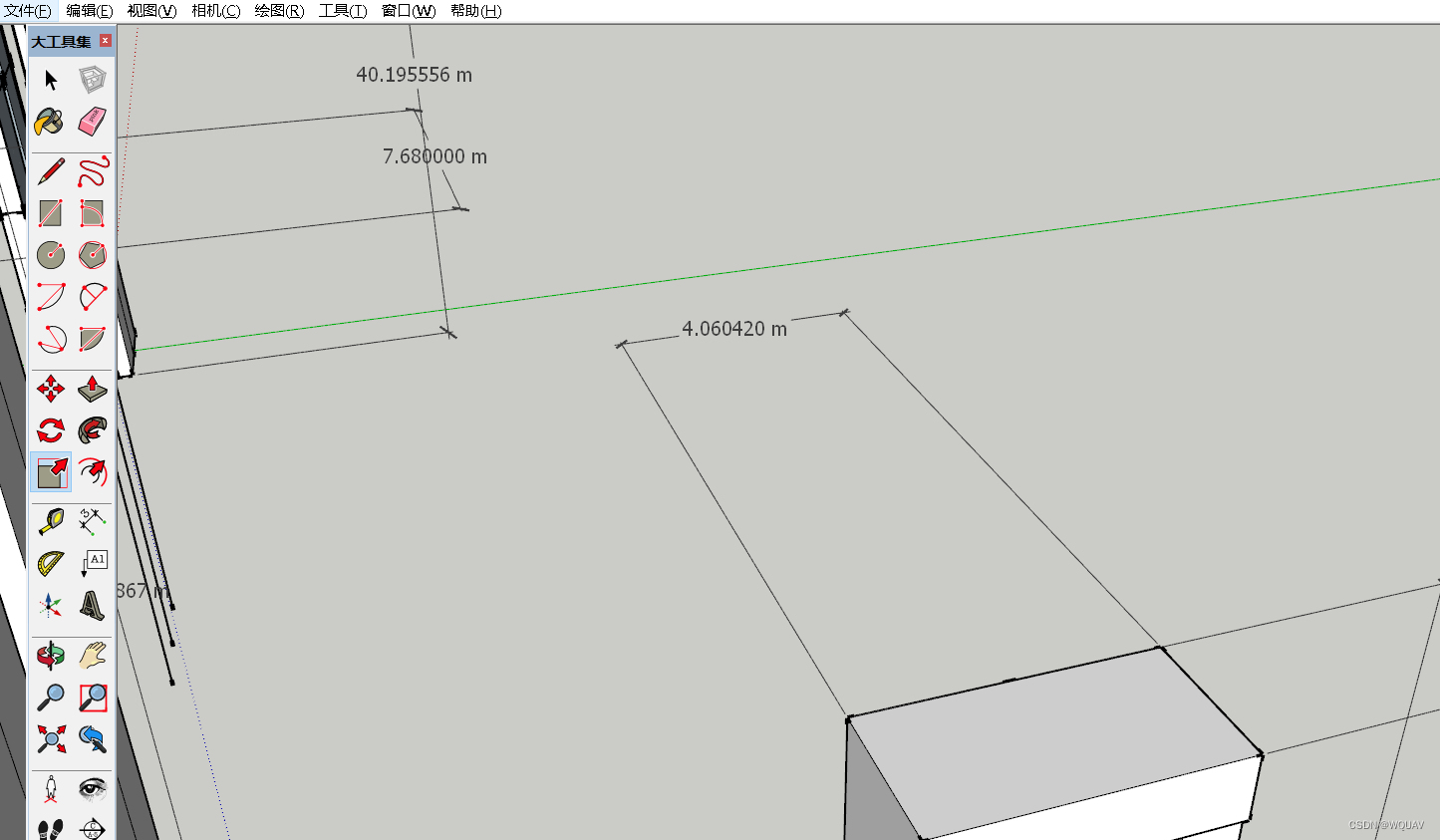

 这就完了吗？进一步提高精度到最高。

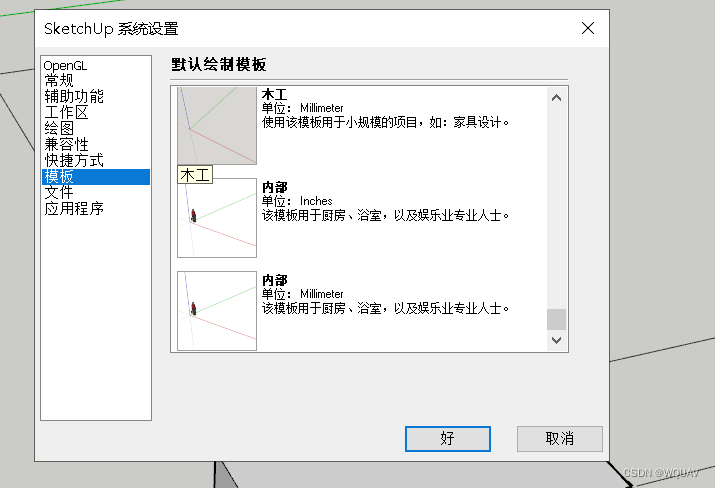

 所以，精度至关重要。可以使用修改模板的方式，完成修改尺寸单位的操作。在“窗口”中选择“系统设置”，在“系统设置”窗口左侧选择“模板”，然后在“系统设置”窗口右侧选择最高精度为单位。

 那么，问题来了，是怎么样出现的这么多小数点后的数值的呢？一般在初始设计输入尺寸时不会输入这么多的小数点，通常也就是小数点后两位。

可以考虑是否使用了拉伸、缩放，如果是让模型按照比例缩放，其尺寸将是按照比例而非长度进行等比缩放，这样就会产生除不尽的小数。还有拉伸，如果让其贴合某个面，而非按照指定长度拉伸，也会造成数值变化。而这些变化， 在粗略的小数点显示中，是无法通过肉眼观察到的。等众多组件整合到一起，就会出现线面无法衔接问题。

1.解决这类问题，最好的办法就是遏制在萌芽状态，小的组件尺寸设计好，尽量使用可控的数值，并将其记录下来。

然后将其合并成组。尽可能记录每一次缩放的比例，为同类模型调整大小提供参考而非大致的整齐。一般出现破面无法闭合，软件显示会用不同的颜色，还有一种验算方法就是导出到stl文件，然后使用3d打印软件打开，如果是没有封闭，将会出现提示让你修复。

The best way to solve this kind of problem is to keep it in the bud, design the small component size well, try to use controllable values and record them.


And then merge them into groups. Record the scale of each scaling as much as possible, so as to provide a reference for the sizing of similar models instead of being roughly neat. In general, the broken surface cannot be closed. The software displays it in different colors. Another checking method is to export it to STL file, and then open it with 3D printing software. If it is not closed, you will be prompted to repair it.

2.问题已经出现了，怎么修复？已经无法返回原点重新设计怎么办。

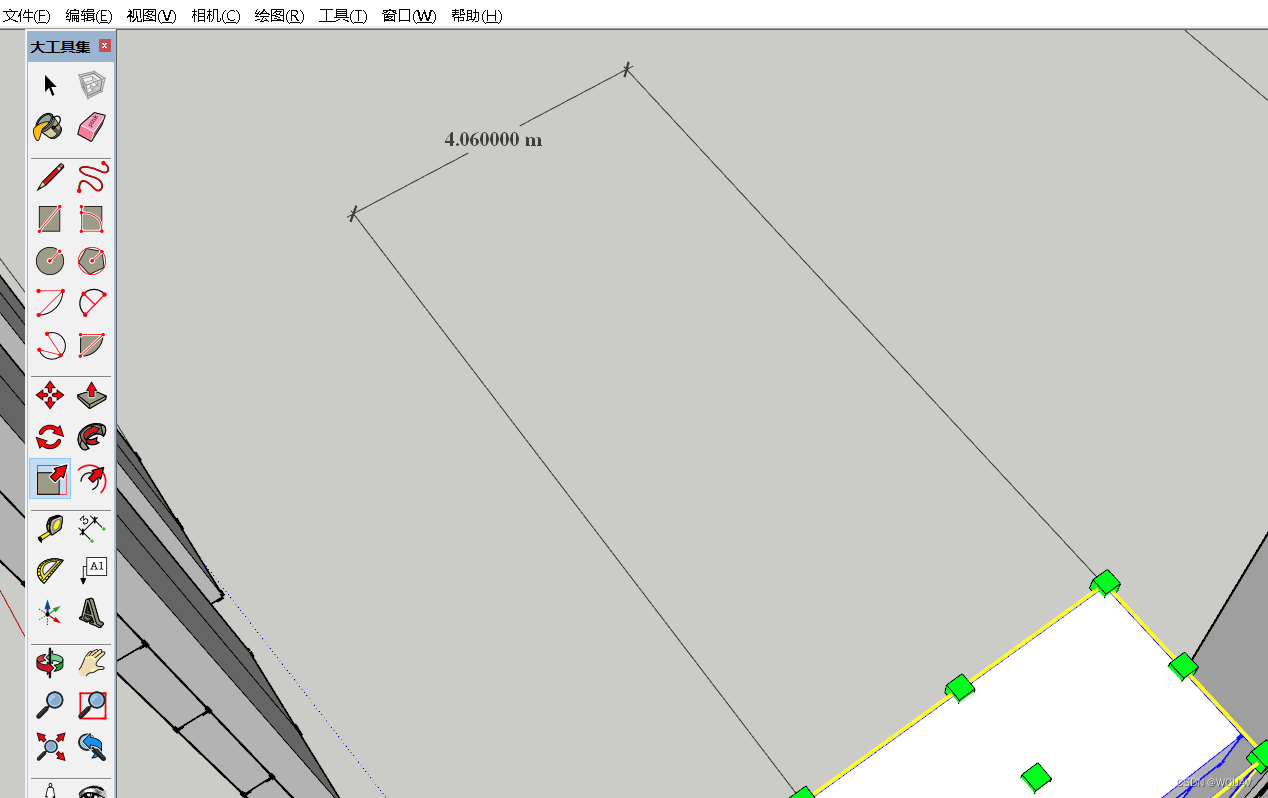

能重规划最好，但是如果不能，也只能在破面上进行修复。要想保持高度，仅仅修复宽度，最好设置标尺，标记长宽高，时刻关注临近面是否受到影响。然后使用缩放工具。拖放色块沿着某一轴缩放，输入需要的值和单位，例如m，然后点击enter。切记，如果不输入单位，则会按照比例缩放，此时模型可能大到无法预览。





 这个时候就可以调整到你需要的数值。卷尺工具不能随便用，否则整个模型会等比例缩小，而非缩小你指定的面。

The problem has appeared. How to fix it? I can't return to the original point to redesign.
It is best to re plan, but if not, it can only be repaired on the broken surface. To maintain the height, only repair the width, it is best to set a ruler, mark the length, width and height, and always pay attention to whether the adjacent surface is affected. Then use the zoom tool. Drag and drop the color block to scale along an axis, enter the required value and unit, such as m, and then click enter. Remember that if you do not enter units, the model will be scaled, and the model may be too large to preview.
