多型机器人臂，作为工业自动化和机器人技术领域的重要组成部分，凭借其灵活的结构和广泛的应用前景，受到了广泛的关注。与传统机器人臂相比，多型机器人臂在连杆数量、关节类型和结构布局等方面拥有更大的自由度，能够适应更加复杂的工作环境和完成更加精细的操作任务。然而，这种灵活性也带来了运动学分析上的挑战，尤其是在缺乏球形手腕的情况下。本文将深入探讨多型机器人臂的运动学分析，重点关注无球形手腕结构的复杂性及其解决方案。

引言

机器人臂的运动学分析主要包括正运动学和逆运动学两个方面。正运动学是指已知机器人臂的关节角度，计算末端执行器的位姿（位置和姿态）；逆运动学则是指已知末端执行器的位姿，计算机器人臂的关节角度。对于多型机器人臂而言，正运动学相对简单，可以通过连续矩阵变换来实现。然而，逆运动学却异常复杂，由于其解的多样性和复杂性，往往需要采用数值方法或特殊的解析技巧来求解。

球形手腕结构，由三个互相垂直的旋转关节组成，可以将末端执行器的姿态与位置解耦，从而简化了逆运动学的计算。然而，并非所有机器人臂都采用球形手腕结构。缺乏球形手腕的多型机器人臂，其位置和姿态之间存在耦合关系，使得逆运动学的求解更加困难。

正运动学分析

多型机器人臂的正运动学分析通常采用Denavit-Hartenberg (D-H) 参数法。D-H 参数法通过四个参数来描述相邻两个连杆之间的关系：连杆长度 (a)，连杆扭角 (α)，关节角 (θ)，连杆偏移 (d)。

通过建立机器人臂每个连杆的坐标系，并利用D-H参数建立相邻坐标系之间的变换矩阵，可以最终推导出末端执行器相对于基坐标系的变换矩阵。该变换矩阵包含了末端执行器的位置向量和姿态矩阵，从而实现了正运动学求解。

正运动学的计算步骤如下：

1. 建立D-H参数表：

    根据机器人臂的结构，确定每个连杆的D-H参数。

2. 计算每个连杆的变换矩阵：

    利用D-H参数，计算相邻连杆坐标系之间的变换矩阵 Ai = Rot(z, θi) Trans(0, 0, di) Trans(ai, 0, 0) Rot(x, αi)。

3. 计算末端执行器相对于基坐标系的变换矩阵：

    将所有连杆的变换矩阵相乘，得到末端执行器相对于基坐标系的变换矩阵 T = A1 * A2 * ... * An。

4. 提取末端执行器的位置和姿态信息：

    从变换矩阵 T 中提取末端执行器的位置向量和姿态矩阵。

逆运动学分析的挑战 (无球形手腕)

缺乏球形手腕的多型机器人臂的逆运动学求解面临着以下主要挑战：

• 解的多样性：

   对于给定的末端执行器位姿，可能存在多个关节角度配置能够实现该位姿，这使得逆运动学方程的求解变得复杂。

• 耦合性：

   位置和姿态之间存在强耦合关系，无法独立控制，需要同时求解。

• 奇异性：

   在某些特殊的关节配置下，机器人臂会失去某些方向的运动能力，导致逆运动学方程无解或解不唯一。

• 方程的非线性：

   逆运动学方程通常是非线性的，难以获得解析解。

解决逆运动学问题的常用方法

针对无球形手腕的多型机器人臂的逆运动学问题，常用的解决方法主要包括以下几种：

1. 解析解法： 对于一些具有特殊结构的多型机器人臂，可以推导出逆运动学方程的解析解。解析解法通常具有计算速度快、精度高的优点，但是适用范围有限。推导解析解的过程往往需要巧妙地利用三角函数关系和几何约束，并进行简化和分解。

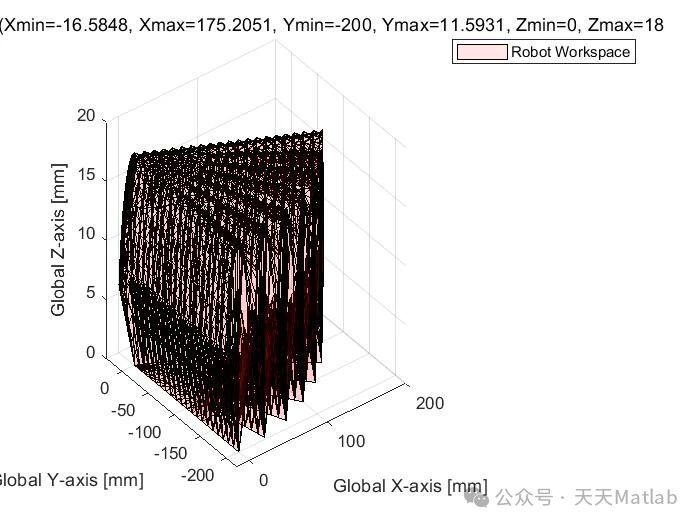

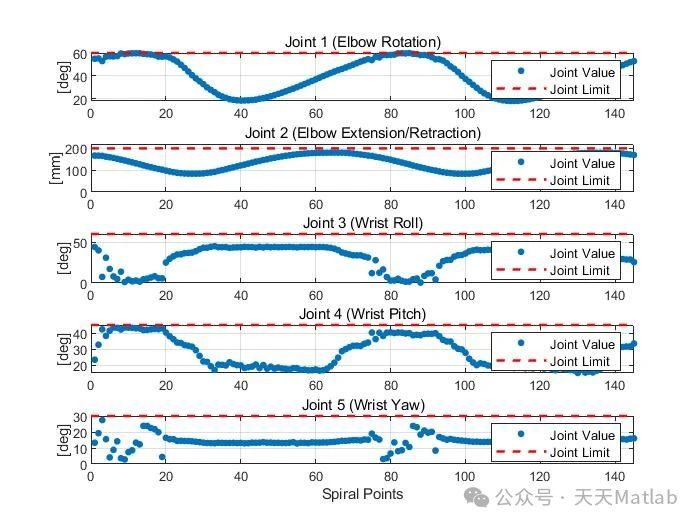

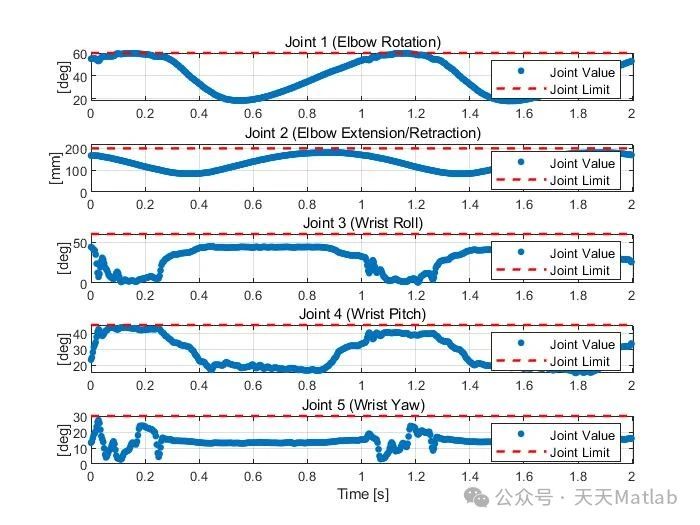

⛳️ 运行结果
