matlab simulink 汽车电磁式主动悬置设计和仿真

1、内容简介


528-可以交流、咨询、答疑

2、内容说明

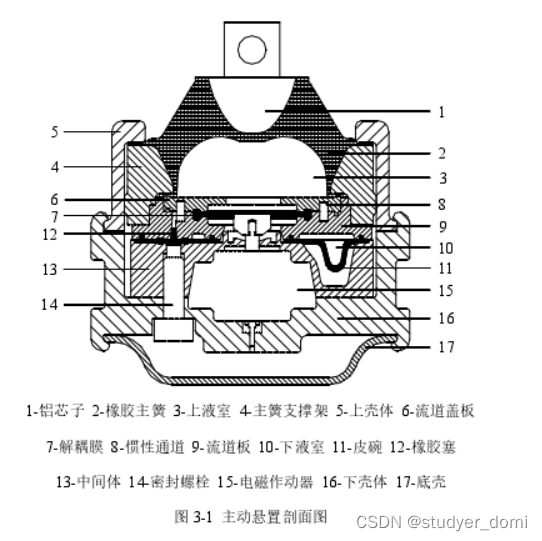

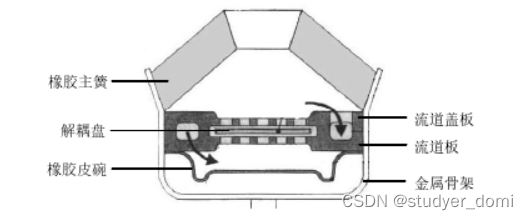

随着汽车工业的发展,消费者对于汽车的 NVH(Noise, Vibration and Harshness) 性能 也提出了越来越高的要求。为降低动力总成的振动噪声向车厢内的传递,主动悬置被越 来越多的汽车厂商应用于中高端车上。本文适应市场需求,研制了一款电磁式主动悬置, 并针对电磁式主动悬置的振动控制进行了研究,主要工作如下: ( 1 )根据电磁式主动悬置工作原理,计算了电磁作动器的设计参数,并设计了一 款动磁式电磁作动器。有限元计算了动磁式电磁作动器的输出力 - 位移特性曲线并通过 试验验证,分析了动子与静子之间气隙对电磁作动器输出力 - 位移特性的影响。在满足 设计要求的前提下,选取输出力最大的一组气隙的电磁作动器,试验研究了该电磁作动 器动态输出力与输入电流幅值、频率之间的关系。 ( 2 )基于动磁式电磁作动器,研制了电磁式主动悬置样件。以 MTS 作动头的振动 加速度作为控制器的输入信号,控制电磁作动器的输出力,试验测得主动悬置在各激振 频率下的最小动刚度和滞后角。研究结果表明:相比被动悬置 ( 无控制 ) ,主动悬置的动 刚度和滞后角显著降低,动刚度最高可降低 60.2% ,滞后角减小 16.1 °。 ( 3 )为研究主动悬置对动力总成和车身的振动控制效果,搭建了基于主动悬置的 单自由度和二自由度振动控制试验台。建立了单自由度系统和二自由度系统的等效力学 模型,识别了等效力学模型中的集总参数。在 PID 控制前后,分别计算和试验得到了单 自由度系统中簧上质量加速度和二自由度系统中簧下质量加速度。研究结果表明:无论 对于单自由度系统还是二自由度系统, PID 控制的主动悬置均能够大幅衰减振动,具有 良好的振动控制效果。 研究成果对主动悬置的开发提供了技术支持,具有一定的工程应用价值。

关键词:主动悬置;电磁作动器;振动控制试验;等效力学模型





3、仿真分析



4、参考论文

电磁式主动悬置设计与试验研究
