Magic Leap 2在SPIE Photonics West 2022大会上展示了其光学设计，采用LCoS+单层光波导方案，对比上一代及HoloLens 2，其光学效率提升12倍，FOV扩大，但透光率较低。文章分析了其显示元件、光学结构和实际图像质量，指出放弃多焦点平面设计以优化AR图像质量，并内置眼球追踪和实时校准模组，提升了视觉舒适度。
今年初，Magic Leap光学工程部副总裁Kevin Curtis在SPIE Photonics West 2022大会上，公布了关于新品Magic Leap 2光学等方面的大量细节，并解释了这些设计背后的创新。
近期，AR/VR光学专家Karl Guttag发表了对于这场名为“揭秘Magic Leap 2高级AR平台和突破式光学”演讲的看法，并重点分析了Magic Leap 2光学和显示元件设计的优缺点，并分析了实际效果。

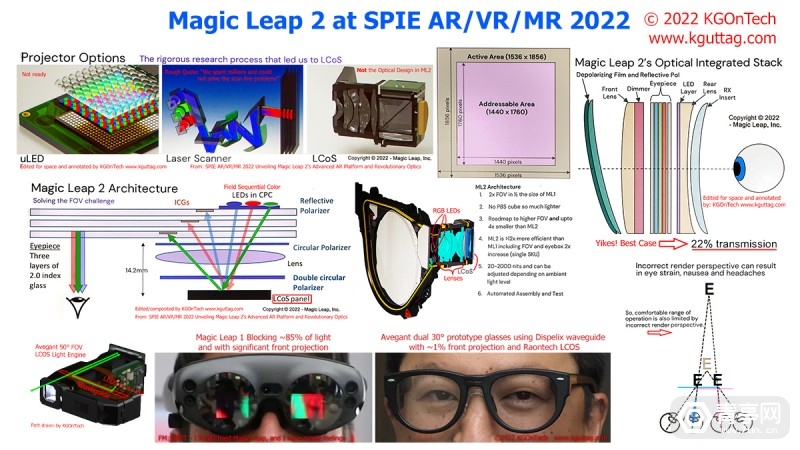

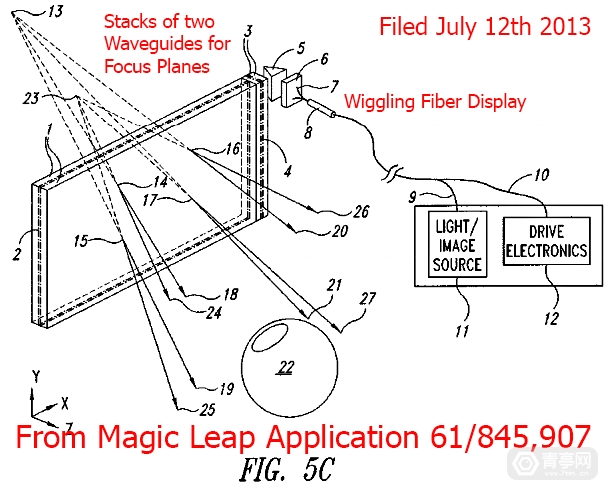

Guttag表示：ML2采用了LCoS+单层光波导设计，取消了ML1由多层光波导组成的“焦点平面”光学设计等等。
最终采用LCoS方案
据了解，Magic Leap 2和上一代一样继续采用LCoS微显示模组。Curtis解释，这是因为激光扫描技术无法满足AR的显示要求。另一方面，现有的MicroLED技术还不适合开发RGB AR眼镜。
Curtis指出，Magic Leap 2显示屏像素间距为3.8微米（ppd约为32，和上一代差别不大），面板高度大于宽度，其主动分辨率达1440x1760，另外还预留了96x96像素的缓冲区，以弥补显示屏与人眼对齐的误差，适应不同的IPD。
有传闻称，Magic Leap的LCoS显示屏供
