一前言

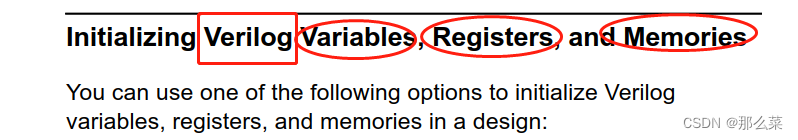

初始化操作只是针对Verilog代码，这个功能的目的在于减少门级仿真时初始化的时间，避免门级仿真时X的传播，导致逻辑行为异常。请参见VCS 用户手册 P197页：

对于编译选项+vcs+initreg+random 的，突发奇想的想测试一下，它到底是一个什么东西。

在vcs编译选项中，使用该功能，可以：

（1）该选项来将reg、bit、integer、int、logic变量的初值，设置成我们需要的值（0、1、random）

（2）initreg相关选项包括了编译选项和仿真选项

（3）请记住：只有这三种情况：0、1、0/1，没有x\z状态（但是config+config_file可以出现x、z态）

二语法和组合

组合一：编译选项为（+vcs+initreg+0） + 仿真选项为（+vcs+initreg+0）

组合二：编译选项为（+vcs+initreg+1） + 仿真选项为（+vcs+initreg+1）

组合三：编译选项为（+vcs+initreg+random） + 仿真选项为（+vcs+initreg+0/1/random/seed）

组合四：编译选项为（+vcs+initreg+random） + 仿真选项为（+vcs+initreg+seed_value）

这样整个仿真的初值由仿真选项指定。random和seed_value表示初值为随机值，这是比较符合真实芯片特性的行为。seed_value主要是从可复现的角度来进行随机，种子相同时，随机出来值是一样的。以上初值设置对整个设计都是生效的。

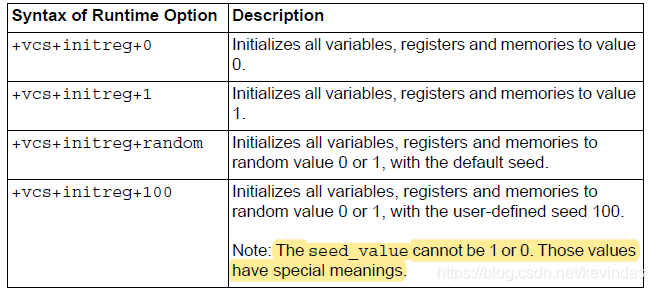

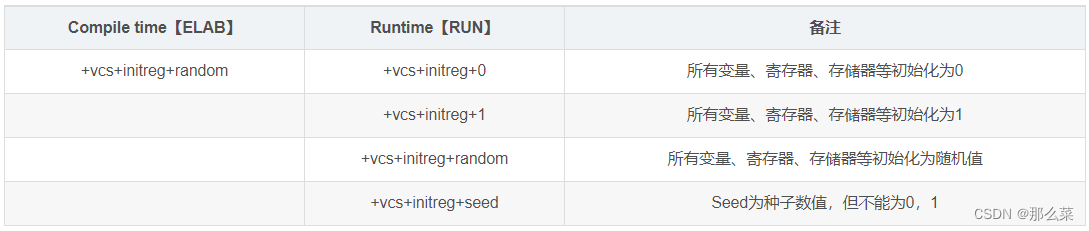

更为具体的选项解释说明如下：

组合五：编译选项为（+vcs+initreg+config+config_file）+ 仿真选项为（+vcs+initreg+config+config_file）

通过该方式，仿真的初值也是由仿真选项指定。初值是什么，由config_file文件内容决定。和第一种方式的区别在于，这样可以比较灵活地指定设计的各个部分的初值是什么。比如harness中初值设定为0，DUT的初值设置为随机，config_file的文件语法格式可以参考vcs的user_guide。这里不展开介绍。

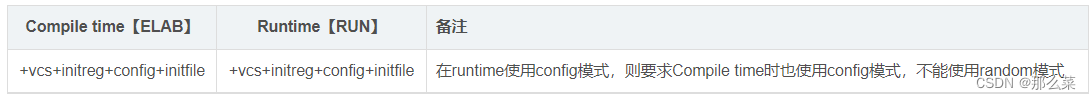

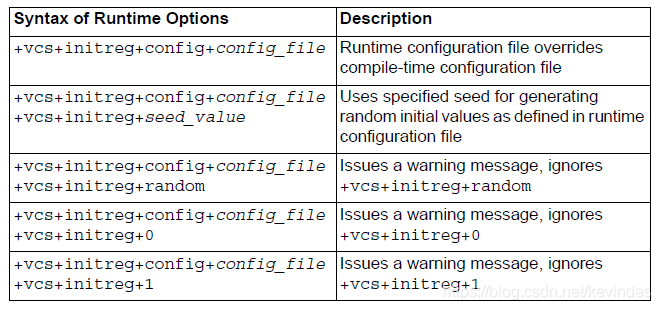

当多选项场合重叠使用的时候，选项优先级如下：

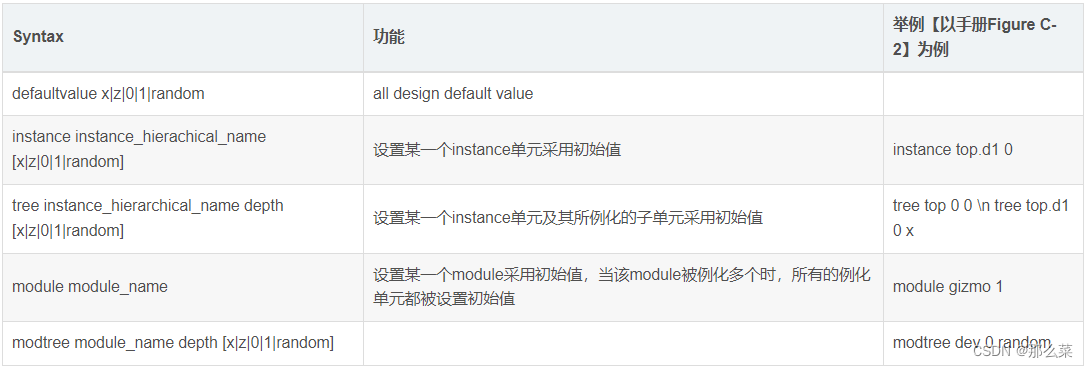

config_file 初始化数值的语法：

注1：depth ：0 全部子单元均配置初始值；1 只是当前instance配置初始值；2 当前instance下2单元级被配置初始值，依次类推
注2：compile阶段的initfile可以与runtime不一致，以runtime的intfile为准

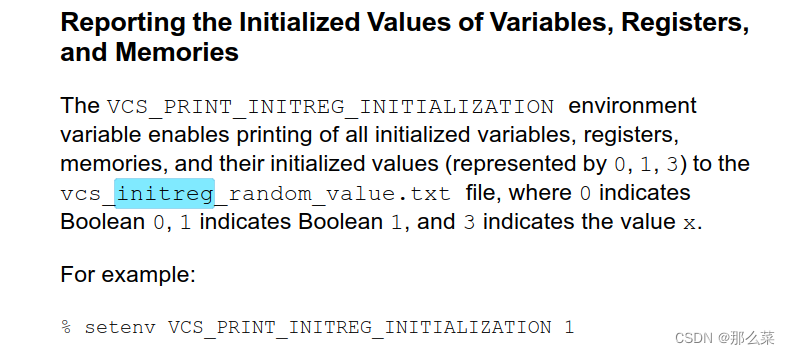

注3：需要打印设计中初始化的值，则需要使能VCS_PRINT_INITREG_INITIALIZATION值，方法为在makefile中，export VCS_PRINT_INITREG_INITIALIZATION = 1，会在仿真目录下产生vcs_initreg_random_value.txt。

注4：+nomem//不初始化memory及多维数组；+noreg//不初始化不包含多维数组的变量
+vcs+initreg+random+nomem +vcs+initreg+random+noreg

三实战举例

看到一篇介绍博客，里面牵涉到该选项，但是博主介绍的并不彻底，今天，利用周末的时间，做个小实验，研究一下到底怎么运作和会有怎样的效果。

我们先给出一个最简单的例子：

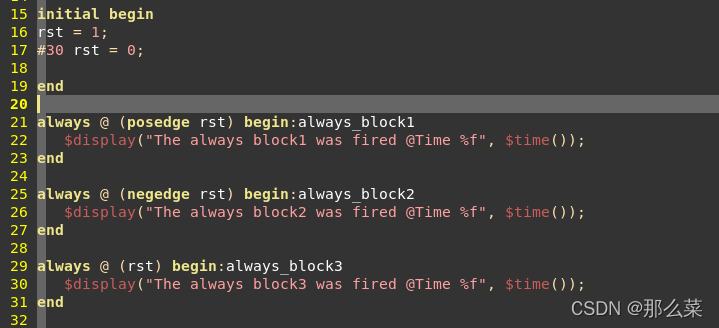

`timescale 1ns/1ps
import uvm_pkg::*;
module tb_top();

reg clk,rst;

initial begin
clk = 0;
forever #5 clk = ~ clk;
end

initial begin
rst = 1;
#30 rst = 0;

end

always @ (posedge rst) begin:always_block1
   $display("The always block1 was fired @Time %f", $time());
end

always @ (negedge rst) begin:always_block2
   $display("The always block2 was fired @Time %f", $time());
end

always @ (rst) begin:always_block3
   $display("The always block3 was fired @Time %f", $time());
end


initial begin
run_test("helloworld_test") ;
end

endmodule

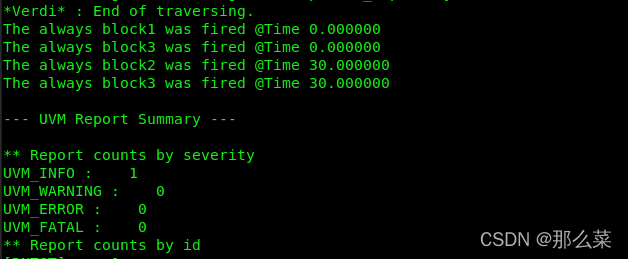

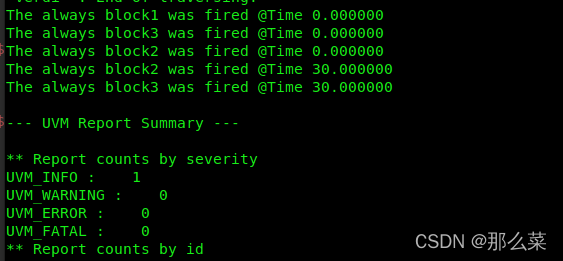

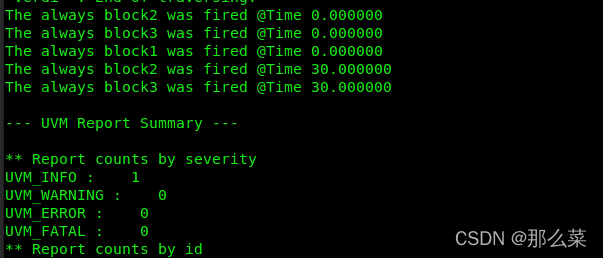

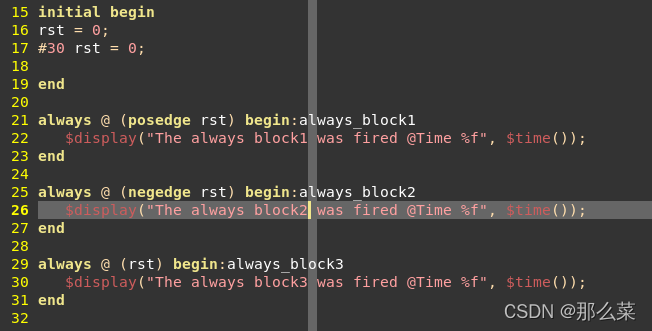

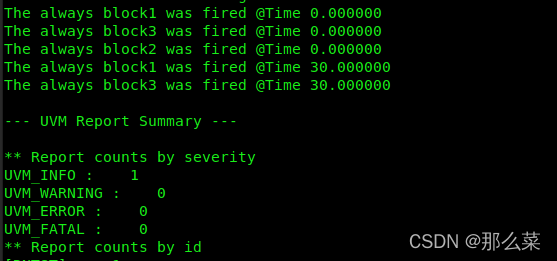

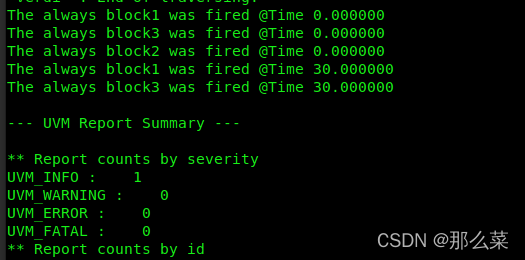

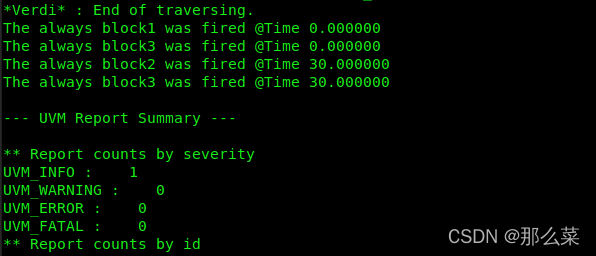

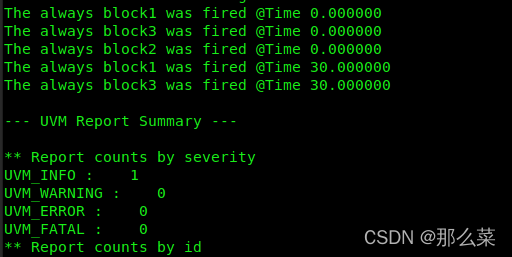

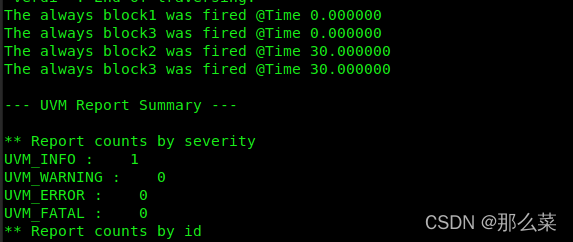

上面的例子是一个很简单的基于UVM的test 顶层module。里面定义了一个 reg: rst。
