1.概述

设 $f:{\mathbb{R}}^n\to {\mathbb{R}}^m$ 是一个函数，它的输入是向量 $x\in {\mathbb{R}}^n$，输出是向量 $y=f(x)\in {\mathbb{R}}^m$：
$$\{\begin{array}{l}{y}_1=f_1\left(x_1,\dots ,x_n\right)\\ y_2=f_2\left(x_1,\dots ,x_n\right)\\ \cdots \\ y_m=f_m\left(x_1,\dots ,x_n\right)\end{array}$$

那么雅可比矩阵是一个 $m\times n$ 矩阵，通常被定义为：
$$\mathbf{J}=\left[\begin{array}{lll}\frac{\partial \mathbf{f}}{\partial x_1}& \cdots & \frac{\partial \mathbf{f}}{\partial x_n}\end{array}\right]=\left[\begin{array}{ccc}\frac{\partial f_1}{\partial x_1}& \cdots & \frac{\partial f_1}{\partial x_n}\\ ⋮& \ddots & ⋮\\ \frac{\partial f_m}{\partial x_1}& \cdots & \frac{\partial f_m}{\partial x_n}\end{array}\right]$$

由于矩阵描述了向量空间中的运动----变换，而雅克比矩阵看作是将点 $(x_1,...,x_n)$ 转换到点 $(y_1,...,y_n)$，或者说是从一个 $n$ 维的欧氏空间转换到 $m$ 维的欧氏空间。

1.1 示例

已知函数 $F:{\mathbb{R}}^3\to {\mathbb{R}}^m$ 分量为：
       $y_1=x_1$
       $y_2=5x_3$
       $y_3=4x_2^2-2x_3$
       $y_4=x_3\sin x_1$

则函数 $F$ 的雅克比矩阵为：
$${\mathbf{J}}_{\mathbf{F}}\left(x_1,x_2,x_3\right)=\left[\begin{array}{lll}\frac{\partial y_1}{\partial x_1}& \frac{\partial y_1}{\partial x_2}& \frac{\partial y_1}{\partial x_3}\\ \frac{\partial y_2}{\partial x_1}& \frac{\partial y_2}{\partial x_2}& \frac{\partial y_2}{\partial x_3}\\ \frac{\partial y_3}{\partial x_1}& \frac{\partial y_3}{\partial x_2}& \frac{\partial y_3}{\partial x_3}\\ \frac{\partial y_4}{\partial x_1}& \frac{\partial y_4}{\partial x_2}& \frac{\partial y_4}{\partial x_3}\end{array}\right]=\left[\begin{array}{ccc}1& 0& 0\\ 0& 0& 5\\ 0& 8x_2& -2\\ x_3\cos x_1& 0& \sin x_1\end{array}\right]$$

1.2 意义

如果 $p$ 是 ${\mathbb{R}}^n$ 中的一点，$F$ 在 $p$ 处可微，$J_F(p)$ 是这点的导数。在此情况下，$J_F(p)$ 这个线性映射即 $F$ 在点 $p$ 附近的最优线性逼近（局部线性），也就是说，当 $x$ 足够靠近 $p$ 时，存在：
$$F(x)\approx F(p)+J_F(p)\cdot (x-p)$$

用几何方式表述：
以二维情况为例，给定一函数：
$$f\left(\left[\begin{array}{l}x\\ y\end{array}\right]\right)=\left[\begin{array}{l}{f}_1(x,y)\\ f_2(x,y)\end{array}\right]=\left[\begin{array}{l}x+\sin (y)\\ y+\sin (x)\end{array}\right]$$

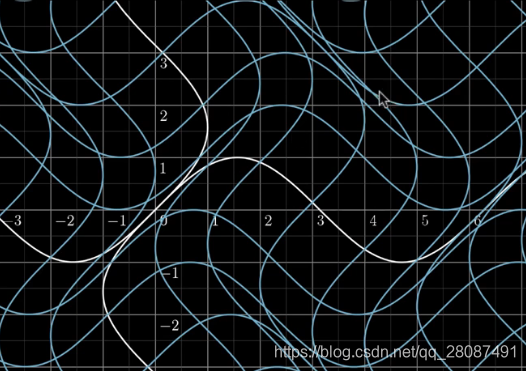

现在把所有 $(x,y)$ 点，移动到 $(x+\sin y,y+\sin x)$，它会变成如下样子：

这不是一个线性变换，所有的输出线已不是平行且平均分布的网格线。

要弄清楚发生了什么，聚焦于一个点比较好，已知点 $p=(-2,1)$，则 $f\left(\left[\begin{array}{l}-2\\ 1\end{array}\right]\right)=\left[\begin{array}{l}-2+\sin 1\\ 1+\sin -2\end{array}\right]$

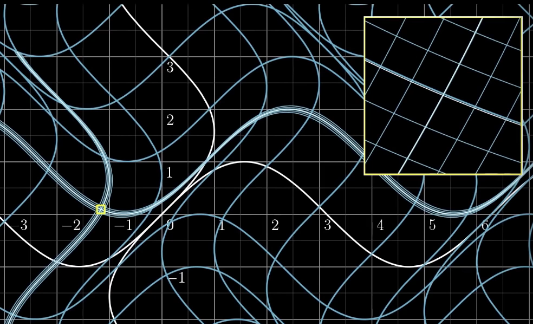

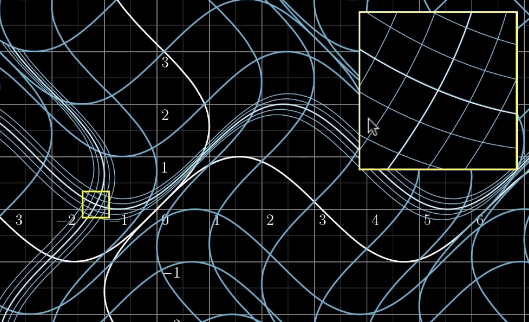

这种变化较为棘手，每个点的变换不能只用相同四个数字的二维矩阵。但是这种函数变换也有一些比较简单的性质-----局部线性：这意味着如果我们回到初始的位置，然后放大某一个点，可以从图中放大视角看到，这个变换虽然不是线性的，但它比刚刚更像是一个线性函数，这些线更像网格线，保持平行且等距（图左），当放大更大倍数时，看起来更像某个线性函数变换（图右）：

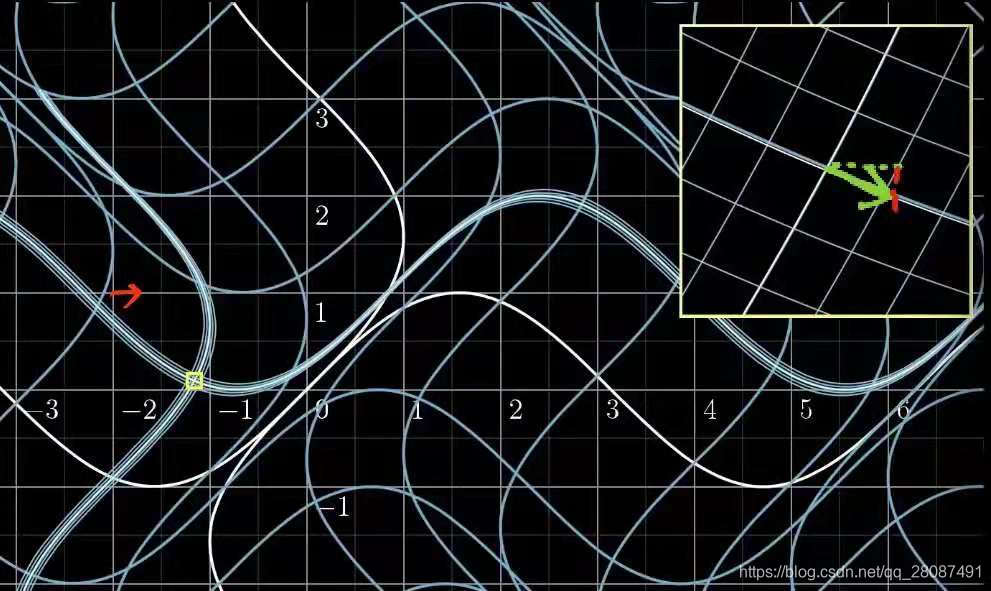

考虑在原始坐标系中，向右一小步，微小的沿着 $x$ 方向的一小步，这一小步会在变换之后变成在输出空间中的一小步：它不再是单纯沿着 $x$ 方向了，它除了有向右的分量，还有向下的分量。

继续看上图，输出量移动的 $x$ 分量为 $\partial f_1/\partial x$；移动的 $y$ 分量为 $\partial f_2/\partial x$，这两个量均是由 $x$ 方向的微小改变 $\partial x$ 引起的。随着图像放大视角，这个量一般是一个常数。

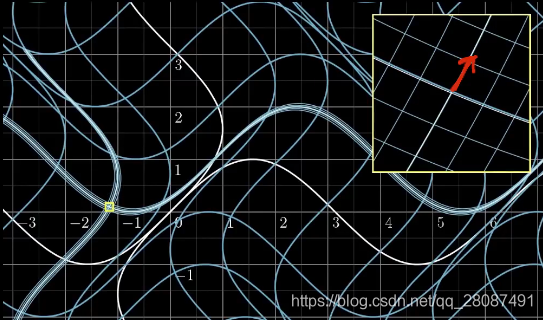

同理沿着 $y$ 方向一小步，可以得到下图在输出空间中的一小步：

此时完整的 Jacobian Matrix 可得：
$$\left[\begin{array}{ll}\partial f_1/\partial x& \partial f_1/\partial y\\ \partial f_2/\partial x& \partial f_2/\partial y\end{array}\right]=\left[\begin{array}{ll}1& \cos y\\ \cos x& 1\end{array}\right]$$

矩阵内，第一个列向量表明了第一个基向量的去处，第二个列向量表明了第二个基向量的去处。

当在点 $(-2,1)$ 评估每一个偏导时，将会得到确切的数字来组成一个 $2\ast 2$ 矩阵，这个矩阵表示这个点放大之后的线性变换的样子。

1.3 雅克比矩阵应用

• 高斯牛顿法
  考虑一条满足以下方程的曲线：$y=exp(a{x}^2+bx+c)+w$
  其中，$a,b,c$ 为曲线的参数，$w$ 为高斯噪声，满足 $w\sim (0,{\sigma }^2)$。
  假设有 $N$ 个关于 $x,y$ 的观测数据点，需要根据这些数据点求出曲线的参数。可以求解下面的最小二乘问题以估计曲线参数：
                                                          ${\min }_{a,b,c}\frac{1}{2}{\sum }_{i=1}^N{\Vert y_i-\exp \left(a{x}_i^2+b{x}_i+c\right)\Vert }^2$
  在这个问题中，待估计的变量是 $a,b,c$，而不是 $x$。我们的程序里先根据模型生成 $x,y$ 的真值，然后在真值中添加高斯分布的噪声（生成带噪声数据）。随后，使用高斯牛顿法从带噪声的数据拟合参数模型。

  定义误差为：
                                                          $e_i=y_i-\exp \left(a{x}_i^2+b{x}_i+c\right)$
  那么，可以求出每个误差项对于状态变量的导数：
                                                          $\frac{\partial e_i}{\partial a}=-x_i^2\exp \left(a{x}_i^2+b{x}_i+c\right)$
                                                          $\frac{\partial e_i}{\partial b}=-x_i\exp \left(a{x}_i^2+b{x}_i+c\right)$
                                                          $\frac{\partial e_i}{\partial c}=-\exp \left(a{x}_i^2+b{x}_i+c\right)$
  于是雅克比矩阵 $J_i=[\frac{\partial e_i}{\partial a},\frac{\partial e_i}{\partial b},\frac{\partial e_i}{\partial c}{]}^T$，
  假设有100个观测数据点，高斯牛顿法的增量方程为：
                                                          $\left({\sum }_{i=1}^{100}{\mathbf{J}}_i{\left({\sigma }^2\right)}^{-1}{\mathbf{J}}_i^{\mathrm{T}}\right)\Delta {\mathbf{x}}_k={\sum }_{i=1}^{100}-J_i{\left({\sigma }^2\right)}^{-1}{e}_i$
  其中 $\Delta x_k$ 为增量。
  求解上述线性方程：$Hx=b$，
  其中 $J{J}^T$ 作为牛顿法中二阶海塞（Hessian）矩阵的近似，从而省略了计算 $H$ 的过程。

2. 雅克比行列式

如果 $m=n$，可以定义雅克比矩阵 $J$ 的行列式，也就是雅克比行列式（Jacobian determinant）。
