UE5.5 PCGFrameWork使用入门

PCG Framework是什么

PCG Framework是UE5 程序化内容生成框架，目前主要用于程序化撒点功能。(UE5.5版本后支持了DynamicMesh几何生成)

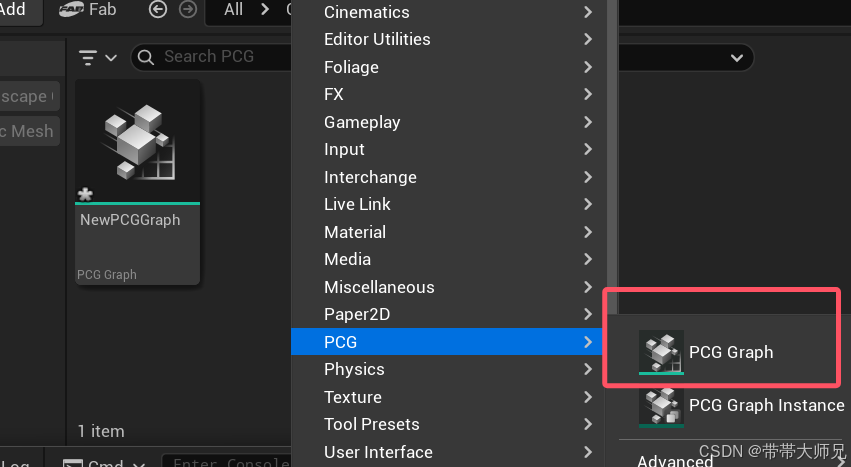

PCG 图资产创建

PCG Volume体积

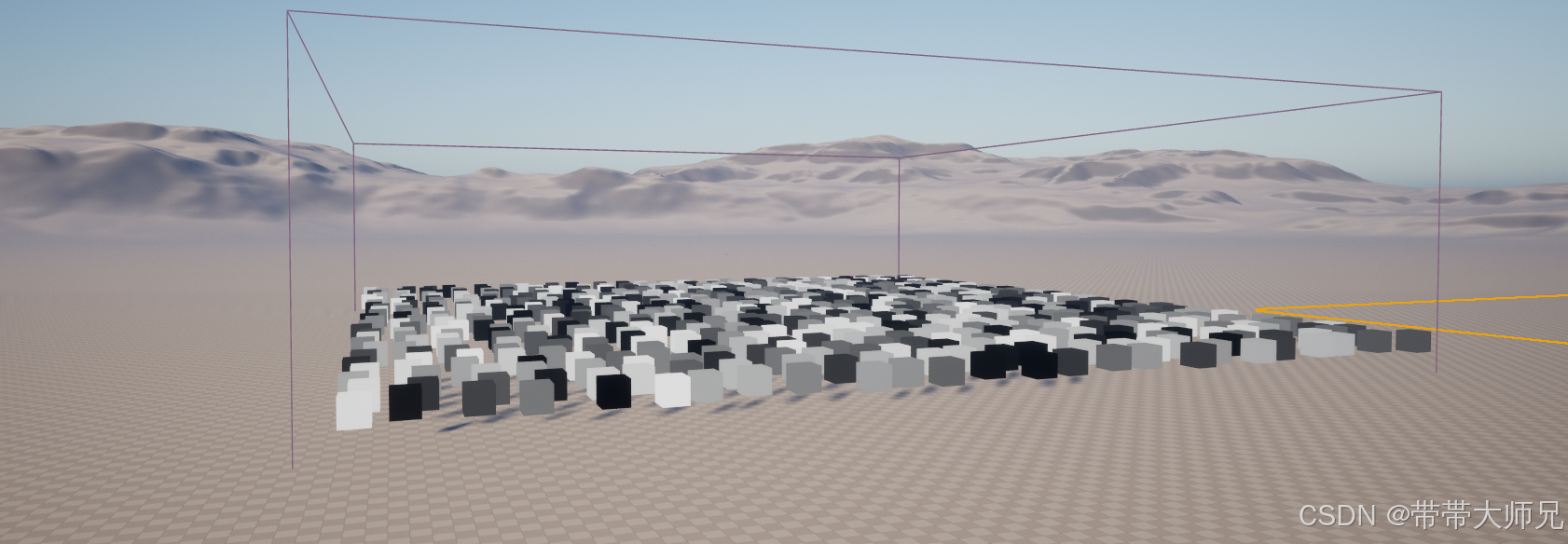

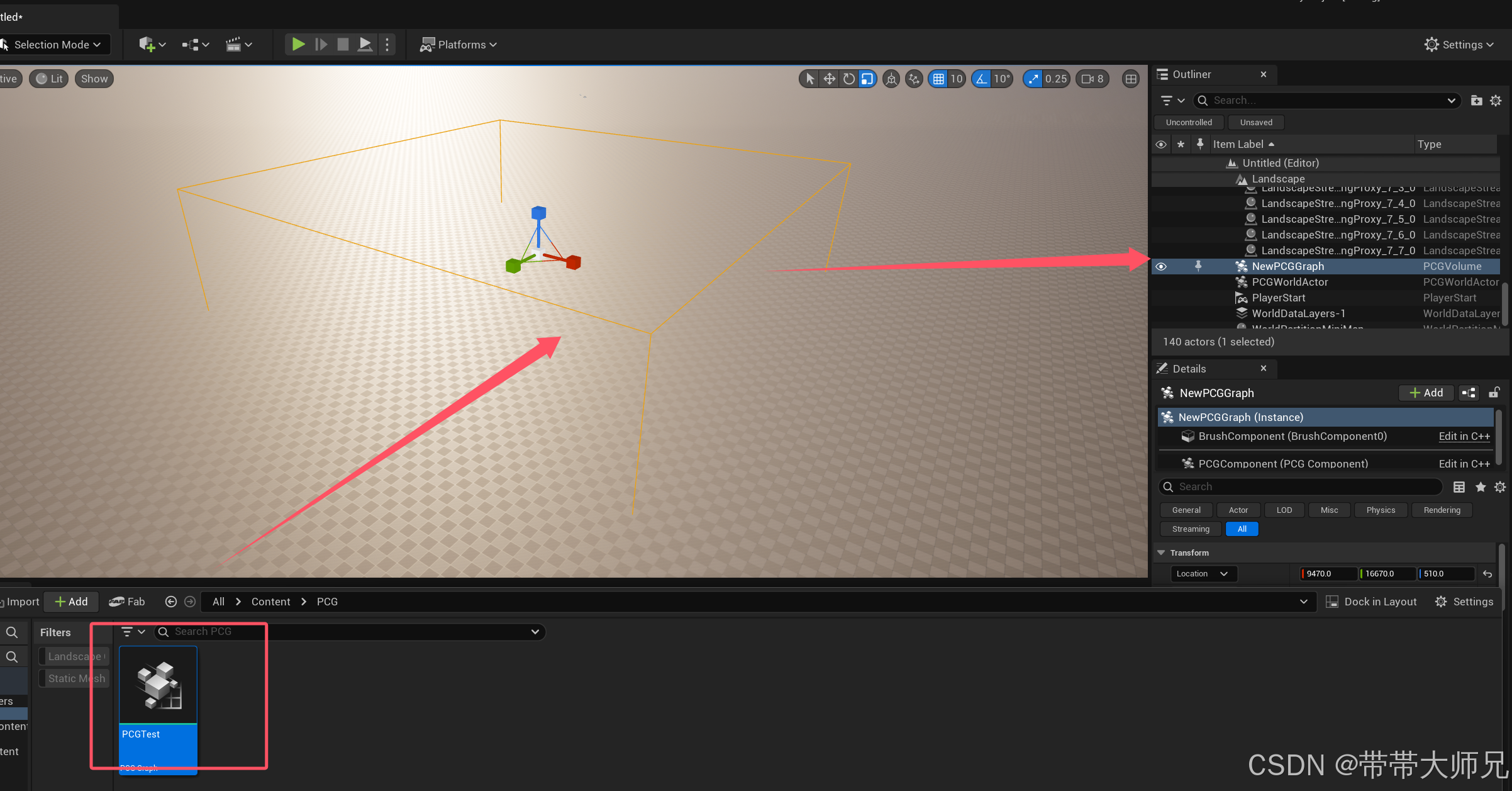

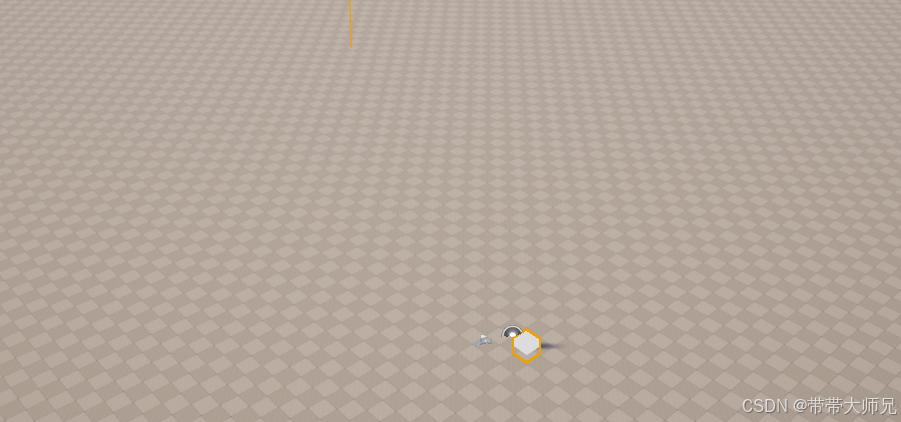

把PCGGraph资产拖拽到场景就生成

PCG 点云系统

空间点云采样(Spatial)

表面(Surface)采样

体积采样

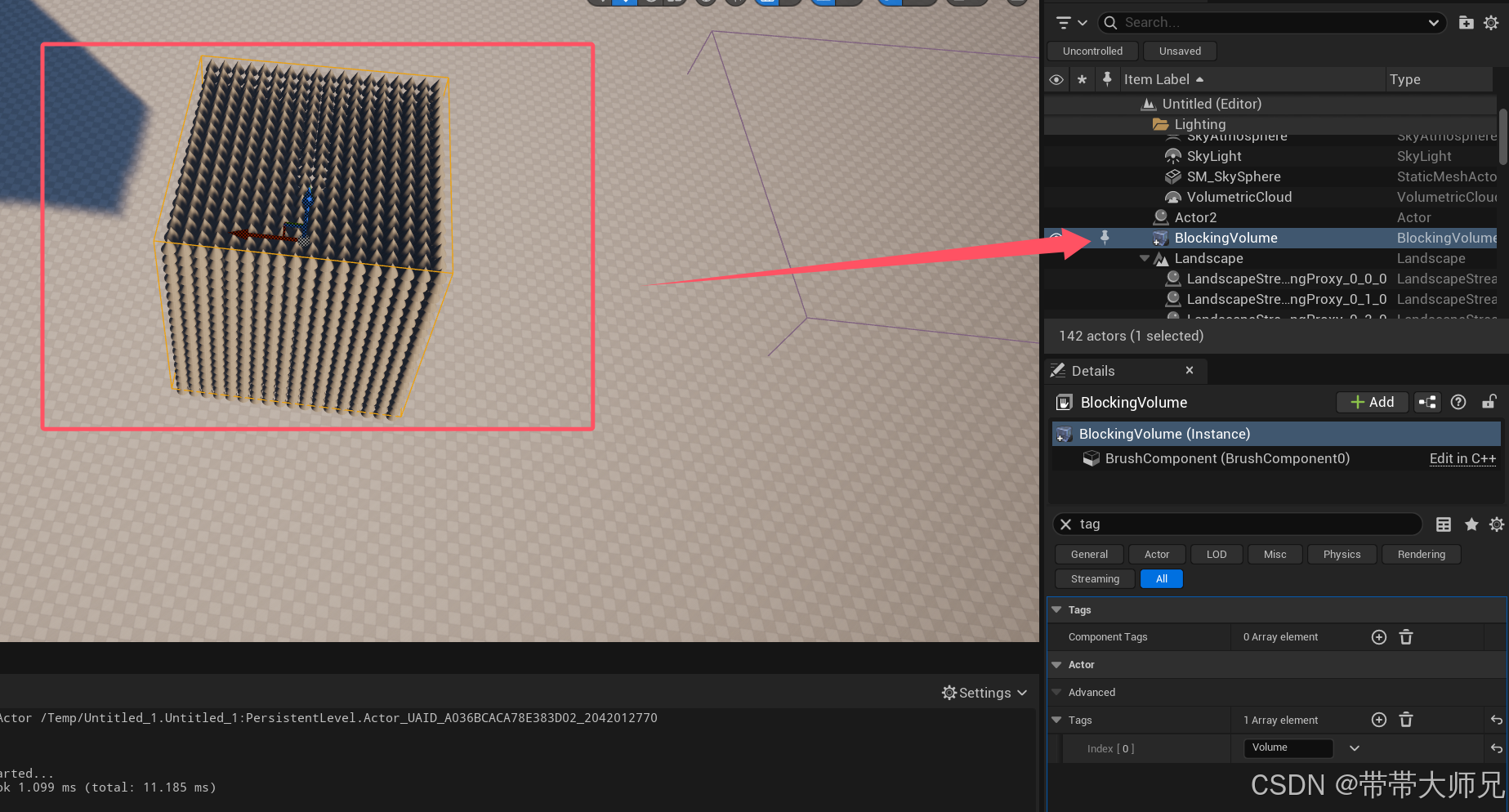

对具备Volume的Actor进行的采样

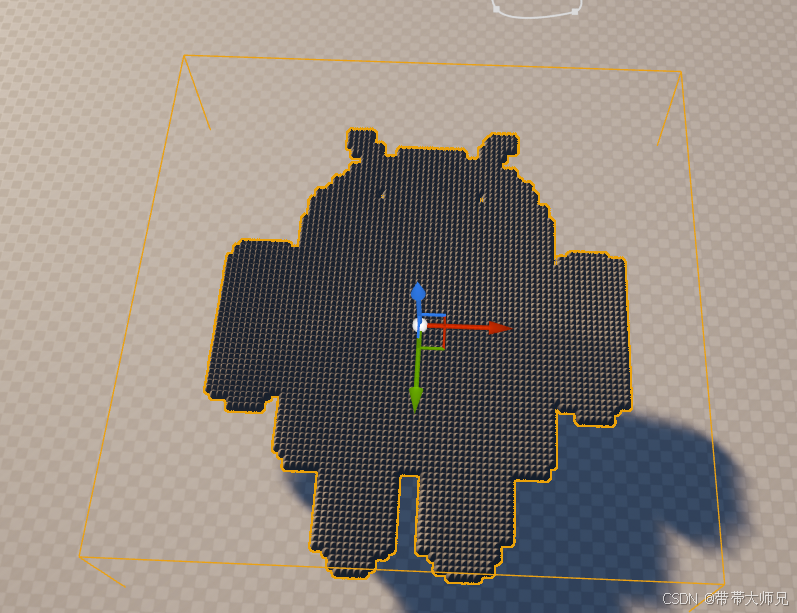

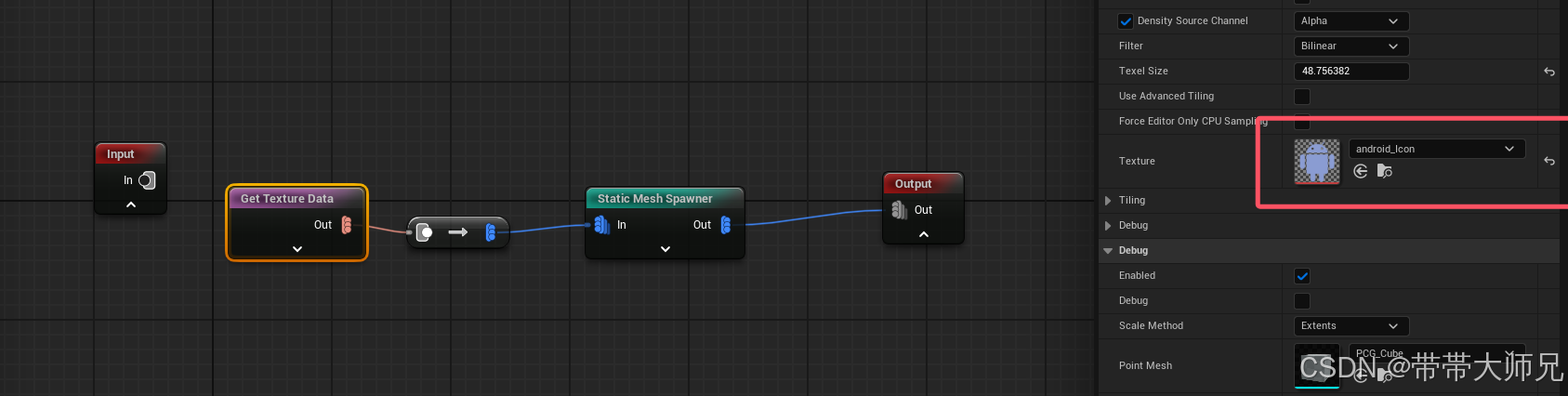

纹理采样

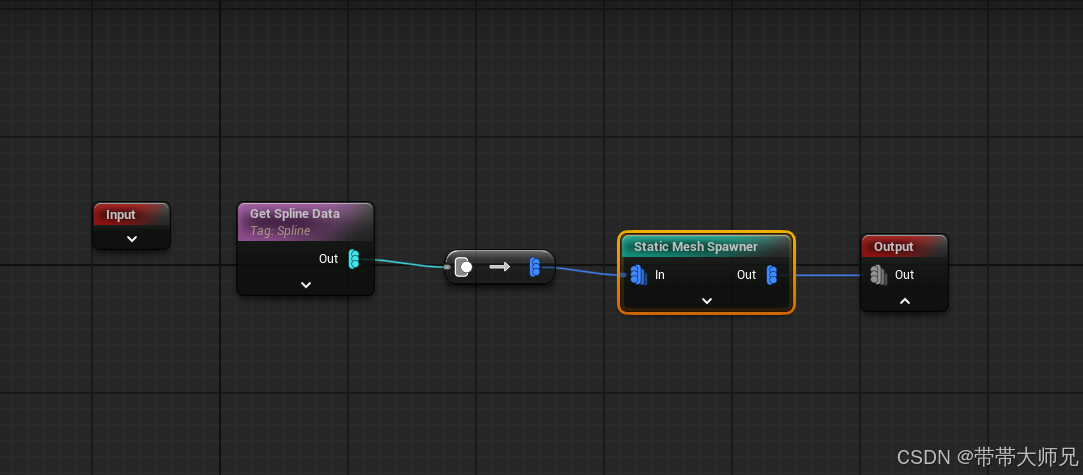

Spline采样

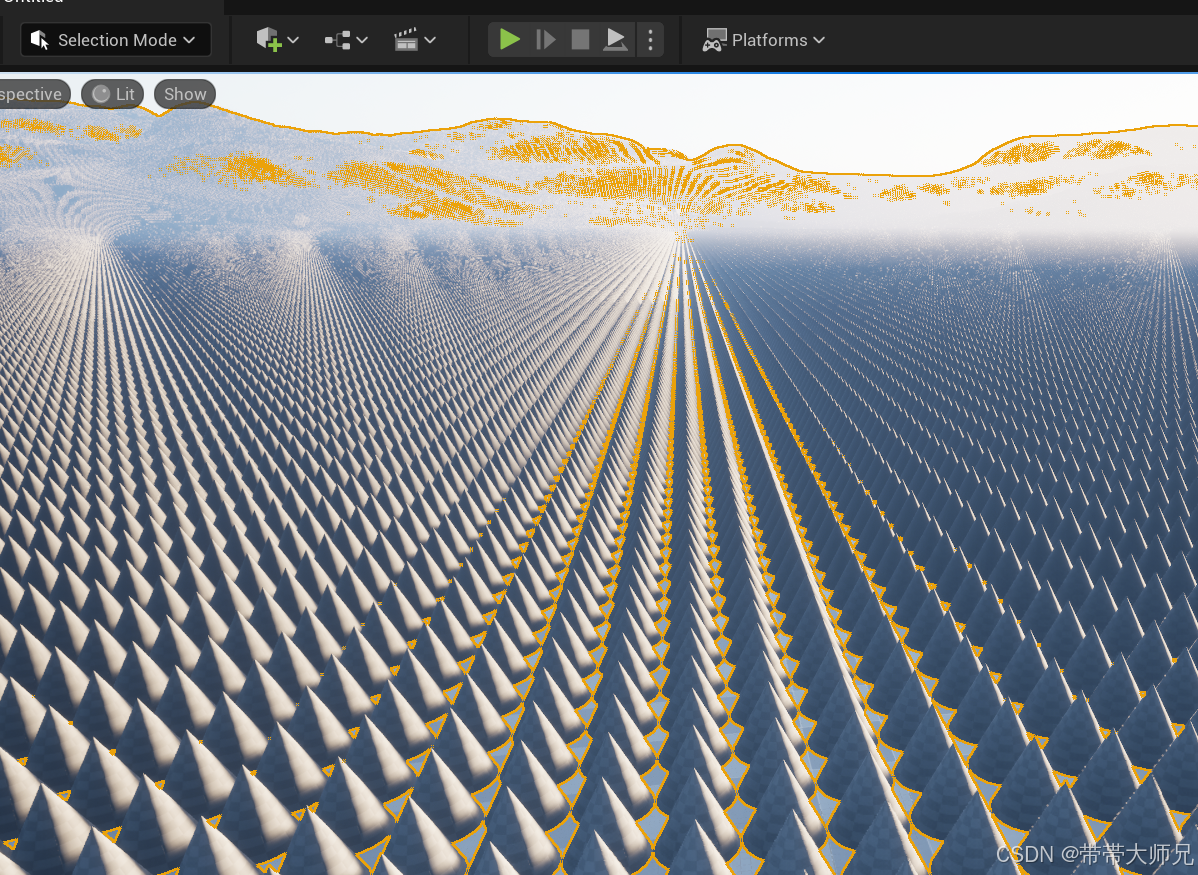

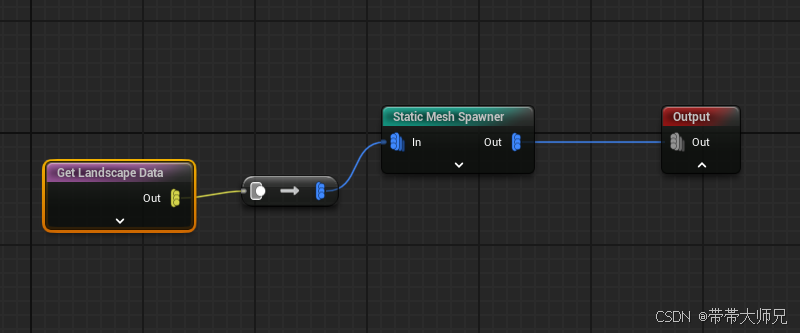

地形采样

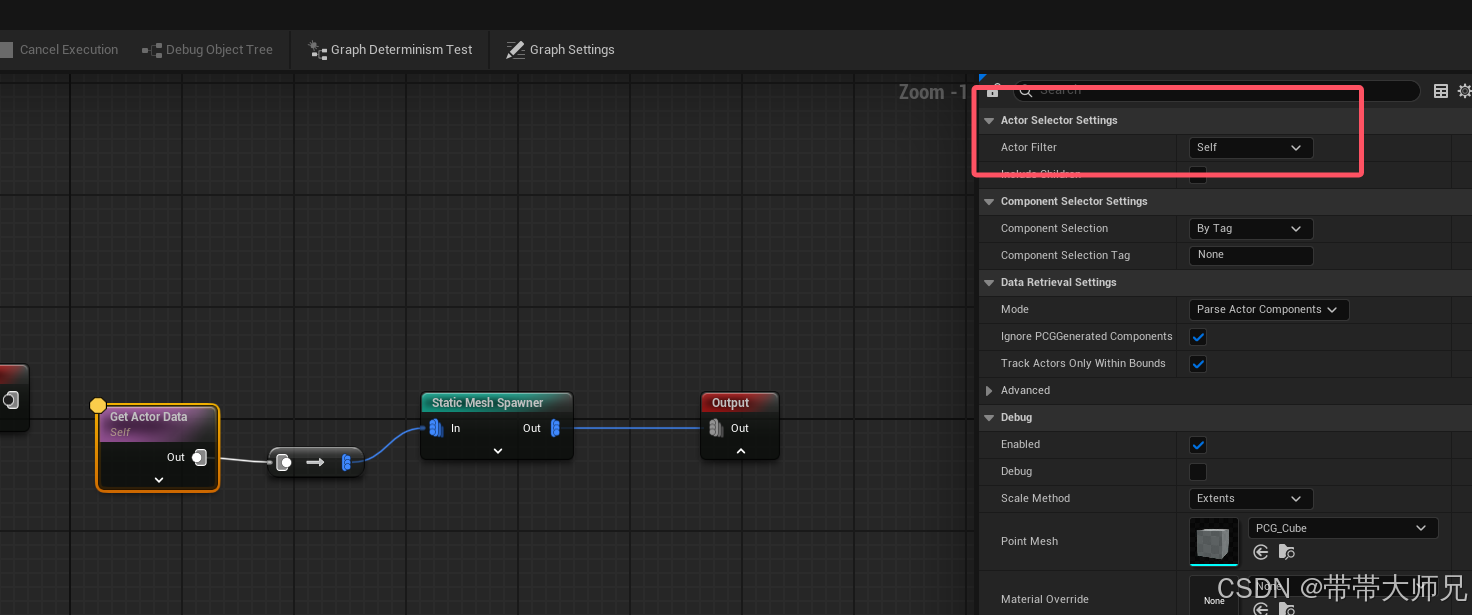

Actor采样

Actor采样本身指对某个Actor具备的元素的采样(比如地形，Spline, 体积等等)

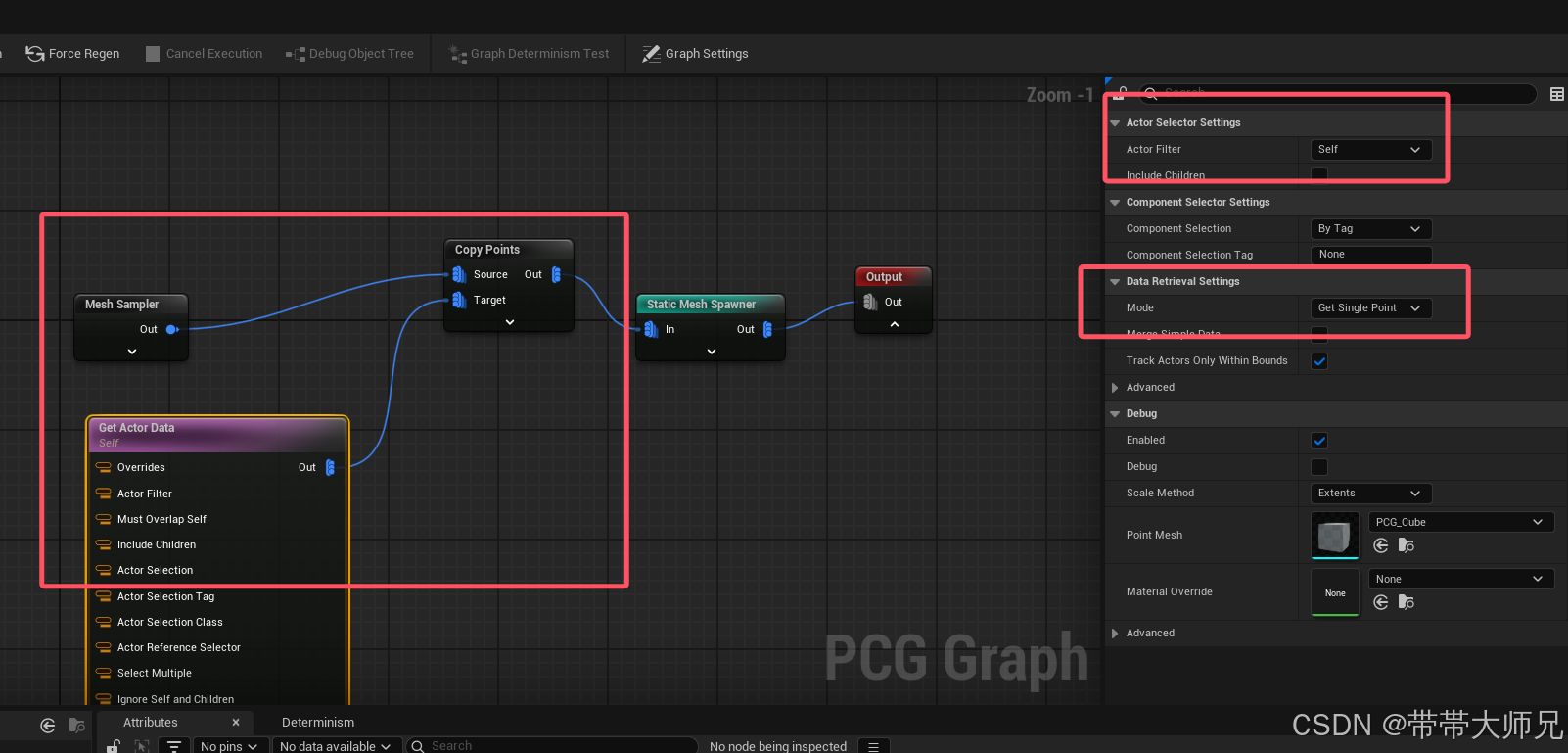

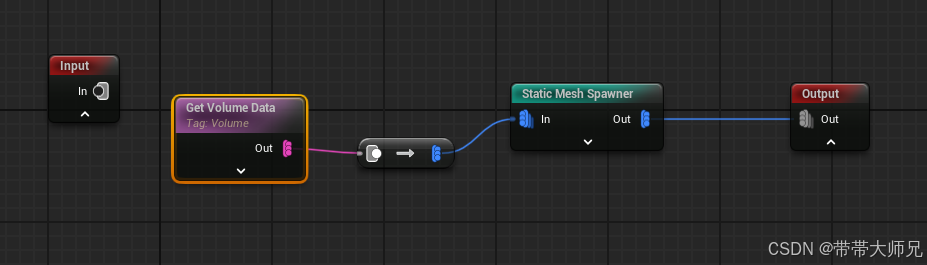

比如对PCGActor自身进行采样得到(体积)

对含有Spline组件的Actor就是Spline采样

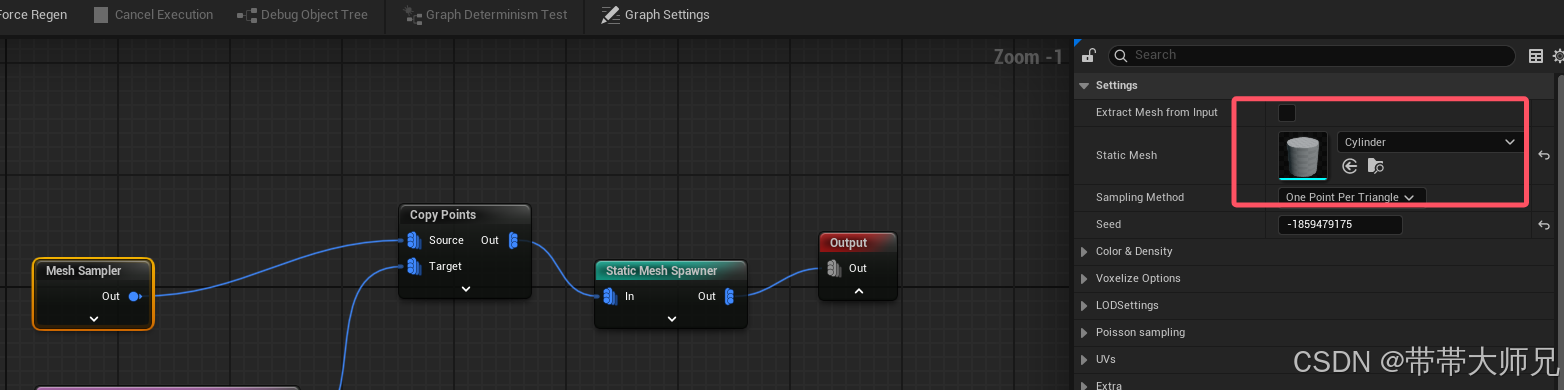

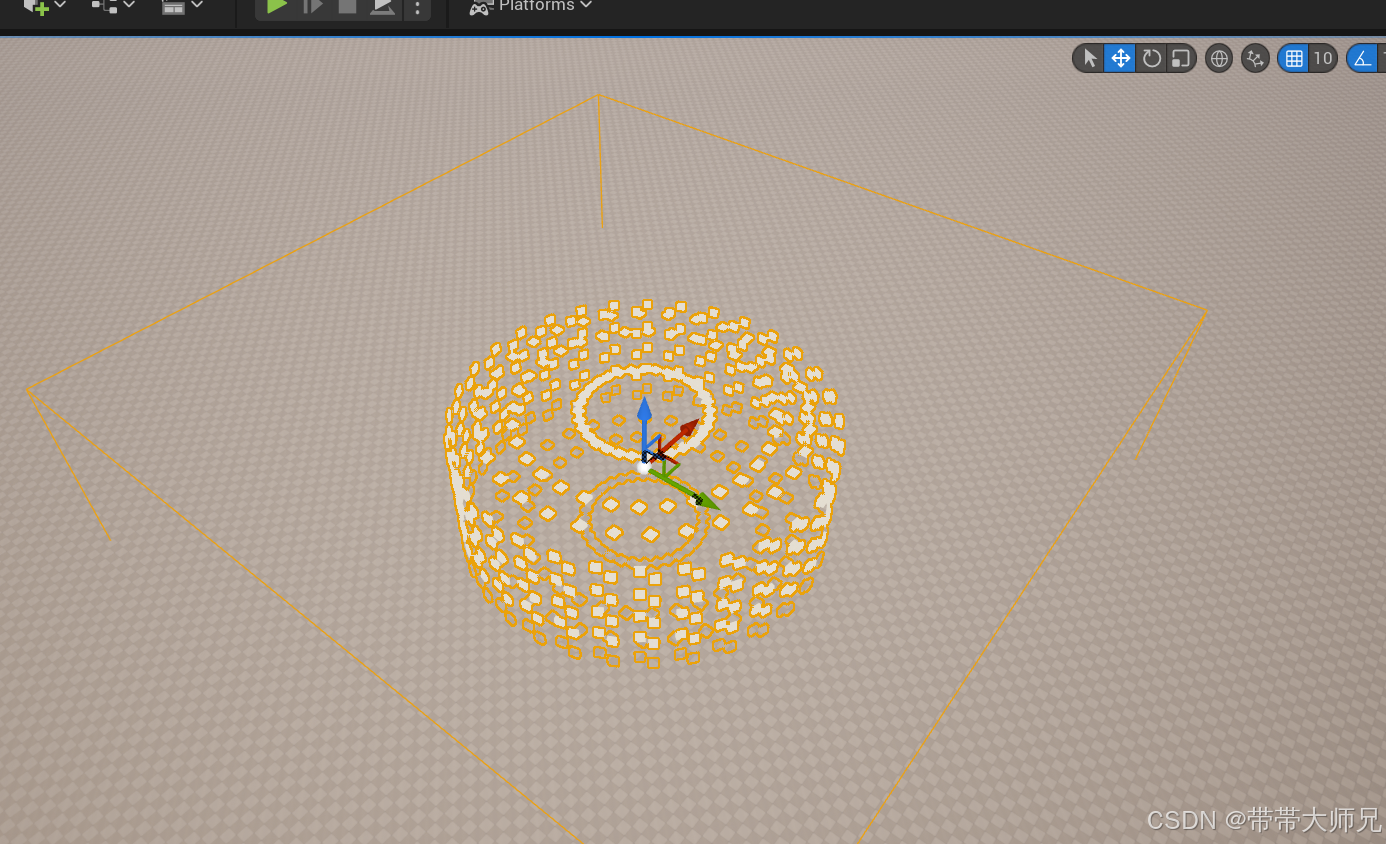

StaticMesh采样

DynamicMesh采样

点云创建

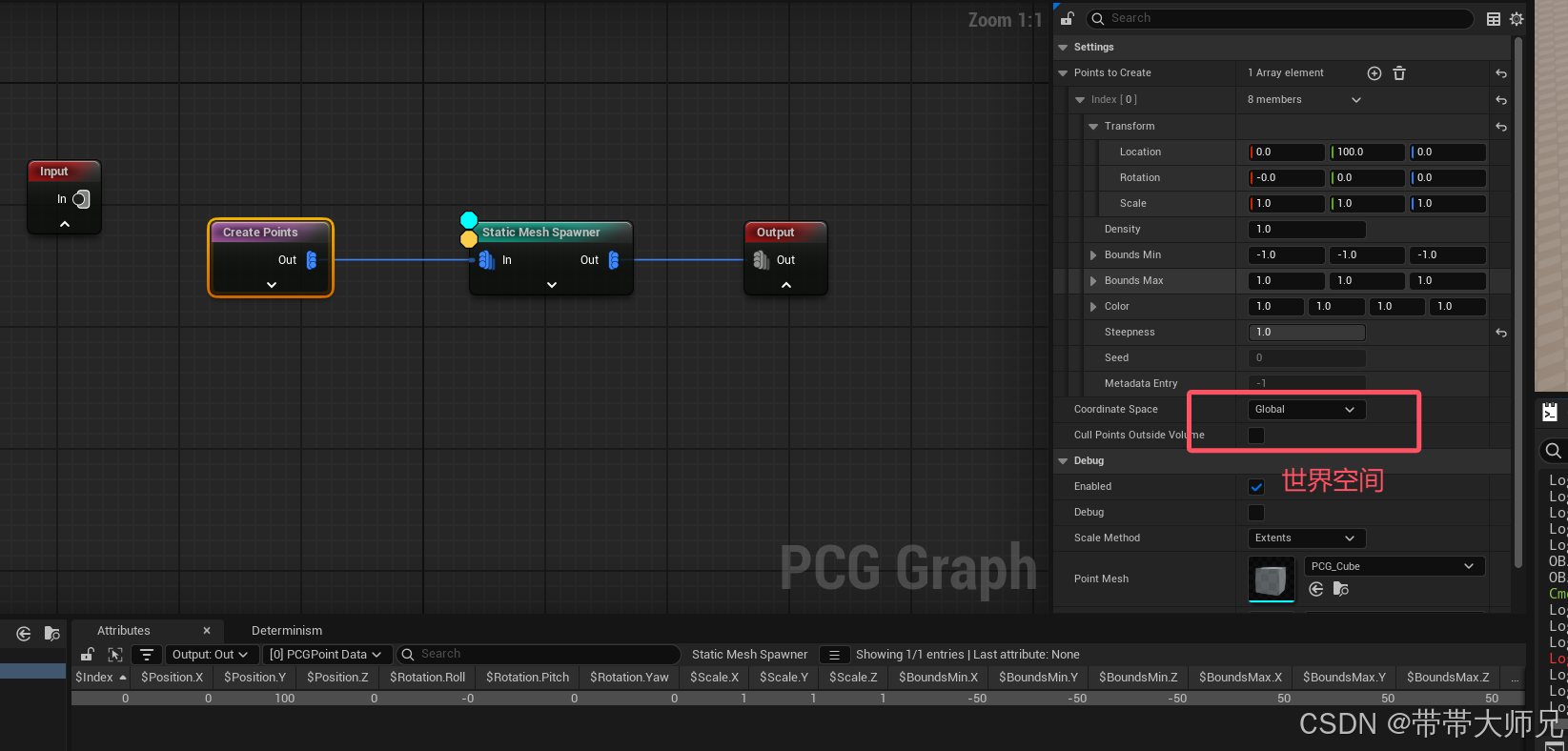

CreatePoints

可以创建任意数量和位置的点云

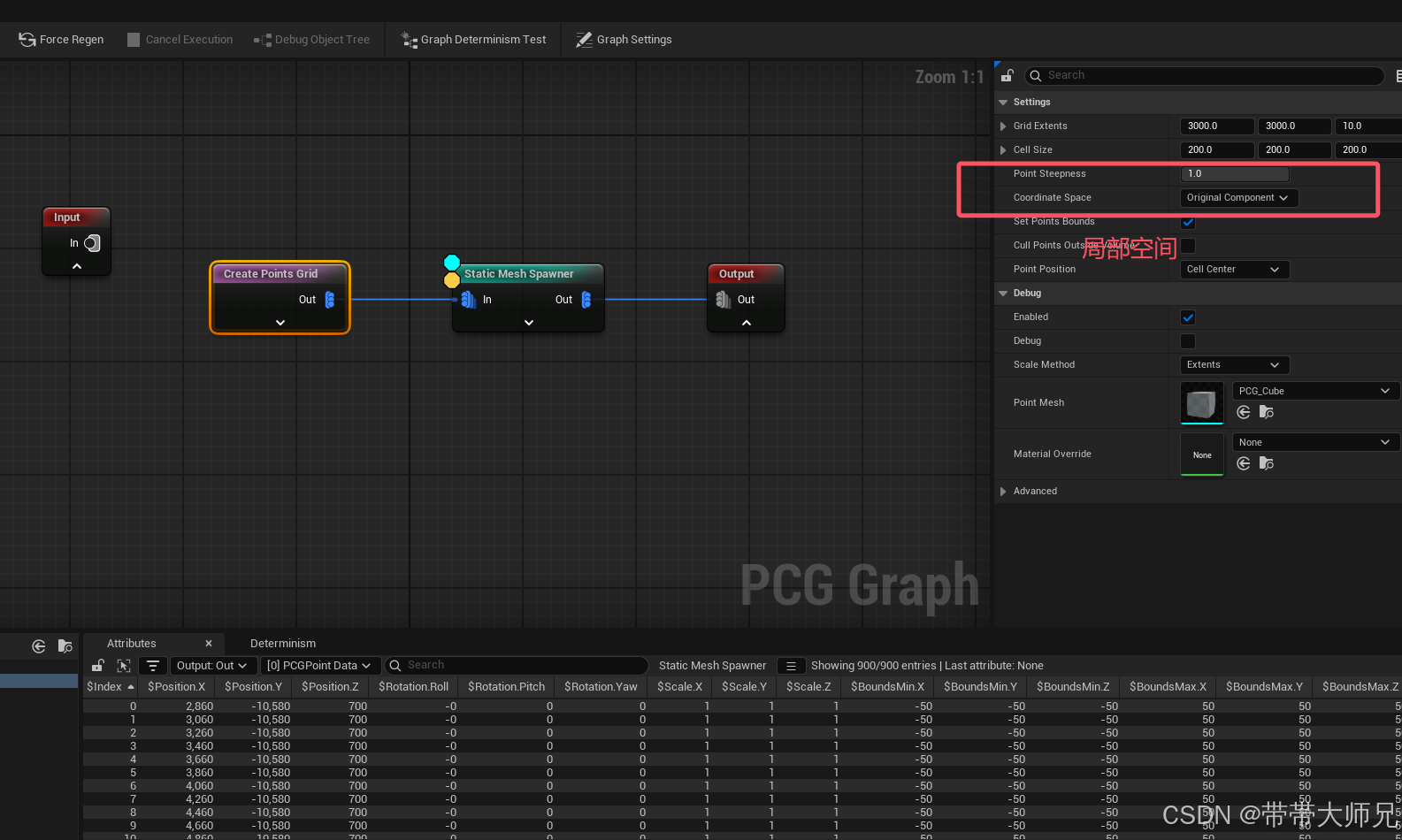

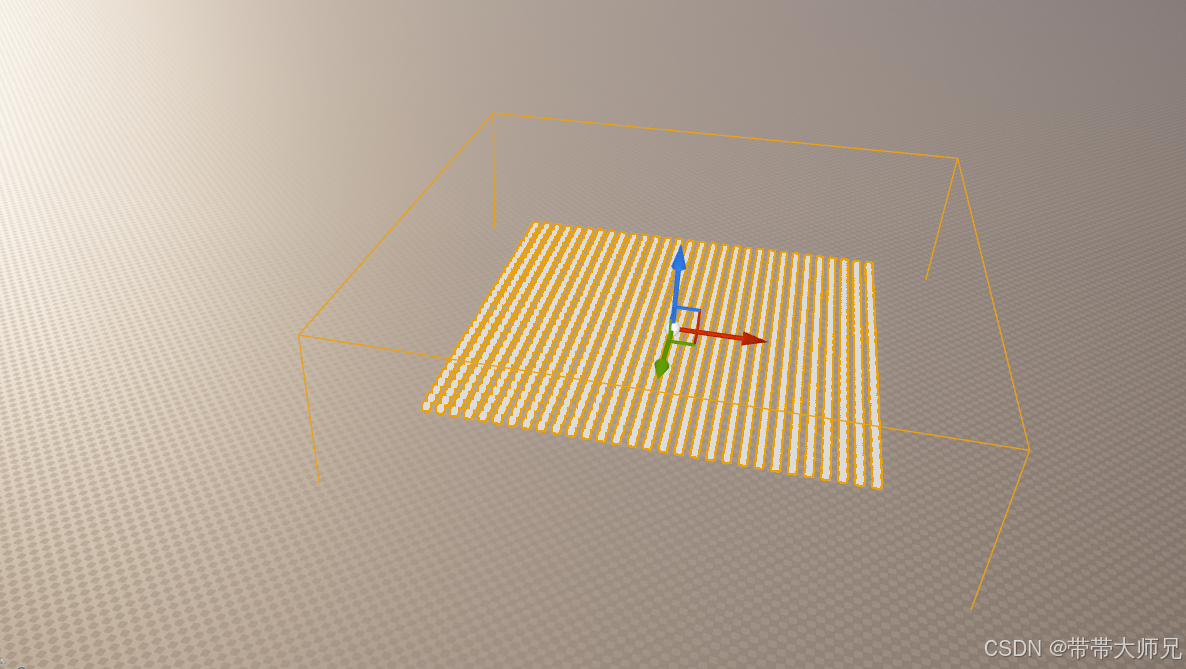

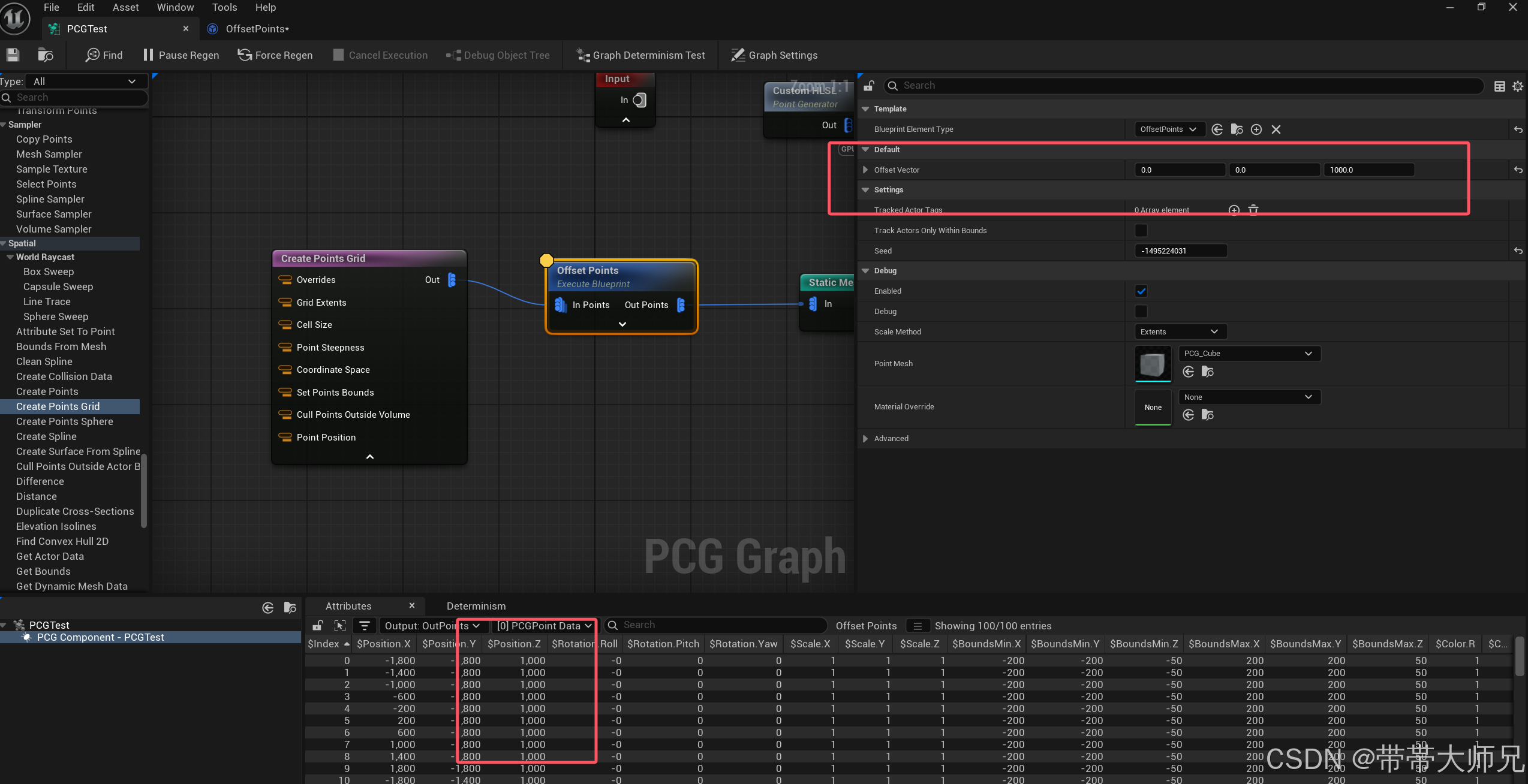

CreatePointsGrid

创建3D网格分布的点云

同理还有CreatePointsSphere其他

点云和DataTable转换

点云属性

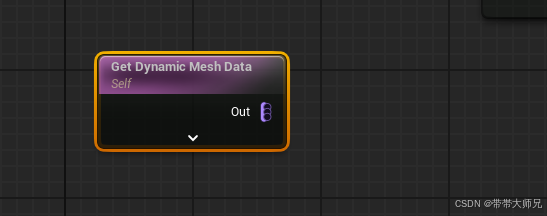

PCG DynamicMesh系统

PCG子图系统

很多时候需要重用一段节点多次，这时候这段代码可以变成子图，类似于编程的函数概念.

PCG循环系统

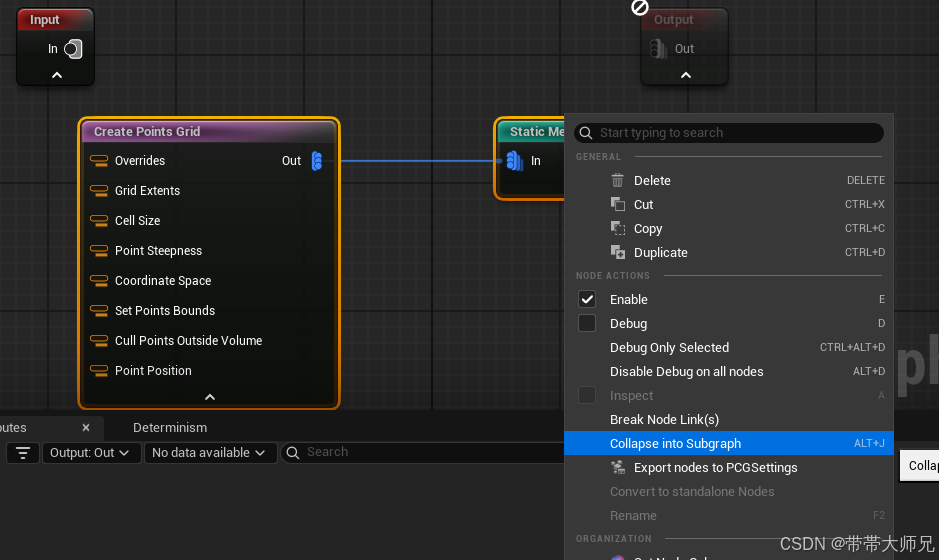

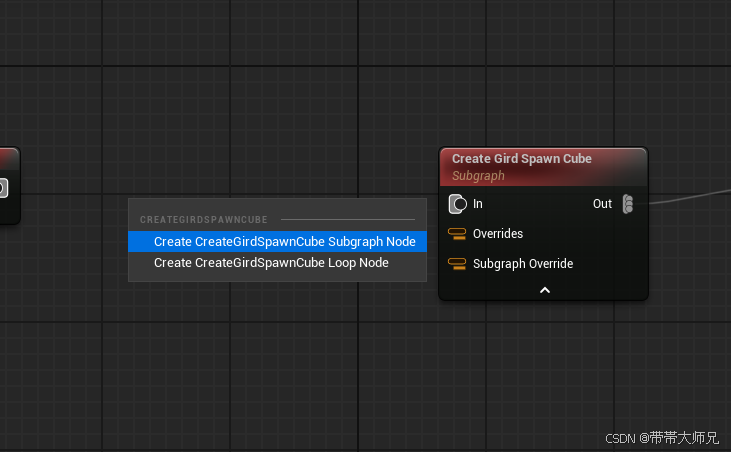

建立子图Subgrah

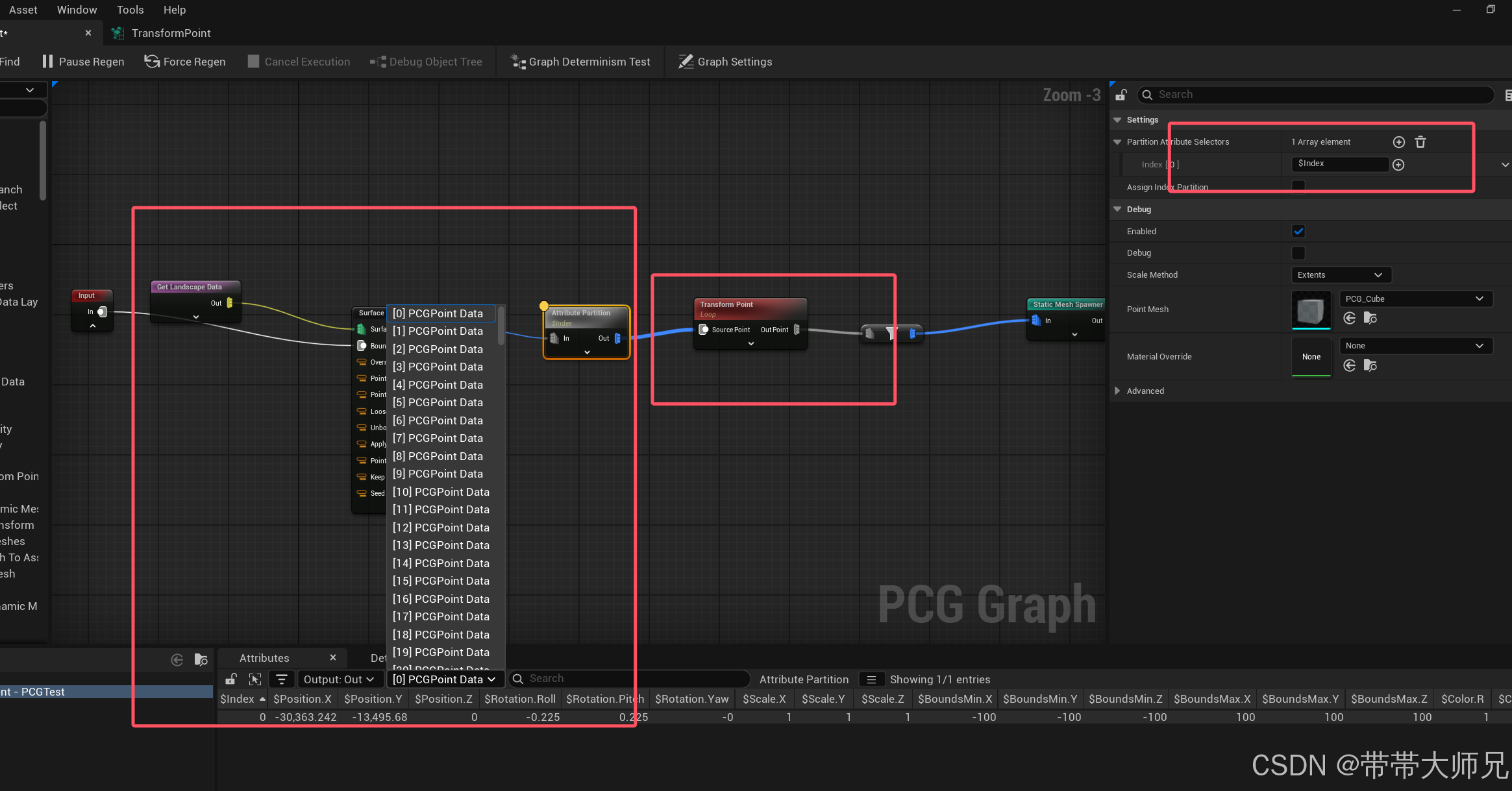

将输出Out分为N份后就可以进行N次 Subgrah Loop

PCG引脚数据类型(Input, Output)

参考PCG开发指南 | 虚幻引擎 5.5 文档 | Epic Developer Community

PCG输入和输出都是存在类型的，节点的输入和输出右键停留都会出现对引脚具体类型和子类型等相关信息介绍。

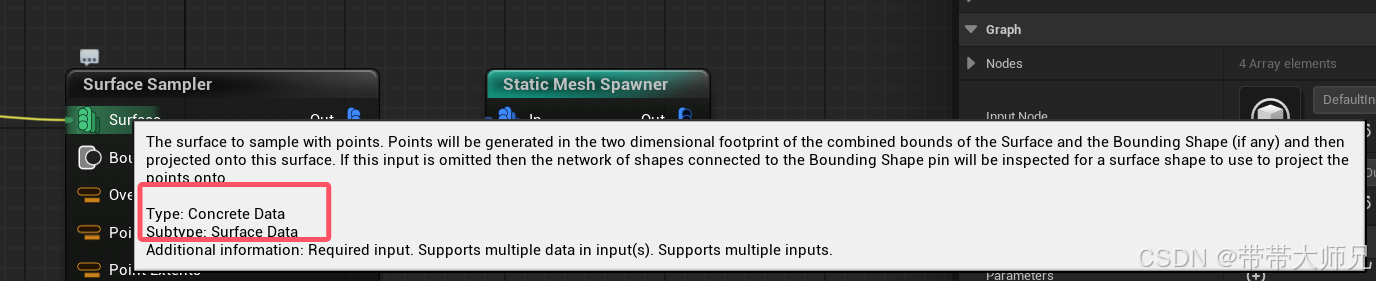

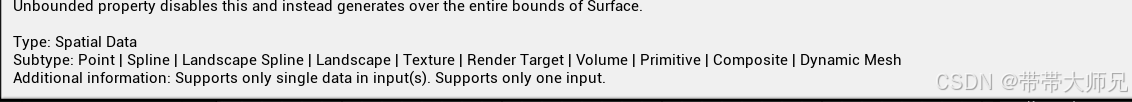

SurfaceSampler节点的Surface引脚输入类型属于ConcreteData，而当前类型为SurfaceData.

目前主要存在三种类型数据

空间数据(SpticalData)

空间数据代表了PCGFramework二维和三维数据

目前存在Volume(三维), Surface(二维), Line, Point, DynamicMesh, Texture多种类型。

Composite Data

暂时没研究.

Attribute Set

节点的变量或者说UE UObject的各种变量都归类为Attribute Set。

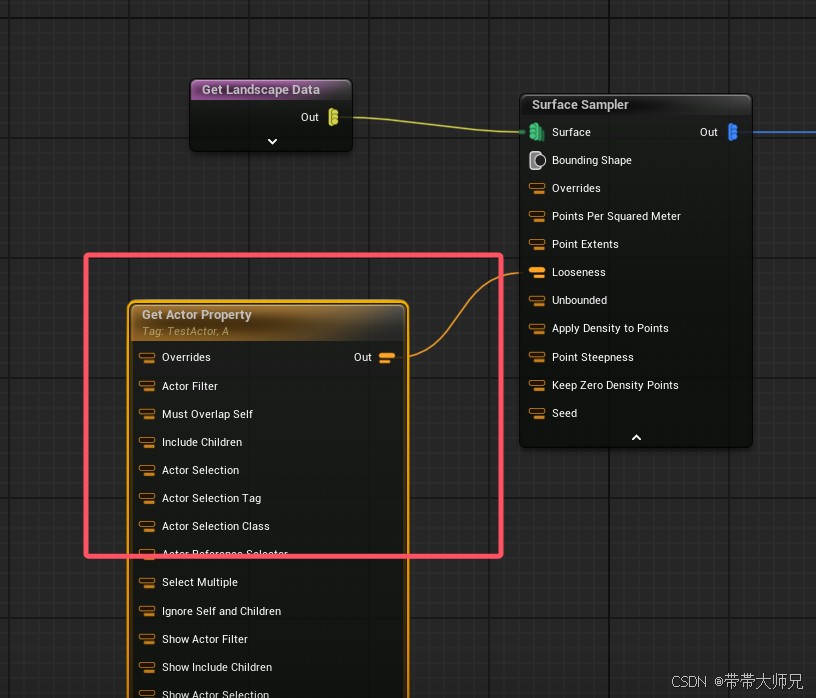

SurfaceSampler节点的Loopseness变量母类型和当前类型都是AttributeSet，并且介绍具体变量类型，为float类型.

这种变量输入目前需要从外部Actor/组件/资产等UObject对象获取。

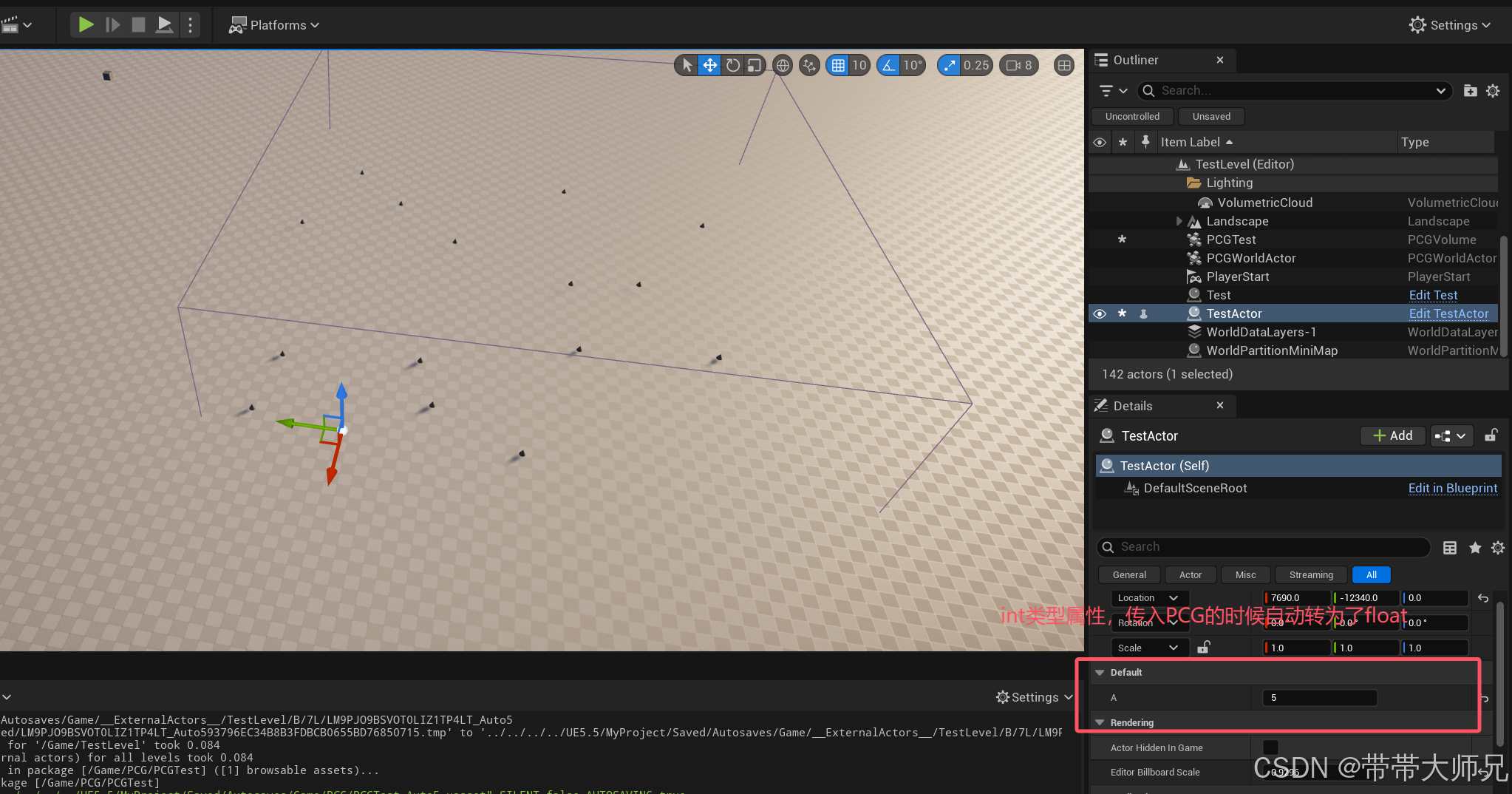

当前我进行测试，外部Actor获取不到变量值，输出的引脚就是无效，不会报错，接入输入的节点用原来的值。如果获取变量有效，并且变量类型不同，UE存在Cast<输入属性类型>(输出值)的系统。

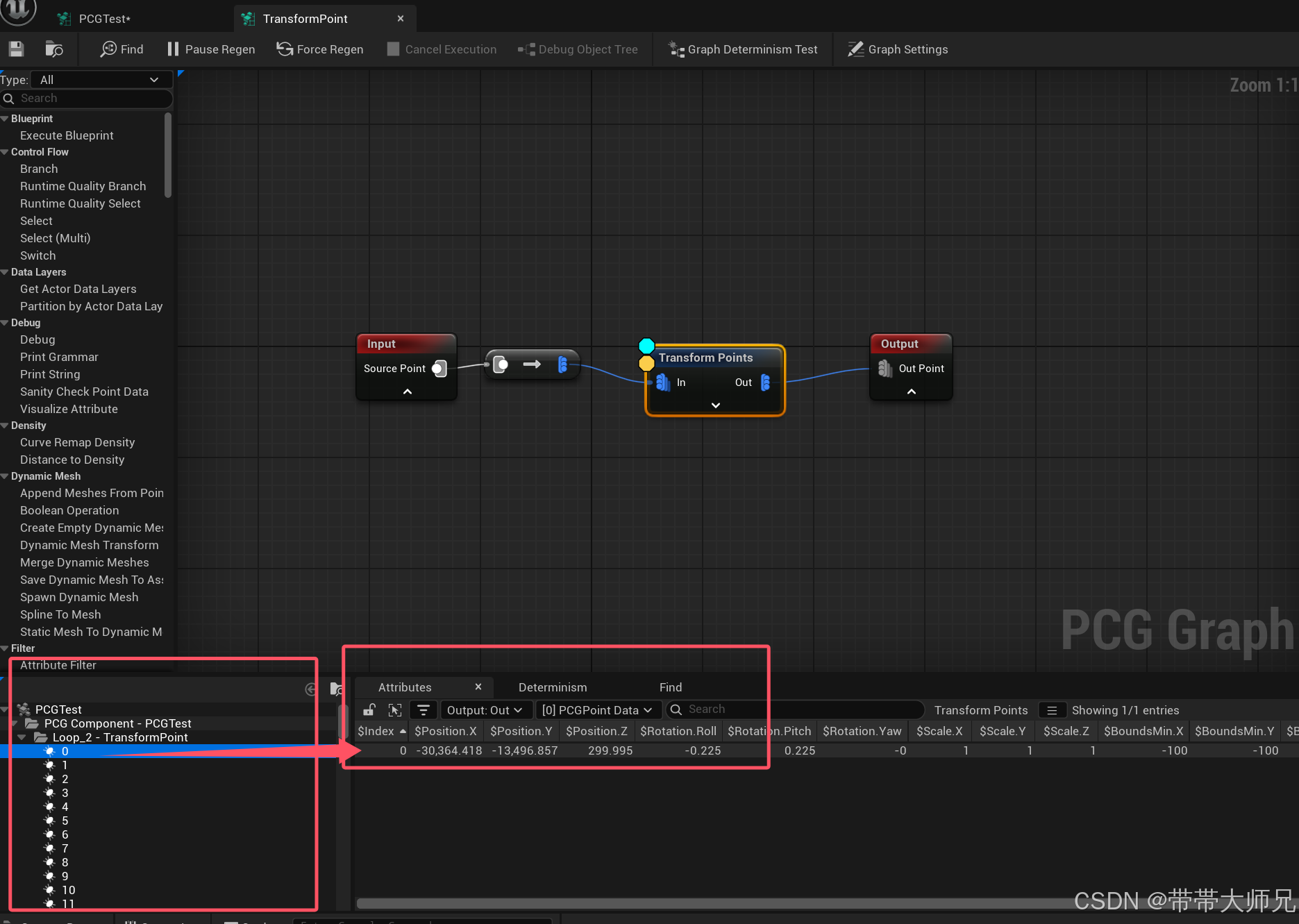

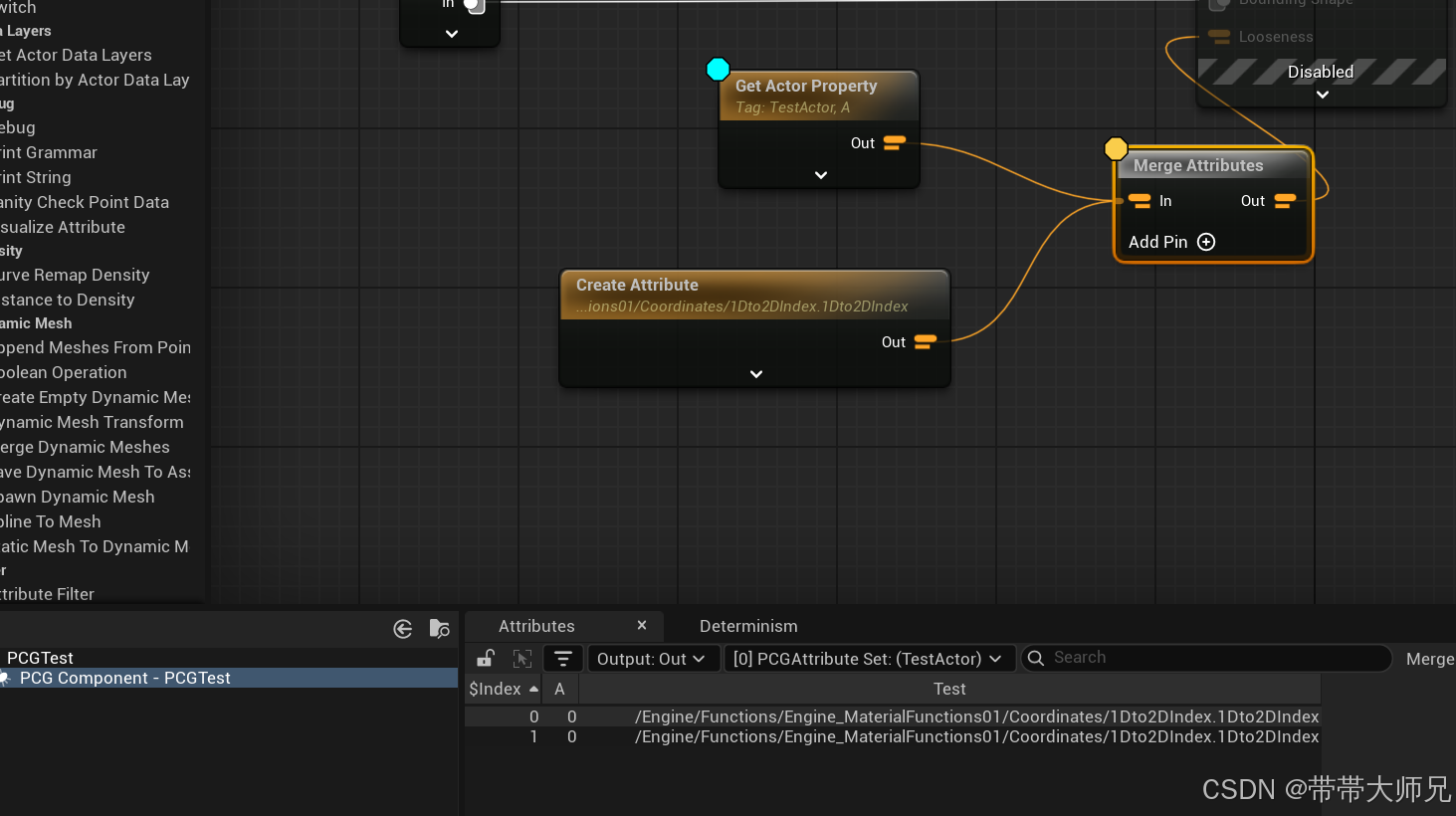

 可以在Insepect查看属性值

蓝图扩展新的PCG节点

PCGFramework支持使用蓝图(PCGBlueprintElement, PCGGeometryBluerintElement)来实现新的PCG节点(比如对一个点集合进行特定移动, 计算一个点集合的BoundBox等等)

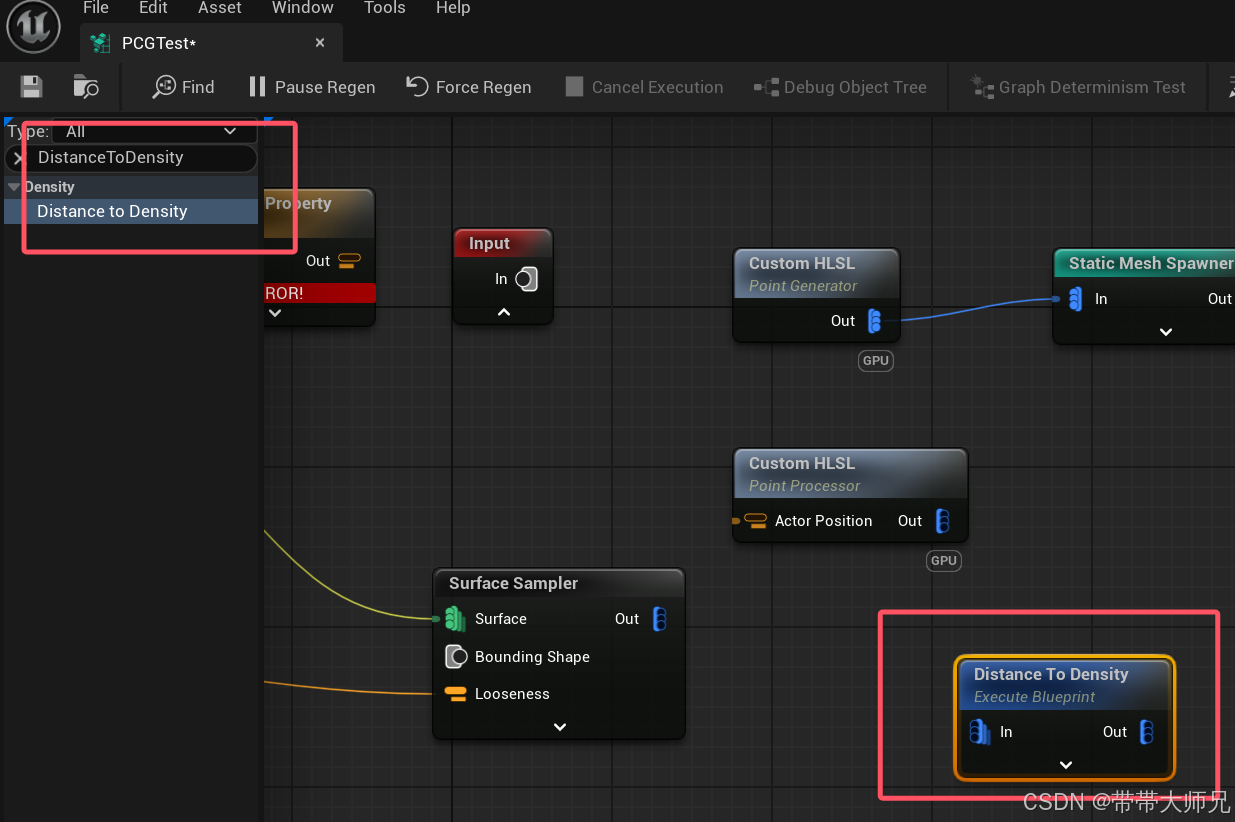

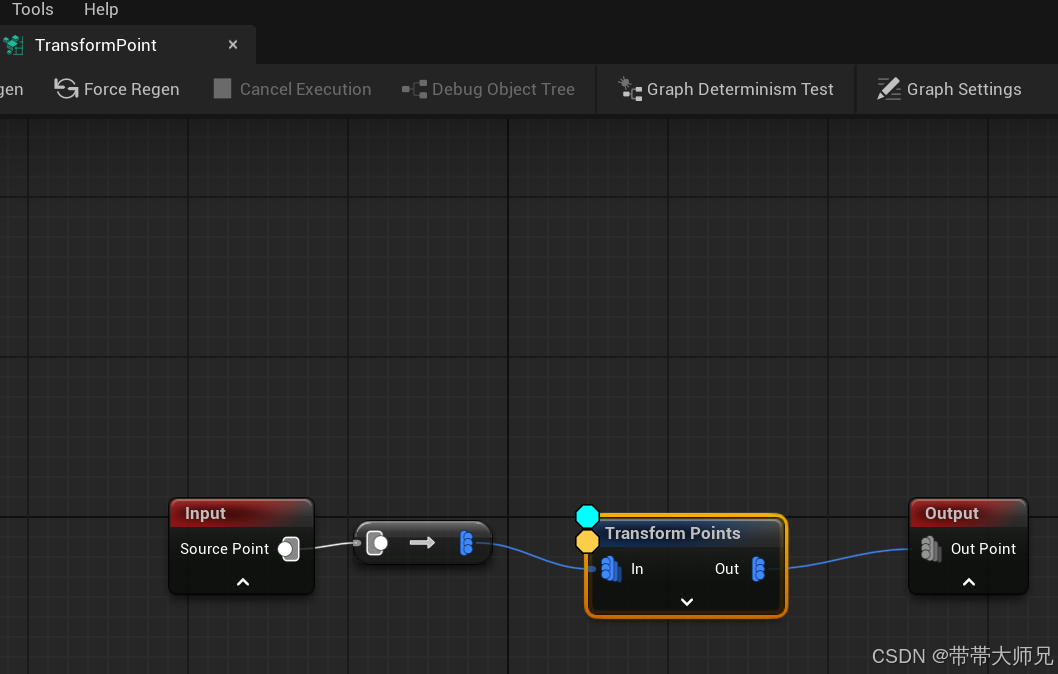

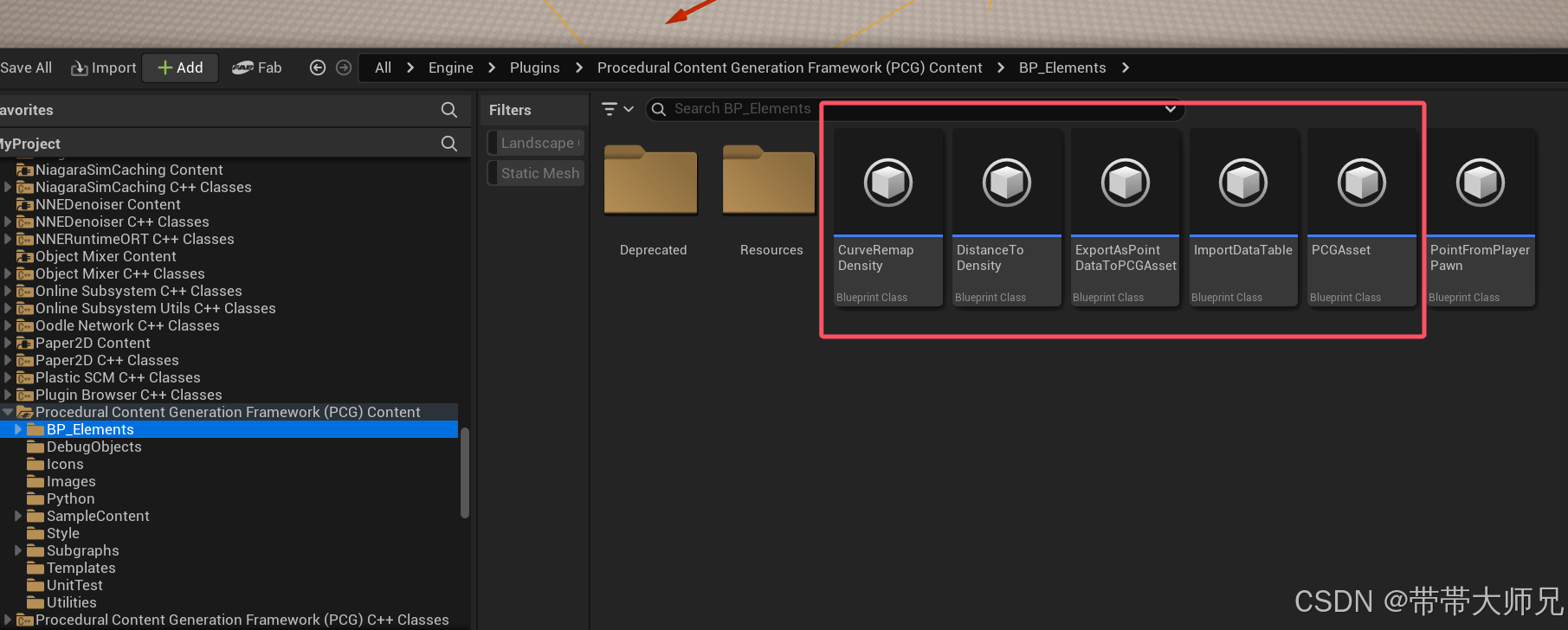

官方的蓝图扩展PCG节点

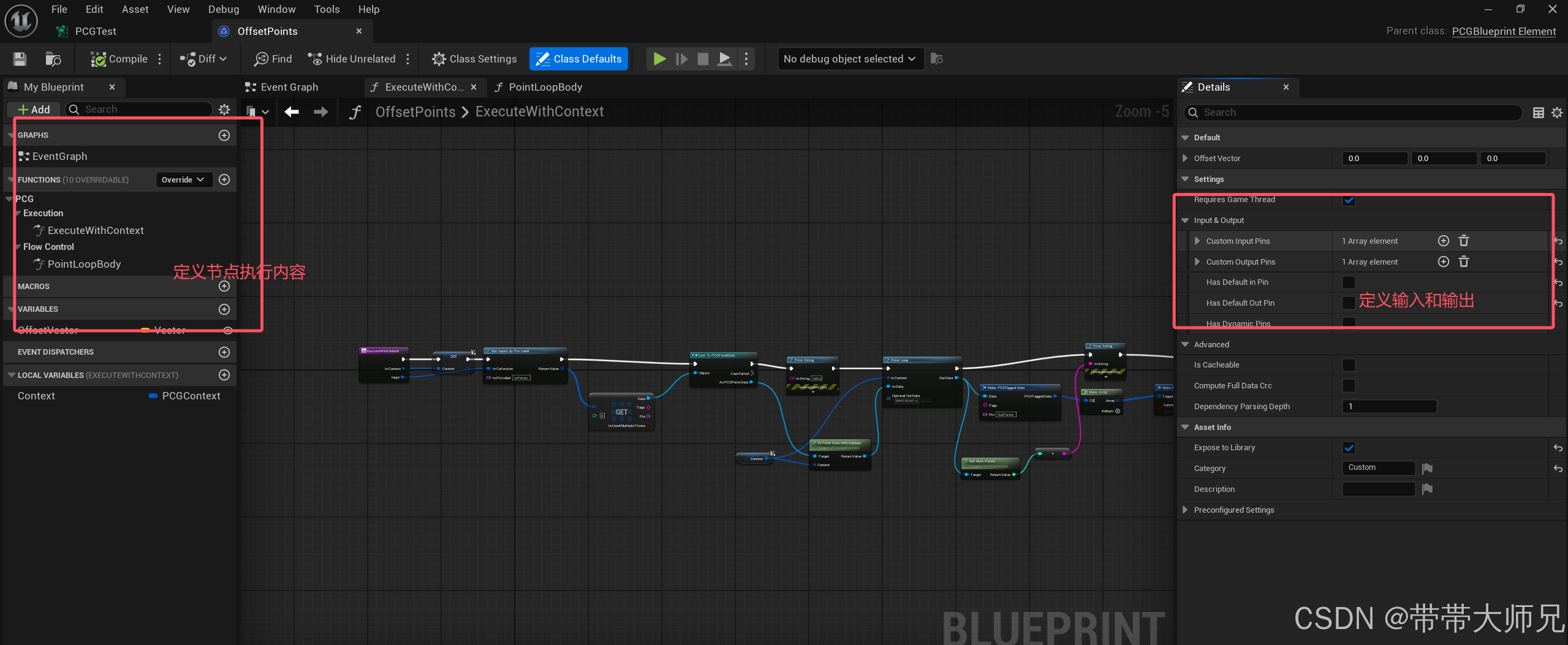

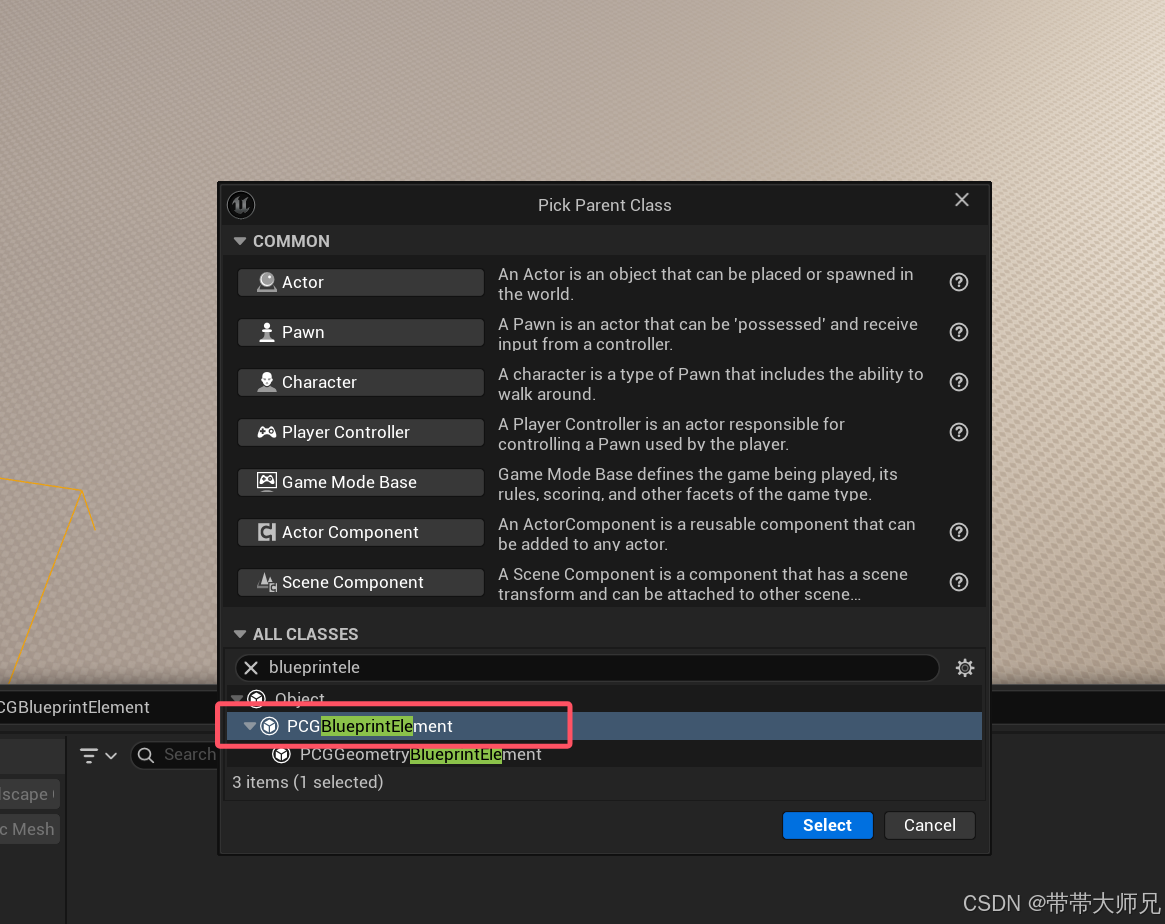

扩展PCGBlueprintElement

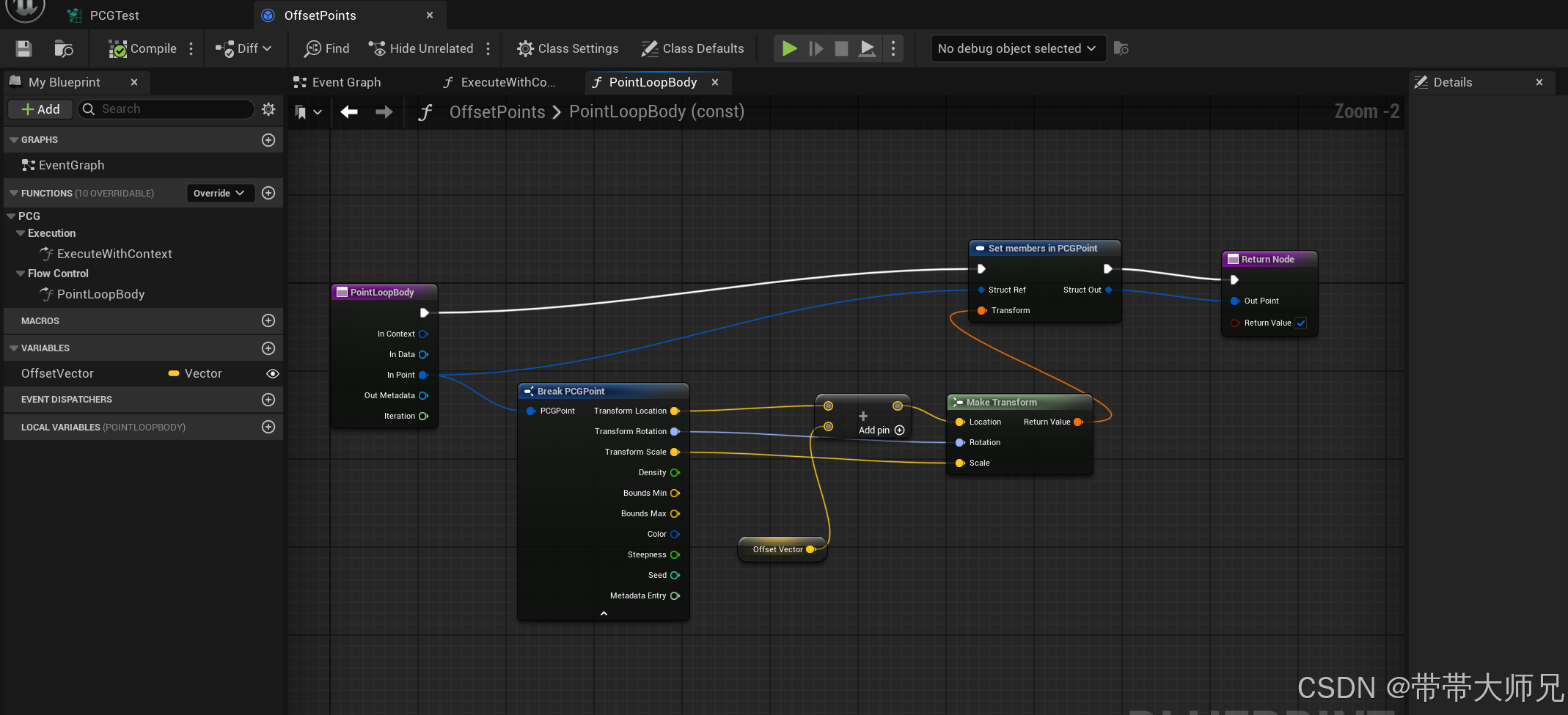

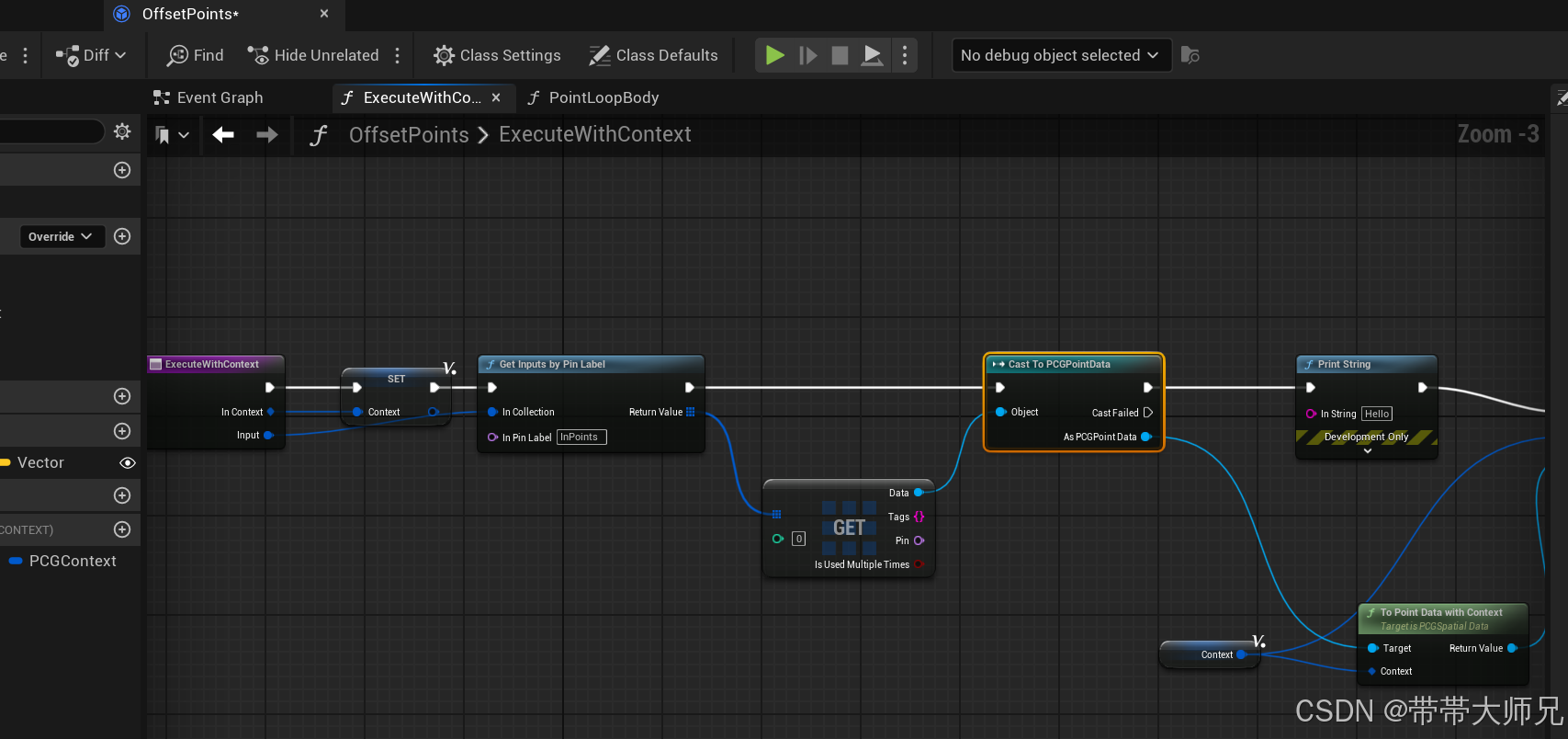

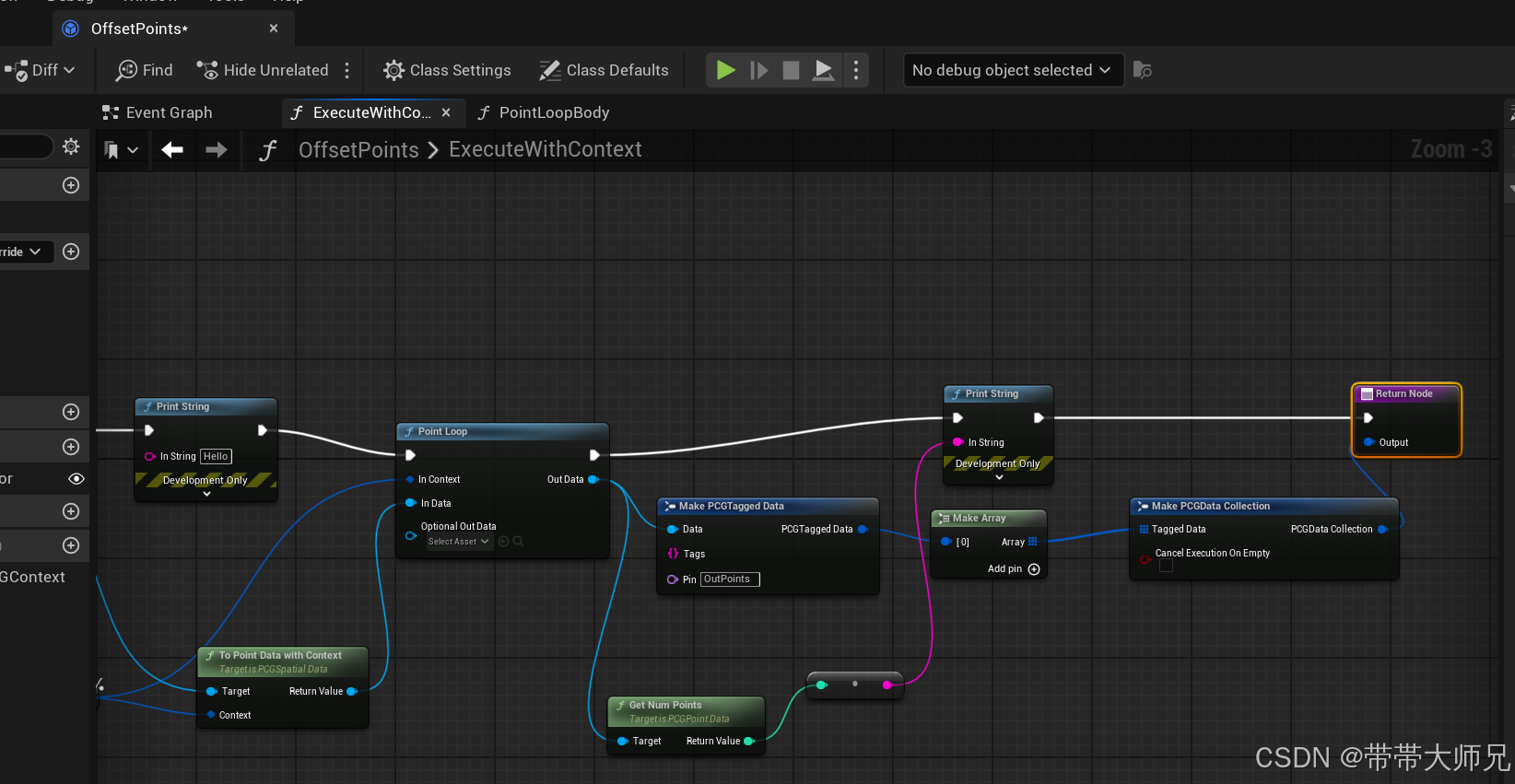

实现移动点集合节点

运行效果:

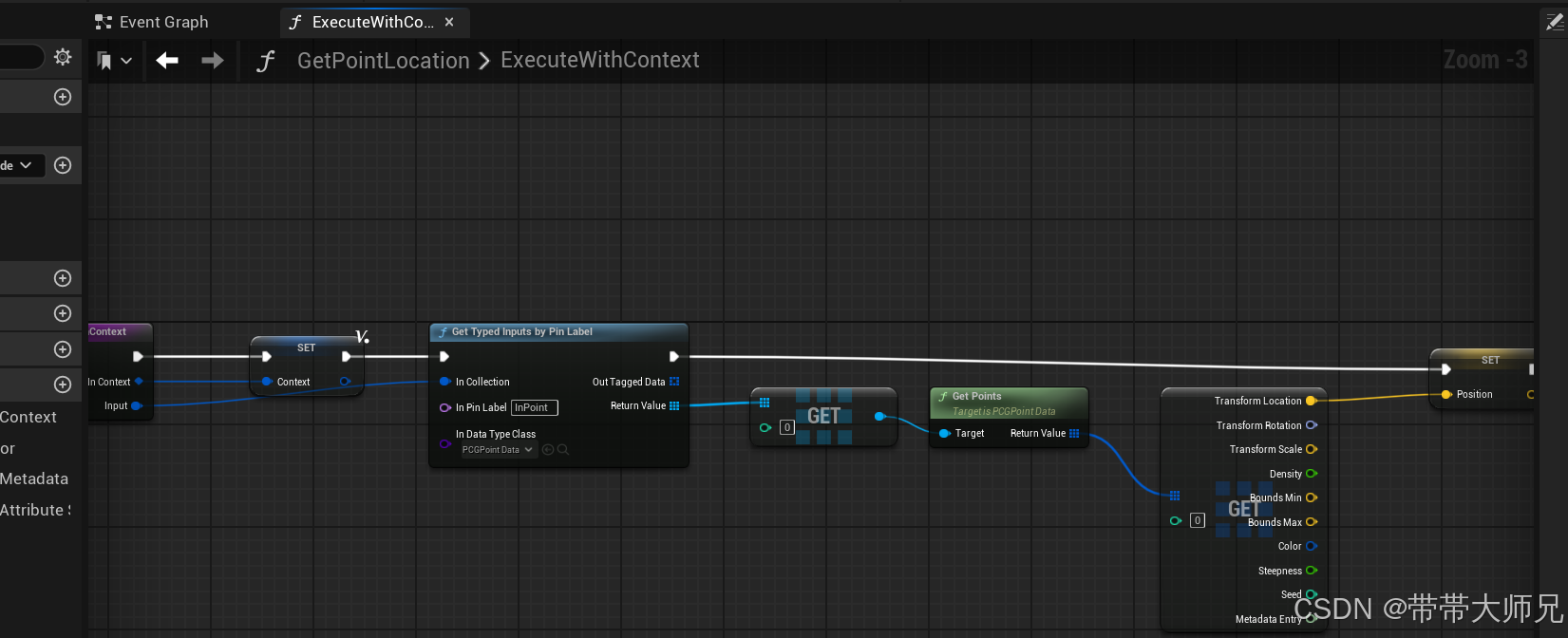

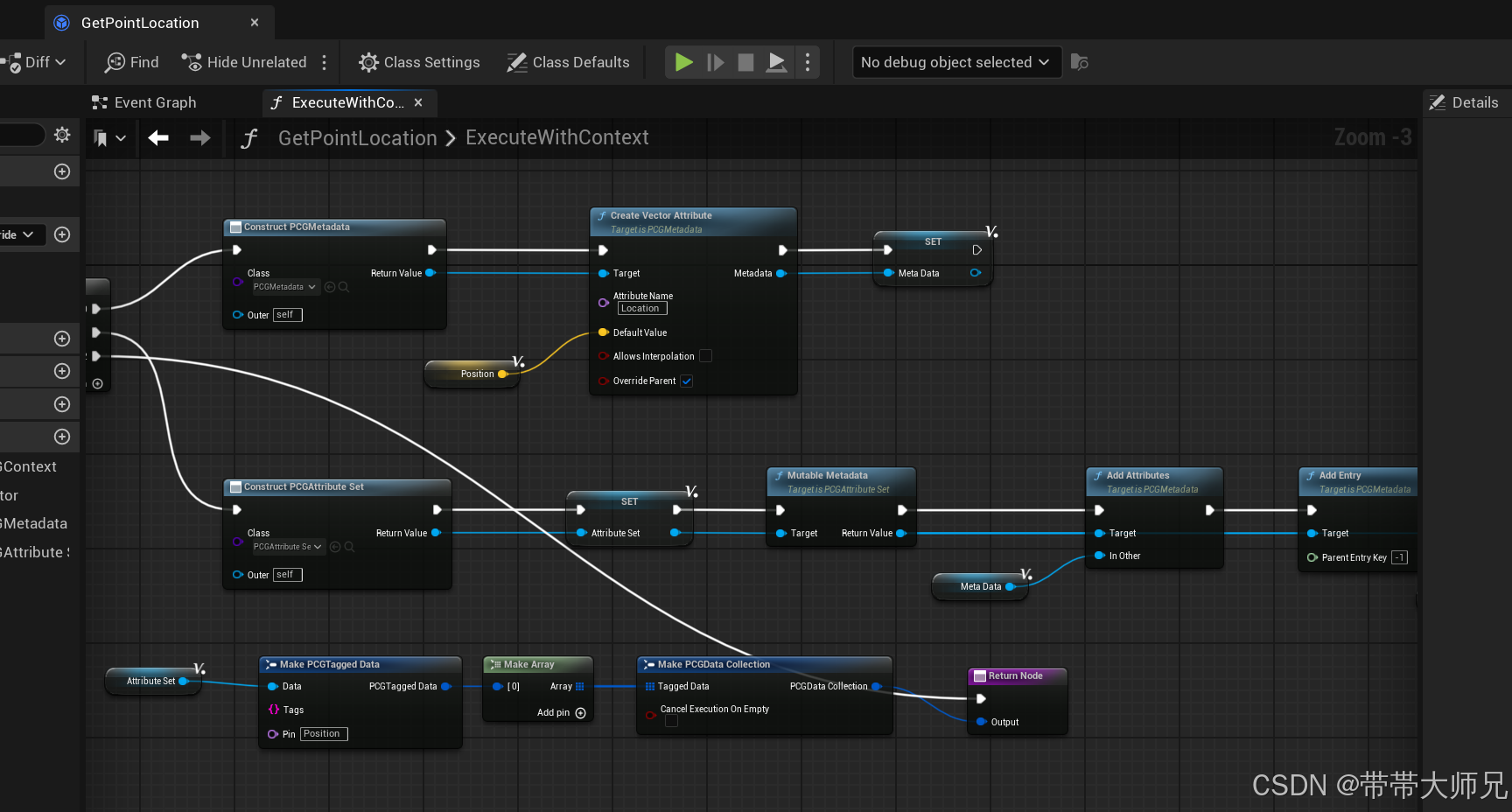

点云转Attribute(获取Actor位置)

扩展PCGGeometryBluerintElement
