STM32使用库函数设置系统时钟频率

参考原子哥的教程 http://www.openedv.com/forum.php?mod=viewthread&tid=95570&extra=page=1，原子哥排版比较乱，



这里自己记录一下，以STM32F103为例：

库函数的默认的系统时钟流程是这样的：

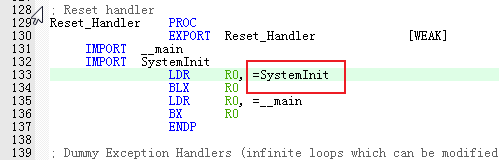

首先从汇编启动文件中调用C语言函数：void SystemInit (void)

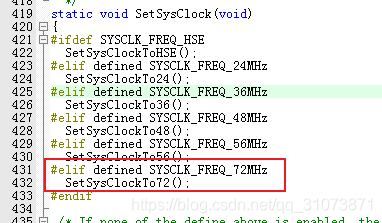

这个函数会设置一些【PLL启动、允许使用外部晶振】等功能寄存器，然后会根据你定义的宏（默认定义宏为SYSCLK_FREQ_72MHz），调用相应的函数来设置时钟。

static void SetSysClockTo72(void)函数做的事情主要有2个：

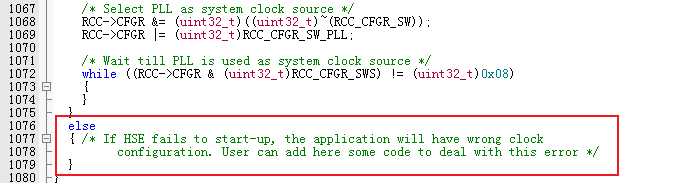

(1) 检测外部晶振是否正常，若超时仍未检测到外部晶振，则程序的时钟整个全出错，见下图

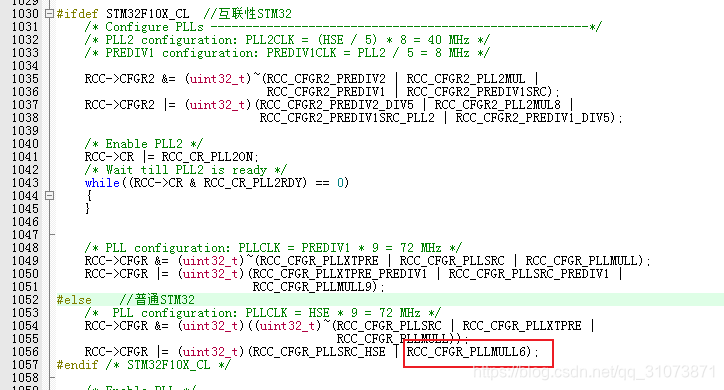

（2）更设置PLL倍频系数，其实就是设置一下，设置多少倍才能把外部晶振倍频到72M，如果我们的外部晶振是12M，那么就把倍频系数设置为6，如果外部晶振为8M，那就把倍频系数设置为9，以此类推，这个值需要手动修改：

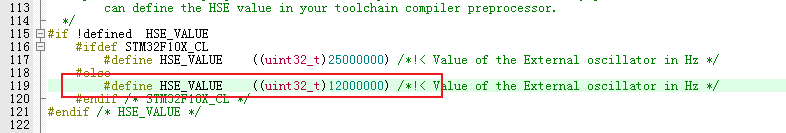

还有一个点要注意，如果我们使用了外部晶振，代码中必须要知道它的频率（因为库函数中有些代码需要根据这个值及其衍生值，来自动计算一些频率相关的功能，如串口的波特率），这个频率只能由程序员靠宏定义来告诉编译器，宏的名字叫：HSE_VALUE，请按照真正的频率来设置该宏，如下图所示：
